Nozioni di base sul disegno

Il vostro flusso di lavoro creativo inizia su iPad o iPhone con l'ideazione, il ricalco o la creazione di un prototipo?

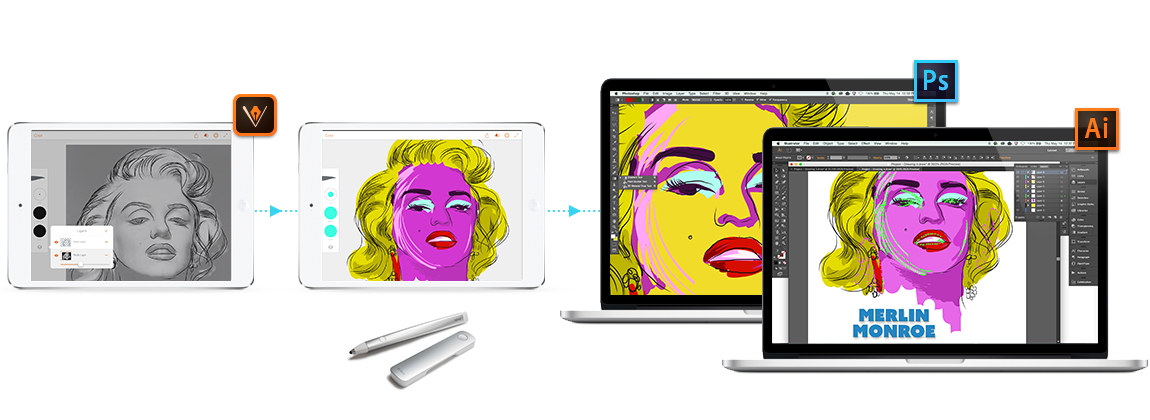

Provate l’app Adobe Illustrator Draw per iPad o iPhone. Draw offre le funzioni e gli strumenti di disegno vettoriale che amate in un’interfaccia semplificata e moderna. Potete disegnare linee, forme e illustrazioni a mano libera, con dieci livelli di disegno e un livello foto. E quando siete di nuovo al computer, grazie alla connettività di Creative Cloud potete facilmente applicare i tocchi finali in Illustrator o Photoshop.

La grafica vettoriale (talvolta chiamata forme vettoriali o oggetti vettoriali) è costituita da linee e curve definite da oggetti matematici denominati vettori, che descrivono un'immagine in base alle sue caratteristiche geometriche.

Potete spostare o modificare liberamente la grafica vettoriale senza perdere dettagli o chiarezza,poiché è indipendente dalla risoluzione; mantiene quindi bordi ben definiti se ridimensionata, stampata con una stampante PostScript, salvata in file PDF o importata in un’applicazione di grafica vettoriale. Pertanto, la grafica vettoriale rappresenta la scelta migliore per disegni, come i logo, che saranno utilizzati° indiverse dimensioni e su vari supporti di stampa.

Gli oggetti vettoriali creati utilizzando gli strumenti disegno e forma in Adobe Creative Cloud sono esempi di grafica vettoriale. Potete utilizzare i comandi Copia e Incolla per duplicare la grafica vettoriale tra i componentiCreativeCloud.

I tracciati

Quando disegnate create una linea denominata tracciato. Un tracciato è composto da uno o più segmenti retti o curvi. Il punto iniziale e il punto finale di ciascun segmento sono contrassegnati da punti di ancoraggio che fissano in posizione i segmenti. Un tracciato può essere chiuso (ad esempio un cerchio) o aperto, con punti finali distinti (ad esempio una linea ondulata).

Potete modificare la forma di un tracciato trascinando i relativi punti di ancoraggio, i punti di direzione alla fine delle linee di direzione visualizzate a livello dei punti di ancoraggio o dello stesso segmento del tracciato.

I tracciati possono avere due tipi di punti di ancoraggio: i punti angolo e i punti morbidi (detti anche di curvatura o arrotondati). In corrispondenza di un punto angolo il tracciato cambia bruscamente direzione. In corrispondenza di un punto morbido, i segmenti di tracciato si uniscono in una curva continua. Potete disegnare un tracciato con qualsiasi combinazione di punti angolo e punti morbidi. Se usate un punto di tipo errato, potete sempre cambiarlo in un secondo momento.

Un punto angolo può collegare due segmenti retti o curvi; un punto morbido collega sempre due segmenti curvi.

Il profilo di un tracciato è detto traccia. Un colore o una sfumatura applicato all’area interna di un tracciato aperto o chiuso è detto riempimento. Una traccia può essere caratterizzata da peso (spessore), colore e un pattern di tratteggio (Illustrator e InDesign) o da un pattern di linee stilizzato (InDesign). Dopo aver creato un tracciato o una forma, potete modificare le caratteristiche della traccia o del riempimento.

In InDesign in ogni tracciato è visualizzato anche un punto centrale, che segna il centro della forma ma non fa parte del tracciato effettivo. Questo punto può essere usato per trascinare il tracciato, allinearlo con altri elementi o selezionare tutti i punti di ancoraggio sul tracciato. Il punto centrale è sempre visibile e non può essere nascosto o eliminato.

Le linee e i punti di direzione

Quando selezionate un punto di ancoraggio che collega i segmenti curvi (oppure selezionate il segmento stesso), per i punti di ancoraggio dei segmenti di collegamento sono visualizzate le maniglie di direzione, ossia linee di direzione che terminano in punti di direzione. La forma e le dimensioni dei segmenti curvi sono definite dall’angolo e dalla lunghezza delle linee di direzione. Lo spostamento dei punti di direzione cambia la forma delle curve. Le linee di direzione non vengono visualizzate nell’output finale.

Un punto morbido è sempre dotato di due linee di direzione che si spostano insieme come unità singola e diritta. Quando spostate una linea di direzione su un punto morbido, i segmenti curvi su entrambi i lati del punto vengono regolati contemporaneamente, mantenendo una curva continua a livello del punto di ancoraggio.

Un punto angolo può invece avere due, una o nessuna linea di direzione, a seconda che unisca rispettivamente due, uno o nessun segmento curvo. Le linee di direzione dei punti angolo mantengono l’angolo usando differenti angolature. Quando spostate una linea di direzione di un punto angolo, viene regolata solo la curva che si trova sullo stesso lato del punto della linea di direzione.

Le linee di direzione sono sempre tangenti alla curva (perpendicolari al raggio della curva) in corrispondenza dei punti di ancoraggio. L’angolo di ogni linea di direzione determina l’inclinazione della curva, mentre la lunghezza di ogni linea di direzione determina l’altezza o la profondità della curva.

Specificare l’aspetto di linee e punti di direzione

Quando si lavora con punti di ancoraggio e tracciati, a volte è utile visualizzare le linee di direzione (maniglie); altre volte invece sono di impaccio. Potete quindi visualizzare o nascondere le linee di direzione per più punti di ancoraggio selezionati. Per un unico punto di ancoraggio, le linee sono sempre visualizzate.

Potete scegliere di visualizzare o nascondere le linee di direzione  selezionandolesingolarmente oppure potete impostare una preferenza per la visualizzazione delle linee di direzione.

Mostrare o nascondere le linee di direzione per i punti di ancoraggio selezionati

Regolare le dimensioni della visualizzazione di punto di ancoraggio, maniglia e rettangolo di selezione

Modalità di disegno

Illustrator offre le seguenti modalità di disegno:

• Disegna normale () 

• Disegna dietro ()

• Disegna all'interno ()

La modalità Disegna normale è la modalità di default. La modalità di disegno si seleziona dal pannello Strumenti, sotto lo strumento selettore colore.

Per passare da una modalità di disegno all’altra, fate clic sul pannello Modalità disegno nel pannello Strumenti e selezionate la modalità desiderata. In alternativa, potete usare la scelta rapida da tastiera Maiusc+D.

Modalità Disegna dietro

La modalità Disegna dietro permette di disegnare dietro tutti gli elementi grafici del livello selezionato, se non è selezionata alcuna grafica. In caso contrario, il nuovo oggetto viene disegnato direttamente dietro l’oggetto selezionato.

La modalità Disegna dietro viene rispettata nei seguenti casi:

• Creazione di nuovi livelli

• Inserimento di simboli

• Inserimento di file dal menu File

• Utilizzo di Alt + trascinamento per duplicare gli oggetti

• Utilizzo dei comandi Incolla nella stessa posizione e Incolla su tutte le tavole disegno

Modalità Disegna all’interno

La modalità Disegna all’interno permette di disegnare all’interno dell’oggetto selezionato. Grazie alla modalità Disegna all’interno, potete evitare i diversi passaggi previsti da attività quali disegnare e modificare l’ordine di sovrapposizione oppure disegnare, selezionare e creare una maschera di ritaglio.

La modalità Disegna all’interno è abilitata solo se esiste un solo oggetto selezionato (tracciato, tracciato composto o testo).

Per creare maschere di ritaglio in modalità Disegna all’interno, selezionate il tracciato all’interno del quale desiderate disegnare e passate alla modalità Disegna all’interno. I tracciati successivi vengono ritagliati dal tracciato che era selezionato al momento del passaggio alla modalità Disegna all’interno, fino a quando non tornate alla modalità Disegna normale (Maiusc+D o doppio clic).
