A Képkontúrozás segítségével átkonvertálhat raszterképeket (JPEG, PNG, PSD stb.) vektoros grafikákká. A funkció használatával kontúrozással könnyedén létrehozhat egy új rajzot egy meglévő grafika alapján. Például a Képkontúrozás használatával átkonvertálhatja egy papírra vetett ceruzavázlat képét egy vektoros grafikává. A kívánt eredmény gyors elérése érdekében számos kontúrkészlet közül választhat.

Example_Image-Trace-1

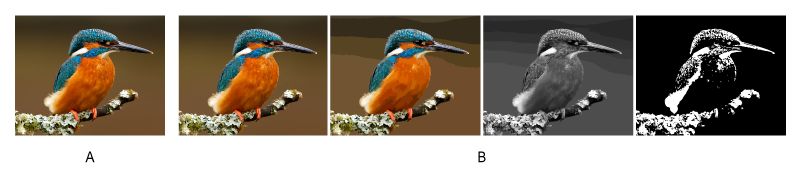

Egy raszterkép a kontúrozás előtt és után, kontúrkészletek használata esetén

A. Eredeti kép B. Kontúrozási eredménye eltérő készletek használata esetén

Kép kontúrozása

  1. Nyisson meg vagy helyezzen egy raszterképet Illustrator dokumentumába.

  2. Jelölje ki az elhelyezett képet, majd tegye az alábbiak egyikét:

    • Válassza az Objektum > Képkontúrozás > Létrehozás elemet az alapértelmezett paraméterekkel való kontúrozáshoz. Az Illustrator alapértelmezetten fekete-fehér kontúrozási eredménnyé konvertálja a képet.
    • Kattintson a Képkontúrozás gombra a Vezérlőpulton vagy a Tulajdonságok panelen, vagy válasszon egy készletet a Kontúrkészletek gombbal ().
    • Válassza az Ablak > Képkontúrozás lehetőséget vagy váltson a Kontúrozás munkaterületre a Képkontúrozás panel megnyitásához, és tegye a következőket:

    Megjegyzés:

    • A Képkontúrozás panelen engedélyezze az Előnézet parancsot, hogy láthassa a módosítások eredményét.
    • Az elhelyezett kép felbontása határozza meg a kontúrozás sebességét.

  3. (Választható) A kontúrozás eredménye szabályozható a Képkontúrozás panelen (Ablak > Képkontúrozás).

  4. A kontúrozott objektum görbékké konvertálásához és a vektoros grafika manuális szerkesztéséhez válassza az Objektum > Képkontúrozás > Kibővítés lehetőséget.

Egy kontúrozást bemutató videóhoz lásd: Képkontúrozás az Illustrator CS6-ban és újabb változatokban.

Kontúrozási beállítások megadása

Ha a kép ki van jelölve, elérhetővé válnak a Képkontúrozás panel beállításai. A panel felső részén találhatók az alapvető beállítások; a további beállításokat a Speciális címke mellett háromszög elfordításával jelenítheti meg.

Alap vezérlőszervek

.
Adja meg az alapvető beállításokat a Képkontúrozás panelen a kívánt kontúrozási eredmény eléréséhez.

Készlet

Meghatározza a kontúrkészletet. A panel felső részén lévő ikonok gyorsgombokként szolgálnak, és a gyakran használt munkafolyamatoknak megfelelően vannak elnevezve. Az egyik ilyen készlet kiválasztásával minden változó a kívánt kontúrozási eredménynek megfelelően módosul.

default-presets
Példák a Képkontúrozás panelen elérhető kontúrkészletekre
Ikon Készlet neve Meghatározás
Automatikus színek Poszterszerű képet készít a fényképből vagy a grafikából
Nagy kontrasztú színek Nagy színhűségű, fotorealisztikus grafikát készít
Alacsony kontrasztú színek Egyszerűsített fotorealisztikus grafikát készít
Szürkeárnyalatos Kontúrozással a szürke különböző árnyalataira alakítja a grafika színeit
Fekete-fehér Fekete-fehér grafikává egyszerűsíti a képet
Körvonal Fekete körvonalakká egyszerűsíti a képet

A további készletek a felső legördülő menüben érhetők el.

drop-down-presets_color
Példák a Készlet legördülő menüben elérhető kontúrkészletekre.

A. 3 szín B. 6 szín C. Nagy színhűségű fénykép

Kattintson a menüikonra () a jelenlegi beállítás új készletként mentéséhez, vagy a meglévő készletek átnevezéséhez vagy törléséhez. A részletekkel kapcsolatban tekintse meg a Kontúrkészlet mentése című részt.

Nézet

Meghatározza a kontúrozott objektum nézetét. A kontúrozott objektumok két összetevőből állnak: az eredeti forrásképből és a kontúrkészítés eredményéből (amely a vektoros grafika). Választhatja, hogy megnézi a kontúrozási eredményt, forrásképet, körvonalakat és más beállításokat. Kattintson a szem ikonra, hogy a kijelölt nézet átfedje a forrásképet.

view
Egy kontúrozott objektum nézetének kiválasztása

A. Kontúrozási eredmény B. Kontúrozási eredmény körvonalakkal C. Körvonalak D. Körvonalak forrásképpel E. Forráskép

Mód

Meghatározza a kontúrozás eredményének színmódját. Az elérhető beállítások határozzák meg a kontúrozott grafika alapszínét és szürkeárnyalatos módjait.

A következő színbeállítások jelennek meg a Mód opció beállításai alapján:

Meghatározza a színes kontúrozásnál használt színszámot. Ha palettaként a Dokumentumkönyvtárat választotta, választhat egy színt. (Ez a lehetőség csak akkor érhető el, ha a Mód beállítása Szín.)

Mode_color
Állítsa be a kontúrozási eredmény színeinek számát, amikor a Mód beállítás értéke Szín.

Meghatározza a szürkeárnyalatos kontúrozásnál használt szürkeszámot. (Ez a lehetőség csak akkor érhető el, ha a Mód beállítása Szürkeárnyalatos.)

Mode_grey
Állítsa be a kontúrozási eredmény szürke árnyalatainak számát, amikor a Mód beállítás értéke Szürkeárnyalatos.

Meghatározza az értéket, amely alapján az eredeti kép fekete-fehér kontúrozása létrejön. A határértéknél világosabb képpontok fehérek lesznek, a határértéknél sötétebbek pedig feketék. (Ez a beállítás csak akkor érhető el, ha a Mód beállítása Fekete-fehér.)

Mode_blacknwhite
Állítsa be a küszöbértéket a képpontok feketére vagy fehérre konvertálásához a kontúrozási eredményben, amikor a Mód beállítás értéke Fekete-fehér.

Paletta

Meghatározza a palettát, amellyel létrejön az eredeti kép színes vagy szürkeárnyalatos kontúrozása. (Ez a beállítás csak akkor érhető el, ha a Mód beállítás értéke Szín vagy Szürkeárnyalatos.)

A következő beállítások közül választhat:

Automatikus váltás a korlátozott paletta és a teljes tónus között a kontúrozásra vonatkozóan, a beolvasott kép függvényében. Ha az Automatikus beállításra állítja a palettát, a Szín csúszka használatával módosíthatja a vektoregyszerűséget és -pontosságot a kontúrozásra vonatkozóan. A 0-s érték egyszerűsített eredmény jelent, a pontosság feláldozásával, a 100-as érték pedig pontos vagy fotorealisztikus eredményt jelent, az egyszerűség feláldozásával.

Palette_automatic
Példa: Kontúrozási eredmény az Automatikus beállítás kiválasztásakor

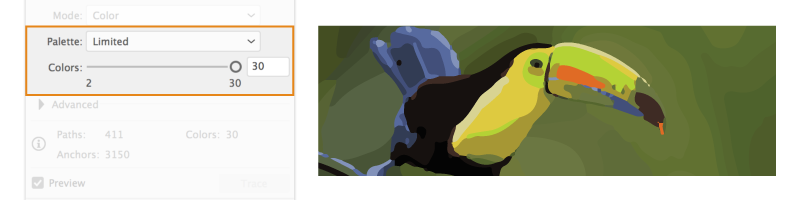

Kis színkészletet használ a kontúrozási palettához. A Szín csúszka használatával tovább csökkentheti a kiválasztott színek számát.

Limited
Példa: Kontúrozási eredmény a Korlátozott beállítás kiválasztásakor

A teljes színkészletet használja a kontúrozási palettához. Ez a legjobb beállítás a fényképek kontúrozásának, és fotorealiszitikus grafikát eredményez. Ha ez a beállítás van kiválasztva, a Szín csúszkával meghatározható a kitöltött területeket kitöltő képpontok változatossága. Ha a Szín csúszka a jobb oldalon van, a változatosság mértéke kisebb, aminek eredményeként több görbét határoznak meg kisebb színterületek. Ha viszont a csúszka a bal oldalon van, a kitöltött területek ritkábbak és nagyobbak.

Palette_full-tone
Példa: Kontúrozási eredmény a Teljes tónus beállítás kiválasztásakor

Egy meglévő színcsoportot használ a kontúrozási palettához. Ezzel a beállítással pontosan meghatározhatja a kontúrozott grafikában látni kívánt színeket. Bármilyen, a Színtárak panelen keresztül betöltött színtárat kiválaszthat kontúrozási palettájához.

P_Document-lib_colors
Példa: Kontúrozási eredmény a Dokumentumtár beállítás kiválasztásakor

Színtárak hozzáadása a Színtárak panelhez a Színtárkönyvtárak menüből

  1. A Színtárak panel megnyitásához válassza az Ablak > Színtárak műveletet.
  2. Kattintson a Színtárkönyvtárak menü ikonra a Színtárak panel bal alsó részén. Vagy válassza ki a Színtárkönyvtár megnyitása lehetőséget a panel menüjéből.
  3. Válasszon egy könyvtárat a listából.
  4. A kívánt színcsoportnak a Színtárak panelhez való hozzáadásához nyomja meg a Színcsoport mentése a Színtárak panelre gombot. A részletekkel kapcsolatban tekintse meg a Színtárkönyvtárak használata című részt.
P_Swatch-lib_add
Adjon hozzá színtárakat a Színtárak panelhez a Színtárkönyvtárak menüből.
P_Swatch-library
Válasszon ki bármilyen, a Színtárak panelen keresztül betöltött színtárat a kontúrozási palettájához.

Színtárak hozzáadása a Színtárak panelhez, az Adobe Color témák panel használatával

  1. Az Adobe Color témák panel megnyitásához válassza az Ablak > Színtémák lehetőséget.
  2. Felfedezheti a számos nyilvános színtémát a Kutatás fülön, vagy létrehozhatja saját színtémáit. Ezután adja hozzá a kiválasztott színtémát a Színtárak panelhez. További információkért tekintse meg Az Adobe Color Themes bővítmény használata című részt.
P_Document-lib_add-color-theme
Adjon hozzá színtárakat a Színtárak panelhez az Adobe Color témák panelről.
P_Swatch-lib_colors
Válasszon ki bármilyen, az Adobe Color témák panelen keresztül betöltött színtárat a kontúrozási palettájához.

Speciális vezérlőszervek

Image-Trace-advanced-controls
Finomhangolhatja kontúrozási eredményt a Képkontúrozási beállítások speciális beállításaival.

Görbék

Meghatározza a kontúrozott alakzat és az eredeti, képpontokból felépülő alakzat távolságát. Az alacsonyabb értékek pontosabb, a magasabb értékek lazább görbeillesztést eredményeznek.

Sarkok

Meghatározza a sarkok hangsúlyosságát, illetve annak valószínűségét, hogy egy éles hajlatból sarokpont lesz. Magasabb érték több sarkot jelent

Zaj

Képpontokban meghatározza a kontúrozásnál elhanyagolandó területet. Nagyobb érték kevesebb zajt jelent.

Tipp: Egy nagy felbontású kép esetén a látható eredmény érdekében mozdítsa a Zaj csúszkát magasabb értékre (például a 20–50 közötti tartományba). Alacsony felbontású kép esetén állítsa alacsonyabbra (1–10).

Módszer

Meghatározza a kontúrozási módszert. A következő beállítások közül választhat:

Ikon Készlet neve Meghatározás
Összeillesztés Egymásba érő görbéket hoz létre. Az egyik görbe széle pontosan megegyezik a szomszédos görbe szélével.
Átfedés Egymáson lévő görbéket hoz létre. Mindegyik görbe kissé átfedi a szomszédos görbét.

Kitöltések

Kitöltött területeket hoz létre a kontúrkészítési eredményben.

Ecsetvonások

Ecsetvonásos görbéket hoz létre a kontúrkészítési eredményben.

Ecsetvonás

Meghatározza az eredeti objektum alkotóelemeinek maximális vastagságát, amelyeknél létrejöhet ecsetvonás. A maximális szélességnél nagyobb alkotóelemek körvonalas területek lesznek a kontúrozás eredményeként.

Görbék vonalhoz igazítása

Meghatározza, hogy az enyhén ívelt vonalak lecserélésre kerüljenek-e egyenes vonalakra, illetve, hogy a 0 vagy 90 fokhoz közeli vonalak átalakításra kerüljenek-e abszolút 0 vagy 90 fokos vonalakra.

Tipp: Kiválaszthatja ezt a beállítást geometriai grafikák esetén, ha a forrásképen lévő alakzatok kissé el vannak forgatva.

Fehér mellőzése

Meghatározza, hogy a fehér színnel kitöltött területek nincs értékre legyenek cserélve.

Kontúrkészlet mentése

  1. Nyissa meg a Képkontúrozás panelt az Ablak > Képkontúrozás lehetőség kiválasztásával.

  2. Állítsa be a készlet kontúrozási beállításait a Képkontúrozás panel használatával.

    Megjegyzés:

    Alapértelmezett készleteket nem szerkeszthet és nem törölhet (az alapértelmezett készleteket szögletes zárójel jelzi []). Létrehozhat azonban egy szerkeszthető másolatot egy alapértelmezett készletről, ha kiválasztja az adott készletet, majd a mentés új készletként lehetőséget a panel menüjén.

  3. Kattintson a menü ikonra (), és válassza a Mentés új készletként lehetőséget.

  4. Adja meg a készlet nevét, és kattintson az OK gombra.

  5. (Választható) A mentett készlet átnevezéséhez kattintson a menü ikonra (), majd válassza az Átnevezés lehetőséget. Adja meg a készlet nevét, és kattintson az OK gombra.

  6. (Választható) A mentett készlet törléséhez kattintson a menü ikonra (), majd válassza a Törlés lehetőséget.

Kontúrozási eredmény szerkesztése

Ha elégedett a kontúrozás eredményével, a kontúrozott objektumot görbékké konvertálhatja. Ez a végső lépés lehetővé teszi, hogy a kontúrozási eredménnyel ugyanúgy dolgozzon, mint bármely más vektoros grafikával. Ha átalakít egy kontúrozott objektumot, már nem lehet módosítani a kontúrozás beállításait.

  1. Jelölje ki a kontúrozási eredményt.

  2. A kontúrozási eredmény görbékké konvertálásához végezze el az alábbi műveleteket:

    • Kattintson a Kibővítés lehetőségre a Vezérlőpulton vagy a Tulajdonságok panelen.
    • Válassza az Objektum > Képkontúrozás > Kibővítés lehetőséget.

    Az eredményként létrejövő görbék egy csoportba kerülnek.

  3. A csoportosított görbék csoportosításának megszüntetéséhez kattintson a Csoportbontás lehetőségre a Tulajdonságok panelen. Avagy válassza az Objektum > Csoportbontás lehetőséget.

  4. (Választható) Leegyszerűsítheti a görbéket, ha eltávolítja a fölösleges szerkesztőpontokat az Objektum > Görbe > Egyszerűsítés lehetőség kiválasztásával. A részletekkel kapcsolatban tekintse meg a Görbe leegyszerűsítése című részt.

    Emellett átalakíthatja vagy szerkesztheti is a görbéket. A részletekkel kapcsolatban tekintse meg a Görbeszegmensek módosítása című részt.

  5. A kontúrozási eredmény kiszínezéséhez konvertálja át azt Élő festési csoportokká az Objektum > Élő festés > Létrehozás lehetőség kiválasztásával. A részletekkel kapcsolatban tekintse meg az Élő festési csoportok című részt.



Kontúrozott objektum feloldása

A kontúrozás elvetéséhez, de az eredeti elhelyezett kép megőrzéséhez engedje el kontúrobjektumot.

  1. Jelölje ki a kontúrozott objektumot.

  2. Válassza az Objektum > Képkontúrozás > Elengedés lehetőséget.
