Az Illustrator szoftverben különböző diagramtípusokat hozhat létre, és igényeinek megfelelően testreszabhatja azokat. Az Eszközök panelen kattintson a Diagram eszközre (), tartsa lenyomva az egérgombot, és megtekintheti, hogy milyen típusú diagramokat hozhat létre.

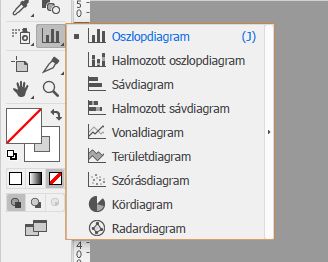

Különböző diagramtípusok létrehozása az Illustrator szoftverben
Különböző diagramtípusok létrehozása az Illustrator szoftverben

Diagramok létrehozása

  1. Válasszon egy diagrameszközt.

    Az Ön által használt Diagram eszköz határozza meg az Illustrator által létrehozott diagram típusát. Ha például oszlopdiagramot szeretne létrehozni, válassza az Oszlopdiagram eszközt. Később azonban könnyedén módosíthatja a diagram típusát. A részletekért lásd a Diagramtípus módosítása című részt.

  2. A diagram méreteinek meghatározásához tegye a következők valamelyikét:

    • Húzza a mutatót átlós irányban a kezdő saroktól az átellenes sarokig. Ha a húzás közben lenyomva tartja az Alt billentyűt (Windows) vagy az Option billentyűt (macOS), a diagramot a középpontjából kiindulva rajzolhatja meg. A Shift billentyű nyomva tartásával négyzet alakúra korlátozhatja a diagram alakját.

    • Kattintson oda, ahová a diagramot helyezni kívánja. Adja meg a diagram szélességét és magasságát, és kattintson az OK gombra.

      Megjegyzés: A megadott méretek a diagram fő részére vonatkoznak, és nem terjednek ki a diagram címkéire és a jelmagyarázatra.

  3. A Diagramadatok ablakban adja meg a diagramban megjeleníteni kívánt adatokat. További részletekért lásd: Diagramadatok megadása.

    Megjegyzés:

    A diagramadatokat meghatározott sorrendben kell megadni, amely diagramtípusokként változik.

  4. A grafikon létrehozásához kattintson az Alkalmazgombra vagy nyomja meg a számbillentyűzet Enter billentyűjét.

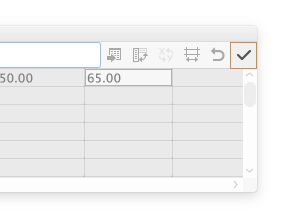

    A Diagramadatok ablakban megadott értékek alkalmazása
    A Diagramadatok ablakban megadott értékek alkalmazása

    A Diagramadatok ablak mindaddig nyitva marad, amíg be nem zárja azt. Így egyszerűen válthat a diagramadatok szerkesztése és a rajztáblán való munka között.

Diagramadatok megadása

A diagramadatokat a Diagramadatok ablakban adhatja meg. A Diagramadatok ablak automatikusan megjelenik, ha egy diagrameszközt használ, és a bezárásáig nyitva marad.

Diagramadatok ablak
Diagramadatok ablak
Széljegyzet Cím Leírás
A Bejegyzésszövegmező Adatok megadása
B Adatok importálása Adatok importálása szövegfájlként mentve
C Sor/oszlop transzponálása
Adatoszlopok és -sorok felcserélése
D X/Y átváltása
Diagramok x és y tengelyeinek felcserélése
E Cellastílus
A cellák oszlopszélességének és tizedespontosságának beállítása
F Visszaállítás A grafikonadatok módosításainak visszaállítása
G Alkalmaz A grafikonadatok módosításainak alkalmazása
  1. Egy meglévő diagram Diagramadatok ablakának megjelenítése: jelölje ki a teljes diagramot a Kijelölés eszközzel, majd válassza az Objektum > Diagram > Adatok parancsot.

  2. Adatot a következő módszerek bármelyikével megadhat:

    • Jelöljön ki egy cellát a munkalapon, és adja meg az adatot az ablak felső részén lévő szövegmezőben. Az adat beviteléhez és a sor következő cellájának kijelöléséhez nyomja le a Tab billentyűt, az adat beviteléhez és az oszlop következő cellájának kijelöléséhez nyomja le az Enter vagy a Return billentyűt, acellák közötti mozgáshoz használja a nyílbillentyűket,vagy egyszerűen csak kattintson egy másik cellára annak kijelöléséhez.

    • Másolja az adatokat egy táblázatkezelő alkalmazásból, például a Lotus® 1‑2‑3 vagy a Microsoft Excel szoftverből. A Diagramadatok ablakban kattintson arra a cellára, amely a beillesztendő adatok bal felső cellája lesz, és válassza a Szerkesztés > Beillesztés menüpontot.

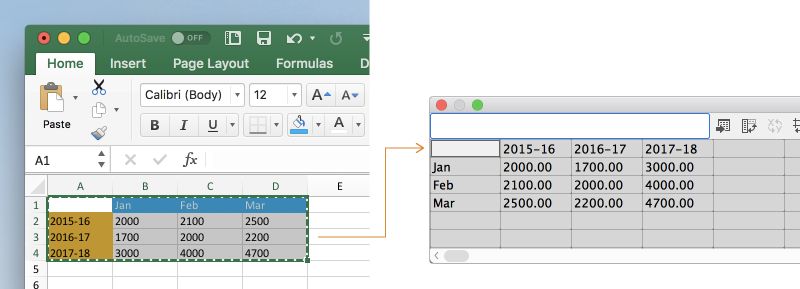

    Adatok kimásolása egy táblázatból és beillesztése a Diagramadatok ablakba
    Adatok kimásolása egy táblázatból és beillesztése a Diagramadatok ablakba
    • Hozzon létre egy szövegfájlt egy szövegszerkesztő alkalmazásban. Az adatok bevitelekor válassza el tabulátorokkal az egyes cellák adatait, az egyes sorokat pedig kemény sortörésekkel. Az adatok csak tizedespontokat vagy tizedesvesszőt tartalmazhatnak, különben az adat nem követhető le. (A nagy számokat például egybeírva adja meg (732000), ne ponttal elválasztva az ezreseket (732.000)). A Diagramadatok ablakban kattintson arra a cellára, amely az importálandó adatok bal felső cellája lesz, és kattintson az Adatok importálásagombra () és válassza ki a szövegfájlt.

    Megjegyzés:

    • Ha véletlenül fordítva adja meg a diagramadatokat (oszlopok helyett sorokba rendezve, vagy fordítva), kattintson a Transzponálásgombra () aaz adatoszlopok és -sorok felcseréléséhez.
    • A szórásdiagramok x ésy tengelyeinekfelcseréléséhez kattintson az X/Y átváltásagombra ().

  3. A grafikon újbóli létrehozásához kattintson az Alkalmazgombravagynyomja meg a számbillentyűzet Enter billentyűjét.

Diagramcímkék és adatkészletek használata

A címkék olyan szavak vagy számok, melyek két dolgot határoznak meg:

  • Az összehasonlítandó adatkészleteket
  • A kategóriákat, melyek alapján össze szeretné hasonlítani azokat
Címkék a Diagramadatok ablakban
Címkék a Diagramadatok ablakban

A. Adatkészlet címkéje B. Üres cella C. Kategória címkéi
Széljegyzet Cím Leírás
A Adatkészlet címkéje A cellák felső sorában adja meg a különböző adatkészletek nevét. Ezek a címkék megjelennek a feliratban.
B Üres cella Hagyja üresen a bal felső cellát, ha szeretne feliratot létrehozni a grafikonhoz.
C Kategória A cellák bal oldali oszlopába adja meg a kategóriák nevét.

Címkék megadása

  1. Az oszlop, halmozott oszlop, sáv, halmozott sáv, vonal, terület és radar típusú diagramok esetében a címkék megadása a munkalapon a következőképpen történik:

    • Ha azt szeretné, hogy az Illustrator diagramfeliratot hozzon létre, törölje a bal felső cella tartalmát, és hagyja a cellát üresen.

    • A cellák felső sorában adja meg a különböző adatkészletek nevét. Ezek a címkék megjelennek a feliratban. Ha nem szeretné, hogy az Illustrator feliratot generáljon, ne adjon meg adatkészletneveket.

    • A cellák bal oldali oszlopába adja meg a kategóriák nevét. A kategória gyakran időegység, például napok, hónapok vagy évek. Ezek a címkék a diagram függőleges vagy vízszintes tengelye mentén jelennek meg, kivéve a radardiagramokat, ahol minden címke külön tengelyt hoz létre.

    • Ha csak számokat tartalmazó címkéket szeretne létrehozni, a számokat egyenes idézőjelek közé írja. Ha például az 2013. évet címkeként szeretné megadni, az „2013” karaktersort írja be.

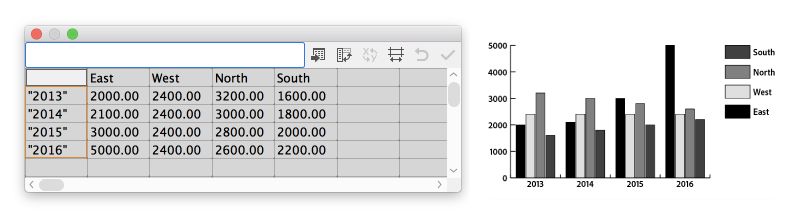

    Csak számokat tartalmazó címkék létrehozása
    Csak számokat tartalmazó címkék létrehozása
    • Ha a címkékben sortörést szeretne használni, egy függőleges vonal karakterrel választhatja el a sorokat. Az Összes|Értékesítés|2013 beírásával hozható létre például a következő diagramcímke:

    Összes

    Értékesítés

    2013

    Sortörések létrehozása a címkékben
    Sortörések létrehozása a címkékben

Adatkészletek bevitele

Miután megadta a diagram címkéit, elkezdheti az adatkészletek bevitelét a megfelelő oszlopba.

Oszlopdiagramok

Egy oszlop magassága megfelel az összehasonlításra kerülő értéknek. Kombinálhat pozitív és negatív értékeket, a negatív értékek a vízszintes tengely alá nyúló oszlopokként jelennek meg.

Oszlopdiagram adatai
Oszlopdiagram adatai pozitív és negatív értékekkel

Halmozottoszlop-diagramok

Egy oszlop magassága megfelel az összehasonlításra kerülő értéknek. A halmozott oszlopdiagramok esetében minden értéknek negatívnak vagy pozitívnak kell lennie.

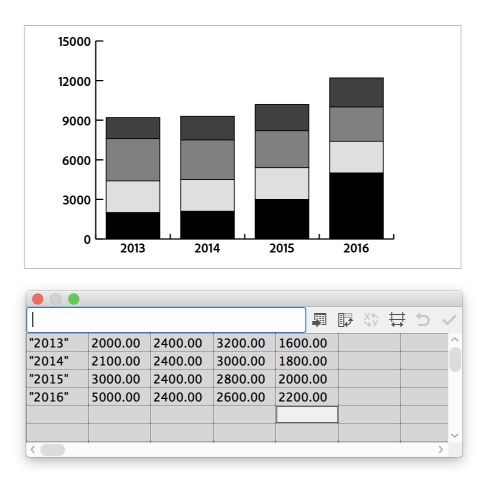

Halmozottoszlop-diagram adatai
Halmozottoszlop-diagram adatai

Sáv típusú diagramok

Egy sáv hosszúsága megfelel az összehasonlításra kerülő értéknek. Kombinálhat pozitív és negatív értékeket is. A negatív értékek a vízszintes tengely alá nyúló oszlopokként jelennek meg.

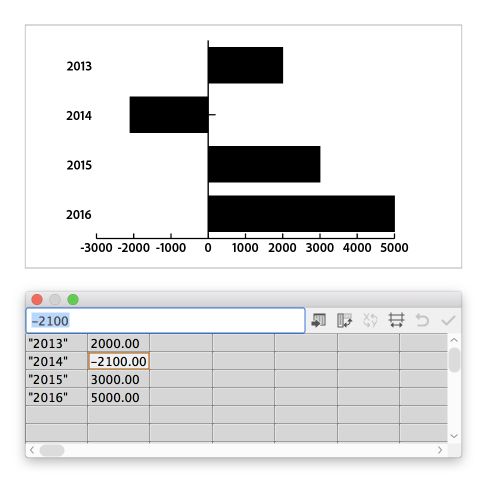

Sávdiagram adatai
Sávdiagram adatai pozitív és negatív értékekkel

Halmozottsáv-diagramok

Egy sáv hosszúsága megfelel az összehasonlításra kerülő értéknek. A halmozott sávdiagramok esetében minden értéknek negatívnak vagy pozitívnak kell lennie.

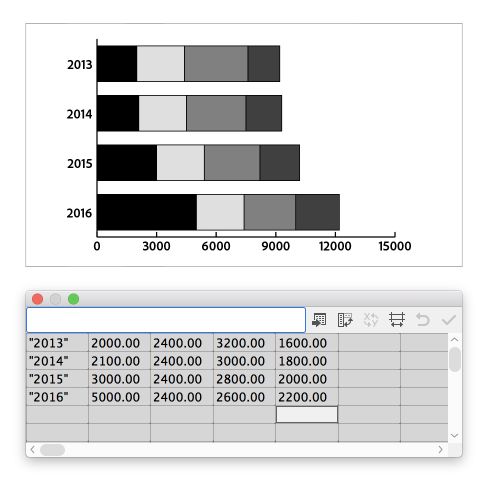

Halmozottsáv-diagram adatai
Halmozottsáv-diagram adatai

Vonaldiagramok

Minden adatoszlop megfelel a vonaldiagram egy vonalának. A vonaldiagramokban használhat pozitív és negatív értékeket is.

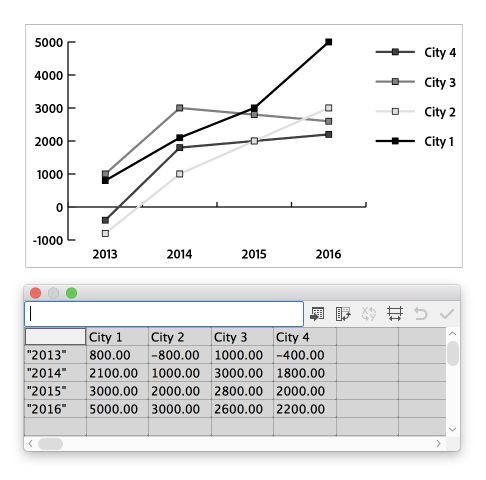

Vonaldiagram adatai
Vonaldiagram adatai pozitív és negatív értékekkel

Területdiagramok

Az értékeknek egységesen pozitívnak vagy negatívnak kell lenniük. Minden megadott adatsor a területdiagram egy kitöltött területének felel meg. A területdiagramok minden oszlop értékét hozzáadják az előző oszlop összegéhez. Ezért még akkor is, ha a vonaldiagram és a területdiagram ugyanazokat az adatokat tartalmazza, megjelenésük lényegesen eltérő.

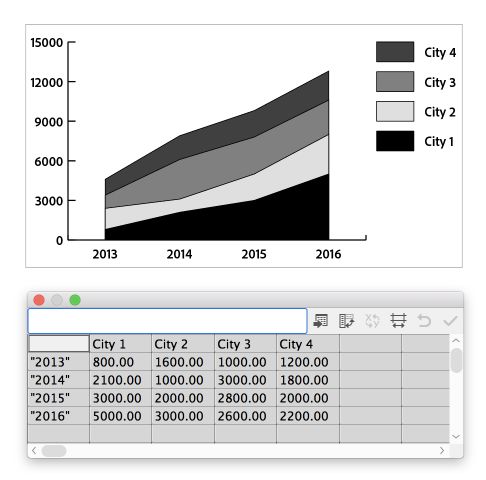

Területdiagram adatai
Területdiagram adatai

Szórásdiagramok

A szórásdiagram abban különbözik a többi diagramtól, hogy mindként tengely értékeket mér; nincsenek kategóriák.

  • Adjon meg adatkészletcímkéket a munkalap felső sorának minden második cellájába, az első cellával kezdve. Ezek a címkék megjelennek a feliratban.
  • Az y tengely adatait az első oszlopban, az x tengely adatait pedig a második oszlopban adja meg.

Megjegyzés: Az összekötő vonalak eltávolításához kapcsolja ki az Adatpontok összekapcsolása lehetőséget.

Szórásdiagram adatai
Szórásdiagram adatai

Kördiagramok

A kördiagramok adatkészleteinek szervezése hasonló a többi diagraméhoz. Azonban a munkalap minden sora egy új diagramot generál.

  • Az oszlop, halmozott oszlop, sáv, halmozott sáv, vonal, terület és radar típusú diagramokhoz hasonlóan adhatja meg az adatkészletek címkéit: Adjon meg kategórianeveket, ha diagramneveket szeretne létrehozni.
  • Egyetlen kördiagram létrehozásához csak egy sor adatot írjon be, és vagy minden adat negatív, vagy mind pozitív legyen.

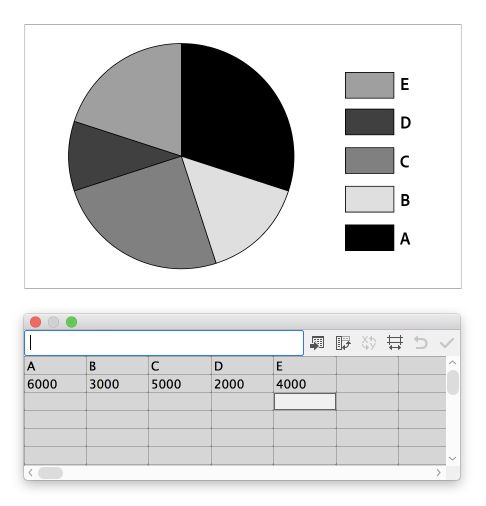

Egyetlen kordiagram adatai
Egyetlen kordiagram adatai
  • Több kördiagram létrehozásához több sor adatot írjon be, és vagy minden adat negatív, vagy mind pozitív legyen. Alapértelmezés szerint az egyes kördiagramok mérete arányos az egyes diagramok adatainak összegével.
Több kordiagram adatai
Több kordiagram adatai

Radardiagramok

Minden számot egy tengelyen ábrázolnak, és minden számot összekötnek a tengelyen lévő többi számmal, így egy „hálót” hozva létre. A radardiagramokban használhat pozitív és negatív értékeket is.

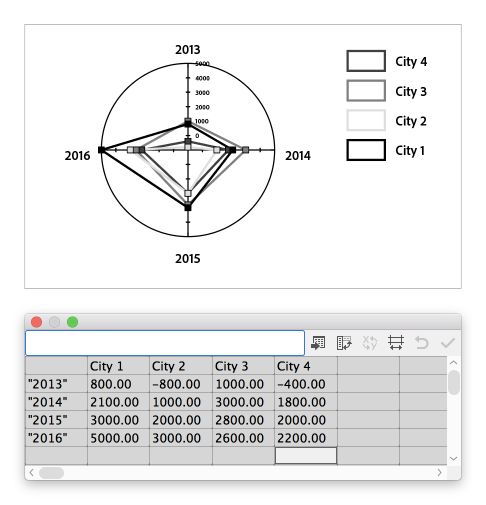

Radardiagram adatai
Radardiagram adatai pozitív és negatív értékekkel

Az oszlopszélesség vagy a tizedesjegyek beállítása

Állítsa be az oszlop szélességét, hogy több vagy kevesebb számjegy jelenjen meg egy oszlopon belül. Ez a módosítás nincs hatással a diagramban lévő oszlopok szélességére.

Oszlopszélesség beállítása

  1. Tegye az alábbiak egyikét:

    • Kattintson a Cellastílus gombra (), és adjon meg egy értéket 0 és 20 között az Oszlopszélesség szövegmezőben.

    • Mozgassa a mutatót a módosítani kívánt oszlop széléhez. A mutató dupla nyílra változik . Ezután húzza a fogantyút a kívánt helyre.

    Az Oszlopszélesség szövegmező beállítása kevesebb számjegy megjelenítéséhez egy oszlopban
    Az Oszlopszélesség szövegmező beállítása több számjegy megjelenítéséhez egy oszlopban

Cellák tizedespontosságának beállítása

  1. Kattintson a Cellastílus gombra (), és a Tizedesjegyek száma szövegmezőbe írjon be egy számot 0 és 10 között.

    Ha az alapértelmezett érték 4 tizedesjegy, a cellába beírt 2000-es szám 2000,00-ként fog megjelenni a Diagramadatok ablak mezőjében.
    Ha az alapértelmezett érték 2 tizedesjegy, a cellába beírt 2000-es szám 2000,0000-ként fog megjelenni a Diagramadatok ablak mezőjében.

Különböző diagramtípusok kombinálása

Egy diagramban különböző diagramtípusokat kombinálhat. Néha célszerű lehet, hogy például az egyik adatkészlet oszlopdiagramként, a többi adatkészlet pedig vonaldiagramként jelenjen meg. Bármelyik két diagramtípust kombinálhatja a szórásdiagramok kivételével. A szórásdiagramok semmilyen más diagramtípussal nem kombinálhatók.

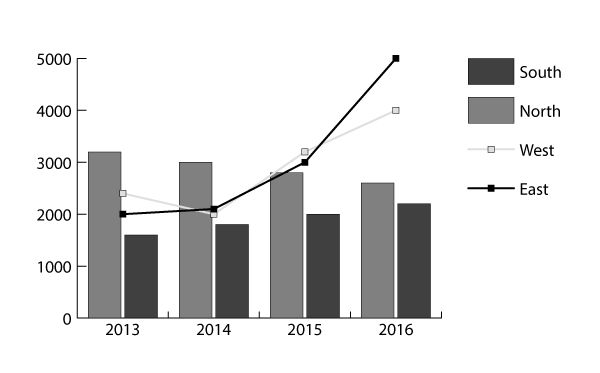

Oszlopok és vonalak kombinálása egy diagramban
Oszlopok és vonalak kombinálása egy diagramban
  1. Válassza a Csoportos kijelölés eszközt ().

  2. Kattintson a módosítani kívánt adatok feliratára.
  3. A Csoportos kijelölés eszköz mutatójának mozgatása nélkül kattintson ismét. A felirathoz tartozó összes oszlop ki lesz jelölve.
  4. Tegye az alábbiak egyikét:

    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  5. Jelölje ki a kívánt diagramtípust, és adja meg a beállításokat.

    Megjegyzés:

    • Ha egy diagram több diagramtípust használ, szükség lehet arra, hogy az egyik adatkészletet a jobb oldali tengelyen, míg a másikat a bal oldali tengelyen ábrázolja. Így mindkét tengely más adatokat mér.
    • Ha halmozott oszlopdiagramokat használ más diagramtípusokkal együtt, a halmozott oszlopdiagram minden adatkészletéhez ugyanazt a tengelyt használja. Ha néhány adatkészlet a jobb oldali tengelyt használja, míg más adatkészletek a bal oldalit, az oszlopok magassága félrevezető lehet, vagy azok átfedhetik egymást.

Diagramok formázása és testreszabása

A diagramok számos módon formázhatók: Módosíthatja például a diagram tengelyeinek megjelenését és elhelyezkedését, vetett árnyékokat hozhat létre és elmozdíthatja a feliratot.

Továbbá megváltoztathatja az árnyékok színét, a betűképet és a betűstílust, a diagram bármelyik vagy összes részét áthelyezheti, tükrözheti, nyírhatja, elforgathatja vagy átméretezheti, valamint testreszabhatja az oszlopok és a jelölők megjelenését. A diagramokra alkalmazhat átlátszóságot, színátmeneteket, keveréseket, ecsetvonásokat, grafikus stílusokat és további hatásokat. Az ilyen módosításokat mindig a munkafolyamat végén alkalmazza, mivel a diagram újbóli létrehozásakor ezek eltűnnek.

Diagram részeinek kijelölése

A diagram egy csoportosított objektum, mely a benne szereplő adatokkal kapcsolatos. A diagram csoportbontása esetén előfordulhat, hogy nem tudja végrehajtani a kívánt módosításokat. Diagram szerkesztéséhez jelölje ki a szerkeszteni kívánt részeket a diagram csoportbontása nélkül, ehhez használhatja a Közvetlen kijelölés eszközt (( vagy a Csoportos kijelölés eszközt ().

Egy diagram elemei egymáshoz kapcsolódnak. A teljes diagram és annak feliratai egy csoportot alkotnak. Minden adatkészlet a diagram alcsoportja, és minden adatkészlet a feliratával együtt az összes adatkészlet alcsoportja. Minden érték az adatcsoportjának alcsoportja és így tovább. Kerülje a diagramon belüli objektumok csoportbontását vagy újbóli csoportosítását.

  1. Válassza a Csoportos kijelölés eszközt ().

  2. Kattintson a kijelölni kívánt oszlopok feliratára.
  3. A Csoportos kijelölés eszköz mutatójának mozgatása nélkül kattintson ismét. A felirathoz tartozó összes oszlop ki lesz jelölve.

    Kijelölhet úgy is egy csoportot, hogy az egyik részére kattint, majd egy újabb kattintással kijelöli a vele együtt csoportosított oszlopokat, a harmadik kattintással pedig kijelöli a feliratot. Minden kattintással a csoportosított objektumok egy újabb rétegét adhatja a kijelöléshez a hierarchia következő szintjén lévő csoporttal kezdve. A kijelölés bővítéséhez kattintson annyiszor, ahány csoportot hozzá szeretne adni.

    Select-parts_group-selection-tool
  4. A kijelölt csoport egy részének kijelölését úgy szüntetheti meg, hogy a Közvetlen kijelölés eszközzel () és a Shift billentyűt lenyomva tartva az objektumra kattint.

Diagramok méretezése

  1. Válassza ki a létrehozott diagramot a Kijelölés eszközzel ().

  2. Tegye a következők egyikét:

    • Válassza ki az Objektum > Átalakítás > Méretezés lehetőséget, vagy kattintson duplán a Méretezés eszközre (), és adja meg a kívánt értékeket a Méretezés párbeszédpanelen.
    • Válassza ki a Méretezést eszközt (), és húzza el azt bárhová a dokumentumablakon belül, amíg az objektum el nem éri a kívánt méretet.

    A részletekért lásd: Objektumok méretezése, nyírása és torzítása.

A diagramtípus módosítása

  1. Jelöljön ki egy diagramot a Kijelölés eszközzel ().

  2. Tegye az alábbiak egyikét:

    • Kattintson a Diagram beállításai lehetőségre a Tulajdonságok panelen.
    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  3. A Diagramtípus párbeszédpanelen kattintson a kívánt diagramtípusnak megfelelő gombra, és kattintson az OK gombra.

    Megjegyzés:

    Ha a diagram objektumait színátmenetekkel színezi, a diagramtípusok módosítása váratlan következményekkel járhat. A nemkívánatos eredmények kivédéséhez vagy ne alkalmazzon színátmenetet addig, amíg nincs teljesen kész a diagram, vagy a Közvetlen kijelölés eszközzel jelölje ki a színátmenettel színezett objektumokat, és fesse őket valamelyik négyszínes színre, majd alkalmazza ismét az eredeti színátmenetet.

Diagram tengelyeinek formázása

A kördiagramok kivételével minden diagram rendelkezik értéktengellyel, amely a diagram értékeinek mértékegységét mutatja. Megadhatja, hogy az értéktengelyt csak a diagram egyik vagy mindkét oldalán meg kívánja-e jeleníteni. A sáv, halmozott sáv, oszlop, halmozott oszlop, vonal és terület típusú diagramok kategóriatengellyel is rendelkeznek, amely meghatározza a diagramban található adatok kategóriáját.

Meghatározhatja, hogy hány vonásjel jelenjen meg az egyes tengelyeken, módosíthatja a vonásjelek hosszát, valamint előtagokat és utótagokat adhat a tengelyen lévő számokhoz.

  1. Jelölje ki a diagramot a Kijelölés eszközzel ().

  2. Tegye az alábbiak egyikét:

    • Kattintson a Diagram beállításai lehetőségre a Tulajdonságok panelen.
    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  3. Az értéktengely áthelyezéséhez válasszon egy lehetőséget az Értéktengely listából.

  4. A vonásjelek és -címkék formázásához válasszon egy tengelyt a párbeszédpanel felső részén lévő legördülő menüből, és adja meg a következő beállításokat:

    Osztásértékek

    Meghatározza, hogyan helyezkednek el az osztásjelek az értéktengelyeken, valamint a bal oldali, a jobb oldali, az alsó vagy a felső tengelyeken. A Számított értékek felülírása jelölőnégyzet bejelölésével manuálisan számíthatja ki az osztásjelek elhelyezését. Elfogadhatja a diagram létrehozásakor beállított értékeket, vagy megadhat egy minimumértéket, egy maximumértéket, valamint a címkék közötti osztások számát.

    Példa: Adjon meg egy minimumértéket, egy maximumértéket, valamint a címkék közötti osztások számát. Példa: Az osztásjelek elhelyezésének meghatározásához adja meg az Osztásértékeket.

    Osztásjelek

    Meghatározza a vonásjelek hosszát és az egy osztásra eső vonások számát. A kategóriatengelyek esetében jelölje be a Legyenek vonásjelek a feliratok között jelölőnégyzetet, ha vonásjeleket szeretne rajzolni a címkék vagy oszlopok egyik oldalára, vagy törölje a jelölőnégyzet jelölését, ha a vonásokat a címkék és oszlopok közepére szeretné helyezni.

    Példa: Válassza ki a „Nincs” lehetőséget az osztásjelek hosszaként Példa: Válassza ki a „Rövid” lehetőséget az osztásjelek hosszaként Példa: Válassza ki a „Teljes szélesség” lehetőséget az osztásjelek hosszaként

    Címkék hozzáadása

    Meghatároz egy előtagot és utótagot az értéktengelyeken, valamint a bal oldali, a jobb oldali, az alsó vagy a felső tengelyeken lévő számokhoz. A tengelyen lévő számokhoz hozzáadhat egy dollárjelet vagy százalékjelet.

    Példa: Dollárjel hozzáadása a bal tengelyen lévő számok előtagjaként Példa: Dollárjel hozzáadása a bal tengelyen lévő számok utótagjaként

Különböző léptékek hozzárendelése az értéktengelyekhez

Ha a diagram mindkét oldalán van értéktengely, az egyes tengelyekhez különböző adatkészleteket rendelhet. Így az Illustrator különböző léptékezést generál az egyes tengelyekhez. Ez a módszer akkor különösen hasznos, ha egy diagramban különböző diagramtípusokat kombinál.

  1. Válassza a Csoportos kijelölés eszközt ().

  2. Kattintson azon adatkészlet feliratára, amelyet a tengelyhez szeretne rendelni.

  3. A Csoportos kijelölés eszköz mutatójának mozgatása nélkül kattintson ismét. A felirathoz tartozó összes oszlop ki lesz jelölve.

  4. Tegye az alábbiak egyikét:

    • Kattintson a Diagram beállításai lehetőségre a Tulajdonságok panelen.
    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  5. Az Értéktengely legördülő menüben jelölje ki azt a tengelyt, amelyhez az adatokat rendelni szeretné.

  6. Kattintson az OK gombra.

Oszlopok, sávok és vonalak formázása

Az oszlop, halmozott oszlop, sáv és halmozott sáv típusú diagramok esetében beállíthatja az oszlopok, illetve a sávok közötti rés méretét. Módosíthatja az adatkategóriák, vagyis csoportok közötti távolságot is. A vonal-, szórás- és radardiagramok esetében módosíthatja a vonalak és adatpontok megjelenését.

  1. Jelölje ki a diagramot a Kijelölés eszközzel ().

  2. Tegye az alábbiak egyikét:

    • Kattintson a Diagram beállításai lehetőségre a Tulajdonságok panelen.
    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  3. Ha egy oszlop, halmozott oszlop, sáv vagy halmozott sáv típusú diagramban be szeretné állítani az oszlopok vagy sávok közötti távolságot, adjon meg egy értéket 1% és 100% között az Oszlopszélesség, Sáv szélessége vagy Csoportszélesség szövegmezőben.

    A 100%-nál nagyobb érték azt eredményezi, hogy az oszlopok, sávok vagy csoportok átfedik egymást. A 100%-nál kisebb érték hézagot hoz létre az oszlopok, sávok vagy csoportok között. A 100% érték eredményeképpen az oszlopok, sávok vagy csoportok pontosan illeszkednek egymáshoz.

    Példa: A csoportszélesség beállítása Példa: Az oszlopszélesség beállítása
  4. Egy vonal-, szórás- és radardiagram vonalainak és adatpontjainak módosításához adja meg a következő beállításokat:

    • Adatpontok megjelölése: Négyzetes jelölőket helyez minden adatponthoz.
    • Adatpontok összekapcsolása: Vonalakat rajzol, amelyeknek köszönhetően könnyebben áttekinthetők az adatok közötti összefüggések.
    • Szélek közti vonalak: Olyan vonalakat rajzol, amelyek átnyúlnak a diagramon balról jobbra a vízszintes (x) tengely mentén. Ez a beállítás nem érhető el szórásdiagramok esetében.
    • Kitöltött vonalak rajzolása: Egy vastagabb vonalat hoz létre a Vonalvastagság mezőben megadott értéknek megfelelően, és a vonalat az adott adatsor specifikációinak megfelelő színnel tölti ki. Ez a beállítás akkor válik elérhetővé, ha bejelöli az Adatpontok összekapcsolása jelölőnégyzetet.
    Példa: Adatpontok megjelölése egy szórásdiagramban Példa: Adatpontok megjelölése és összekapcsolása egy szórásdiagramban
    Példa: Vonalak húzása a széles között, a vízszintes tengely mentén Példa: Kitöltött vonalak rajzolása, és szélességük beállítása
  5. Az oszlopok, sávok és vonalak átfedési módjának módosításához adja meg a következő beállításokat:

    Első sor elöl: Szabályozza, hogy egy diagramon belüli adatkategóriák vagy -csoportok mikéntfedjék át egymást,ha a Csoportszélesség nagyobb mint 100%. Ez a beállítás akkor a leghasznosabb, ha oszlop- vagy sávdiagramokkal dolgozik.

    Első oszlop elöl: Felülre helyezi azt az oszlopot, sávot vagy vonalat, amely az első adatsornak felel meg a Diagramadatok ablakban. Ez a beállítás azt is meghatározza, hogy melyik oszlop legyen felül a 100%-nál nagyobb Oszlopszélességűoszlop-és halmozottoszlop-diagramok esetén, valamint a 100%-nál nagyobb Sávszélességű sáv- és halmozottsáv-diagramok esetén.

    Megjegyzés:

    Területdiagramok esetén mindig válassza az Elsőoszlop elöl lehetőséget. Ha ezt a beállítást választja, előfordulhat, hogy néhány terület nem jelenik meg.

Kördiagramok formázása

A kördiagramokban módosíthatja a felirat elhelyezését és a szeletek elrendezését. Megadhatja azt is, hogyan szeretne megjeleníteni több kördiagramot.

  1. Jelölje ki a diagramot a Kijelölés eszközzel ().

  2. Tegye az alábbiak egyikét:

    • Kattintson a Diagram beállításai lehetőségre a Tulajdonságok panelen.
    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  3. Végezze el a következő műveletek valamelyikét:
    • A felirat helyének módosításához válassza ki a következő beállítások valamelyikét a Felirat lehetőségnél:
      • Nincs felirat: Sehol nem jelennek meg feliratok.
      • Szabványos felirat: A feliratokat a diagramon kívülre helyezi (ez az alapértelmezett). Ezt a beállítást akkor használja, ha a kördiagramokat más diagramtípussal kombinálja.
      • Feliratok a nyílásszögekben: A megfelelő nyílásszögekbe helyezi a feliratokat.

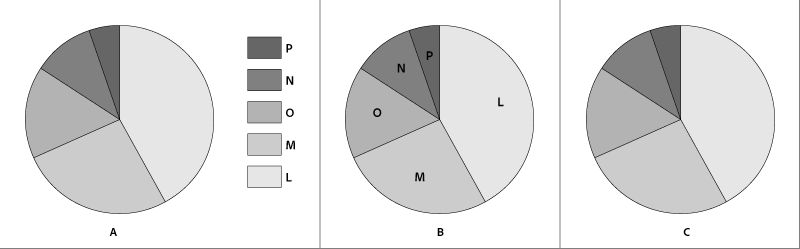

    Felirat elhelyezésének módosítása
    Felirat elhelyezésének módosítása

    A. Szabványos felirat B. Feliratok a nyílásszögekben C. Nincs felirat
    • Több kördiagram megjelenítési módjának megadásához válassza ki a következő beállítások valamelyikét a Pozíció lehetőségnél:

    Arányos: A diagramokat arányosan méretezi.

    Egyenlő: Minden kördiagramot ugyanolyan átmérőjűvé alakít.

    Halmozott: Minden kördiagramot egy másikra helyez, és minden diagram méretezése a többihez arányosan történik.

    • A szeletek rendezési módjának megadásához válassza ki a következő beállítások valamelyikét a Rendezés lehetőségnél:

    Mind: A kijelölt kördiagramok szeleteit a kördiagram tetejétől indulva az óramutató járásának megfelelően csökkenő sorrendben helyezi el.

    Első: A kijelölt kördiagramok szeleteit úgy rendezi, hogy az első diagram legnagyobb értéke kerül az első szeletre, a többi szelet rendezése pedig csökkenő sorrendben történik. Az összes többi diagram az első diagram szeleteinek sorrendjét követi.

    Nincs: A kijelölt kördiagramok szeletei a diagram tetejéről indulva az óramutató járásának megfelelően az értékek beírásának sorrendjét követik.

    Tipp: A százalékok és jelmagyarázatok alapértelmezésben feketék. Ha egy sötét hátterű szeletben nem látszik a felirat, színezze át a sötét hátteret. A Csoportos kijelölés eszközzel jelölje ki a sötét színű kördiagram-szeleteket, és színezze át azokat a Szín panellel vagy a Színtárak panellel.

Felirat helyének módosítása

Alapértelmezés szerint a felirat a diagram jobb oldalán jelenik meg. Dönthet azonban úgy, hogy azt a diagram felső részén vízszintesen jeleníti meg.

  1. Jelöljön ki egy diagramot a Kijelölés eszközzel ().

  2. Tegye az alábbiak egyikét:

    • Kattintson a Diagram beállításai lehetőségre a Tulajdonságok panelen.
    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  3. A Diagramtípus párbeszédpanelen jelölje be a Felirat hozzáadása fent keresztben beállítást, és kattintson az OK gombra.

Diagramban lévő szöveg formázása

Az Illustrator egy alapértelmezett betűtípust és betűméretet használ a diagram címkéinek és feliratainak generálásakor. A szöveg formázása viszont egyszerűen módosítható a diagram megjelenésének érdekesebbé tételéhez.

  1. Válassza a Csoportos kijelölés eszközt ().

  2. Kattintson egyszer a módosítani kívánt szöveg alapvonalára. Kattintson kétszer az összes szöveg kijelöléséhez.
  3. Igény szerint módosítsa a jellemzőket.

Vetett árnyék hozzáadása

Árnyékot helyezhet az oszlopok, sávok, vonalak vagy a teljes kördiagram mögé.

  1. Jelöljön ki egy diagramot a Kijelölés eszközzel ().

  2. Tegye az alábbiak egyikét:

    • Kattintson a Diagram beállításai lehetőségre a Tulajdonságok panelen.
    • Válassza az Objektum > Diagram > Típus lehetőséget.
    • Kattintson duplán a Diagram eszközre az eszközpanelen.
  3. A Diagramtípus párbeszédpanelen jelölje be az Árnyék hozzáadása beállítást, és kattintson az OK gombra.

Képek és szimbólumok hozzáadása a diagramokhoz

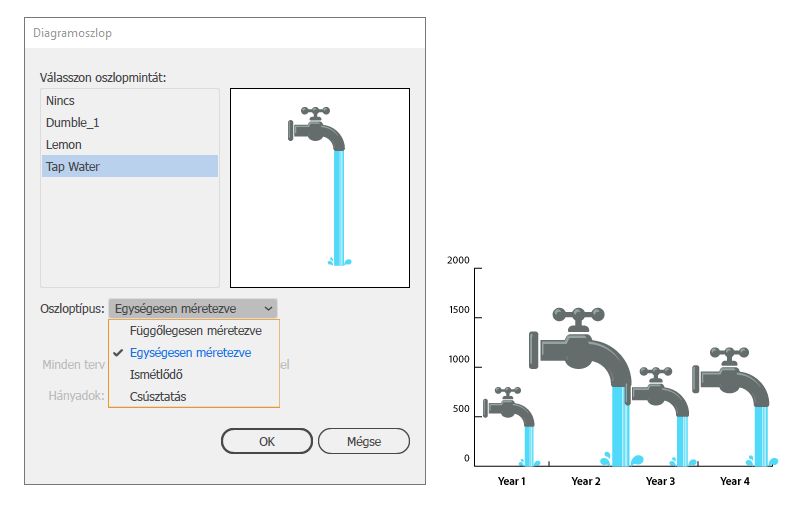

Diagramtervek ismertetése

About-graph-design

A diagramtervekkel illusztrációkat adhat az oszlopokhoz és jelölőkhöz. A diagramtervek lehetnek egyszerű rajzok, emblémák vagy bármilyen más, a diagram értékeit ábrázoló szimbólumok, illetve lehetnek összetett, mintázatokat és segédobjektumokat tartalmazó objektumok is. Az Illustrator számos előre beállított diagramtervet tartalmaz. Létrehozhat és tárolhat új diagramterveket is a Diagram terve párbeszédpanelen.

A diagramterveket többféleképpen is alkalmazhatja az oszlopokra:

Függőlegesen méretezett terv

Függőleges irányban van nyújtva vagy összenyomva. A szélessége nem változik.

Egységesen méretezett terv

Függőlegesen és vízszintesen is méretezve van. A tervek függőleges térközének beállítása nem történik meg a különböző szélességekhez.

Ismétlődő terv

A tervet az alkalmazás úgy halmozza, hogy az kitöltse az oszlopot. Megadhatja az egyes tervek által képviselt értéket, valamint azt is, hogy a részeket ábrázoló terveket kívánja-e levágni vagy összenyomni.

  Példa: Terv darabolása Példa: Terv méretezése

Csúsztató terv

Hasonlít a függőlegesen méretezett tervhez, azonban itt megadhatja, hogy a terv mely részét szeretné nyújtani vagy összenyomni. Ha például egy emberrel ábrázol egy adatot, a fej módosítása nélkül nyújthatja vagy nyomhatja össze a testet. A Függőlegesen méretezve beállítás a teljes embert átméretezné.

Oszlop- vagy jelölőterv importálása

Az Illustrator számos előre beállított tervet tartalmaz, amelyek felhasználhatók a diagramokban. A létrehozott diagramterveket átviheti más dokumentumokba is.

  1. Válassza az Ablak > Színtárkönyvtárak > Egyéb könyvtár menüpontot.

  2. Tegye az alábbiak egyikét:
    • Előre beállított diagramtervek importálásához keresse meg a Cool Extras/Sample Files/Graph Designs mappát az Illustrator alkalmazás mappájában. Ezután válasszon egy diagramtervfájlt, és kattintson a Megnyitás gombra.

    • Ha egy másik dokumentumból szeretne diagramterveket importálni, jelölje ki a dokumentumot, és kattintson a Megnyitás gombra.

      Először csak egy új panel jelenik meg az importált fájlból származó színekkel, színátmenetekkel és mintázatokkal. Az importált diagramtervek azonban elérhetők lesznek, ha megnyitja a Diagramoszlop vagy a Diagram jelölője párbeszédpanelt.

Oszlopterv létrehozása

  1. Hozzon létre egy téglalapot a terv leghátsó objektumaként. A téglalap a diagramterv határát jelöli.

    Megjegyzés:

    A diagram legkisebb oszlopát másolja és illessze be a terv határoló téglalapjaként való felhasználásához.

  2. Fesse a téglalapot a kívánt színre, vagy töltse ki a Nincs beállítással, hogy láthatatlan legyen.

  3. Hozza létre a tervet bármelyik rajzeszközzel, vagy helyezzen egy már meglévő tervet a téglalap elé.
  4. A Kijelölés eszközzel () jelölje ki a teljes tervet, beleértve a téglalapot is.

  5. Válassza az Objektum > Csoportosítás menüpontot a terv csoportosításához.

  6. Válassza az Objektum > Diagram > Terv menüpontot.

  7. Kattintson az Új terv parancsra. Megjelenik a kijelölt terv előnézete. A tervnek csak az a része látható, amely belefér a leghátsó téglalapba, de ha a diagramban használja, a teljes terv megjelenik.

  8. A terv elnevezéséhez kattintson az Átnevezés gombra.

    Megjegyzés:

    A diagramtervek létrehozása hasonlít a mintázatok létrehozásához.

Csúsztató oszlopterv létrehozása

  1. Hozzon létre egy téglalapot a terv leghátsó objektumaként. A téglalap lesz a diagramterv határa.
  2. Hozza létre a tervet bármelyik rajzeszközzel, vagy helyezzen egy már meglévő tervet a téglalap elé.
  3. A Toll eszközzel rajzoljon egy vízszintes vonalat annak meghatározásához, hogy a tervet hol nyújtsa vagy hol nyomja össze a program.

  4. Jelölje ki a terv összes részét, beleértve a vízszintes vonalat is.
  5. Válassza az Objektum > Csoportosítás menüpontot a terv csoportosításához.

  6. A Közvetlen kijelölés eszközzel () vagy a Csoportos kijelölés eszközzel () jelölje ki a vízszintes vonalat. Figyeljen arra, hogy csak a vízszintes vonalat jelölje ki.

  7. Válassza a Nézet > Segédvonalak > Segédvonalak készítése menüpontot.

  8. Válassza a Nézet > Segédvonalak > Segédvonalak rögzítése parancsot a Lezárás melletti pipajel eltávolításához és a segédvonalak feloldásához. Mozgassa a tervet annak ellenőrzéséhez, hogy a segédvonal is a tervvel együtt mozog-e.

  9. A Kijelölés eszközzel () jelölje ki a teljes tervet.

  10. Válassza az Objektum > Diagram > Terv menüpontot.

  11. Kattintson az Új terv parancsra. Megjelenik a kijelölt terv előnézete.

  12. A terv elnevezéséhez kattintson az Átnevezés gombra.

Oszlopterv alkalmazása diagramra

  1. Hozza létre vagy importálja az oszloptervet.
  2. A Csoportos kijelölés eszközzel () jelölje ki azon oszlopokat vagy sávokat, amelyeket ki szeretne tölteni a tervvel, vagy jelölje ki a teljes diagramot.

  3. Válassza az Objektum > Diagram > Oszlop menüpontot.

  4. Válasszon egy oszloptervtípust.

    Megjegyzés:

    Ha az Ismétlődő oszloptípust választja, adjon meg egy értéket a Minden terv ábrázolja szövegmezőbe. A Hányadok legördülő menüben azt is megadhatja, hogy a tervhányadokat levágni vagy összenyomni kívánja. A Terv darabolása beállítás szükség szerint levág egy darabot a terv tetejéből, a Terv méretezése beállítás pedig átméretezi az utolsó tervet, hogy az beleférjen az oszlopba.

  5. Válassza ki a használni kívánt tervet. Megjelenik a kijelölt terv előnézete.
  6. Kattintson az OK gombra.

Összeg hozzáadása az oszloptervhez

  1. Hozza létre az oszloptervet.
  2. Válassza a Szöveg eszközt . Mozgassa a mutatót oda, ahova az értéket el szeretné helyezni, a tervet meghatározó téglalapba vagy a téglalap közelébe.

    Az értéket behelyezheti például a terv alá vagy fölé, annak jobb vagy bal oldalára, illetve a téglalapban is.

  3. Kattintson, és írjon be egy százalékjelet (%), majd utána két számjegyet 0-tól 9-ig. A számjegyek határozzák meg az adat megjelenését.

    Az első számjegy meghatározza, hány helyi érték jelenik meg a tizedespont előtt. Ha az összeg például 122, akkor a 3-as számjegy a 122 érték megjelenését eredményezné. Ha az első számnak 0-t ad meg, a program hozzáadja az értékhez szükséges helyek számát.

    A második számjegy meghatározza, hogy hány helyiérték jelenik meg a tizedespont után. Szükség esetén nullák kerülnek a pont után, az értékek pedig kerekítve lesznek. Ezeket a számokat igény szerint módosíthatja.

    add-total-decimals
  4. A szövegjellemzők beállításához válassza az Ablak > Szöveg > Karakter menüpontot, állítsa be a kívánt jellemzőket, és zárja be a panelt.

  5. A tizedespontok igazításához válassza az Ablak > Szöveg > Bekezdés menüpontot, és kattintson a Szöveg jobbra igazítása gombra.

  6. A Kijelölés eszközzel () jelölje ki a teljes tervet, beleértve a téglalapot és az esetleges szövegeket is.

  7. Válassza az Objektum > Csoportosítás menüpontot a terv csoportosításához.

  8. Válassza az Objektum > Diagram > Terv menüpontot.

  9. Kattintson az Új terv parancsra. Megjelenik a kijelölt terv előnézete.

  10. A terv elnevezéséhez kattintson az Átnevezés gombra.

Jelölőterv létrehozása

  1. Jelölje ki és másolja a diagramban lévő jelölő téglalapot, és illessze be oda, ahol a tervet létre szeretné hozni. Ez lesz a diagramterv leghátsó objektuma, és ez határozza meg a jelölő méretét.
  2. A jelölő grafikájának méretét állítsa be úgy, ahogy annak a diagramban meg kell jelennie, még akkor is, ha ez nagyobb, mint a másolt téglalap.
  3. Miután elkészítette a jelölőtervet, jelölje ki, és válassza az Objektum > Diagram > Terv menüpontot, és kattintson az Új terv gombra.

  4. A terv elnevezéséhez kattintson az Átnevezés gombra.

Jelölőterv alkalmazása vonal- vagy szórásdiagramra

  1. Hozza létre vagy importálja az oszloptervet.
  2. A Csoportos kijelölés eszközzel () jelölje ki a diagramban azokat a jelölőket és feliratokat, amelyeket le szeretne cserélni egy tervvel. Vonalakat ne jelöljön ki.

  3. Válassza az Objektum > Diagram > Jelölő menüpontot. Jelölje ki a tervet, és kattintson az OK gombra.

    A szoftver úgy méretezi át a tervet, hogy annak leghátsó téglalapja ugyanolyan méretű legyen, mint az alapértelmezett négyzetes jelölő a vonal- vagy szórásdiagramon.

Diagramterv újrafelhasználása

A létrehozott diagramterveket újrafelhasználhatja vagy szerkesztheti egy új terv készítéséhez. Ha rendelkezik az eredeti grafikával, módosíthatja és átnevezheti a tervet a Diagram terve párbeszédpanelen.

Ha nem rendelkezik a diagramtervként definiált eredeti grafikával, kinyerheti az eredeti tervet a diagramterv a grafikába való beillesztésével.

  1. Válassza a Kijelölés > Kijelölés megszüntetése parancsot a teljes grafika kijelölésének megszüntetéséhez.

  2. Válassza az Objektum > Diagram > Terv menüpontot.

  3. Jelölje ki a grafikába beilleszteni kívánt diagramtervet, és kattintson a Terv beillesztése parancsra.

  4. Kattintson az OK gombra. Az alkalmazás beilleszti a diagramtervet a grafikába. Ezután szerkesztheti, és új diagramtervként is definiálhatja azt.

Ez a munka a Creative Commons Nevezd meg!-Ne add el!-Így add tovább! 3.0 Unported licenc alatt lett közzétéve.  A Twitter™ és Facebook közzétételeket a Creative Commons jogi feltételei nem szabályozzák.

Jogi közlemények   |   Online adatvédelmi nyilatkozat
