Acerca de la herramienta Shaper

La herramienta Shaper le ayuda a crear diseños complejos y atractivos dibujando, apilando y colocando formas unas junto a otras y, a continuación, simplemente combinándolas, eliminándolas o moviéndolas. Utilice gestos sencillos y visualmente intuitivos para realizar operaciones que anteriormente puedan haber requerido varias acciones.

Utilice la herramienta Shaper para convertir gestos naturales en formas vectoriales. Utilice un ratón o la facilidad de uso de un dispositivo táctil para crear polígonos, rectángulos o círculos. Las formas dibujadas son formas interactivas. Esta función está activada en espacios de trabajo tradicionales y en el espacio de trabajo táctil especializado.

Uso de la herramienta Shaper (dibujo de formas)

  1. En Illustrator, en el cuadro de herramientas, haga clic en la herramienta Shaper (Mayús + N).

  2. En el documento, dibuje una forma. Por ejemplo, dibuje una representación aproximada de un rectángulo, un círculo, una elipse, un triángulo o cualquier otro polígono.

  3. La forma que dibuja se convierte en una forma geométrica definida. La forma creada es interactiva y completamente editable, como cualquier forma interactiva.

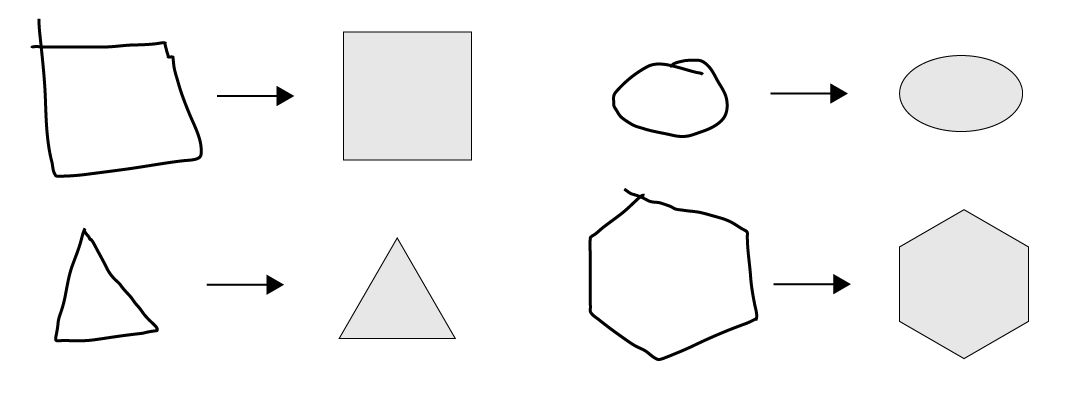

    Convierta gestos a mano alzada en formas vectoriales definidas
    Convierta gestos a mano alzada en formas vectoriales definidas

Uso de la herramienta Creador de formas (creación o talla de formas)

  1. Lleve a cabo uno de los siguientes procedimientos:

    • Seleccione algunas formas superpuestas en el documento
    • Utilice una herramienta para dibujar formas superpuestas
    • Utilice la herramienta Shaper (Mayús + N) para dibujar rápidamente rectángulos, círculos o polígonos
  2. Si no se encuentra ya seleccionada, seleccione la herramienta Shaper (Mayús + N).

  3. Con el ratón (o un dispositivo que no sea táctil) o el dedo, garabatee en un área que desee combinar, eliminar o perforar.

    Las siguientes reglas determinan la manera de perforar o combinar las formas, así como el color de una forma combinada:

    • Si el garabato se encuentra dentro de una forma, el área se perfora.
    • Si el garabato se encuentra en áreas de intersección de dos o más formas, las áreas de intersección se perforan.
    • Si el garabato proviene de la forma en primer plano:
      • De un área no superpuesta a un área superpuesta, la forma en primer plano se perfora.
      • De un área superpuesta a un área no superpuesta, las formas se combinan y el color del área combinada es el punto de origen del garabato.
    • Si el garabato proviene de la forma de la parte posterior:
      • De un área no superpuesta a un área superpuesta, las formas se combinan y el color del área combinada es el punto de origen del garabato.

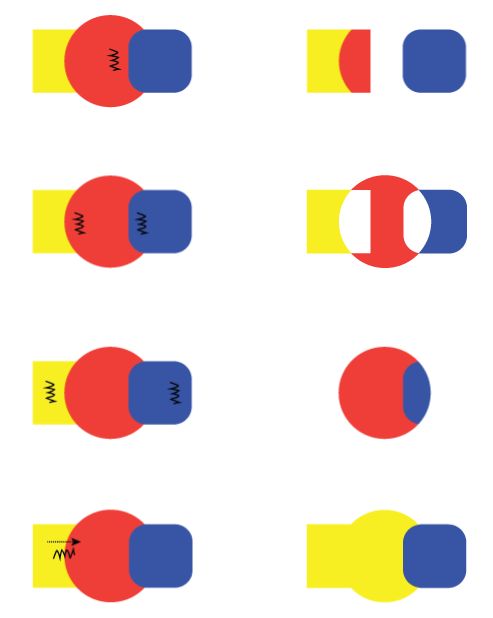

    Ejemplos de la acción de garabato con la herramienta Shaper
    Acción de garabato (izquierda) y Shaper Groups resultantes (derecha)

Selección de formas en un Shaper Group

Todas las formas de un Shaper Group se pueden editar, incluso después de perforar o combinar partes de las formas. Las siguientes acciones permiten seleccionar las formas individuales o el grupo:

Modo de selección de cara

  1. Seleccione la herramienta Shaper.

  2. Toque o haga clic en un Shaper Group. El Shaper Group se selecciona y se muestra un cuadro delimitador con el widget de flecha .

  3. Vuelva a tocar la forma (o una forma individual, si hay formas individuales). Ahora se encuentra en el modo de selección de cara.

  4. Si el Shaper Group contiene formas combinadas, la cara de la forma se muestra apelmazada. Puede cambiar el color de relleno de las formas.

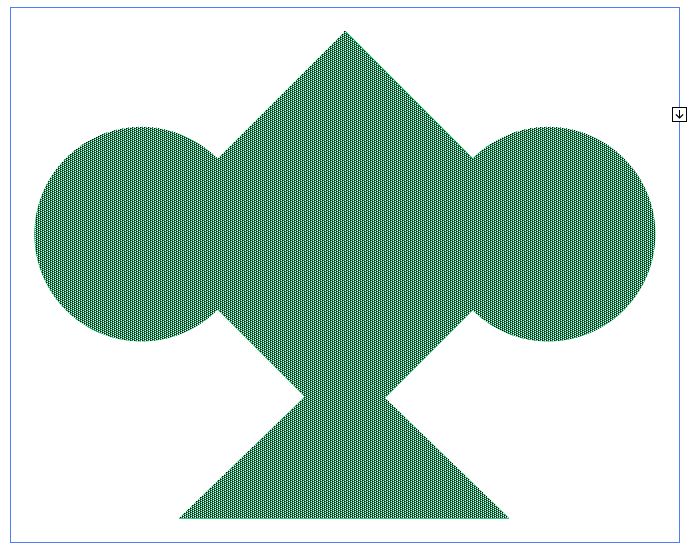

    Modo de selección de cara
    Modo de selección de cara

Modo de construcción

  1. Con un Shaper Group seleccionado, siga uno de estos procedimientos:

    • Toque o haga clic en el widget de flecha para que aparezca señalando hacia arriba .
    • Haga doble clic en una forma.
    • Haga un solo clic en el trazo de una forma.
  2. Con un único objeto subyacente seleccionado, puede modificar cualquier propiedad o la apariencia del objeto.

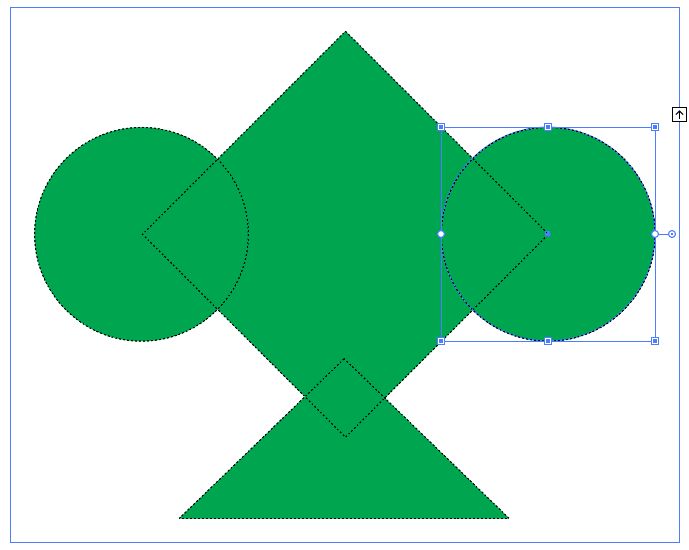

    Modo de construcción en Illustrator
    Modo de construcción

Eliminación de una forma de un Shaper Group

  1. Realice los pasos necesarios para acceder al modo de construcción.
  2. Arrastre y suelte una forma fuera del cuadro delimitador.

Acerca de la herramienta Creador de formas

La herramienta Creador de formas es una herramienta interactiva que permite crear formas complejas mediante la combinación y eliminación de formas más simples. Se puede utilizar en trazados simples y compuestos.

Esta herramienta resalta de forma intuitiva los bordes y las regiones de la imagen seleccionada que pueden combinarse para crear nuevas formas. Un borde se define como la sección de un trazado que no intersecta con ningún otro trazado de los objetos seleccionados. Una región es un área cerrada delimitada por los bordes.

De forma predeterminada, la herramienta está en modo Combinar, que le permite combinar trazados o regiones. También puede cambiar al modo Borrar para eliminar las regiones o los bordes no deseados pulsando la tecla Alt (Windows) o la tecla Opción (Mac).

Para ver un vídeo sobre la creación de nuevas formas con la herramienta Creador de formas, consulte www.adobe.com/go/lrvid5203_ai_es.

Configuración de las opciones de la herramienta Creador de formas

Puede configurar y personalizar distintas opciones, como la detección de huecos, el origen del color y la iluminación para obtener las funciones de fusión que requiere y una mejor retroalimentación visual.

Haga doble clic en el icono de la herramienta Creador de formas del panel Herramientas para definir estas opciones en el cuadro de diálogo Opciones de la herramienta Creador de formas.

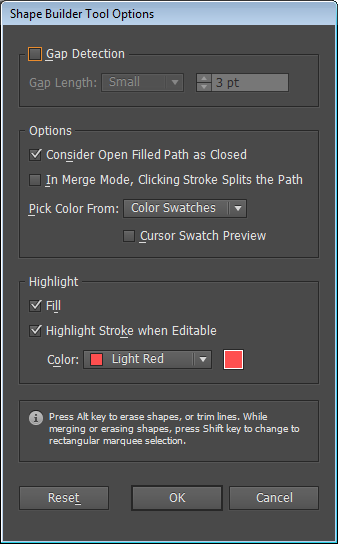

Cuadro de diálogo Opciones de la herramienta Creador de formas
Cuadro de diálogo Opciones de la herramienta Creador de formas

Detección de huecos

Define la longitud del hueco mediante la lista desplegable Longitud del hueco. Los valores disponibles son: Pequeño (3 puntos), Mediano (6 puntos) y Grande (12 puntos).

Seleccione la casilla de verificación A medida si desea especificar una longitud del hueco exacta.

Cuando se selecciona la longitud del hueco, Illustrator busca únicamente los huecos con valores próximos al valor de longitud del hueco especificado. Asegúrese de que el valor de longitud del hueco sea similar (aproximadamente) a la longitud del hueco real del gráfico. Para comprobar si Illustrator está detectando los huecos, especifique diferentes valores de longitud del hueco hasta que Illustrator detecte los huecos del gráfico.

Por ejemplo, si define la longitud del hueco en 12 puntos, y la forma que quiere combinar incluye huecos de 3 puntos, es posible que Illustrator no detecte los huecos.

Detección de huecos
El área resaltada muestra que se ha detectado el hueco y que se tratará como una región

Considerar trazados con relleno abiertos como cerrados

Si esta opción está seleccionada, se creará un borde invisible en el trazado abierto para crear una región. Cuando haga clic dentro de la región, se creará una forma.

En el modo de combinación, hacer clic en el trazo divide el trazado

Seleccione la casilla de verificación En el modo de combinación, hacer clic en el trazo divide el trazado. Esta opción permite dividir el trazado principal en dos. El primer trazado se crea desde el borde en el que hace clic y el segundo trazado es la parte restante del trazado principal que excluye el primer trazado. Si esta opción está seleccionada, el puntero cambiará a , durante la división del trazado.

Elegir color desde

Puede elegir dar color a los objetos utilizando las muestras de color o los colores utilizados en una ilustración existente. Utilice la lista desplegable Elegir color para seleccionar las muestras de color o la opción Ilustración.

Si selecciona la opción Muestras de color, aparecerá la opción Previsualización de muestras de cursores. Puede seleccionar la casilla de verificación Previsualización de muestras de cursores para previsualizar y seleccionar colores. Al seleccionar esta opción, se proporciona una muestra de cursor de tipo Pintura interactiva. Permite la repetición (mediante las teclas de flecha) y selección de colores del panel de muestras.

Nota: puede repetir la selección mediante las teclas de flecha aunque esté desactivada la opción Previsualización de muestras de cursores.

Para cambiar el color del trazo, mueva el puntero sobre los bordes del objeto para resaltar y cambiar el color del trazo. Esta opción solo funciona si se ha seleccionado En el modo de combinación hacer clic en el trazo divide el trazado.

Puede seleccionar el color de relleno de una región situando el punto de inserción en cualquier parte del documento.

Nota: la Previsualización de muestras de cursores no se muestra durante la combinación, para garantizar que las formas estén claramente visibles.

Si selecciona la opción Ilustración, Illustrator utilizará las mismas reglas que se han utilizado en otros estilos de gráficos en los objetos combinados. Para obtener más información, consulte el paso 6 de Creación de formas con la herramienta Creador de formas.

Relleno

La casilla de verificación Relleno está seleccionada de forma predeterminada. Si se selecciona esta opción, el trazado o la región que se puede combinar se resalta en color gris cuando se pasa el ratón por encima del trazado seleccionado. Si no se selecciona esta opción, la región o el trazado seleccionado no mostrarán ningún cambio.

Resaltar trazo cuando sea editable

Si se selecciona esta opción, Illustrator resaltará los trazos que se pueden editar. Los trazos editables se mostrarán en el color que elija en la lista desplegable Color.
