Utilice las potentes herramientas de forma para crear formas vectoriales. La mayoría de estas formas son interactivas, lo que significa que puede ajustarlas de forma dinámica sin necesidad de cambiar la herramienta mediante los widgets de control de forma o los controles disponibles en el panel Transformar.
-
Nota:
- Para ver el cuadro delimitador al seleccionar un objeto, asegúrese de que se ha configurado el ajuste para mostrarlo (Ver > Mostrar cuadro delimitador).
- Para ver los widgets de control en pantalla al seleccionar cualquier forma, seleccione una herramienta de dibujo de formas interactivas y asegúrese de que el ajuste se ha establecido en Mostrar widgets de forma (
) en el panel de control.
-
Nota:
- Al arrastrar los widgets de vértices al máximo límite posible, la previsualización de los vértices redondeados se muestra en rojo.
- Para seleccionar los estilos de vértices, como Redondeado, Redondeado invertido o Chaflán, pulse Alt y haga clic (Windows), o pulse Opción y haga clic (macOS) en el widget de vértice, o bien pulse las teclas de flecha arriba y abajo mientras arrastra el widget.
- Para acceder al menú Vértices y personalizar la apariencia y los atributos de redondeo, haga doble clic en el widget con la herramienta Selección directa. Para obtener más información, consulte Uso de vértices interactivos.
- Para editar un vértice de forma individual, utilice la herramienta Selección directa y haga clic en el punto de ancla del vértice para modificarlo.
-
Puede modificar las formas mediante el panel de control, el panel Propiedades o el panel Transformar (Ventana > Transformar). Para obtener más información, consulte Propiedades de formas interactivas.
Nota:
- Puede abrir el panel Transformar haciendo doble clic en cualquier widget de vértice.
- Para especificar si debe abrirse o no el panel Transformar al crear una forma interactiva, utilice la opción Mostrar al crear la forma en el menú del panel Transformar.
- Independientemente de la herramienta seleccionada, cuando se seleccionen formas del mismo tipo, las propiedades de edición del panel Transformar modificarán la ilustración seleccionada.
)
)
)
)
)
)
) y, después, arrástrelo.
Para ver o editar las propiedades de las formas interactivas, realice una de las siguientes acciones:
).

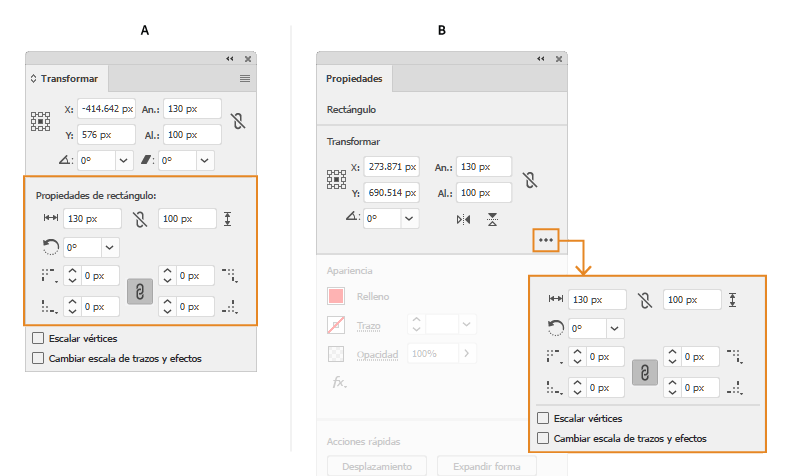

A. Panel Transformar B. Panel Propiedades

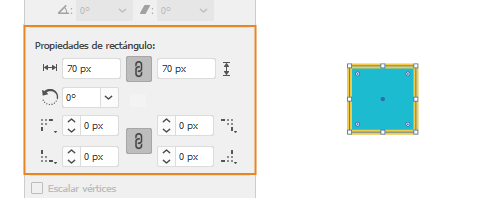

- Anchura/Altura: especifica la altura o la anchura del rectángulo. Se mantienen los vértices, pero los radios no cambian.
- Ángulo del rectángulo: rote el rectángulo con el widget Escala/Rotar.
- Tipo de vértice: especifica el tipo de vértice de cualquiera de los vértices del rectángulo.
- Radios de los vértices: utilice el control gradual o introduzca un valor absoluto en el panel Transformar para cada uno de los vértices del rectángulo.
- Restringir proporciones de altura y anchura: marque la casilla Escalar vértices y así se asegurará de que los radios aumentarán o disminuirán de tamaño de forma proporcional a la transformación del objeto.

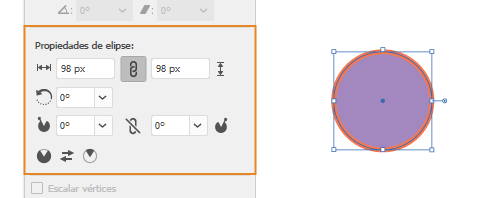

- Anchura/Altura: especifica la anchura y la altura de la elipse. Si son iguales, la elipse es un círculo.
- Ángulo de elipse: especifica el ángulo en el que la elipse se coloca en el lienzo.
- Ángulo inicial de gráfico circular/Ángulo final de gráfico circular: utilice el widget de gráfico circular (a la derecha de una forma de elipse recién dibujada) para presentar la forma como representación del gráfico circular.
- Restringir ángulos de gráfico circular: especifica si la diferencia en el ángulo inicial de gráfico circular y el ángulo final de gráfico circular se debe mantener al modificar sus valores con el panel Transformar.
- Invertir gráfico circular: especifica cuándo se deben intercambiar el ángulo inicial de gráfico circular y el ángulo final de gráfico circular. Utilice esta opción para generar una representación gráfica de sectores.

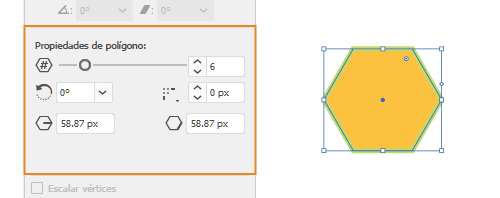

- Recuento de lados del polígono: especifica el número de lados que tendrá el polígono.
- Con el widget en pantalla
, puede cambiar este ajuste a entre 3 y 11. - Utilice el regulador para modificar el valor entre 3 y 20.
- Si desea un valor entre 3 y 1000, escriba el valor manualmente.
- Con el widget en pantalla
- Ángulo del polígono: especifica el ángulo en el que se dibujará o se colocará el polígono en relación con el lienzo.
- Tipo de vértice: especifica el tipo de vértice que desea para el polígono (Redondeado, Redondeado invertido o Chaflán).
- Radio de polígono: especifica el radio exacto del polígono dibujado. Utilice el widget
en pantalla
para¬ modificar el radio.
- Longitud de lado de polígono: especifica la longitud de cada lado del polígono.
- Radio de vértice: especifica los radios de los vértices del polígono.
- Igualar lados: al modificar un polígono, si la forma interactiva pierde la proporción o la simetría, utilice el botón Igualar lados para equilibrar los lados del polígono.

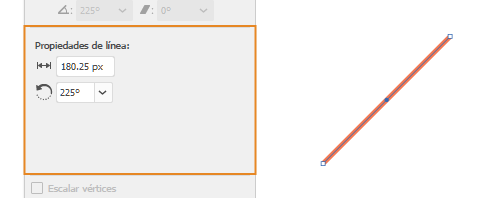

- Longitud de línea: especifica la longitud de la línea dibujada.
- Ángulo lineal: especifica el ángulo con el que se ha dibujado la línea en relación con el lienzo.
Al utilizar la herramienta de forma, puede ocultar o mostrar el cuadro delimitador. Lleve a cabo uno de los siguientes procedimientos:
- Para alternar entre las dos opciones, pulse Mayús + Ctrl + B (Windows) o Mayús + Cmd + B (MacOS).
- Seleccione Ver > Ocultar cuadro delimitador o Ver > Mostrar cuadro delimitador.
También puede elegir ocultar o mostrar los widgets de control en pantalla al seleccionar cualquier herramienta de dibujo de formas interactivas y hacer clic en el botón Ocultar/Mostrar widgets de forma (
) en el panel de control.

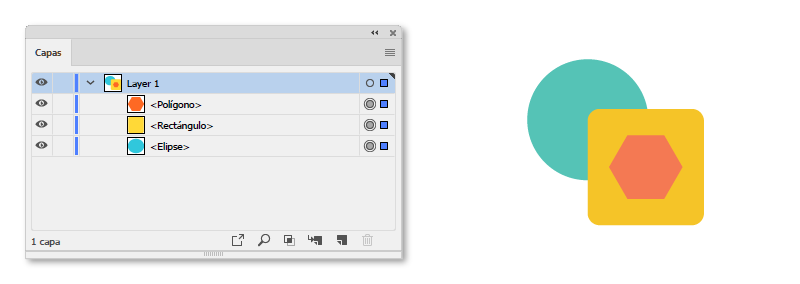

Las formas interactivas se muestran como objetos de distinto tipo en el panel Capas. Por ejemplo, cuando se dibuja un rectángulo interactivo, la capa se denomina <Rectángulo> en el panel de capas. Esto ayuda a identificar las formas interactivas disponibles para poder seleccionarlas y modificarlas.
Para seleccionar todas las formas interactivas disponibles en su documento, elija Seleccionar > Igual > Forma.
