Saiba mais sobre como editar, remodelar, suavizar e simplificar caminhos usando as diferentes ferramentas disponíveis no Illustrator.

Selecionar caminhos, segmentos e pontos de ancoragem

Antes de remodelar ou editar um caminho, é necessário selecionar os pontos de ancoragem, os segmentos de caminho ou uma combinação dos dois.

Seleção de pontos de ancoragem

Siga qualquer um destes procedimentos:

  • Se conseguir visualizar os pontos, clique neles com a ferramenta Seleção direta  para selecioná-los. Clique com a tecla Shift pressionada para selecionar vários pontos.
  • Selecione a ferramenta Seleção direta e arraste um limite ao redor dos pontos de ancoragem. Com a tecla Shift pressionada, arraste em torno de outros pontos de ancoragem para selecioná-los.
  • É possível selecionar pontos de ancoragem a partir de caminhos selecionados ou não. Mova a ferramenta Seleção direta sobre o ponto de ancoragem até que o ponteiro exiba um quadrado vazio para desmarcado e um quadrado preenchido para caminhos selecionados em um estado ampliado; depois, clique no ponto de ancoragem. Clique com a tecla Shift pressionada em outros pontos de ancoragem para selecioná-los.
  • Selecione a ferramenta Laço e arraste em torno dos pontos de ancoragem. Com a tecla Shift pressionada, arraste em torno de outros pontos de ancoragem para selecioná-los.

Seleção de segmentos do caminho

Siga qualquer um destes procedimentos:

  • Selecione a ferramenta Seleção direta  e clique próximo do segmento ou arraste um retângulo sobre parte do segmento. Clique ou arraste com a tecla Shift pressionada em torno de outros segmentos do caminho para selecioná-los.
  • Selecione a ferramenta Laço  e arraste em torno de parte do segmento de caminho. Arraste com a tecla Shift pressionada em torno de outros segmentos do caminho para selecioná-los.

Seleção de todos os pontos de ancoragem e segmentos em um caminho

  • Selecione a ferramenta Seleção direta ou a ferramenta Laço.
  • Arraste ao redor do demarcador inteiro.

Se o caminho estiver preenchido, também é possível clicar dentro do caminho com a ferramenta Seleção direta para selecionar todos os pontos de ancoragem.

Cópia de um caminho

Selecione um caminho ou segmento com a ferramenta Seleção ou Seleção direta e siga um destes procedimentos:

  • Use as funções de menu padrão para copiar e colar caminhos dentro de um aplicativo ou entre aplicativos.
  • Mantenha pressionada a tecla Alt (Windows) ou Option (macOS) e arraste o caminho até a posição desejada.

Adicionar e excluir pontos ancoragem

A adição de pontos de ancoragem pode lhe dar mais controle sobre um caminho ou pode estender um caminho aberto. No entanto, você não deve adicionar mais pontos desnecessariamente, pois isso torna o caminho complexo. Um caminho com menos pontos é mais fácil de editar, exibir e imprimir. Você pode reduzir a complexidade de um demarcador excluindo os pontos desnecessários.

Adicionar ou excluir um ponto de ancoragem

Para adicionar um ponto de ancoragem:

  • Selecione a ferramenta Caneta  ou Adicionar ponto de ancoragem
    Observação: a ferramenta Caneta se transforma na ferramenta Adicionar ponto de ancoragem quando você a posiciona sobre um caminho selecionado.
  • Clique sobre o segmento de caminho.

Para excluir um ponto de ancoragem:

  • Selecione a ferramenta Caneta ou Excluir ponto de ancoragem e clique no ponto de ancoragem.
    Observação: a ferramenta Caneta se transforma na ferramenta Excluir ponto de ancoragem quando você a posiciona sobre um ponto de ancoragem.
  • Selecione o ponto com a ferramenta Seleção direta e clique em Remover pontos âncora selecionados  no painel Controle.

Observação:

Não use as teclas Delete ou Backspace ou os comandos Editar > Recortar e Editar > Limpar para excluir pontos de ancoragem. Essas teclas e comandos também excluem os segmentos de linha que se conectam a este ponto.

Localizar e excluir pontos de ancoragem isolados

Pontos de ancoragem isolados são pontos individuais que não se conectam a outros pontos de ancoragem. É uma boa prática localizar e excluir esses pontos de ancoragem isolados.

  1. Cancele a seleção de todos os objetos.

  2. Selecione Selecionar > Objeto > Pontos isolados.

  3. Selecione os comandos Editar > Recortar ou Editar > Limpar ou pressione Delete ou Backspace no teclado.

Desativar ou substituir temporariamente a alternância automática da ferramenta Caneta

Você pode desativar ou substituir temporariamente a alternância automática entre a ferramenta Adicionar ponto de ancoragem ou Excluir ponto de ancoragem.

  • Para substituir temporariamente a alternância, mantenha a tecla Shift pressionada enquanto posiciona a ferramenta Caneta sobre o caminho selecionado ou um ponto de ancoragem. Isso é útil quando você deseja iniciar um novo caminho sobre um caminho existente. Para evitar que a tecla Shift restrinja a ferramenta Caneta, solte-a antes de soltar o botão do mouse.

  • Para desativar a alternância, escolha Editar > Preferências > Geral (Windows), ou Illustrator > Preferências > Geral (Mac OS), e selecione Desative Adicionar/excluir automaticamente.

Criar um caminho simples e um caminho suave

O Illustrator fornece recursos para suavizar a aparência de caminhos e simplificá-los removendo o excesso de pontos de ancoragem. Para obter mais informações, consulte Simplificar um caminho.

Obter a média da posição de pontos de ancoragem

  1. Selecione dois ou mais pontos de ancoragem (no mesmo caminho ou em caminhos diferentes).

  2. Selecione Objeto > Caminho > Média.

  3. Escolha entre obter uma média somente ao longo do eixo horizontal (X), somente ao longo do eixo vertical (Y) ou ao longo de ambos os eixos. Em seguida, clique em OK.

Converter pontos em um caminho

É possível converter os pontos em um caminho entre pontos de vértice e pontos suaves. Use as opções no painel de Controle para converter rapidamente vários pontos de ancoragem. Use a ferramenta Converter ponto de ancoragem para optar por converter somente um lado do ponto e alterar a curva com precisão à medida que converte o ponto.

Converter um ou mais pontos de ancoragem usando o painel de Controle

Para usar as opções de conversão de pontos de ancoragem no painel de Controle, selecione apenas os pontos de ancoragem relevantes, e não o objeto inteiro. Se você selecionar vários objetos, um deles deverá estar apenas parcialmente selecionado. Quando objetos inteiros são selecionados, as opções do painel de Controle se transformam em opções que afetam esses objetos inteiros.

  1. Para converter um ou mais pontos de vértice em pontos suaves, selecione os pontos e clique no botão Converter pontos âncora selecionados em suave , no painel de Controle.

  2. Para converter um ou mais pontos suaves em pontos de vértice, selecione os pontos e clique no botão Converter pontos âncora selecionados em canto , no painel de Controle.

Converter um ponto de ancoragem com precisão usando a ferramenta Converter ponto de ancoragem

  1. Selecione o caminho inteiro que você deseja modificar para poder ver seus pontos de ancoragem.

  2. Selecione a ferramenta Converter ponto de ancoragem .

  3. Posicione a ferramenta Converter ponto de ancoragem sobre o ponto de ancoragem a ser convertido e siga um destes procedimentos:

    • Para converter um ponto de vértice em ponto suave, arraste um ponto de direção para fora do ponto de vértice.

    Ferramenta Converter ponto de ancoragem
    Arrastando um ponto de direção para fora de um ponto de vértice para criar um ponto suave

    • Para converter um ponto suave em ponto de vértice sem linhas de direção, clique no ponto suave.

    Ferramenta Converter ponto de ancoragem
    Clicando em um ponto suave para criar um ponto de vértice

    • Para converter um ponto suave em um ponto de vértice com linhas de direção independentes, arraste um dos pontos de direção.

    Ferramenta Converter ponto de ancoragem
    Conversão de um ponto suave em um ponto de vértice

    • Para converter um ponto de vértice sem linhas de direção em um ponto de vértice com linhas de direção independentes, primeiro arraste um ponto de direção para fora de um ponto de vértice (tornando-o um ponto suave com linhas de direção). Solte apenas o botão do mouse (não solte nenhuma das teclas que você pressionou, para ativar a ferramenta Converter Ponto de Ancoragem) e, em seguida, arraste um dos pontos de direção.

Apagar a ilustração

É possível apagar partes de um trabalho artístico usando a ferramenta Borracha de caminho, a ferramenta Borracha ou a borracha em uma caneta digitalizadora Wacom. A ferramenta Borracha de caminho  permite apagar partes de um caminho desenhando ao longo desse caminho. Essa ferramenta é útil quando se deseja limitar a um segmento de caminho o conteúdo a ser apagado, como uma aresta de um triângulo. A ferramenta Borracha e a borracha em uma caneta digitalizadora Wacom permitem apagar qualquer área de um trabalho artístico, independentemente da estrutura. Você pode usar a ferramenta Borracha em caminhos, caminhos compostos, caminhos dentro de grupos de Pintura em tempo real e traçados de recorte.

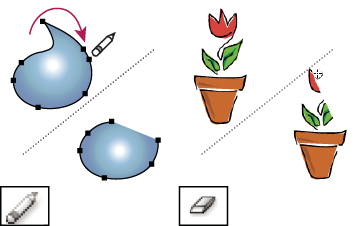

Apagar a ilustração
Utilização da ferramenta Borracha de caminho para apagar partes de um caminho (à esquerda); utilização da ferramenta Borracha para apagar parte de um objeto agrupado (à direita)

Apagar parte de um demarcador usando a ferramenta Borracha de demarcador

  1. Selecione o objeto.

  2. Selecione a ferramenta Borracha de caminho .

  3. Arraste a ferramenta ao longo do comprimento do segmento de caminho que deseja apagar. Para obter os melhores resultados, use um movimento de arraste simples e suave.

Apagar objetos usando a ferramenta Borracha

  1. Siga um destes procedimentos:

    • Para apagar objetos específicos, selecione os objetos ou abra-os no modo de isolamento.

    • Para apagar qualquer objeto na prancheta, deixe todos os objetos desmarcados.

    Quando não há nada selecionado, a ferramenta Borracha apaga o conteúdo em todas as camadas.

  2. Selecione a ferramenta Borracha .

  3. (Opcional) Clique duas vezes na ferramenta Borracha e especifique opções.

  4. Arraste sobre a área que deseja apagar. É possível controlar a ferramenta seguindo um destes procedimentos:

    • Para restringir a ferramenta Borracha a uma linha vertical, horizontal ou diagonal, arraste com a tecla Shift pressionada.

    • Para criar uma marca de seleção ao redor de uma área e apagar tudo dentro dessa área, arraste com a tecla Alt (Windows), ou Option (Mac OS), pressionada. Para restringir a marca de seleção a um quadrado, arraste com as teclas Alt e Shift (Windows), ou Option e Shift (Mac OS), pressionadas.

Apagar objetos usando a borracha de uma caneta digitalizadora Wacom

Quando você gira uma caneta digitalizadora, a ferramenta Borracha se torna automaticamente ativa. Ao girar novamente a caneta digitalizadora, a última ferramenta ativa se torna ativa novamente.

  • Inverta a caneta digitalizadora e arraste pela área que deseja apagar. Pressione com mais força para aumentar a largura do caminho apagado. (Talvez seja necessário selecionar a opção Pressão na caixa de diálogo Opções da ferramenta Borracha antes.)

Opções da ferramenta Borracha

É possível alterar as opções da ferramenta Borracha clicando duas vezes nessa ferramenta no painel Ferramentas.

Observação:

É possível alterar o diâmetro a qualquer momento pressionando ] para ampliar ou [ para reduzir.

Ângulo

Determina o ângulo de rotação da ferramenta. Arraste a ponta da seta na visualização ou insira um valor na caixa de texto Ângulo.

Arredondamento

Determina o arredondamento da ferramenta. Arraste um ponto preto na visualização para longe do centro ou em direção ao centro ou insira um valor na caixa de texto Arredondamento. Quanto maior o valor, maior o arredondamento.

Diâmetro

Determina o diâmetro da ferramenta. Use o seletor de Diâmetro ou insira um valor na caixa de texto Diâmetro.

A lista pop-up à direita de cada opção permite controlar variações na forma da ferramenta. Selecione uma das seguintes opções:

Fixa

Usa um ângulo, arredondamento ou diâmetro fixo.

Aleatória

Usa variações aleatórias no ângulo, arredondamento ou diâmetro. Insira um valor na caixa de texto Variação para especificar o intervalo no qual a característica do pincel pode variar. Por exemplo, quando o valor de Diâmetro é 15 e o valor de Variação é 5, o diâmetro pode ser 10 ou 20 ou qualquer valor intermediário.

Pressão

Varia em ângulo, arredondamento ou diâmetro com base na pressão de uma caneta digitalizadora de desenho. Essa opção é mais útil quando usada com Diâmetro. Ela apenas estará disponível se você tiver uma mesa digitalizadora de gráficos. Insira um valor na caixa de texto Variação para especificar qual será a variação da característica do pincel, para mais ou para menos do valor original. Por exemplo, quando o valor de Arredondamento for 75% e o valor de Variação for 25%, o traçado mais leve será de 50% e o mais intenso será de 100%. Quanto menor a pressão, mais angular será o traçado do pincel.

Esfera da caneta

Varia no diâmetro com base na manipulação da esfera da caneta digitalizadora.

Inclinação

Varia em ângulo, arredondamento ou diâmetro com base na inclinação de uma caneta digitalizadora de desenho. Essa opção é mais útil quando usada com Arredondamento. Ela apenas estará disponível se você tiver uma mesa digitalizadora de gráficos capaz de detectar a direção na qual a caneta está inclinada.

Tolerância

Varia em ângulo, arredondamento ou diâmetro com base na pressão de uma caneta digitalizadora de desenho. Essa opção é mais útil quando usada para controlar o ângulo de pincéis caligráficos, especialmente quando você utiliza um pincel como pincel de pintura. Ela apenas estará disponível se você tiver uma mesa digitalizadora de gráficos capaz de detectar o quão próxima da posição vertical a caneta se encontra.

Rotação

Varia em ângulo, arredondamento ou diâmetro com base em como a ponta da caneta digitalizadora de desenho é girada. Essa opção é mais útil quando usada para controlar o ângulo de pincéis caligráficos, especialmente quando você utiliza um pincel como caneta simples. Ela apenas estará disponível se você tiver uma mesa digitalizadora de gráficos capaz de detectar o tipo de rotação.

Dividir um caminho

É possível dividir um caminho em qualquer ponto de ancoragem ou ao longo de qualquer segmento. Ao dividir um caminho, lembre-se do seguinte:

  • Se quiser dividir um caminho fechado em dois caminhos abertos, será necessário dividir em dois locais ao longo do caminho. Se cortar um caminho fechado somente uma vez, você obterá um único caminho com um espaço nele.

  • Todos os caminhos resultantes de uma divisão mantêm as configurações do caminho original, como a espessura do traçado e a cor de preenchimento. O alinhamento do traçado é redefinido automaticamente para centralizado.

  1. (Opcional) Selecione o caminho para ver os pontos de ancoragem atuais.

  2. Siga um destes procedimentos:

    • Selecione a ferramenta Tesoura e clique no caminho que você desejar dividir. Ao dividir o caminho no meio de um segmento, dois novos pontos finais aparecem um sobre o outro e um deles é selecionado.
    • Selecione a ferramenta Faca e arraste o ponteiro sobre o objeto. Os cortes criados usando a ferramenta Faca aparecem como traços no objeto.
    • Selecione o ponto de ancoragem no qual deseja dividir o caminho e clique no botão Cortar caminho nos pontos de ancoragem selecionados , no painel de Controle. Quando você divide o caminho em um ponto de ancoragem, um novo ponto de ancoragem aparece sobre o original e um ponto de ancoragem é selecionado.

    Para obter detalhes, consulte Cortar, dividir e aparar objetos.

  3. Use a ferramenta Seleção direta para ajustar o novo ponto de ancoragem ou segmento de caminho.
