Overlappingsfarger (Acrobat Pro)

Når du bruker flere trykkfarger på samme side ved offsettrykking, er nøyaktig justering viktig for å unngå brudd der trykkfargene møtes. Det er imidlertid utfordrende å oppnå perfekt justering på hvert ark, noe som fører til feilregistrering og utilsiktede mellomrom mellom trykkfargene.

For å kompensere for feilregistrering kan du bruke overlapping, som innebærer å utvide ett objekt litt slik at det overlapper et objekt med en annen farge. Som standard utmasker én trykkfarge alle underliggende trykkfarger for å unngå fargeblanding. Overlapping krever at trykkfargene overtrykkes, slik at det minst delvis overlappes og justeres bedre.

Overlapping involverer vanligvis spredning – et lyst objekt utvides til et mørkt. Dette sikrer at den synlige kanten av objektet eller teksten defineres av den mørkere fargen. Ved å forlenge den lysere fargen litt til den mørkere fargen, forblir den visuelle kanten intakt.

Adobe In-RIP-overlapping

Acrobat tilbyr automatisk overlapping for fargedokumenter ved hjelp av Adobe In-RIP-overlappingsmotoren, som er tilgjengelig på Adobe PostScript-utskriftsenheter som støtter dette.

In-RIP-overlappingsmotoren beregner og bruker justeringer på tekst- og grafikkkanter gjennom dokumentet på en nøyaktig måte. Det kan effektivt overlappe forskjellige deler av et objekt selv om det overlapper flere bakgrunnsfarger. Justeringer av overlapping skjer automatisk, og du kan opprette forhåndsinnstillinger for overlapping for bestemte sideområder. Overlappingseffekter vises bare på fargeseparasjoner som genereres av en overlappingsmotor, og ikke på skjermen i programmet.

Overlappingsmotoren registrerer kontrasterende fargekanter og bruker overlappinger basert på nøytral tetthet (lyshet eller mørkhet) for tilstøtende farger, ofte ved å utvide lysere farger til mørkere farger. Du kan endre resultatene av overlappingsmotoren via palettinnstillingene for forhåndsinnstillinger for overlapping.

Hvis du vil bruke Adobe In-RIP-overlapping, trenger du:

• En PostScript-skriver med den aktuelle PPD-filen (PostScript Printer Description) valgt gjennom operativsystemdriveren.
• En utdataenhet med Adobe PostScript-nivå 2 eller senere, som bruker en RIP som støtter Adobe In-RIP-overlapping. Kontakt produsenten eller trykkeriet for å få bekreftet støtte for Adobe In-RIP-overlapping på PostScript-utenheten.

Overlappe en PDF

Overlapping er en kompleks prosess som påvirkes av ulike farge-, trykkfarge- og utskriftsfaktorer. De riktige innstillingene avhenger av dine spesifikke trykkeforhold. Med mindre du har snakket med trykkeriet, er det best ikke å endre standardinnstillingene for overlapping.

Følg om nødvendig disse trinnene hvis du vil opprette en forhåndinnstilling for overlapping med egendefinerte innstillinger for dokumentet og forhold i trykkpressen:

Angi innstillinger ved hjelp av forhåndsinnstillinger for overlapping

En forhåndsinnstilling for overlapping er en samling av overlappingsinnstillinger du kan bruke på sidene i en PDF. Bruk dialogboksen med Forhåndsinnstillinger for overlapping for å angi overlappingsinnstillinger og lagre en samling av innstillinger som en forhåndsinnstilling for overlapping. Hvis du ikke bruker en forhåndsinnstilling for overlapping på et overlappingssideområde, vil dette sideområdet bruke [Standard] som forhåndsinnstilling for overlappingen, en samling med typiske overlappingsinnstillinger som brukes på alle sidene i et nytt dokument.

Lage eller endre en forhåndsinnstilling for overlapping

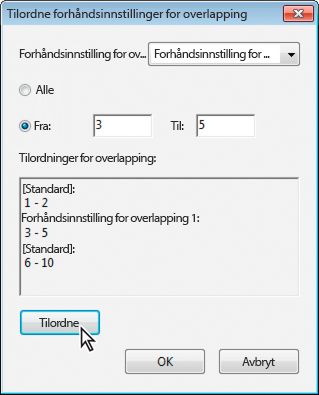

Tilordne en forhåndsinnstilling for overlapping til sider

Du kan tilordne en forhåndsinnstilling for overlapping til et dokument eller til et sideområde i et dokument. Sider uten tilstøtende farger skrives ut raskere hvis du deaktiverer overlapping på de sidene. Overlapping forekommer ikke før du faktisk skriver ut dokumentet.

Deaktivere overlapping for sider

Alternativer for forhåndsinnstilling av overlapping

Du kan endre forhåndsinnstillingene for overlapping når du oppretter eller redigerer en forhåndsinnstilling for overlapping. De samme alternativene for forhåndsinnstilling av overlapping er tilgjengelig i Acrobat og InDesign.

I Acrobatkan du vise forhåndsinnstillinger for overlapping ved å gå til Alle verktøy meny > Bruk Print Production > Forhåndsinnstillinger for overlapping.

I InDesign velger du Vindu > Utdata > Forhåndsinnstillinger for overlapping.

Overlappingsbredder

Overlappingsbredde henviser til overlappingsmengden for hver overlapping, og den varierer basert på papiregenskaper, rastertetthet og forhold i trykkpressen. Trykkeriet kan hjelpe deg med å finne riktig overlappingsbredde for jobben.

Her er standardinnstillingene:

• Standard: Angir overlappingsbredden i punkt for alle farger unntatt heldekkende svart, satt til 0p0,25 som standard.
• Svart:Angir hvor langt trykkfarger sprenges inn i svart, eller hindringsmengden, dvs. avstanden mellom svarte kanter og underliggende trykkfarger for overlapping av dyp svart. Standardverdien er 0p0,5. Ofte er den satt til å være 1,5 til 2 ganger standard overlappingsbredde.

I InDesign bestemmer verdien du angir for svart farge, overlappingsbredden for ren svart eller dyp svart. Dyp svart er en kombinasjon av prosessvart (K) trykkfarge med fargetrykkfarger for å oppnå økt tetthet og dypere farge.

Kontakt trykkeriet for å forsikre deg om at du bruker riktig overlappingsbredde for optimale utskriftsresultater.

Overlappingsutseende

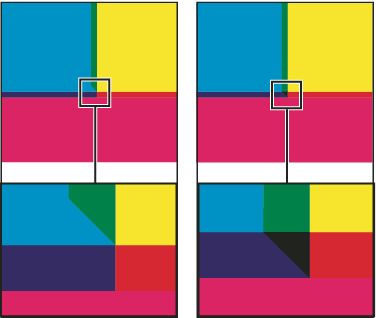

I overlapping refererer et hjørne til det felles endepunktet der to overlappingskanter møtes. Du har kontroll over formen på denne utvendige skjøten for to overlappingssegmenter og skjæringspunktet mellom tre overlappinger.

• Skjøtestil: Med dette valget kan du velge formen på det utvendige skjøten for to overlappingssegmenter. Det finnes tre valg: Spisst, Avrundet og Avskåret. Standardinnstillingen er Spisst, noe som opprettholder kompatibiliteten med tidligere versjoner av Adobe Trapping Engine.

• Endestil: Hvis du bruker treveis overlapping, kan du velge mellom Spisst (standard) og Overlapp. Spisst former enden av overlappingen for å unngå å snitte objekter. Overlapping påvirker formen på overlappingen som genereres av objektet med det lyseste gråfilteret som krysser to eller flere mørkere objekter. Enden på den lyseste overlappingen foldes rundt punktet der de tre objektene møtes.

Du kan eksperimentere med disse innstillingene for å oppnå de ønskede overlappingsresultatene. Kontakt trykkeriet hvis du vil ha mer klarhet eller hjelp.

Overlappingsterskler

• Trinn: Denne innstillingen bestemmer fargeendringsterskelen som utløser overlapping. I noen jobber er det nødvendig med overlapping for små fargeendringer, mens i andre er det nødvendig med overlapping for mer ekstreme endringer. Trinnverdien angir hvor mye komponenter (som CMYK-verdier) i tilstøtende farger må variere før overlapping skjer. Du endrer dette ved å endre Trinnverdien i dialogboksen med Ny forhåndsinnstilling for overlapping eller Alternativer for endring av forhåndsinnstilling for overlapping. Standardverdien er 10 % og det anbefalte området er 8 til 20 %. Lavere prosentandeler øker følsomheten overfor fargeforskjeller og skaper flere overlappinger.
• Svart farge: Dette angir minimumsmengden av svart trykkfarge som er nødvendig før du bruker innstillingen for svart overlappingsbredde. Standardverdien er 100 %. For å optimale resultater er det best å bruke en verdi som ikke er lavere enn 70 %,
• Svart tetthet: Angir verdien for gråfilterverdien der en trykkfarge regnes som svart ved eller over den. Bruk dette for å angi mørke spotfarger for svart overlappingsbredde. Vanlig standard er 1,6.
• Glidende overlapping: Avgjør når overlappingsmotoren skal begynne å omgå fargegrensens midtlinje. Verdien er forholdet mellom den lysere fargens gråfilter og den mørkere fargens gråfilter. En verdi på 70 % for glidende overlapping betyr for eksempel at overlappingen begynner når den lysere fargens gråfilter overstiger 70 % av den mørkeste fargens gråfilter. Hvis fargene har identisk gråfilter omgår overlappingene alltid midtlinjen, med mindre Glidende overlapping er satt til 100 %.
• Reduksjon i overlappingsfarge: Dette styrer hvordan tilstøtende fargekomponenter bidrar til å redusere overlappingsfargen. Det forhindrer visse tilstøtende farger (for eksempel pastellfarger) fra å skape stygge overlappinger som er mørkere enn noen av fargene. Hvis du angir under 100 % for reduksjon i overlappingsfarge, blir overlappingsfargen lysere. 0 % oppretter en overlapping med en nøytral tetthet som tilsvarer tettheten til den mørkere fargen.

Overlappe importert grafikk

Oppretting av en forhåndsinnstilling for overlapping hjelper deg med å kontrollere overlappinger i bilder og mellom punktgrafikkbilder (f.eks. fotografier og raster-PDF-er) og vektorobjekter (f.eks. tegninger og vektor-PDF-er). Hver enkelt overlappingsmotor behandler importert grafikk ulikt, derfor er det viktig å forstå disse forskjellene når du angir overlappingsvalg.

Overlappingsplassering

• Midtpunkt: Oppretter en overlapping som går langs kanten mellom objekter og bilder, noe som gir en visuelt konsekvent kant.
• Krymping: Gjør at objektene overlapper det tilstøtende bildet.
• Gråfilter: Bruker standard overlappingsregler for hele dokumentet. Merk at hvis du overlapper objekter til fotografier med gråfilter, kan det føre til ujevne kanter.
• Spredning: Lar punktgrafikkbildet overlappe det tilstøtende objektet.

Overlappe objekter med bilder

• Sikrer at vektorobjekter (f.eks. hovedlinjer) overlappes til bilder ved hjelp av de valgte innstillingene for overlappingsplassering. Du bør vurdere å deaktivere funksjonen for sider der vektorobjekter ikke overlapper bilder, slik at overlappingen går raskere.

Overlappe bilder med bilder

• Aktiverer overlapping langs grensen for overlapping eller tilstøtende punktgrafikkbilder. Denne funksjonen er på som standard.

Overlappe bilder internt

• Overlapper farger innenfor hvert enkelt punktgrafikkbilde ikke bare der de berører vektorgrafikk og tekst. Brukes bare for enkle bilder med høy kontrast (f.eks. skjermbilder eller tegneserier). For bilder med kontinuerlig tone og komplekse bilder, lar du være å velge det for å unngå dårlige overlappinger og øke hastigheten på overlappingen.

Overlappe bilder på 1 bit

• Sikrer at bilder på 1 bit overlapper med tilstøtende objekter. Den bruker ikke innstillingene for bildeoverlappingsplassering, siden bilder på 1 bit bare har én farge. La det være valgt i de fleste tilfeller. Hvis du bruker dette valget når du arbeider med bildepunkter med stor avstand i bilder på 1 bit, kan imidlertid bildet bli mørkere og overlappingen går langsommere.

Svart farge for overlapping

Når du oppretter eller redigerer forhåndsinnstillinger, bestemmer verdien «Svart farge» hva som anses som ren svart og dyp svart. Dyp svart er enhver svart farge som bruker ekstra prosentandeler av prosessfarger for å styrke fargen – en støtteskjerm.

Denne innstillingen er nyttig når du skal kompensere for utflytende trykkfarge (vanlig med papir av dårlig kvalitet). I slike tilfeller kan svarte prosentandeler under 100 % skrives ut som heldekkende områder. For å løse dette problemet kan du bruke nyanser av heldekkende svart (rastrere tilbake svartfarger eller dype svartfarger) og redusere innstillingen «Svart farge» fra standardinnstillingen på 100 %. Denne justeringen kompenserer for utflytende trykkfarge, og sikrer at overlappingsmotoren bruker riktig overlappingsbredde og plassering på svarte objekter.

Når en farge når verdien for «svart farge», gjelder «svart overlappingsbredde» for alle tilgrensende farger, mens områder med dyp svart bruker «svart overlappingsbredde» som overlapping uten overtrykk.

Hvis underliggende rasterplater strekker seg til kanten av et svart område, kan feilregistrering skape uønskede glorier eller forvrenge kantene. For å unngå dette bruker overlappingsmotoren hindringer for dype svartfarger. Behold alltid støtteskjermer i en bestemt avstand fra kantene på tilbakeførte eller lette forgrunnselementer, og behold skarpheten. Du kontrollerer denne avstanden ved å angi verdien for «svart overlappingsbredde».

Justere gråfilterverdier for trykkfarger

Ved å justere trykkfargens gråfilterverdier, som brukes av den valgte overlappingsmotoren, kan du bestemme nøyaktig plassering av overlappingene. Standard gråfilterverdier for prosesstrykkfarger er basert på gråfilteravlesninger for prosesstrykkfargeprøve som samsvarer med bransjens standarder i forskjellige deler av verden. Språkversjonen avgjør hvilken standard den samsvarer med. Gråfilterverdiene for amerikansk engelsk og canadisk engelsk samsvarer for eksempel med spesifikasjonene for webforskyvningspublikasjoner (SWOP) av tetthetsverdier for heldekkende trykkfarge, som er publisert av Graphic Arts Technical Foundation of North America. Du kan justere prosesstrykkfargenes gråfiltere slik at de samsvarer med standarder for utskriftsbransjen i andre deler av verden.

Overlappingsmotoren henter ND-verdier for en spotfarge fra dens CMYK-ekvivalent. De fleste spotfargers ND-verdier har så nøyaktige CMYK-ekvivalenter at de skaper riktig overlapping. For spottrykkfarger som ikke enkelt lar seg simulere ved hjelp av prosesstrykkfarger, som metalliske trykkfarger og lakktyper, må du kanskje justere ND-verdiene slik at overlappingsmotoren overlapper korrekt. Ved å taste inn nye verdier kan du sørge for at en trykkfarge som er tilsynelatende mørkere eller lysere gjenkjennes av overlappingsmotoren. Passende overlappingsplassering blir deretter brukt automatisk.

Du kan få riktig gråfilterverdi for en gitt trykkfarge ved å henvende deg til din kommersielle trykker. Den mest nøyaktige metoden for å avgjøre trykkfargens ND-verdi er ved å måle en trykkfargeprøve med en kommersiell tetthetsmåler. Les av "V" eller visuell tetthet for trykkfargen (ikke bruk prosessfiltere). Hvis verdien avviker fra standard innstilling, kan du taste inn den nye verdien i ND-tekstboksen.

Følg disse retningslinjene når du justerer ND-verdier (Neutral Density):

• Metalliske og ugjennomsiktige trykkfarger:
  • Metalliske trykkfarger er vanligvis mørkere enn CMYK-ekvivalenter, mens ugjennomsiktige trykkfarger dekker underliggende farger.
  • For både metalliske og ugjennomsiktige spotfarger angir du ND-verdiene mye høyere enn standardverdien for å hindre spredning.

• Pastelltrykkfarger:
  • Pastelltrykkfarger er lysere enn prosessekvivalenter.
  • Hvis du vil være sikker på at de spres inn i tilstøtende mørkere farger, angir du verdien for nøytral tetthet lavere enn standard.
• Andre spotfarger:
  • Noen spotfarger, slik som turkis eller neonoransje, er mye mørkere eller lysere enn tilsvarende CMYK-farger.
  • Sammenlign utskrevne fargeprøver av faktiske spotfarger med CMYK-ekvivalenter for å bestemme forskjellen.
  • Juster verdien for nøytral tetthet for spotfargen etter behov.

Tilpasse overlapping for spesielle trykkfarger

Når du arbeider med bestemte trykkfarger, er det spesielle hensyn du må ta hensyn til ved overlapping. Hvis du for eksempel bruker ferniss, vil du unngå å påvirke overlapping. Hvis du derimot har en helt ugjennomsiktig trykkfarge som overtrykker bestemte områder, er overlappinger for underliggende objekter kanskje ikke nødvendig. For å håndtere disse situasjonene er trykkfargevalg tilgjengelige. Det beste er vanligvis å beholde standardinnstillingene med mindre førtrykkeren foreslår endringer.

Slik gjør du det:

1. Fra Alle verktøy-menyen velger du Bruk trykkeriarbeid> Trykkfargebehandlere.
2. Velg trykkfargen som trenger spesialbehandling.
3. Velg mellom følgende alternativer for «Type»:
   • Normal: For bruk med tradisjonelle prosesstrykkfarger og de fleste spottrykkfargene.
   • Gjennomsiktig: Ideell for klare trykkfarger for å sikre overlapping av underliggende elementer. Egnet for lakk og dieline-trykkfarger.
   • Ugjennomsiktig: Bruk for tunge, ugjennomsiktige trykkfarger. Forhindrer overlapping av underliggende farger, men tillater overlapping langs kantene på trykkfargen. Egnet for metalliske trykkfarger.
   • Ignorer ugjennomsiktig: Perfekt for tunge, ugjennomsiktige trykkfarger som ikke skal overlappe underliggende farger eller langs kantene av trykkfargen. Brukes for trykkfarger som metalliske trykkfarger og lakker, som kan virke negativt inn på andre trykkfarger.

Tilpasse overlappingsrekkefølgen

Overlappingssekvensen, også kjent som overlappingsrekkefølgen, gjenspeiler rekkefølgen som trykkfargene trykkes i på et trykkeri, men ikke måten separasjoner produseres på i utdataenheten.

Ved trykking med flere ugjennomsiktige farger, som metalliske trykkfarger, er overlappingsrekkefølgen svært viktig. Ugjennomsiktige trykkfarger med lavere sekvensnumre spres under de med høyere sekvensnumre. Dette forhindrer at den sist brukte trykkfargen spres, samtidig som effektive overlappinger opprettes.

For å justere overlappingssekvensen:

1. Fra menyen Alle verktøy velger du Bruk trykkeriarbeid > Trykkfargebehandlere.
2. I trykkfargelisten vises den gjeldende overlappingssekvensen i Rekkefølge-kolonnen.
3. Velg en trykkfarge, oppgi en ny verdi for overlappingssekvensen og trykk på tabulatortasten. Sekvensnummeret endres og andre justeres tilsvarende.
4. Gjenta for så mange trykkfarger som nødvendig, og velg deretter OK.
