Rutenett, hjelpelinjer og mål i PDF-filer

Før du begynner

Vi lanserer en ny og mer intuitiv produktopplevelse. Hvis skjermbildet som vises her ikke samsvarer med produktgrensesnittet, velger du hjelp for din nåværende opplevelse.

I den nye opplevelsen vises verktøyene på venstre side av skjermen.

Brukerrutenett

Du kan bruke rutenett til å plassere tekst og objekter nøyaktig i et dokument. Når du aktiverer Rutenett, vises det et rammeverk med skjæringslinjer som hjelper deg med å justere ulike elementer riktig.

Alternativet Fest til rutenett justerer objekter etter nærmeste linje i rutenettet når du flytter dem.

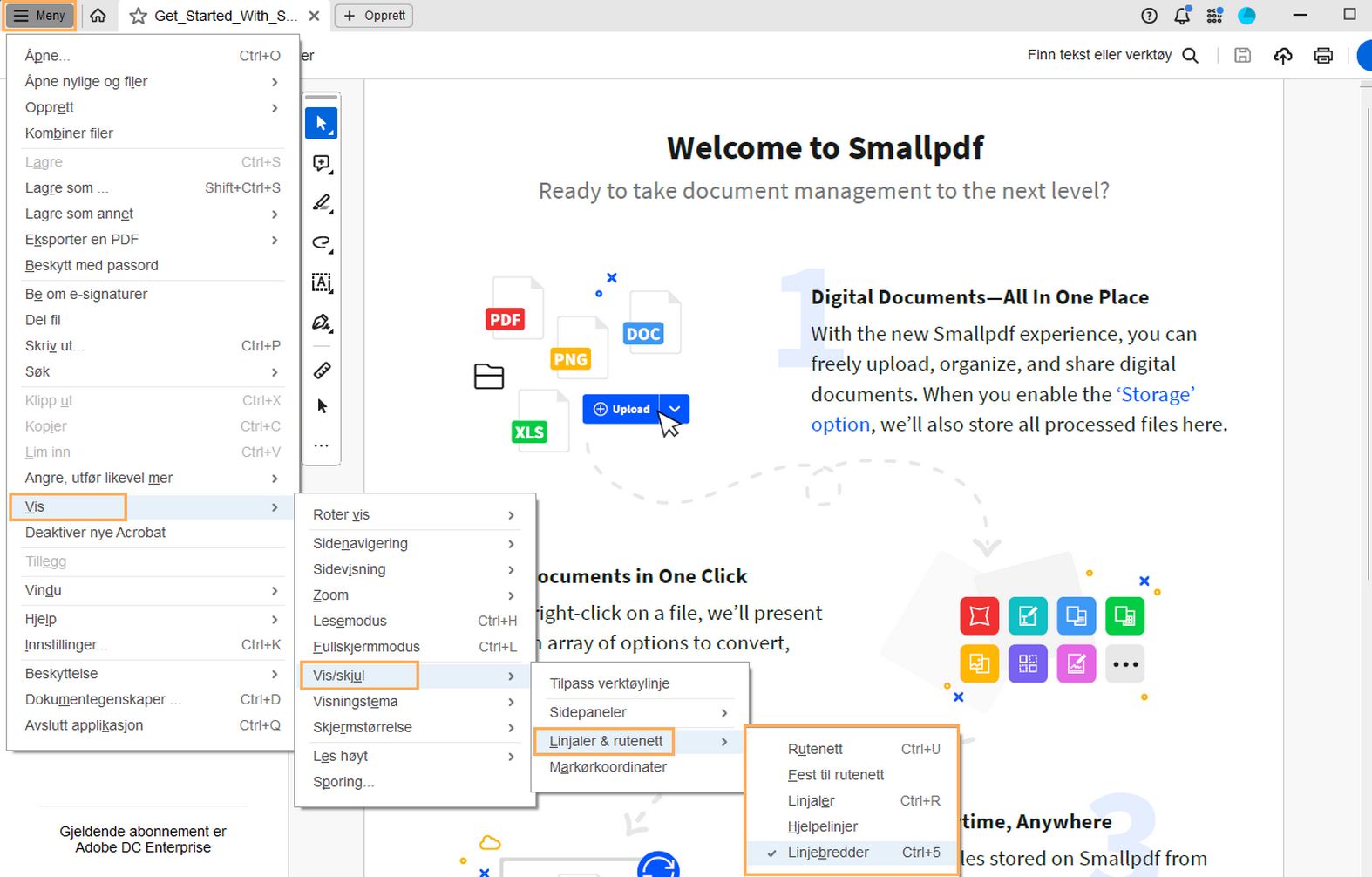

Hvis du vil vise eller skjule rutenettet, velger du hamburgermenyen (Windows) > Vis eller direkte Vis (macOS) > Vis/skjul > Linjaler og rutenett > Rutenett. Det vises en hake ved siden av kommandonavnet når rutenettet er aktivt.

Bruk rutenett, hjelpelinjer og mål i Adobe Acrobat PDF-filer.

For å slå Fest til rutenett-alternativet på eller av, velger du hamburgermenyen (Windows)  > Vis eller direkte Vis (macOS) > Vis/skjulLinjaler og rutenett > Fest til rutenett.

Endre rutenettets utseende

  1. (Windows) Velg hamburgermenyen > Innstillinger
    (macOS) Velg Acrobat > Innstillinger.

  2. Fra venstre panel velger du Enheter og hjelpelinjer.

    Endre innstillinger for rutenett.

  3. Endre innstillinger for rutenett slik:

    • Hvis du vil endre avstanden mellom rutenettlinjer, angir du en verdi for Bredde mellom linjer og Høyde mellom linjer.

    • Hvis du vil endre det opprinnelige rutenettet, angir du en verdi for Rutenettforskyvning fra venstre kant og Rutenettforskyvning fra øvre kant.

    • Hvis du vil endre antallet delelinjer mellom hovedlinjene i rutenettet, angir du en verdi for Underinndelinger. Underinndelingslinjer er lysere enn rutenettlinjer.

    • Hvis du vil endre farge på linjene i rutenettet, klikker du ruten Linjefarge i rutenett og velger en ny farge fra alternativer.

Bruke linjaler og hjelpelinjer

Du kan bruke vannrette og loddrette linjaler til å kontrollere størrelsen på objekter i dokumentet. Du kan også opprette hjelpelinjer for enkelt å plassere objekter på linje, for eksempel skjemafelt. Du kan endre målenheten og fargen som brukes på linjalen.

  • For å vise linjaler, velger du hamburgermenyen (Windows)> Vis eller Vis (macOS)> Vis/skjul > Linjaler og rutenett > Linjaler.
  • For å vise eller skjule hjelpelinjene, velger du menyikonet med tre streker (Windows)> Vis eller Vis (macOS) > Vis/skjul > Linjaler og rutenett > Hjelpelinjer.

Slik bruker du linjaler og hjelpelinjer

  1. For å opprette en vannrett hjelpelinje, drar du ned fra den vannrette linjalen eller dobbeltklikker et sted på den loddrette linjalen.

    Hvis du vil opprette en loddrett hjelpelinje, drar du til høyre for den loddrette linjalen eller dobbeltklikker et sted på den vannrette linjalen.

  2. For å flytte en hjelpelinje, klikker du hjelpelinjen for å velge den, og drar den deretter til en ny plassering.

  3. Hvis du vil slette en hjelpelinje, klikker du hjelpelinjen for å velge den, og deretter klikker du DEL-tasten.

  4. For å slette alle hjelpelinjer, høyreklikker du linjalområdet og velger Fjern alle hjelpelinjer eller Fjern hjelpelinjer på side.

  5. For å endre farge på hjelpelinjen, går du til hamburgermenyen > Innstillinger (Windows) eller Acrobat > Innstillinger (macOS), og deretter velger du Enheter og hjelpelinjer fra venstre panel. Deretter velger du ruten Farge på hjelpelinje , og velger en ny farge fra alternativene.

Måle objekters høyde, bredde eller omfang

Du kan også bruke mål objekter-verktøyet til å måle avstander og områder med objekter i PDF-dokumenter. Måleverktøyene er nyttige for å vise avstander og områder knyttet til objekter i et skjema eller i en CAD-tegning (computer-aided design). Du kan også bruke verktøyene til å måle bestemte områder i et dokument før du sender det til et trykkeri. Måleverktøyene er tilgjengelig for Acrobat Reader-brukere bare hvis den som opprettet PDF-filen, har aktivert målefunksjonalitet.

Når du bruker måleverktøy, viser informasjonspanelet for mål informasjon om målene, for eksempel gjeldende mål, deltaverdier og skaleringsforhold. Acrobat setter inn kommentarer med verdiene som er beregnet for avstand, omkrets eller område.

Måleverktøy i Acrobat
Måleverktøy

A. Måleverktøylinje B. Objekt som måles C. Informasjonspanel for mål

  1. Fra menyen med Alle verktøy velger du Mål objekt.

    Den viser verktøysettet Mål objekt i det venstre panelet.

  2. Velg Måleverktøy fra Mål objekt til venstre.

    Den viser Måleverktøy-linjen og informasjonspanelet for måling.

  3. Hvis du vil måle områder i PDF-dokumentet, velger du en av følgende måletyper:
    • Velg Avstandsverktøy for å måle avstanden mellom to punkter. Klikk det første punktet, flytt pekeren til det andre punktet, og klikk på nytt.

    • Velg Perimeterverktøy  for å måle et sett med avstander mellom flere punkter. Klikk på hvert punkt du vil måle. Dobbeltklikk deretter på det siste punktet.

    • Velg Områdeverktøy for å måle området i linjesegmentene du tegner. Klikk på hvert punkt du vil måle. Når du har klikket på minst to punkter, klikker du det første punktet for å fullføre områdemålingen.

  4. Når du måler objekter, gjør du følgende:

    • For å feste målingen til slutten av en linje, velger du Fest til baner

    • For å feste målingen til endepunktet på en linje, velger du Fest til endepunkter

    • Hvis du vil feste målingen til midtpunktet på en linje, velger du Fest til midtpunkter

    • For å feste målingen til skjæringspunktet for flere linjer, velger du Fest til skjæringspunkter

    • Hold nede Skift-tasten for å begrense målelinjene til økninger på 45º.

    • For å avbryte en måling, høyreklikker du på og velger Avbryt måling.

    • For å slette en målmarkering, klikker du på den med måleverktøyet og trykker på Delete-tasten.

Alternativer for Angi måleverktøy

For å angi alternativer for måleverktøy, velger du verktøyet og høyreklikker et sted i PDF-filen. Det viser følgende alternativer:

  • Endre skaleringsforhold og presisjon  – For å endre skaleringsforholdet (for eksempel 3:2) og målenheten for tegneområdene.
  • Endre markeringsetikett – For å legge til eller endre teksten som vises med målingen.
  • Deaktiver/aktiver målmarkering – Når aktivert, legges målelinjene du tegner til i PDF-en. Når deaktivert, forsvinner målelinjene når du måler et annet objekt eller velger et annet verktøy.
  • Slå Orto på/av – Når aktivert er målelinjene bare ortografiske.
  • Vis/skjul linjaler– Vis eller skjul loddrette og vannrette linjaler på siden.
  • Fest til sideinnhold / Ikke fest til sideinnhold –  Slå på eller av alle Fest-aktiveringer.
  • Eksporter målmarkering til Excel – Lagre informasjonen for alle målene i PDF-en i en CSV-fil.
  • Innstillinger – Åpne innstillingene for Måling (2D).

Angi målingsinnstillinger

Du kan angi innstillingene for 2D-måling for å bestemme hvordan 2D-data måles. Dette gjør du ved å gå til  > Innstillinger og velge Måling (2D) fra det venstre panelet. Konfigurer deretter følgende alternativer:

  • Bruk skalering og enheter fra dokument (når tilgjengelig) – Når aktivert, brukes målingsenheter basert på enhetene som er generert fra det opprinnelige dokumentet, hvis disse finnes. Deaktiver dette alternativet for å angi målenhetene manuelt.
  • Bruk ortografiske linjer – Når aktivert er målingslinjene bare ortografiske.
  • Målingslinjefarge – Angir fargen eller linjen som vises når du tegner.
  • Aktiver målingsmarkering – Når aktivert legges målingslinjene du tegner til i PDF-filen. Når deaktivert, forsvinner målelinjene når du måler et annet objekt eller velger et annet verktøy. Du kan bruke standardetikettene for måling, eller angi din egen etikett.
  • Bruk standard ledelinjelengde (bare avstandsverktøy) – Når fravalgt, flytter du musen for å bestemme ledelinjelengden hver gang du tegner et avstandsmål.
  • Standard linjestart – Angir utseendet på startlinjen i avstandsmålinger.
  • Standard sluttlinje – Angir utseendet på sluttlinjen i avstandsmålinger.
  • Bildetekststil (bare avstandsverktøy) – Angir om teksten for avstandsmålingen er innenfor eller over målelinjen.
  • Standard ledelinjelengde (bare avstandsverktøy) – Angir ledelinjelengden som vises på én side av målepunktene.
  • Standard ledelinjeforlengelse over linje (bare avstandsverktøy) – Angir ledelinjeforlengelsen som vises over målelinjen.
  • Standard ledelinjeforskyvning fra linjepunkt (bare avstandsverktøy) – Angir størrelsen på mellomrommet som vises mellom målepunktene og ledelinjen.
  • Innstillinger for 2D-festing – Angi festeatferden. Følsomhet angir hvor nært pekeren må være elementet det skal festes til. Festehintfarge angir fargen på festelinjen som vises når du holder pekeren over objektet.
Merk:

I Acrobat Reader gjelder disse måleinnstillingene for PDF-filer som har kommentering aktivert.

Vise markørkoordinater

Markørkoordinatene viser koordinatposisjonen for pekeren innenfor dokumentruten. Posisjonsnummereringen begynner øverst til venstre i dokumentet. Markørkoordinatene viser også bredden og høyden på et merket objekt mens du skalerer det.

For å vise x- og y-koordinater:

  1. (Windows) Velg hamburgermenyen > Vis > Vis/skjul > Markørkoordinater.

    (macOS) Velg Vis > Vis/skjul > Markørkoordinater.

  2. Flytt markøren for å vise x- og y-koordinater.

For å endre målenheter for markørkoordinater:

  1. (Windows) Velg hamburgermenyen > Innstillinger
    (macOS) Velg Acrobat > Innstillinger.

  2. Fra det venstre panelet i dialogboksen Innstillinger, velger du Enheter og hjelpelinjer.

  3. Velg Side- og linjalenheter og velg en annen målenhet.

Endre horisontal skalering

  1. Åpne en PDF-fil. Velg Rediger fra den globale linjen øverst til venstre.

  2. Velg teksten du vil endre.

  3. Velg Horisontal skalering fra ruten til venstre under FORMATER TEKST.
