Egyenes vonalszegmensek rajzolása a Toll eszközzel

A Toll eszközzel rajzolható legegyszerűbb görbe az egyenes vonal, mely a Toll eszközzel két szerkesztőpontot létrehozva húzható meg. A vonal létrehozása után minden további kattintással új sarokpont jön létre, melyek egyenes vonalszegmenseket kötnek össze.

Egyenes vonalak rajzolása a toll eszközzel
A Toll eszközzel egyet-egyet kattintva egyenes szegmensek hozhatók létre.

  1. Váltson a Toll eszközre.
  2. Helyezze a Toll eszközt oda, ahol az egyenes szegmenst kezdeni szeretné, és kattintson egyet (húzás nélkül) az első szerkesztőpont elhelyezéséhez.

    Megjegyzés:

    Az elsőként megrajzolt szegmens csak a második szerkesztőpont elhelyezése után válik láthatóvá. (A Photoshop programban a Gumisáv nevű beállítással előzetesen megjeleníthetők a rajzolt görbeszegmensek.) Továbbá ha azt látja, hogy irányszegmensek jelentek meg, akkor véletlenül elhúzta a Toll eszközt a kattintás után; válassza a Szerkesztés menü Visszavonás parancsát, és próbálkozzon újból.

  3. Kattintson azon a ponton, ahová a szegmens végét szeretné helyezni (ha eközben a Shift billentyűt lenyomva tartja, a szegmens szögét 45° többszörösére korlátozhatja).
  4. Folytassa az egyenes szegmensek sorozatát újabb szerkesztőpontok elhelyezésével.

    A legutoljára létrehozott szerkesztőpont mindig tömör négyzetként lesz látható, ami jelzi, hogy a pont ki van jelölve. A korábban létrehozott pontok üressé válnak és kijelölésük megszűnik, amikor újabb szerkesztőpontok jönnek létre.

  5. Fejezze be a görbe rajzolását a következő műveletek egyikével:
    • A görbe bezárásához helyezze a Toll eszközt az első (üres) szerkesztőpontra. A Toll eszköz mutatója mellett egy kis kör jelenik meg , amikor a mutató a megfelelő helyre került. Kattintson és az egérmutatót nyomva tartva húzza a mutatót a görbe bezárásához.

    Megjegyzés:

    Az InDesign programban úgy is bezárhat egy görbét, hogy kijelöli az objektumot és az Objektum > Görbék > Görbe bezárása parancsra kattint.

    • Ha nyitva szeretné hagyni a görbét, a Ctrl (Windows) vagy a Command (Mac OS) billentyűt nyomva tartva kattintson az összes objektumon kívül bárhová.

      A görbét úgy is nyitva hagyhatja, hogy másik eszközre vált, vagy a Kijelölés menü Kijelölés megszüntetése (Illustrator), illetve a Szerkesztés menü Minden kijelölés megszüntetése (InDesign) menüpontjára kattint. Az InDesign vagy az Illustrator programban egyszerűen az Enter vagy a Return billentyű megnyomásával is nyitva hagyhatja a görbét.

Ívek rajzolása a Toll eszközzel

Ívet úgy hozhat létre, hogy elhelyez egy új szerkesztőpontot ott, ahol az ívnek irányt kell váltania, és az irányszegmensek mozgatásával beállítja az ív alakját. Az irányszegmensek hossza és lejtése határozza meg az ív alakját.

Az ívek szerkesztése is könnyebbé válik és a rendszer is gyorsabban tudja megjeleníteni és nyomtatni azokat, ha a lehető legkevesebb szerkesztőpontot használja a megrajzolásukhoz. A túl sok szerkesztőponttal megrajzolt ívekben nem kívánt egyenetlenségek is jelentkezhetnek. Ehelyett használjon kevesebb, egymástól távolabb helyezett szerkesztőpontot, és gyakorolja az ívformálást az irányszegmensek nyújtásával és mozgatásával.

  1. Váltson a Toll eszközre.
  2. Helyezze a Toll eszközt arra a pontra, ahol az ívet kezdeni szeretné, és tartsa nyomva az egérgombot.

    Megjelenik az első szerkesztőpont, és a Toll eszköz mutatója nyílheggyé változik. (A Photoshop programban a mutató alakja csak a húzás megkezdésekor változik meg.)

  3. Húzza a mutatót az ív lejtésének megadásához, majd engedje fel az egérgombot.

    Általános szabályként az irányszegmenst a következőként elhelyezendő szerkesztőpont helyétől mért távolság egyharmadáig érdemes hosszabbítani. (Később az irányszegmens mindkét felét módosíthatja.)

    A Shift billentyű lenyomva tartásával az eszköz mozgását 45° többszöröseire korlátozhatja.

    Az ív első pontjának megrajzolása
    Az ív első pontjának megrajzolása

    A. A Toll eszköz elhelyezése B. A húzás megkezdése (lenyomva tartott egérgombbal) C. Az irányszegmensek hosszabbítása húzással
  4. Helyezze a Toll eszközt arra a pontra, ameddig az ívszegmenst rajzolni szeretné, és tegye a következők egyikét:
    • C alakú ív rajzolásához húzza az eszközt az előző irányszegmenssel ellenkező irányba. Ezután engedje fel az egérgombot.

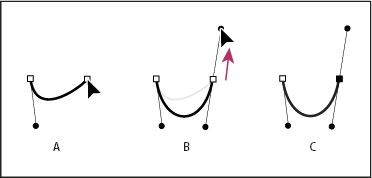

    Az ív második pontjának megrajzolása
    Az ív második pontjának megrajzolása

    A) Második simított pont húzása megkezdve B) Az előző irányszegmenstől elhúzva, a C-görbe létrehozása C) A végeredmény, az egérgomb felengedése után

    • S alakú ív létrehozásához húzza az eszközt az előző irányszegmenssel megegyező irányba. Ezután engedje fel az egérgombot.

    S alakú ív rajzolása
    S alakú ív rajzolása

    A) Új simított pont húzása megkezdve B) Az előző irányszegmenssel megegyező irányban húzva, egy S-görbe létrehozása C) A végeredmény, az egérgomb felengedése után

    Megjegyzés:

    (Csak a Photoshop programban) Az ív irányának nagy mértékű megváltoztatásához engedje fel az egérgombot, majd az Alt (Windows), illetve az Option (Mac OS) billentyű lenyomva tartása mellett húzza az eszközt az iránypontról az ív irányába. Engedje fel az Alt (Windows) vagy Option (Mac OS) billentyűt és az egér gombját, helyezze át a mutatót oda, ahol a szegmens végződését szeretné, majd húzza az ellentétes irányban a görbeszegmens befejezéséhez.

  5. Ezután a Toll eszközt különböző pontokból húzva simított ívek sorozatát hozhatja létre. Fontos megjegyezni, hogy a szerkesztőpontok az egyes ívek kezdő- és végpontjára kerülnek, nem pedig az ívek csúcsára.

    Megjegyzés:

    Adott szerkesztőpont irányszegmenseit megtörheti az Alt (Windows), illetve az Option (Mac OS) billentyű nyomva tartása mellett húzva az irányszegmenseket.

  6. Fejezze be a görbe rajzolását a következő műveletek egyikével:
    • A görbe bezárásához helyezze a Toll eszközt az első (üres) szerkesztőpontra. A Toll eszköz mutatója mellett egy kis kör jelenik meg , amikor a mutató a megfelelő helyre került. Kattintson és az egérmutatót nyomva tartva húzza a mutatót a görbe bezárásához.

    Megjegyzés:

    Az InDesign programban úgy is bezárhat egy görbét, hogy kijelöli az objektumot és az Objektum > Görbék > Görbe bezárása parancsra kattint.

    • Ha nyitva szeretné hagyni a görbét, a Ctrl (Windows) vagy a Command (Mac OS) billentyűt nyomva tartva kattintson az összes objektumon kívül bárhová.

      A görbét úgy is nyitva hagyhatja, hogy másik eszközre vált, vagy a Kijelölés menü Kijelölés megszüntetése (Illustrator), illetve a Szerkesztés menü Minden kijelölés megszüntetése (InDesign) menüpontjára kattint.

Szerkesztőpontok áthelyezése rajzolás közben

  1. Miután lenyomta az egérgombot a szerkesztőpont létrehozásához, tartsa nyomva, majd a szóközbillentyűt is lenyomva húzza át a szerkesztőpontot a kívánt helyre.

Görbe rajzolásának befejezése

A görbék rajzolását az alábbi módokon fejezheti be:

  1. Görbe bezárásához helyezze a Toll eszközt az első (üres) szerkesztőpontra. A Toll eszköz mutatója mellett egy kis kör jelenik meg , amikor a mutató a megfelelő helyre került. Kattintson és az egérmutatót nyomva tartva húzza a mutatót a görbe bezárásához.

    Megjegyzés:

    Az InDesign programban úgy is bezárhat egy görbét, hogy kijelöli az objektumot és az Objektum > Görbék > Görbe bezárása parancsra kattint.

  2. Ha nyitva szeretne hagyni egy görbét, a Ctrl (Windows) vagy a Command (Mac OS) billentyűt nyomva tartva kattintson az összes objektumon kívül bárhová.

A görbét úgy is nyitva hagyhatja, hogy másik eszközre vált, vagy a Kijelölés menü Kijelölés megszüntetése (Illustrator), illetve a Szerkesztés menü Minden kijelölés megszüntetése (InDesign) menüpontjára kattint. Az InDesign programban egyszerűen az Enter vagy a Return billentyű megnyomásával is nyitva hagyhatja a görbét.

Ívek rajzolása egyenes vonalak után

  1. A Toll eszközzel kattintva helyezzen el két sarokpontot egy egyenes szegmens létrehozásához.
  2. Helyezze a Toll eszközt a kijelölt végpontra. Az Illustrator és az InDesign programban ekkor, ha az eszköz a megfelelő helyen van, egy pontkonvertálás ikon jelenik meg a Toll eszköz mutatóján (a Photoshop programban a mutatón egy kis átlós vonal jelenik meg). Az ezután létrehozandó ív lejtésének megadásához kattintson a szerkesztőpontra, és húzza az ekkor megjelenő irányszegmenst.
    Ívelt szegmens rajzolása egyenes szegmens után (. rész)
    Ívelt szegmens rajzolása egyenes szegmens után (1. rész)

    A. Az egyenes szegmens kész B. A Toll eszköz végpontra helyezése (a pontkonvertálás ikon csak az Illustrator és az InDesign programokban jelenik meg) C. Az iránypont húzása
  3. Helyezze a tollat arra a pontra, ahová a következő szerkesztőpontot szeretné helyezni; ezután kattintással (és szükség szerint az eszköz húzásával) az új szerkesztőpontot elhelyezve fejezze be az ív rajzolását.
    Ívelt szegmens rajzolása egyenes szegmens után
    Ívelt szegmens rajzolása egyenes szegmens után (2. rész)

    A. A Toll eszköz elhelyezése B. Az irányszegmens húzása C. Az új ívelt szegmens kész

Egyenes vonalak rajzolása görbék után

  1. A Toll eszköz húzásával hozza létre a görbetöredék első egyengetett sarokpontját, és engedje fel az egérgombot.
  2. Helyezze a Toll eszközt arra a pontra, ahol a görbetöredéket be szeretné fejezni, és engedje fel az egérgombot.
    Egyenes szegmens ívelt szegmens után
    Egyenes szegmens rajzolása ívelt szegmens után (1. rész)

    A. Az ívelt szegmens első simított pontjának létrehozása és a Toll eszköz végpontra helyezése B. Az ív befejezése húzással
  3. Helyezze a Toll eszközt a kijelölt végpontra. Amint a Toll eszköz mutatója a megfelelő helyre kerül, a mutató mellett megjelenik egy pontkonvertálás ikon. Kattintson a szerkesztőpontra a simított pont sarokponttá konvertálásához.
  4. Mozgassa a Toll eszközt oda, ahová az egyenes szegmens végét szeretné helyezni, és azon a ponton kattintva fejezze be az egyenes szegmens rajzolását.
    Egyenes szegmens ívelt szegmens után
    Egyenes szegmens rajzolása ívelt szegmens után (2. rész)

    A. A Toll eszköz ráhelyezése a meglévő végpontra B. Kattintás a végponton C. Kattintás a következő sarokponton

Sarokponton kapcsolódó két ívelt szegmens rajzolása

  1. A Toll eszköz húzásával hozza létre az ívelt szegmens első simított pontját.
  2. Mozgassa a Toll eszközt a második simított pont kívánt helyére, és húzással hozza létre a pontot; majd az Alt (Windows), illetve az Option (Mac OS) billentyűt nyomva tartva húzza az irányszegmenst annak átellenes vége felé a következő ív lejtésének megadásához. Engedje fel a billentyűt és az egérgombot.

    Ez a művelet átalakítja a simított pontot sarokponttá azzal, hogy elválasztja egymástól az irányszegmenseket.

  3. Vigye a Toll eszközt arra a pontra, ahová a második ívelt szegmens végét szeretné helyezni, és húzással hozzon létre egy új simított pontot a második ívelt szegmens befejezéséhez.
Két ív rajzolása
Két ív rajzolása

A. Új simított pont létrehozása húzással B. Az irányszegmensek szétválasztása az Alt/Option billentyű nyomva tartása melletti húzással, és az irányszegmens felfelé mozgatása C. A mutató harmadszori elmozgatása és húzása utáni végeredmény
