Voordat u begint

We brengen een nieuwe, meer intuïtieve productervaring uit. Als het scherm dat hier wordt weergegeven, niet overeenkomt met uw productinterface, selecteert u Help voor uw huidige ervaring.

In de nieuwe interface worden de tools aan de linkerkant van het scherm weergegeven.

Gebruikersrasters

U kunt rasters gebruiken om tekst en objecten in een document nauwkeurig uit te lijnen. Als u rasters inschakelt, wordt een kader van kruisende lijnen weergegeven waarmee u verschillende elementen correct kunt uitlijnen.

Met de optie Uitlijnen op raster lijnt u een object uit op de dichtstbijzijnde rasterlijn wanneer u het object verplaatst.

Als u het raster wilt weergeven of verbergen, selecteert u linksboven het hamburgermenu (Windows) > Weergave of direct Weergave (macOS) > Tonen/verbergen > Linialen en rasters > Raster. Als het raster wordt weergegeven, ziet u een vinkje naast de naam van de opdracht.

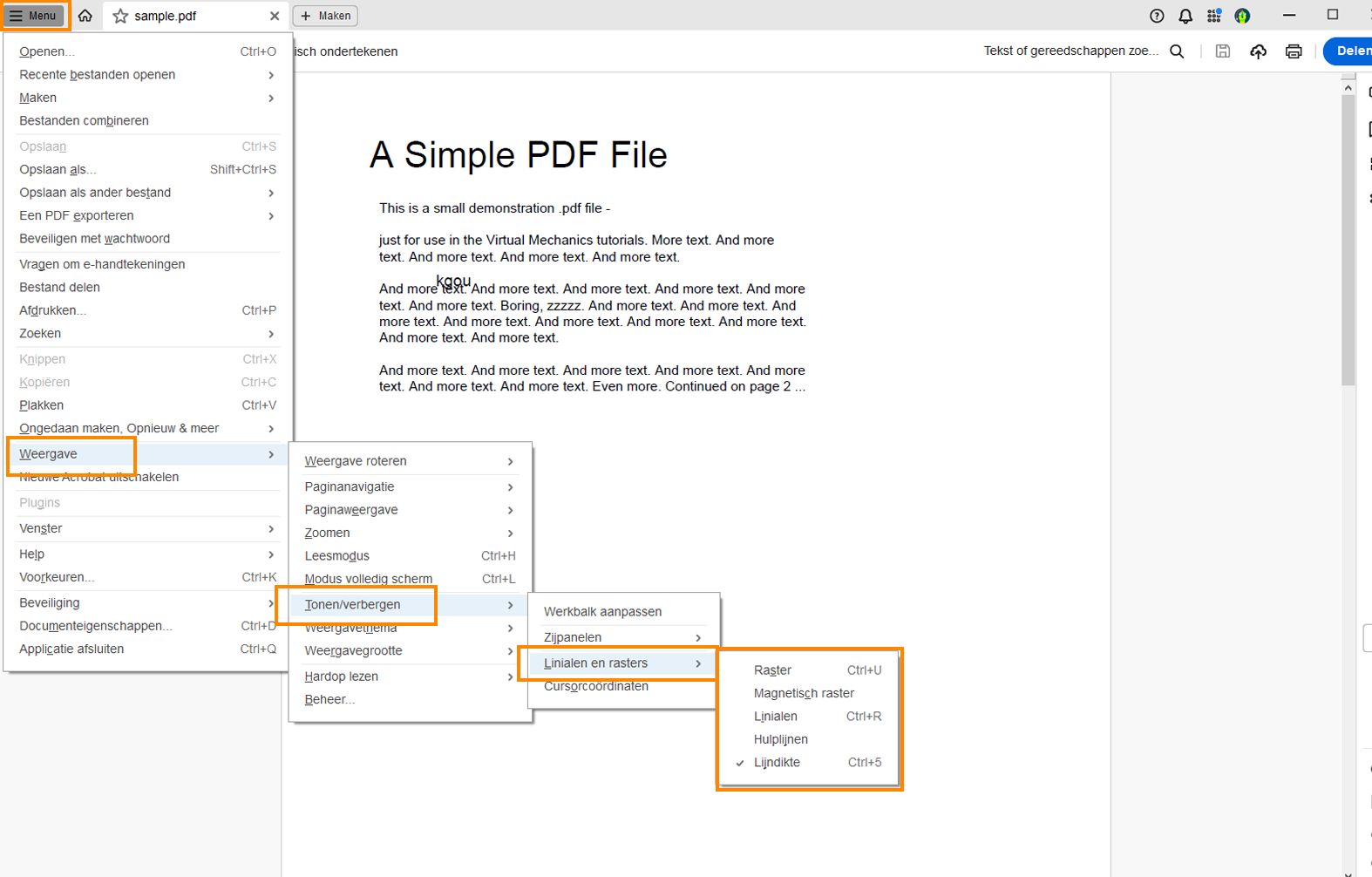

Gebruik rasters, hulplijnen en metingen in Adobe Acrobat PDF's.

Als u de optie Uitlijnen op raster wilt in- of uitschakelen, selecteert u het hamburgermenu (Windows)  > Weergave of direct Weergave (macOS) > Tonen/verbergen > Linialen en rasters > Uitlijnen op raster.

De rasterweergave wijzigen

  1. (Windows) Selecteer het hamburgermenu  > Voorkeuren.
    (macOS) Selecteer Acrobat > Voorkeuren.

  2. Selecteer in het linkerdeelvenster Eenheden en hulplijnen.

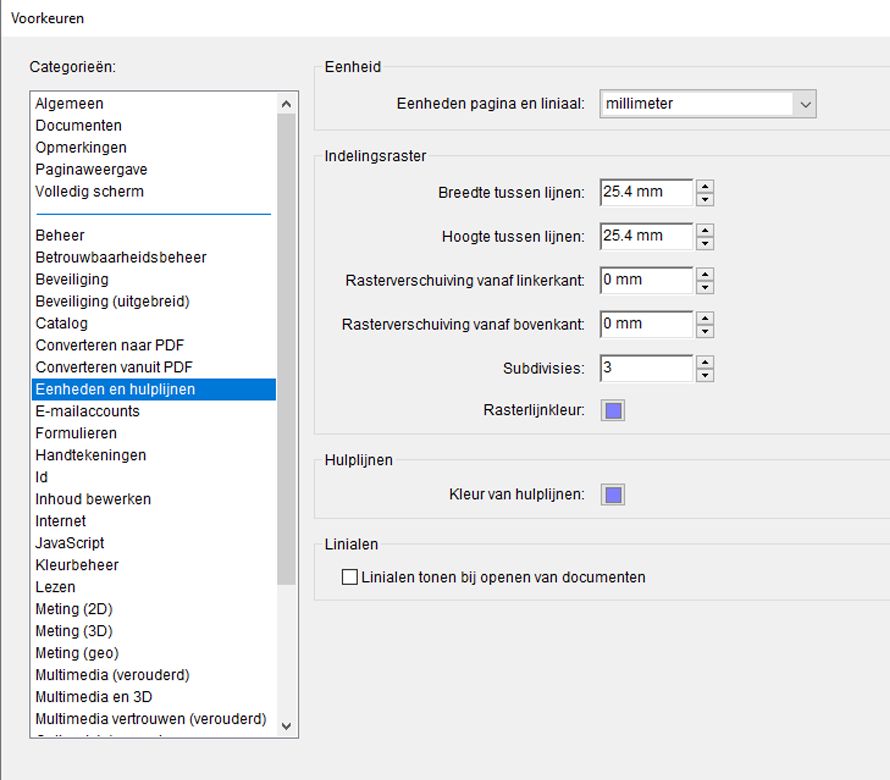

    Rasterinstellingen wijzigen.

  3. Wijzig de rasterinstellingen als volgt:

    • Om de afstand tussen rasterlijnen te wijzigen, voert u een waarde in voor Breedte tussen lijnen en Hoogte tussen lijnen.

    • Als u de oorsprong van het raster wilt wijzigen, voert u een waarde in voor Rasterverschuiving vanaf linkerrand en Rasterverschuiving vanaf bovenrand.

    • Als u het aantal subdivisies binnen elk rastervierkant wilt wijzigen, voert u een waarde in voor Subdivisies. Subdivisielijnen zijn lichter dan rasterlijnen.

    • Als je de kleur van de rasterlijnen wilt wijzigen, selecteert u het vierkant Rasterlijnkleur en kiest u een nieuwe kleur uit de opties.

Linialen en hulplijnen gebruiken

Met horizontale en verticale linialen kunt u de grootte van objecten in uw document controleren. U kunt ook hulplijnen maken om objecten, zoals formuliervelden, gemakkelijk uit te lijnen. U kunt de maateenheid en de kleur wijzigen die voor de liniaal worden gebruikt.

  • Als u linialen wilt weergeven, selecteert u het hamburgermenu  (Windows) > Weergave of direct Weergave (macOS) > Tonen/verbergen > Linialen en rasters > Linialen.
  • Als u hulplijnen wilt weergeven of verbergen, selecteert u het hamburgermenu  (Windows) > Weergave of direct Weergave (macOS) > Tonen/verbergen > Linialen en rasters > Hulplijnen.

Linialen en hulplijnen gebruiken

  1. Om een horizontale hulplijn te maken, sleept u vanaf de horizontale liniaal naar beneden of dubbelklikt u op een locatie op de verticale liniaal.

    Om een verticale hulplijn te maken, sleept u vanaf de verticale liniaal naar rechts of dubbelklikt u op een locatie op de horizontale liniaal.

  2. Als u een hulplijn wilt verplaatsen, klikt u op de hulplijn om deze te selecteren en sleept u deze vervolgens naar een nieuwe locatie.

  3. Als u een hulplijn wilt verwijderen, klikt u op de hulplijn om deze te selecteren en drukt u op de toets Delete.

  4. Als u alle hulplijnen wilt verwijderen, klikt u met de rechtermuisknop in het liniaalgebied en selecteert u Alle hulplijnen wissen of Hulplijnen wissen op pagina.

  5. Als u de kleur van de hulplijnen wilt wijzigen, gaat u naar het hamburgermenu > Voorkeuren (Windows) of naar Acrobat > Voorkeuren (macOS) en selecteert u vervolgens in het linkerdeelvenster Eenheden en hulplijnen. Selecteer vervolgens het vierkant Hulplijnkleur en selecteer een nieuwe kleur uit de opties.

De hoogte, breedte of het gebied van objecten meten

U kunt de tools 'Objecten meten' gebruiken om afstanden en oppervlakken van objecten in PDF-documenten te meten. De meettools zijn handig voor het weergeven van de afstanden en gebieden die aan objecten zijn gekoppeld in de vorm van computerondersteunde ontwerptekeningen (CAD). U kunt met deze tools ook bepaalde gebieden van een document meten voordat u het document naar een drukker stuurt. Deze gereedschappen zijn alleen beschikbaar voor gebruikers van Acrobat Reader als de maker van de PDF de functionaliteit voor metingen heeft ingeschakeld.

Als u een meetinstrument gebruikt, wordt in het venster Meetgegevens informatie over de meting weergegeven, zoals de huidige meting, deltawaarden en schaalverhouding. Acrobat voegt opmerkingen in met de berekende waarden voor afstand, omtrek of gebied.

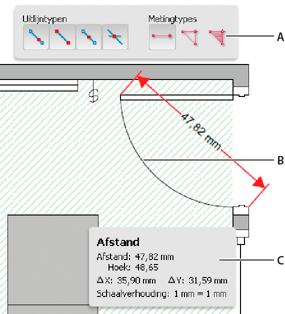

Meetgereedschappen in Acrobat
Meetgereedschappen

A. Werkbalk Meten B. Object dat wordt gemeten C. Het deelvenster Metinggegevens

  1. Selecteer Object meten in het menu Alle tools.

    Het geeft de toolset Object meten in het linkerdeelvenster weer.

  2. Selecteer in het menu Object meten aan de linkerkant de optie Meettool.

    De werkbalk Meten en het deelvenster Meetinformatie worden weergegeven.

  3. Als u gebieden van uw PDF-document wilt meten, gaat u op een van de volgende manieren te werk:

    • Selecteer het gereedschap Afstand om de afstand tussen twee punten te meten. Klik op het eerste punt, ga met de aanwijzer naar het tweede punt en klik op het tweede punt.

    • Selecteer het Omtrektool  om een reeks afstanden tussen meerdere punten te meten. Klik op elk punt dat u wilt meten. Dubbelklik vervolgens op het laatste punt.

    • Selecteer de tool Oppervlak om de oppervlakte te meten binnen de lijnsegmenten die u tekent. Klik op elk punt dat u wilt meten. Nadat u minstens twee punten hebt aangeklikt, klikt u op het eerste punt om de oppervlaktemeting te voltooien.

  4. Ga tijdens het meten van objecten op een van de volgende manieren te werk:

    • Om de meting vast te leggen aan het einde van een lijn selecteert u Uitlijnen op paden

    • Om de meting vast te leggen op het eindpunt van een lijn selecteert u Uitlijnen op eindpunten

    • Om de meting vast te leggen op het middelpunt van een lijn selecteert u Uitlijnen op middelpunten

    • Om de meting vast te leggen op de doorsnede van meerdere lijnen selecteert u Uitlijnen op snijpunten

    • Als u de meetlijnen tot stappen van 45º wilt beperken, houdt u de Shift-toets ingedrukt.

    • Als u een meting wilt onderbreken, klikt u met de rechtermuisknop en kiest u Meting annuleren.

    • Om een meetopmaak te verwijderen klikt u erop met de meettool en drukt u op de toets Delete.

Opties voor de meettool instellen

Om de opties van de meettool in te stellen selecteert u de tool en klikt u vervolgens met de rechtermuisknop ergens op de PDF. De volgende opties worden weergegeven:

  • Schaalverhouding en precisie wijzigen - De schaalverhouding (zoals 3:2) en maateenheid op de tekengebieden wijzigen.
  • Markeringslabel wijzigen - De tekst die bij de meting verschijnt, toevoegen of wijzigen.
  • Meetmarkering uitschakelen/inschakelen - Indien dit is ingeschakeld, worden de meetlijnen die u tekent, toegevoegd aan de PDF. Wanneer deze optie is uitgeschakeld, worden er geen meetlijnen weergeven wanneer u een ander object meet of een andere tool selecteert.
  • Ortho aan/uit zetten - Indien dit is ingeschakeld, zijn de meetlijnen alleen orthografisch.
  • Linialen tonen/verbergen - Verticale en horizontale linialen op de pagina tonen of verbergen.
  • Uitlijnen op paginacontent/Niet uitlijnen op paginacontent - Schakel alle uitlijningen in of uit.
  • Meetmarkering exporteren naar Excel - Sla de informatie voor alle metingen in uw PDF op in een CSV-bestand.
  • Voorkeuren - Open de voorkeuren voor metingen (2D).

Meetvoorkeuren instellen

U kunt de voorkeuren voor 2D-metingen instellen om te bepalen hoe 2D-gegevens worden gemeten. Ga hiervoor naar > Voorkeuren en selecteer vervolgens Meten (2D) in het linkerdeelvenster en configureer de volgende opties:

  • Schalen en eenheden uit document gebruiken (indien aanwezig) - Indien dit is ingeschakeld, worden de metingen op basis van de eenheden in het originele document gebruikt, indien aanwezig. Deselecteer deze optie om de meeteenheden handmatig op te geven.
  • Orthografische lijnen gebruiken - Indien ingeschakeld, zijn meetlijnen alleen orthografisch.
  • Lijnkleur meten - Hiermee geeft u de kleur of de lijn op die verschijnt tijdens het tekenen.
  • Maatmarkeringen uitschakelen - Indien ingeschakeld, worden de meetlijnen die u tekent toegevoegd aan de PDF. Wanneer deze optie is uitgeschakeld, worden er geen meetlijnen weergeven wanneer u een ander object meet of een ander gereedschap selecteert. U kunt gebruikmaken van de standaardmaatlabels of een eigen label opgeven.
  • Gebruik de standaardlengte voor leader (alleen tool Afstand) - Wanneer deze optie is uitgeschakeld, beweegt u, elke keer dat u een afstandsmeting tekent, de muis om de leader-lengte te bepalen.
  • Standaard startlijn - Hiermee geeft u het uiterlijk van de startlijn in afstandsmetingen op.
  • Standaard eindlijn - Hiermee geeft u het uiterlijk van de eindlijn bij afstandsmetingen op.
  • Bijschriftstijl (alleen tool Afstand) - Hiermee geeft u op of het bijschrift voor de afstandsmeting binnen of boven de meetlijn staat.
  • Standaard lengte leader (alleen tool Afstand) - Hiermee geeft u de lengte van de lijn-leader op die aan één kant van de meetpunten verschijnt.
  • Standaardleaderuitbreiding boven lijn (alleen de tool Afstand) (alleen tool Afstand) - Hiermee geeft u de lengte op van de lijnleaderuitbreiding die boven de meetlijn staat.
  • Standaard leader-offset tussen lijnpunten (alleen tool Afstand) - Hiermee geeft u de hoeveelheid lege ruimte op die verschijnt tussen de meetpunten en de leader.
  • Instellingen voor 2D magnetisch- Hiermee geeft u de werking van magnetisch uitlijnen op. De gevoeligheid geeft aan hoe dicht u de aanwijzer bij het item moet houden dat magnetisch is. Met Tipkleur magnetisch geeft u op in welke kleur de magnetische lijn wordt weergegeven wanneer u de aanwijzer op het object houdt.
Opmerking:

In Acrobat Reader zijn de meetvoorkeuren van toepassing op PDF-bestanden waarin de functie voor opmerkingen is ingeschakeld.

Cursorcoördinaten weergeven

De cursorcoördinaten tonen de coördinatenpositie van de cursor binnen het documentvenster. De positienummering begint in de linkerbovenhoek van het document. Cursorcoördinaten toont ook de breedte en hoogte van een geselecteerd object terwijl u het formaat aanpast.

X- en y-coördinaten bekijken:

  1. (Windows) Selecteer het hamburgermenu > Weergeven > Tonen/Verbergen > Cursorcoördinaten.

    (macOS) Selecteer Weergave > Tonen/Verbergen > Cursorcoördinaten.

  2. Verplaats de muisaanwijzer om de X- en Y-coördinaten weer te geven.

De maateenheden van de cursorcoördinaten wijzigen:

  1. (Windows) Selecteer het hamburgermenu > Voorkeuren.
    (macOS) Selecteer Acrobat > Voorkeuren.

  2. Selecteer Eenheid en hulplijnen in het linkerdeelvenster van het venster Voorkeuren.

  3. Selecteer het vervolgkeuzemenu Pagina- en liniaaleenheden en kies een andere maateenheid.

Horizontale schaling wijzigen

  1. Open een PDF. Selecteer Bewerken in de algemene balk linksboven.

  2. Selecteer de tekst die u wilt wijzigen.

  3. Selecteer Horizontale schaling in het linkerdeelvenster onder TEKST OPMAKEN.

 Adobe

Krijg sneller en gemakkelijker hulp

Nieuwe gebruiker?

Snelle koppelingen

Al je lidmaatschappen weergeven Je lidmaatschappen beheren
Snelle koppelingen weergeven
Snelle koppelingen verbergen

Juridische kennisgeving    |    Online privacybeleid
