Photoshop-rajztáblák

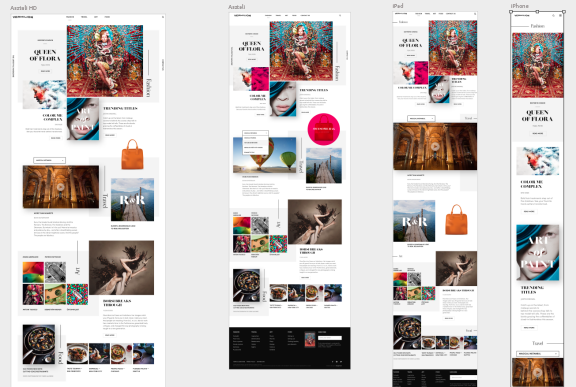

Rajztáblák különböző eszközökhöz ugyanazon a vásznon

A webes vagy UX-tervezők egyre gyakrabban találkoznak több eszközre vonatkozó webhely- vagy alkalmazástervezési feladattal. A rajztáblák azzal teszik gördülékennyé a tervezést, hogy korlátlan méretű vásznat biztosítanak a különböző eszközökre és kijelzőkre szabott tervek elrendezéséhez. Rajztáblák létrehozásánál számos rögzített méretből választhat, de meghatározhat egyéni rajztáblaméretet is.

A rajztáblák azok számára is hasznosak, akik rendszerint csak egyféle kijelzőméretre terveznek. Webhely tervezésénél például arra használhatók, hogy a különböző oldalak terveit egymás mellett, megfelelő környezetben lehessen megjeleníteni.

Megjegyzés:

A rajztáblákat az RGB színmódhoz és a korszerű grafikus processzorral történő rajzolási módhoz optimalizálták.

Tehát mi is az a rajztábla?

A rajztábla speciális típusú rétegcsoportként fogható fel. A rajztábla elrejti a benne foglalt elemek táblahatárokon kívül eső tartalmát. A rajztábla elemeinek hierarchiája a Rétegek panelen, a rétegekkel és rétegcsoportokkal együtt látható. A rajztáblák rétegeket és rétegcsoportokat is tartalmazhatnak, másik rajztáblát azonban nem.

Vizuális értelemben a rajztáblák egy adott dokumentumon belüli egyedi vásznakként működnek. A dokumentum azon rétegei, amelyek nem részei rajztáblának, a Rétegek panel tetején, csoportosítva jelennek meg, és megjelenésüket nem korlátozza egy rajztábla sem.

Rajztábla-beállítások

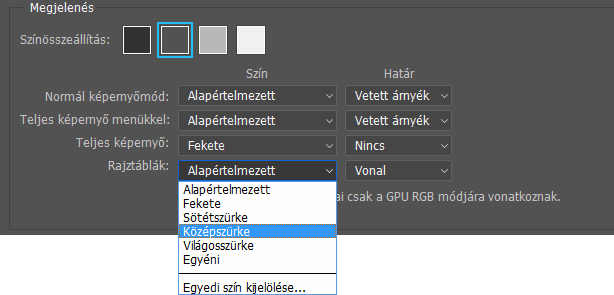

Saját rajztábláinak a Beállítások > Felhasználói felület > Megjelenés > Rajztáblák menüpontból elérhető beállításokkal adhat egyéni megjelenést. Itt kiválaszthatja a rajztábla maszkszínét, valamint megadhatja, hogy a rajztáblaszegélyek látsszanak-e vagy rejtettek legyenek-e.

Photoshop rajztábla-beállításai

Rajztábla-dokumentum létrehozása

  1. Válasza Photoshop Fájl > Új parancsát.
  2. Az Új párbeszédpanelen adjon nevet a dokumentumnak, például azt, hogy iPhone webhely.
  3. A Dokumentum típus legördülő menüben válassza a Rajztábla lehetőséget.
  4. Válasszon egyet a Rajztábla mérete mezőben szereplő több mint 35 különböző készlet közül.

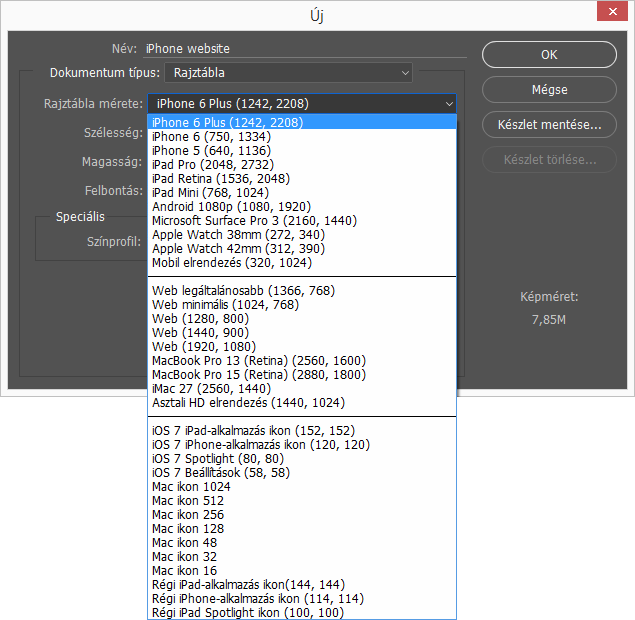

Photoshop-rajztáblaméretek
Rajztáblaméret-készletek széles választéka

  1. Vegyen fel tervezési elemeket, például intelligens objektumokat, rétegeket, rétegcsoportokat a rajztáblára.

Meglévő dokumentum rajztábla-dokumentummá alakítása

A hagyományos Photoshop-dokumentumok egyszerűen alakíthatók át rajztábla-dokumentummá.

  1. Jelölje ki a dokumentum egy vagy több rétegét vagy rétegcsoportját.
  2. Kattintson jobb gombbal a kijelölésre, majd válassza a Rajztábla rétegekből vagy Rajztábla csoportból parancsot.

Rajztáblák hozzáadása az aktuális dokumentumhoz

  1. Az Eszközök panel  ikonjára kattintva válassza ki a Rajztábla eszközt.
  1. Rajzolja fel a vászonra a rajztáblát.
  2. Ha szükséges, méretezze át a rajztáblát. Az eszköz beállítássávján válasszon a Méret legördülő menü készletei közül, vagy hagyja meg a rajztábla egyedi méretét.
Photoshop-rajztábla átméretezése
Rajztábla átméretezése

  1. Igény szerint nevezze át a rajztáblát. Tegye az alábbiakat:
    1. A rajztáblát kijelölve válassza a Réteg > Rajztábla átnevezése parancsot.
    2. Adjon új nevet a rajztáblának, majd nyomja le a Return billentyűt.
  2. Vegyen fel tervezési elemeket, például intelligens objektumokat, rétegeket, rétegcsoportokat a rajztáblára.

Új rajztábla gyors hozzáadása dokumentumhoz

A dokumentum rajztáblái körül megjelenő + ikonokra kattintva új rajztáblákat adhat a dokumentumhoz. A + ikonok mindenhol megjelennek, ahol a vászonra további rajztáblák férnek. Rajztábláról és tartalmáról az Option/Alt billentyűt lenyomva és valamely plusz (+) ikonra kattintva készíthet másolatot.

  1. Válasszon rajztáblát.
  2. Kattintson a rajztábla körüli + ikonok valamelyikére. A Photoshop új rajztáblát ad a dokumentumhoz a + ikonnak megfelelő irányban.
Rajztáblák hozzáadása + ikonnal a Photoshopban
Rajztáblák hozzáadása + ikonnal

Megjegyzés:

Az aktuálisan kiválasztott rajztábláról és tartalmáról az Option/Alt billentyűt lenyomva és valamely plusz (+) ikonra kattintva készíthet másolatot. A dokumentum a kattintott + ikonnak megfelelő irányban egészül ki az új rajztáblával.

Munka rajztáblákkal

A rajztábla hátterének beállítása

A rajztábla Tulajdonságok panelén (Ablak > Tulajdonságok) adja meg a kívánt értéket a Rajztábla háttérszíne mezőben. A rajztábla hátterét átlátszóra is beállíthatja.

A rajztábla hátterének beállítása

Elemek mozgatása rajztáblák között

Egyszerűen csak húzza át az elemet a vászon egyik rajztáblájáról a másikra. Az elemek rajztáblák közötti mozgatása során a Photoshop igyekszik ugyanabba a pozícióba mozgatni az adott elemet. Ehhez az egyes rajztáblák bal felső sarkában lévő vonalzó-kezdőpontoktól mért relatív távolságot veszi alapul.

A rajztáblára felvett vagy átmozgatott új elem a Rétegek panel adott rajztáblához tartozó hierarchiájának tetejére kerül.

Rajztáblákon kívüli rétegeket és elemeket is lehet meglévő rajztáblákhoz csoportosítani. Egyszerűen csak húzza át az adott elemet a vászonról a kívánt rajztáblára, vagy mozgassa a Rétegek panelen a megfelelő rajztábla csoportjába.

Rétegek és rétegcsoportok másolása

Amikor egy rajztáblákat tartalmazó dokumentumban rétegről vagy rétegcsoportról készít másolatot, kiválaszthatja, hogy mely rajztáblán kívánja elhelyezni a másolt réteget.

Rétegek másolása: Válassza ki azt a rajztáblát, amelyen a másolt réteget el szeretné helyezni

Mozgatás

A Rajztábla vagy a Mozgató eszközt kiválasztva kattintson a kívánt rajztábla címkéjére. Az így kijelölt rajztáblát a vászon bármely területére áthelyezheti.

Átméretezés

A Rajztábla vagy a Mozgató eszközt kiválasztva kattintson a kívánt rajztábla címkéjére. Ezt követően válasszon új készletet az eszköz beállítássávjának Méret menüjéből.

A rajztábla egyedi átméretezéséhez mozgassa el a határvonalait a fogantyúk segítségével.

Rácsok

Rácsvonalak rajztáblán való megjelenítéséhez jelöljön ki egy rajztáblát, és válassza a Nézet > Megjelenítés > Rács menüpontot.

Segédvonalak

Válasszon rajztáblát, majd a vonalzóról húzzon segédvonalakat a vászonra. Ezek a segédvonalak a rajztáblával együtt mozognak. Rajztábláról úgy is készíthet másolatot, hogy a hozzárendelt segédvonalak változatlanul szerepeljenek az új rajztáblán is. A kívánt rajztáblákat a Nézet > Új segédvonal-elrendezés párbeszédpanelen is kiválaszthatja. A segédvonalak láthatóságát a Nézet > Megjelenítés menüpontban állíthatja be.

Új segédvonal-elrendezés a Photoshopban
Balra: Új segédvonal-elrendezés panel | Jobbra: Segédvonalak láthatósági beállításai

Rajztábla tulajdonságainak áttekintése

Az adott rajztáblát kijelölve, majd az Ablak > Tulajdonságok parancsot választva gyorsan áttekintheti a rajztábla legfontosabb jellemzőit. A rajztáblát a Tulajdonságok panelen közvetlenül is átméretezheti.

Rajztábla kiválasztását követően a rajztábla tulajdonságai az eszköz beállítássávján is megjelennek.

Rajztábla Tulajdonságok panelje a Photoshopban
A rajztábla Tulajdonságok panelje

Rajztáblák nevének megjelenítése

A rajztáblák nevének megjelenítéséhez, illetve elrejtéséhez válassza a Nézet > Megjelenítés > Rajztáblák nevei parancsot. A rajztáblák nevét az alkalmazás automatikusan csonkítja a rajztábla szélességének megfelelően.

Rétegek szűrése rajztáblák szerint

A Rétegek panel Keresés felbukkanó menüjében válassza a Rajztábla lehetőséget. Válasszon rajztáblát vagy réteget valamely rajztábláról. A Rétegek panelen ettől kezdve csak a kiválasztott rajztábla rétegei jelennek meg. A Rétegek panel teljes nézetére való visszatéréshez szüntesse meg az összes réteg kijelölését, vagy jelöljön ki valamilyen rajztáblán kívüli objektumot.

Rajztáblából és rajztáblába történő automatikus beágyazás tiltása

Az illusztráción szereplő lakatot rajzvászonhoz rendelve letilthatja az adott rajzvászonra, illetve az adott rajzvászonról történő automatikus beágyazást. A lakatot egy rajzvászon bizonyos rétegeihez rendelve pedig az adott rétegek automatikus beágyazását tilthatja le. Az automatikus beágyazás normál működéséhez úgy térhet vissza, ha az összes lakatot eltávolítja a rajztáblákról és rétegekről.

Rajztáblából és rajztáblába történő automatikus beágyazás tiltása a Photoshopban

Rajztábla-pozíció rögzítése

Válasszon rajztáblát, és rendelje hozzá a helyzetrögzítő lakatot. A rajztáblát ezután nem lehet mozgatni a vásznon, de elemeket továbbra is a szokásos módon lehet hozzáadni, eltávolítani róla vagy a keretein belül mozgatni.

Pozíció rögzítése a Photoshopban

Átnevezés

Kattintson duplán a rajztábla nevére a Rétegek panelen, majd írja be az új nevet. Az átnevezést a Réteg > Rajztábla átnevezése paranccsal is elvégezheti.

Rajztáblák szétbontása

A rajztáblák egyszerűen és gyorsan bonthatók szét alkotóelemeikre. A kívánt rajztáblákat kijelölve válassza a Réteg > Rajztáblák csoportbontása parancsot. A rajztáblák szétbontása után összes alkotóelemük egy szinttel feljebb kerül a Rétegek panelen. A dokumentum utolsó rajztáblájának csoportbontása vagy szétszedése után a dokumentum megszűnik rajztábla-dokumentum lenni.

Rajztáblák exportálása

Rajztáblák exportálása képanyagként

A rajztáblák JPEG, GIF, PNG, PNG-8 vagy SVG képanyagként exportálhatók, közvetlenül a Rétegek panelből.

További információ: Rajztáblák és rétegek exportálása.

Rajztáblák exportálása PDF fájlokként

A rajztáblákat PDF-dokumentumként is exportálhatja. Kövesse az alábbi lépéseket:

  1. A Photoshop programban válassza a Fájl menü Exportálás almenüjének Rajztáblák PDF-be pontját.
  2. A Rajztáblák PDF-be párbeszédpanelen végezze el a következőket:
    • Válassza ki azt a helyet, ahová a létrehozott PDF-dokumentumot menteni szeretné.
    • Adjon meg fájlnévelőtagot a létrehozott PDF-dokumentumhoz. Például azt, hogy Biztosítási_kampány.
    • Adja meg, hogy csak a rajztáblákon szereplő tartalmat kívánja-e exportálni, vagy azokat a tartalmakat is, amelyek a rajztáblákat átfedő területeken vannak.
    • Adja meg, hogy az összes rajztáblát, vagy csak az aktuálisan kijelölteket kívánja-e exportálni.
    • Adja meg, hogy a rajztáblákkal együtt a rajztáblák háttereit is kívánja-e exportálni.
    • Adja meg, hogy az aktuális dokumentum rajztábláit egy közös PDF-be vagy rajztáblánként külön-külön PDF-be kívánja-e exportálni. Ha egyszerre több PDF-dokumentumot hoz létre, akkor az egyes dokumentumok fájlneveiben a korábban megadott előtag fog szerepelni.
    • Adja meg az exportált PDF-dokumentumok kódolásának típusát: ZIP vagy JPEG. Ha a JPEG-et választja, adja meg a Minőség beállítást is (0-12).
    • Adja meg, hogy az exportált PDF-dokumentumok tartalmazzák-e az International Color Consortium (ICC) színprofilt. Az ICC-profilok olyan adatokat tartalmaznak, amelyek a színkezelésben érintett beviteli és kimeneti eszközökkel kapcsolatosak.
    • Adja meg, hogy a rajztáblákkal együtt a neveiket is kívánja-e exportálni. Ennél a beállításnál egyedi betűtípust, betűméretet, betűszínt és rajzvászon-bővítési színt is megadhat.
  3. Kattintson a Futtatás gombra. A Photoshop létrehozza a PDF-dokumentumot.

Rajztáblák exportálása fájlként

A rajztáblák önálló fájlként is exportálhatók. Kövesse az alábbi lépéseket:

  1. A Photoshopban válassza a Fájl > Exportálás > Rajztáblák fájlokba menüpontot.
  2. A Rajztáblák fájlokba párbeszédpanelen tegye a következőket:
    • Válassza ki azt a helyet, ahová a létrehozott fájlokat menteni szeretné.
    • Adjon meg fájlnévelőtagot.
    • Adja meg, hogy csak a rajztábla tartalmát, vagy pedig az azzal átfedésben lévő területeket is exportálni szeretné-e.
    • Adja meg, hogy az összes rajztáblát, vagy csak az aktuálisan kijelölteket kívánja-e exportálni.
    • Adja meg, hogy a rajztáblákkal együtt a rajztáblák háttereit is kívánja-e exportálni.
    • Válassza ki, hogy milyen fájltípusba szeretne exportálni. A következők közül választhat: BMP, JPEG, PDF, PSD, Targa, TIFF, PNG-8 vagy PNG-24.
    • Adja meg a kiválasztott fájltípushoz kapcsolódó exportálási beállításokat.
      • Adja meg, hogy a rajztáblákkal együtt a neveiket is kívánja-e exportálni. Ennél a beállításnál egyedi betűtípust, betűméretet, betűszínt és rajzvászon-bővítési színt is megadhat.
  3. Kattintson a Futtatás gombra. A Photoshop a kiválasztott formátumú fájlként exportálja a rajztáblákat.

Eszközelőnézet és a Preview CC kiegészítő alkalmazás

A tervek megtekintése a céleszközökön a Photoshopban

A Photoshop és a Preview CC kiegészítő alkalmazás Eszközelőnézet funkciójával gyorsan megtekintheti a terveket a megfelelő iOS-eszközökön. A Preview CC USB-porton vagy Wi-Fi kapcsolaton keresztül köti össze az eszközt a Photoshop alkalmazással, és jeleníti meg rajta a terv élő előnézetét. A terven végzett módosítások automatikusan átkerülnek az eszközön megjelenő előnézetre is.

Rajztáblákat tartalmazó dokumentumoknál az Eszközelőnézet a rajztáblák helyének és méretének, illetve a csatlakoztatott iOS-eszköz kijelzőméretének egyeztetése révén kísérli meg a megfelelő rajztáblát kiválasztani az előnézethez. A navigációs sáv segítségével egy adott rajztáblát is megjeleníthet az eszközön, illetve akár végig is lapozhatja a rajztáblákat a Photoshop Rétegek paneljén szereplő sorrendnek megfelelően.

További információ az Eszközelőnézetről és a Preview CC alkalmazásról:

Gyakori kérdések

Rajztáblán belül el lehet helyezni másik rajztáblát?

Nem. A rajztáblák egymásba ágyazását jelenleg nem támogatja a rendszer.

A rajztábla tulajdonképpen egy rétegtípus?

A rajztáblát felfoghatja speciális típusú rétegcsoportként is. A rajztáblák ugyanúgy a Photoshop Rétegek paneljén jelennek meg, mint a rétegek és a rétegcsoportok.

Hagyományos Photoshop-dokumentumból készíthetek rajztáblákat?

Igen. Használja a Rajztábla rétegekből funkciót.
