Вимірювання 3D-об’єктів у PDF-файлах

Дізнайтеся, як використовувати інструмент «3D-вимірювання», щоб вимірювати 3D-моделі в PDF-файлах, створюючи вимірювання між точками або краями моделі.

Перш ніж ви почнете використання

Ми випускаємо новий, більш інтуїтивно зрозумілий інтерфейс продукту. Якщо екран, що відображається тут, не відповідає інтерфейсу продукту, виберіть довідку з поточного інтерфейсу.

У новій версії інтерфейсу інструменти доступні ліворуч на екрані.

Вимірювання 3D-об’єктів

Інструмент 3D-вимірювання підтримує чотири типи вимірювань: перпендикулярна відстань між двома прямими краями, лінійна відстань між двома точками, радіус круглих країв і кут між двома краями (або трьома точками).

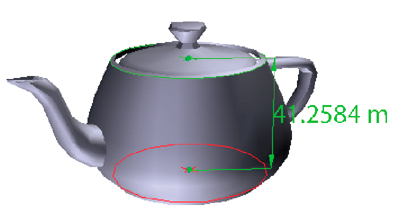

Відображення вимірювання 3D
Відображення вимірювання 3D

  1. Щоб почати вимірювання 3D-моделі в PDF-файлі, потрібно вибрати 3D-модель і візуалізувати її для інструментів.

  2. Відкрийте панель інструментів 3D, натиснувши на 3D-об’єкт правою кнопкою миші та вибравши Показати панель інструментів. Якщо вигляд панелі інструментів 3D встановлено для об’єднаних інструментів, виберіть інструмент 3D-вимірювання зі спливного меню поряд з інструментом Навігація.

  3. Натисніть значок Інструмент вимірювання 3D на панелі інструментів 3D. Це активує панель Прив’язка вмикання та типи вимірювання.

  4. Виберіть потрібні параметри на панелі інструментів Прив’язка вмикання та типи вимірювання.

  5. Натисніть на тлі моделі правою кнопкою миші та виконайте бажані зміни параметрів. Залиште палітру Інструмент вимірювання 3D відкритою.

  6. Визначення розмірів 3D-моделі:
    • Щоб виміряти відстань між двома позиціями на 3D-моделі, виберіть початкову точку, потім пересуньте курсор в інше місце або на край.
    • Щоб виміряти окружність круглої фігури, пересуньте курсор до краю фігури, щоб з’явилося коло, і натисніть один раз.
    • Щоб створити та встановити анотацію до вимірювання, натисніть на тлі об’єкта правою кнопкою миші й виберіть Змінити мітку позначки. Введіть мітку позначки, потім виміряйте 3D-модель, як описано вище. Натисніть один раз, щоб визначити кінцеву точку, потім натисніть знову, щоб визначити місце вимірювання й мітки.
    • Щоб зберегти вимірювання як коментар, виберіть інструмент Рука, натисніть вимірювання правою кнопкою миші й виберіть Перетворити на коментар.
    • Щоб зупинити вимірювання, натисніть 3D-модель правою кнопкою миші й виберіть Скасувати вимірювання.
    • Щоб видалити позначку вимірювання, натисніть на ній інструментом вимірювання 3D і натисніть Видалити.
    Примітка.

    Для отримання під час вимірювання інформації стосовно повертання, прокрутки, масштабування та прив’язки натисніть на моделі правою кнопкою миші й виберіть Поради щодо навігації під час 3D-вимірювання.

Параметри прив’язування в палітрі «Інструменти вимірювання 3D»

3D-прив’язування до кінцевих точок контура

Прив’язування до цілого контура.

3D-прив’язування до лінійних країв

Прив’язування до сегмента прямої лінії краю.

3D-прив’язування до радіальних країв

Прив’язування до окружності.

3D-прив’язування до силуету

Прив’язування до видимого краю частини, наприклад сторони циліндра.

3D-прив’язування до планарних граней

Прив’язування до геометричної площини, що створює грань елемента.

Параметри «Типи вимірювання» в палітрі «Інструменти вимірювання 3D»

Точкове вимірювання 3D



Вимірює відстань між двома позиціями на 3D-моделі. Натисніть, щоб установити початкову точку, потім натисніть в іншому місці, щоб установити кінцеву точку або край.

Перпендикулярний 3D-вимір

Вимірює відстань між двома краями, взятими у правому куті до початкового краю.

Радіальний 3D-вимір



Вимірює радіус у місці натискання.

Вимірювання кута 3D

Вимірює кут між двома краями.

Параметри «Одиниці виміру та розмітка»

Щоб скористатися інструментами вимірювання «Одиниці виміру та розмітка», виберіть Інструмент вимірювання 3D й натисніть правою кнопкою миші всередині моделі. Потім перейдіть до налаштувань, щоб знайти такі:

Визначити одиниці моделі

Виберіть цей параметр, щоб змінити одиниці вимірювання.

Активувати відображення координат

Показує чи приховує координати розташування курсора миші у вікні інформації про вимірювання.

Змінити мітку позначки

Уведіть текст, який повинен з’являтися разом із вимірюванням як у ділянці 3D-моделі, так і на панелі «Коментарі». (Недоступно, якщо не вибрана позначка вимірювання.)

Деактивувати розмітку вимірювань

Вибирається, якщо треба здійснити вимірювання моделі без потреби додавати їх до документа. Вимірювання видимі, лише коли активне поточне вимірювання. Якщо розпочинається інше вимірювання або змінюються інструменти, розмітка зникає.

Не прив’язувати до 3D-вмісту

Вимикає функцію прив’язки точки вставлення до бажаної цілі. Цей параметр вибирається для підвищення продуктивності роботи з великою моделлю. Щоб переконатися в точності вимірювання 3D-об’єктів, поверніться до функції «Прив’язувати до 3D-вмісту».

Поради щодо навігації під час вимірювання 3D

Відкриває діалогове вікно, в якому перелічено «швидкі» клавіші для навігації. Ви можете використовувати ці комбінації клавіш під час вимірювання.

Налаштування

Відкриває діалогове вікно «Параметри вимірювання (3D)».

Приховати / показати інформаційне вікно вимірювання

У вікні інформації про вимірювання показані налаштування одиниць вимірювання й позначки для моделі. Після вибору цієї функції вікно буде усунено з вікна моделі.

Приховати / показати панель інструментів вимірювання

Видаляє / показує палітру інструменту 3D-вимірювання.

Параметри вимірювання

Змініть параметри вимірювання 3D, щоб визначити, як вимірюватимуться 3D-дані. Щоб отримати доступ до цих параметрів, натисніть Command + K для відкриття Властивостей і перейдіть до панелі Вимірювання (3D).

Примітка.

У програмі Adobe Acrobat Reader ці параметри застосовуються до PDF-файлів, у яких активовано коментування.

Використовувати масштаб та одиниці вимірювання з моделі (якщо є)

Відображає вимірювання на основі одиниць моделі, якщо є, згенерованих із вихідної 3D-моделі. Зніміть цей прапорець, щоб встановити одиниці вимірювання вручну. Цей параметр можна змінити на палітрі «Інструмент вимірювання 3D».

Використовувати одиниці відображення за замовчуванням

Використовує одиниці виміру, вказані саме тут, а не одиниці виміру в 3D-моделі.

Важливі цифри для відображення

Вказує максимальну кількість цифр у числі вимірювання.

Колір ліній 3D-вимірювання

Встановлює колір лінії, що з’являється, коли ви натискаєте або перетягуєте вказівник для вимірювання об’єкта.

Виміряти розмір відгуку

Встановлює розмір тексту для відображення вимірювання.

Кутові вимірювання, показані у

Вказує одиниці або як градуси, або як радіани.

Вимірювання окружностей показано у

Визначає, що саме вимірюється для елементів з окружностями – діаметр або радіус.

Показати коло для радіальних вимірювань

Відображає окружність, пов’язану з радіальним вимірюванням.

Параметри 3D-прив’язування

Вмикає прив’язування і вказує, до чого виконується прив’язування – до точок, дуг, країв, країв силуету чи граней. Чуттєвість вказує, як близько повинен розташовуватися курсор до елемента, до якого виконується прив’язка. Для кольору підказок укажіть колір лінії прив’язування, що з’являється, коли вказівник наводиться на 3D-об’єкт.
