Вигляд 3D-моделі за замовчуванням дає змогу швидко повертатися до початкової точки в будь-який момент взаємодії з моделлю. Вигляд за замовчуванням відрізняється від попереднього перегляду, що показує, як виглядає не активована 3D-модель. Список усіх доступних виглядів для 3D-моделі відображається в меню «Вигляди» на панелі 3D-інструментів та на панелі «Вигляд» дерева моделі.

Ви також можете створювати додаткові вигляди 3D-моделі в Acrobat,що дає змогу швидко переміщуватися по 3D-вмісту (наприклад, угору, униз, ліворуч, праворуч, всередині, ззовні, в розгорнутому або об'єднаному вигляді). Вигляд може включати параметри освітлення, положення камери, режиму візуалізації, стану дерева моделі, прозорості та поперечного перерізу. Власні вигляди можуть включати точні властивості камери.

Ви можете прив'язувати вигляди до закладок на панелі «Закладки» або використати дію «Перейти до 3D-вигляду», щоб прив'язувати вигляди до кнопок і посилань, які створюються на сторінці.

Вигляд за замовчуванням

Під час створення PDF з 3D-моделі або додавання 3D-файлу до існуючого PDF Acrobat створює початковий вигляд за замовчуванням. Вигляд за замовчуванням створюється незалежно від того, чи створюються додаткові вигляди за замовчуванням, або відповідні вигляди вже існують у 3D-файлі.

Створений вигляд за замовчуванням має такі характеристики:

  • Використовується перспективна проекція.

  • Точка зору розташована на відстані від об'єкта таким чином, щоб усі видимі вузли заповнювали більшу частину поля.

  • Напрямок і орієнтація зсуву є такими, що головна його складова припадає на негативну частину осі X, відносно невеликий зсув відбувається в негативному напрямку осі Y і ще менший зсув припадає на позитивний напрямок осі Z.

  • Камера вказує в центр видимих вузлів і зорієнтована таким чином, що вісь Z є вертикальною, а напрямок угору є позитивним для примітки, що відображається.

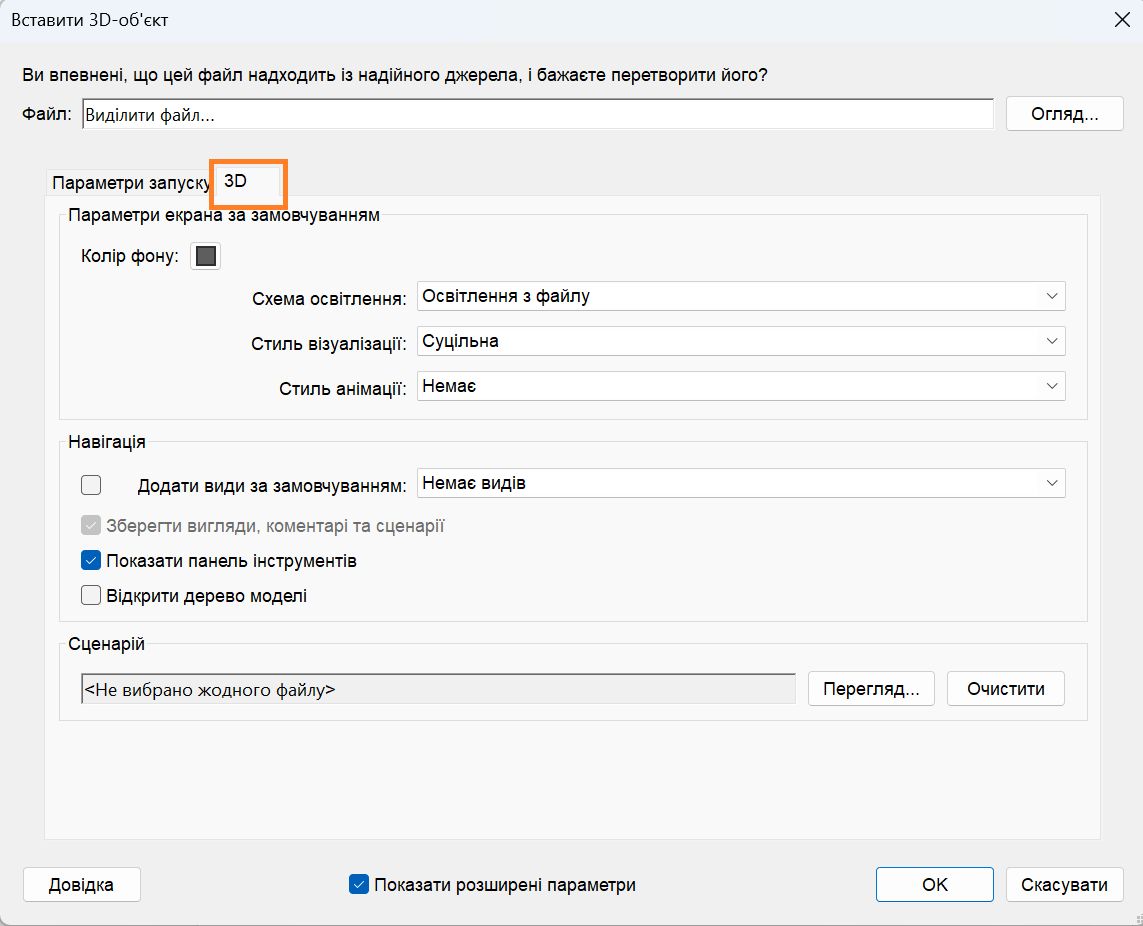

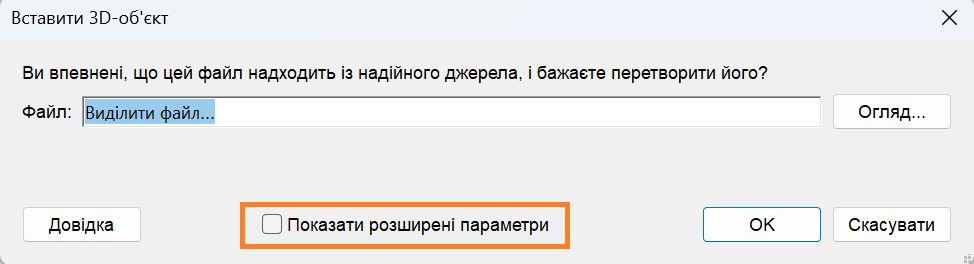

Щоб налаштувати фоновий колір, режим візуалізації і освітлення для вигляду за замовчуванням, установіть прапорець у полі «Показати додаткові параметри» діалогового вікна «Вставити 3D», виберіть вкладку «3D» і відрегулюйте параметри, що відображатимуться на екрані.

Створення власного вигляду

  1. Клацніть 3D-модель інструментом «Ручка», щоб увімкнути її.

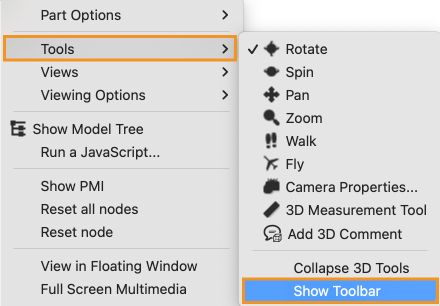

  2. Скористайтеся інструментами «Повернути», «Панорамування» і «Масштабування» на панелі 3D-інструментів, щоб змінити вигляд.
  3. У діалоговому вікні «Властивості вигляду» виберіть параметри відображення для включення до вигляду.

    Невибрані властивості використовують параметри, відображені востаннє. Наприклад, якщо не вибрано «Колір тла», колір тла у вигляді залишається однаковим з попередньо відображеним.

    Вигляд відображається на панелі «Вигляд» дерева моделі як «NewView». Виберіть його, щоб перейменувати.

Показ вигляду

  1. Зміна вигляду здійснюється одним із таких методів.
    • Виберіть вигляд на панелі інструментів «3D» у спливному меню «Вигляди».

    • У дереві моделі клацніть назву вигляду.

    • Клацніть значок «Вигляд за замовчуванням» .

Зміна вигляду за замовчуванням

  1. На панелі «Вигляд» дерева моделі виконайте одну з таких дій:
    • Виберіть вигляд, а потім в меню «Параметри» виберіть «Встановити як вигляд за замовчуванням».

    • Клацніть вигляд правою кнопкою миші та виберіть «Встановити як вигляд за замовчуванням».

Примітка.

Для створення нового вигляду виберіть «Вигляди» > «Керування виглядами» на панелі 3D-інструментів чи у контекстному меню. У діалозі «Керування виглядами», що з'явиться на екрані, натисніть кнопку «Новий вигляд».

Зміна афіші відповідно до вигляду за замовчуванням

  1. Використовуючи інструмент «Вибрати об’єкт» («Інструменти» > «Rich Media» > «Вибрати об’єкт») двічі клацніть 3D-модель.

  2. Клацніть вкладку «Параметри запуску» у діалоговому вікні «Редагування 3D».
  3. Виберіть в області «Зображення афіші» «Отримати афішу з вигляду за замовчуванням».
  4. Натисніть «OK» і збережіть PDF-файл.

Цей процес потребує 3D-моделі з визначеними одним або декількома виглядами, які можна створювати. Можна пов'язати вигляд з наявною закладкою або посиланням або створити для цього нову закладку чи посилання.

  1. Виконайте одну з описаних нижче дій.
    • Щоб створити нову закладку, клацніть значок «Нова закладка»  у верхній частині панелі «Закладки» та введіть нове ім'я для закладки. Потім клацніть його правою клавішею та виберіть пункт «Властивості».

    • Щоб створити нове посилання, виберіть «Інструменти» > «Редагувати PDF» > «Додати або змінити посилання», а потім перетягніть вказівник, щоб створити прямокутник посилання в будь-якій частині сторінки. Потім у розділі «Дії посилання» у діалоговому вікні «Створити посилання» виберіть «Власне посилання» і натисніть «Далі».

    • Щоб пов'язати вигляд із наявною закладкою або посиланням, клацніть закладку або посилання правою кнопкою миші та виберіть «Властивості».

  2. Перейдіть на вкладку «Дії» в діалоговому вікні «Властивості».
  3. В меню «Обрати дію» виберіть «Перейти до перегляду 3D/мультимедіа» і натисніть «Додати».
  4. В діалоговому вікні «Вибрати 3D-вигляд» виберіть 3D-коментар для 3D-моделі зі списку, що знаходиться ліворуч, потім виберіть параметр вигляду праворуч:

    Поточний вигляд

    Узгоджує характеристики 3D-обертання, прокручування і масштабування, активовані у вашому документі під час створення посилання або закладки, незалежно від того, чи вказаний цей вигляд на дереві моделі як визначений вигляд.

    Перший вигляд

    Змінює вигляд, що з'являється у верхній частині списку на дереві моделі.

    Останній вигляд

    Переходить до визначення вигляду, що з'являється в нижній частині списку на дереві моделі.

    Попередній вигляд

    Переміщення вгору по списку дерева моделі, що містить визначені вигляди, по одному вигляду за раз.

    Наступний вигляд

    Переміщення вниз по списку дерева моделі, що містить визначені вигляди, по одному вигляду за раз.

    Названий вигляд

    Змінює вигляд на визначений вигляд, вибраний у списку, який відображається під цим параметром.

  5. (За бажанням) Щоб закладка або посилання також переходили на певну сторінку, виберіть «Перейти до посторінкового перегляду» в меню «Дія виділення» і натисніть кнопку «Додати». Потім використовуйте смуги прокручування та інструменти масштабування, щоб відрегулювати вигляд сторінки перед натисканням кнопки «Встановити посилання». Завершивши, натисніть кнопку «Закрити» в діалоговому вікні «Властивості».

Вилучення 3D-вигляду

  1. Виконайте·одну·з наведених нижче дій.
    • Відкрийте спливаюче меню в інструментальній панелі 3D-інструментів та оберіть команду «Керування виглядами ». Виберіть вигляди, які потрібно вилучити, та натисніть «Видалити вигляд».

    • На панелі дерева моделі «Вигляд» виберіть вигляди, які потрібно вилучити. На панелі «Вигляд» натисніть кнопку «Видалити » або натисніть кнопку «Параметри» та виберіть «Видалити вигляд».
