Attributi forma, operazioni di disegno e operazioni con i tracciati per i livelli forma

Dopo la creazione di un livello forma, potete aggiungere alcuni attributi, quali tracciati, operazioni di disegno e sui tracciati, usando il menu Aggiungi nel pannello Strumenti o nel pannello Timeline.

Per impostazione predefinita, i nuovi attributi vengono inseriti nel gruppo o nei gruppi di forme selezionati in base alle seguenti regole:

• I nuovi tracciati vengono aggiunti al di sotto dei tracciati e dei gruppi esistenti.

• Le nuove operazioni sui tracciati, ad esempio Zig Zag e Deformazione tracciati, vengono aggiunte al di sotto delle operazioni già esistenti. Se non è presente alcuna operazione precedente, le nuove operazioni vengono aggiunte al di sotto dei tracciati già esistenti.

• Le nuove operazioni di disegno, vale a dire tratti e riempimenti, vengono aggiunte al di sotto dei tracciati esistenti e al di sopra dei tratti e dei riempimenti esistenti.

Per ignorare queste regole e inserire un nuovo attributo al termine di un gruppo, quindi al di sotto di tutti gli altri attributi, tenete premuto Alt (Windows) o Opzione (Mac OS) e fate clic per scegliere un’opzione dal menu Aggiungi.

L’operazione del Ripetitore viene sempre aggiunta alla fine del gruppo.

Tratti e riempimenti per le forme

I tratti e i riempimenti per le forme sono operazioni di disegno che aggiungono pixel colorati a un tracciato o all’area definita da un tracciato. Un tratto o un riempimento possono consistere in una tinta unita, oppure possono utilizzare una sfumatura di colori. I tratti possono essere continui, oppure consistere in una serie periodica di trattini e spazi. Ciascun tratto e riempimento ha il proprio metodo di fusione, che determina la modalità di interazione con altre operazioni di disegno nello stesso gruppo.

Per impostazione predefinita, le operazioni di disegno in un gruppo vengono eseguite dal basso all’alto nel pannello Timeline, nell’ordine di impilamento. Ciò significa, ad esempio, che un tratto viene sottoposto a rendering sopra (davanti) un tratto che appare dopo di esso nel pannello Timeline. Per escludere questo comportamento predefinito per un riempimento o un tratto specifico, scegliete Sopra a precedente in stesso gruppo per la proprietà Composito per il riempimento o del tratto nel pannello Timeline.

Vengono create nuove forme con le proprietà di riempimento e tratto rappresentate dai pulsanti campione accanto ai controlli testo sottolineati Riempimento e Tratto nel pannello Strumenti. Usando questi controlli, potete inoltre modificare sia i colori che il tipo di riempimento e tratto da applicare alle forme selezionate. I controlli Riempimento e Tratto sono visibili nel pannello Strumenti solo quando è selezionato un livello forma o è attivo uno strumento di disegno.

Se sono selezionate più forme, con proprietà di riempimento o tratto diverse, il pulsante campione accanto al controllo Riempimento o Tratto racchiude un punto interrogativo. Usando questi controlli, potete comunque modificare le proprietà del riempimento e del tratto; le proprietà corrispondenti per tutte le altre forme selezionate verranno impostate sullo stesso valore.

I riempimenti e i tratti possono essere di quattro tipi:

Non viene eseguita nessuna operazione di disegno.

L’intero riempimento o tratto consiste in un unico colore.

Riempimenti e tratti sono costituiti da colori e valori di opacità definiti da una sfumatura lineare e successivamente mappati sulla composizione lungo un singolo asse, dal punto iniziale al punto finale.

Riempimenti e tratti sono costituiti da colori e valori di opacità definiti da una sfumatura lineare, che vengono mappati sulla composizione lungo un raggio che si estende verso l’esterno partendo dal punto iniziale al centro fino al punto finale sulla circonferenza di un cerchio. Potete spostare il punto iniziale modificando i valori di Lunghezza luce e Angolo luce.

I colori di tratti e riempimenti per i livelli forma non sono sottoposti a rendering come i colori a intervallo dinamico elevato. I valori colore al di sotto di 0,0 o al di sopra di 1,0 vengono arrotondati in modo che rientrino nell’intervallo da 0,0 a 1,0.

Scegliere il tipo di tratto o di riempimento e le opzioni di fusione

• Per scegliere un tipo di riempimento o tratto per le nuove forme o per impostare il metodo di fusione o l’opacità per un riempimento o tratto di nuove forme, fate clic sul controllo di testo Riempimento o Tratto nel pannello Strumenti. Per scorrere i diversi tipi riempimento o tratto per le forme esistenti, selezionate le forme prima di usare questi controlli.
• Per scorrere i diversi tipi riempimento o tratto per le nuove forme, tenete premuto Alt (Windows) o Opzione (Mac OS) e fate clic sul pulsante campione accanto al controllo testo sottolineato Riempimento o Tratto nel pannello Strumenti. Per scegliere un tipo riempimento o tratto per le forme esistenti, selezionate le forme prima di usare questi controlli.

Scegliere una tinta unita o modificare una sfumatura relativa al tratto o al riempimento

• Per scegliere una tinta unita o una sfumatura per i riempimenti o i tratti di nuove forme, fate clic sul pulsante campione accanto al controllo testo sottolineato Riempimento o Tratto nel pannello Strumenti. Per scegliere una tinta unita o una sfumatura per i riempimenti o i tratti delle forme esistenti, selezionate le forme prima di usare i controlli.

Modificare il mapping dei colori per una sfumatura

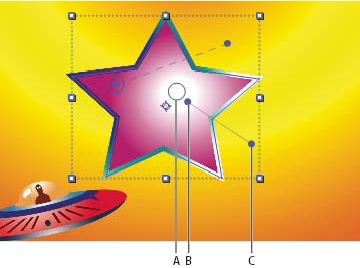

Una sfumatura è un intervallo di colori e valori di opacità che potete personalizzare nella finestra di dialogo Editore sfumatura. Potete inoltre personalizzare il modo in cui questi colori vengono applicati a un tratto o a un riempimento modificando il punto iniziale e il punto finale, che determinano la direzione e la scala della sfumatura. Ad esempio, potete modificare questi punti per espandere i colori di una sfumatura su un’area più grande, oppure orientare una sfumatura lineare in modo tale che i colori sfumino dall’alto in basso invece che da sinistra a destra. Per una sfumatura radiale, definite il centro della sfumatura, il raggio e lo scostamento di una luce.

Per impostazione predefinita, quando create un tracciato forma disegnando con lo strumento Penna, i punti di controllo per la sfumatura si trovano al centro del livello. Potete regolare questi punti dopo aver finito di disegnare.

Potete modificare le proprietà relative a Punto iniziale, Punto finale, Angolo luce e Lunghezza luce nel pannello Timeline. Potete inoltre modificare queste proprietà direttamente nel pannello Composizione.

Impostare la larghezza del tratto

• Per impostare la larghezza del tratto per le nuove forme espressa in pixel (px), trascinate il controllo Larghezza tratto sottolineato (posizionato a destra dei controlli Tratto nel pannello Strumenti) oppure fate clic sul controllo e immettete un valore nella casella. Per impostare la larghezza del tratto per le forme esistenti, selezionatele prima di utilizzare il controllo Larghezza tratto.

Creare un tratto tratteggiato

Per creare un tratto tratteggiato, aggiungete un qualsiasi numero di trattini e spazi al gruppo di proprietà Trattini relativo al tratto. I trattini e gli spazi presenti in questo gruppo di proprietà vengono ripetuti il numero di volte necessario per coprire l’intero tracciato. La proprietà Scostamento determina in quale punto del tracciato inizia il tratto.

Opzioni di Estremità linea per i tratti

La proprietà Estremità linea per un tratto tratteggiato determina l’aspetto delle estremità dei segmenti tratto (trattini).

Il tratto termina alla fine di un tracciato.

Il tratto si estende oltre la fine del tracciato in base a un numero di pixel corrispondente alla larghezza del tratto espresso in pixel. L’estremo è un semicerchio.

Il tratto si estende oltre la fine del tracciato in base a un numero di pixel corrispondente alla larghezza del tratto espresso in pixel. L’estremità è squadrata.

Opzioni di Spigoli per i tratti

La proprietà Spigoli di un tratto determina l’aspetto del tratto in cui il tracciato cambia improvvisamente direzione (determinando un angolo).

Una connessione a punta. Il valore Limite angolo determina le condizioni in cui viene usato un angolo smussato al posto di un angolo vivo. Se il valore di limite angolo è pari a 4, quando la lunghezza del punto raggiunge quattro volte lo spessore del tratto verrà invece utilizzato un angolo smussato. Un limite angolo pari a 1 crea un angolo smussato.

Una connessione arrotondata.

Una connessione squadrata.

Regole di riempimento per le forme

Un’operazione di riempimento consiste nell’applicare colore nell’area definita come l’interno di un tracciato. Determinare ciò che può essere considerato interno a un tracciato è facile quando il tracciato è una forma semplice come un cerchio. Tuttavia quando un tracciato interseca se stesso o quando un tracciato composto consiste in tracciati a loro volta racchiusi in altri, è più difficile definire ciò che è considerato interno.

Al fine di creare i riempimenti, After Effects utilizza una delle due regole disponibili per determinare ciò che è considerato interno a un tracciato. Entrambe le regole contano il numero di volte che una linea retta disegnata da un punto interseca il tracciato lungo il percorso di uscita dall’area delimitata da un tracciato. La regola di riempimento non-zero considera la direzione del tracciato, non considerata invece dalla regola di riempimento pari-dispari.

Per impostazione predefinita, After Effects e Illustrator utilizzano la regola di riempimento non-zero.

Se una linea disegnata da un punto in qualsiasi direzione attraversa il tracciato un numero di volte dispari, il punto è all’interno; in caso contrario il punto è all’esterno.

Il numero di attraversamenti di una linea è il numero totale di volte che la linea attraversa una porzione da sinistra a destra del tracciato, meno il numero totale di volte che la linea attraversa la porzione da destra a sinistra del tracciato. Se una linea disegnata in qualsiasi direzione dal punto ha un numero di attraversamenti pari a zero, il punto si trova all’esterno; in caso contrario, il punto si trova all’interno.

Poiché la regola di riempimento non-zero tiene conto della direzione del tracciato, usare questa regola di riempimento e invertire la direzione di uno o più tracciati in un tracciato composto è utile per creare fori nei tracciati composti.

Tratti forma assottigliati

Potete anche assottigliare i punti iniziale e finale e le dimensioni della conicità dei tratti forma per conferire alle animazioni un aspetto più fluido. Per ulteriori informazioni, consultate Come assottigliare i tratti forma.

Alterare le forme con le operazioni sui tracciati

Le operazioni sui tracciati sono simili agli effetti. Queste operazioni dinamiche agiscono in modo non distruttivo sul tracciato di una forma per creare un tracciato modificato, al quale si possono applicare le operazioni sulle forme (come ad esempio riempimenti e tratti). Il tracciato originale non viene modificato. Poiché le operazioni sui tracciati sono dinamiche, potete modificarle o rimuoverle in qualsiasi momento. Le operazioni sui tracciati si applicano a tutti i tracciati in posizione superiore nello stesso gruppo; come con tutti gli attributi forma, potete riordinare le operazioni sui tracciati trascinando, tagliando, copiando e incollando nel pannello Timeline.

Opzioni Unisci tracciati

L’operazione Unisci tracciati prende i dati di tutti i tracciati al di sopra del tracciato nelle stesso gruppo. Il risultato è un singolo tracciato che combina i dati dei tracciati di input. I tracciati di input sono ancora visibili nel pannello Timeline, ma vengono essenzialmente rimossi dal rendering del livello forma in modo che non appiano nel pannello Composizione. Un riempimento e un tratto vengono aggiunti dopo il gruppo di proprietà Unisci tracciati nel pannello Timeline nel caso in cui un riempimento e un tratto non siano già presenti; in caso contrario, il tracciato di output non sarebbe visibile.

L’operazione sui tracciati Unisci tracciati ha le seguenti opzioni, ciascuna delle quali effettua calcoli diversi per determinare il percorso di output:

Unisce tutti i tracciati di input in un singolo tracciato composto. Questa opzione è quella predefinita usata per le forme create dai caratteri di testo composti da più tracciati, come la lettera e, quando usate il comando Crea forme dal testo.

Crea un tracciato che racchiude l’unione delle aree dei tracciati di input.

Crea un tracciato che racchiude solo le aree definite dal tracciato più in alto, sottraendo l’area definita dai tracciati sottostanti.

Crea un tracciato che racchiude solo le aree definite dalle intersezioni tra tutti i tracciati di input.

Crea un tracciato che è l’unione delle aree definite da tutti i tracciati di input, meno le aree definite dalle intersezioni di tali tracciati.

Utilizzo del Ripetitore per replicare le forme

L’operazione sul tracciato del Ripetitore crea copie virtuali di tutti i tracciati, i tratti e i riempimenti sovrastanti nello stesso gruppo. Le copie virtuali non sono rappresentate da voci separate nel pannello Timeline, ma vengono sottoposte a rendering nel pannello Composizione. Ciascuna copia viene trasformata in base al suo ordine nell’insieme di copie e i valori delle proprietà riportati nel gruppo proprietà Trasformazione per la specifica istanza del Ripetitore.

Se alla forma originale è applicato il numero 0, alla copia successiva è applicato il numero 1 e così via, quindi il risultato del Ripetitore consiste nell’applicare ciascuna trasformazione nel gruppo di proprietà Trasformazione n volte per copiare il numero n.

Considerate l’esempio del Ripetitore applicato alla forma con il valore Copie impostato su 10 e la proprietà Posizione nel gruppo di proprietà Trasformazione per Ripetitore impostata su (0,0, 8,0). La forma originale rimane nella sua posizione originale, (0,0, 0,0). La prima copia appare nella posizione (0,0, 8,0), la seconda copia nella posizione (0,0, 16,0), la terza copia nella posizione (0,0, 24,0) e così via fino alla nona copia (0,0, 72,0), per un totale di dieci forme.

Potete applicare più istanze del Ripetitore all’interno dello stesso gruppo. In altre parole, potete ripetere il Ripetitore. L’uso di più istanze consente di creare con facilità una griglia di copie virtuali di una singola forma: impostate semplicemente la proprietà Posizione per un’istanza del Ripetitore per modificare i valori orizzontali e un’altra istanza per modificare i valori verticali.

Il valore della proprietà Offset viene usato per spostare le trasformazioni in base a un numero di copie specifico. Ad esempio, se il valore Copie è 10 e il valore Offset è 3, la forma originale viene trasformata di 3 volte la quantità specificata nel gruppo di proprietà Trasformazione e l’ultima copia viene trasformata di 12 volte la quantità specificata nel gruppo di proprietà Trasformazione.

L’opzione Composito determina se le copie vengono sottoposte a rendering al di sopra (davanti) o al di sotto (dietro) delle copie che le precedono.

Usate il valore Opacità iniziale per impostare l’opacità della forma originale e il valore Opacità finale per impostare l’opacità dell’ultima copia. I valori di opacità per le copie intermedie vengono interpolati.

Se inserite il Ripetitore dopo un tracciato, al di sopra dei gruppi di proprietà di riempimento e tratto per una forma, l’insieme di copie virtuali viene riempito o riceve un tratto come tracciato composto. Se lasciate il Ripetitore al di sotto del riempimento e del tratto, ciascuna copia viene riempita o riceve un tratto individualmente. La differenza risulta più evidente con riempimenti e tratti sfumati.

Nel Web di Chris Zwar è disponibile un progetto di esempio che utilizza l’effetto Danza di carte e un livello forma con l’operazione Ripetitore per simulare una separazione di colori di mezzetinte per qualsiasi immagine o video.
