ヘッドアップディスプレイ（HUD）について

ヘッドアップディスプレイ（HUD）は、カラーコントロールを調整する際に表示される動的なオーバーレイで、即座にビジュアルと数値フィードバックを提供します。別々のビデオスコープに依存する代わりに、HUD は関連する分析を直接ワークスペースに表示し、色調補正が画像にリアルタイムでどのような影響を与えるかを示します。必要な時にのみ表示され、作業が完了すると消えるため、正確で情報に基づいた色調補正を行いながら画像に集中し続けることができます。

ヘッドアップディスプレイ（HUD）とは？

カラーモードでの作業を学習する際、各カラーコントロールに付随するヘッドアップディスプレイ（HUD）がどのように役立つように設計されているか、そしてなぜ表示されたり消えたりするのかを理解しておくと便利です。

従来のカラー調整環境では、大きなパネル上で複数のビデオスコープを開いておく必要があります。これらのスコープによって実行される分析は、ビデオ画像のさまざまな側面をどの程度 多く(またはどの程度少なく) 調整するかについての決定を下すためのガイダンスを提供しますが、特定の色調補正を行う際にどのスコープのどの部分を見るべきかを知るのはあなた次第です。

HUD は単なるビデオスコープではありません。HUD は、使用する各カラーコントロールの拡張インターフェイスで、実行している内容、画像への影響、そのコントロールに設定している値について同時にコンテキストを提供し、コントロール自体がUIで最小限のスペースを占め、注意散漫が最小限になります。

HUD は、通常のビデオスコープが表示する内容のみに制限されないという点でも異なります。スコープよりも多くの種類の HUD があり、各コントロールに固有の情報を表示するように設計されています。

ビデオスコープの使用方法が不明な場合、HUD は各色調補正に最適なビデオスコープを自動的に表示し、読みやすさのために簡素化され、色調補正が画像データにどのような影響を与えているかを正確に示す明確なインジケーターもあります。さらに、テクスチャコントロールとともに表示される HUD は、ビデオスコープでは表示されない画像分析を表示します。

最後に、従来の常時オンのビデオスコープは品質管理 (QC) 分析に利用できますが (「ビデオスコープ」パネル経由)、HUD は完全にコンテキストに依存するスペース節約の代替手段です。色調補正を開始すると表示され、必要な情報を表示し、終了すると消えて、結果の画像に焦点を当てることができます。このため、HUD は小さなディスプレイでの作業に最適です。

HUD で利用可能なすべての情報により、色調補正を行うために選択してドラッグする実際のカラーコントロールは、合理化されスペースが効率的になるように簡素化され、主に視覚的参照のために各色調補正のタイプと範囲を表示するように設計されたグラフィックインジケーターが付いています。この簡素化は、各 HUD が画像色調補正中に豊富な情報を提供するため可能です。

HUD の使用

HUD は次のように表示されます：

• 調整を行わずにカラーコントロールの特定の HUD 分析を表示するには、ポインターを動かさずにカラーコントロールを一度選択し、再度選択して HUD を非表示にします。
• HUDは色調補正を行っているときに自動的に表示されます。コントロールを一度選択すると、そのコントロールを固定できるため、ボタンを押し続けることなく色調補正を行うことができます。再度選択すると色調補正が適用され、HUD が閉じます。
• HUD は、調整を行うためにポインターボタンをクリックして押し続けた場合にも表示されます。この場合、マウスボタンを離すと調整が確定され、HUD が閉じます。

HUD の読み方

HUD は次のコンポーネントで構成されています：

• ビデオスコープグラフ：ほとんどの HUD には、現在調整しているビデオ信号のコンポーネントを評価するのに最適なスコープに対応するビデオスコープグラフがあります。
• Min： (波形およびパレードスコープでのみ表示) 画像内の絶対的な黒を表す HUD 下部のライン。ビデオ信号のいずれかの部分を Min より下にプッシュすると、シャドウピクセルが黒にクリップされます。
• Max：(波形およびパレードスコープでのみ表示） そのシーケンスのカラーマネジメントで選択された出力ピーク輝度に対応する HUD 上部のライン。ビデオ信号のいずれかの部分を Max より上にプッシュすると、ハイライトピクセルが最大白にクリップされます。
• 基準白：(出力色空間が HDR 形式に設定されている場合のみ表示) 基準白 (拡散ホワイト、グラフィックホワイトとも呼ばれる) は、照明が通常の明るさに露出されている場合に、白い紙、白い壁、白い T シャツ、白いナプキンなどの通常の反射白が波形スコープに表示されるしきい値です。基準白を超えるハイライトは、直接光源、クロム反射、目の輝き、鏡の反射、爆発、直射日光などの特別に明るい「HDR 強度」のハイライトになります。基準白のレベルを知ることで、画像のどの部分が「通常」の明るさで、グレーディングされた HDR 画像の特別に明るい部分や「きらめく部分」を構成するものについて、クリエイティブな決定を下すのに役立ちます。
• 色相角度目盛り：(ベクトルスコープにのみ表示) 対角線はベクトルスコープ内の各色相の角度 (赤、マゼンタ、青、シアン、緑、黄) を示し、中央で交差する部分は彩度ゼロの中性点です。これらは、テスト信号の精度と、画像のどの部分がどの純粋な色相に最も近いかを示すガイダンスを提供します。
• テクスチャグラフ：（テクスチャコントロールにのみ表示）現在のフレームの高コントラストテクスチャ表示で、画像に適用しているシャープ化やソフト化操作によって現在のクリップのどの部分が影響を受けているかを簡単に確認できます。

HUD が邪魔になる場合

色調補正を行っていて HUD が邪魔になる場合は、色調補正中に H キーを押し続けることで、一時的に HUD を非表示にできます。H キーを離すと、HUD が再び表示されます。

HUD のカスタマイズ

HUD をカスタマイズするには：

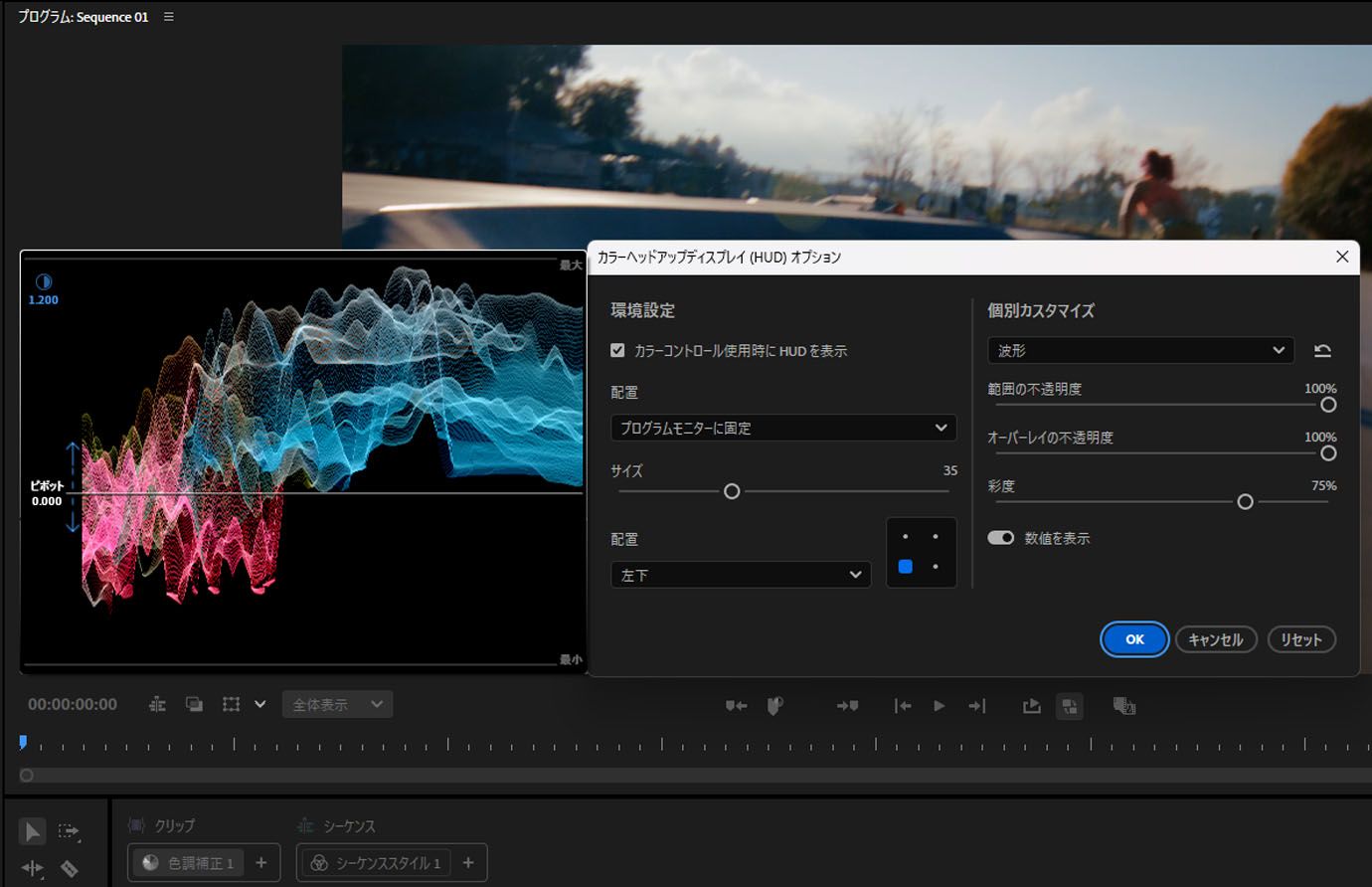

「HUD のオプション」ダイアログにはサンプルの HUD が表示され、HUD の外観をカスタマイズするための多数のオプションが 2 つのセクションに分けて提示されます。

環境設定

このセクションでは、様々なコントロールを調整する際にHUDを表示する場所と方法を選択できます。

• カラーコントロール使用時にHUDを表示：オンの場合、調整を行うとHUDが表示されます。オフの場合、HUDは表示されません。
• 配置：調整中にHUDが表示される場所を選択できます。
  • プログラムモニターにアンカー：HUDはモニターの境界内、デフォルトでは左下角に表示されます。配置オプションでは、HUDを表示する場所をモニターの4つの角の中から選択できます。
  • 自由形式： HUDオプションダイアログが開いている間、コンピュータに接続されている任意のモニター上で、HUDを好きな場所に自由に再配置できます。このオプションを選択すると、HUDオプションダイアログが開いている間、サンプルHUDを任意のディスプレイの好きな場所にドラッグすることができます。HUD オプションを閉じた後、調整を行うたびに、選択した場所にHUDが再表示されます。HUDを別の場所に移動するには、HUDオプションを再度開く必要があります。
  • ツールトレイにアンカー：このオプションを選択すると、調整中にカラーツールパネルで調整しているコントロールの真上にHUDが表示されます。
• サイズ：HUDの表示サイズを選択できます。オプションごとに、サイズが異なります。
• 配置：（アンカーをプログラムモニターに設定のみ）HUDを表示する場所をモニターの4つの角の中から選択できます。

個別カスタマイズ

このセクションでは、上部のメニューから特定の範囲タイプを選択でき、範囲ごとに個別にカスタマイズできます。すべてのスコープオプションについて以下で説明します。すべてのスコープが同じオプションを持つわけではないことに注意してください。

• 範囲不透明度：スライダーでHUDの明るさや暗さを選択できます。
• オーバーレイ不透明度：スライダーでHUDの明るさや暗さを選択できます。
• 彩度：HUDに表示されるほとんどのビデオ範囲には、画像内の色が範囲のグラフにどのように対応するかのfalse色表示域があります。これにより、これらの色を強くしたり弱くしたり、完全に削除したりできます。
• 数値を表示：HUD内で調整しているコントロールのパラメーター値を表示または非表示にできます。
