Малювання прямих ліній інструментом «Перо»

Найпростіший контур, який ви можете нарисувати інструментом «Перо» – це пряма лінія: для цього слід клацнути інструментом «Перо», щоб створити дві опорні точки. Продовжуючи клацати, ви створюєте контур із відрізків прямих ліній, що з’єднуються кутовими точками.

Малювання прямих ліній за допомогою інструмента «Перо»
Клацання інструмента «Перо» для створення прямих відрізків.

  1. Візьміть інструмент «Перо».
  2. Поставте інструмент «Перо» на те місце, де ви бажаєте розпочати прямий відрізок, і клацніть, щоб поставити першу опорну точку (не перетягуйте курсор).

    Примітка.

    Перший нарисований відрізок не буде видимий, доки ви не клацнете, щоб створити другу опорну точку. (Виберіть параметр «Гумова стрічка» у Photoshop, щоб попередньо переглянути відрізки контурів). Також, якщо з’являється лінія напряму, це означає, що ви випадково перетягнули вказівник інструмента «Перо»; виберіть «Правка» > «Відмінити» і клацніть знову.

  3. Клацніть знову на місці, де бажаєте закінчити відрізок (клацніть, утримуючи Shift, щоб зберегти кут відрізка кратним 45°).
  4. Продовжуйте клацати, щоб поставити опорні точки для додаткових прямих відрізків.

    Остання додана опорна точка завжди показується суцільним квадратиком на знак того, що вона виділена. Визначені до цього опорні точки стають порожніми, їх виділення знімається, щойно ви додаєте нові опорні точки.

  5. Замкніть контур в той чи інший спосіб:
    • Щоб замкнути контур, поставте інструмент «Перо» на першу (порожню) опорну точку. Якщо вказівник інструменту «Перо» розташовано правильно, поряд із ним з’являється маленьке коло . Клацніть або перетягніть вказівник, щоб замкнути контур.

    Примітка.

    Щоб замкнути контур в InDesign, можна також вибрати об’єкт і натиснути «Об’єкт» > «Контури» > «Замкнути контур».

    • Щоб залишити контур відкритим, клацніть, утримуючи Ctrl (Windows) або Command (Mac OS), будь-де поза всіма об’єктами.

      Щоб залишити контур відкритим, можна також взяти інший інструмент або вибрати «Виділити» > «Зняти виділення» у програмі Illustrator або «Правка» > «Зняти все виділення» у програмі InDesign. У програмах InDesign або Illustrator також можна просто натиснути клавішу Enter або Return, щоб залишити контур відкритим.

Малювання кривих інструментом «Перо»

Ви створюєте криву, додаючи опорну точку, де крива змінює напрямок, або перетягуючи вказівник за лінією напряму, що утворює форму кривої. Довжина і нахил лінії напряму визначає форму кривої.

Криві легше редагувати, і ваша система може показувати і друкувати їх швидше, якщо ви рисуєте їх з якнайменшою кількістю опорних точок. Якщо використовувати забагато точок, це може спричинити зайві вигини кривої. Натомість рисуйте, розставляючи опорні точки далеко одна від одної, і навчіться утворювати форму кривої, регулюючи довжину і кут ліній напряму.

  1. Візьміть інструмент «Перо».
  2. Поставте інструмент «Перо» на місце, де ви бажаєте розпочати криву, і утримуйте натиснутою кнопку миші.

    З’являється перша точка прив’язки, і вказівник інструменту «Перо» змінюється на стрілку. (У Photoshop вказівник змінюється лише після того, як ви почнете перетягувати).

  3. Перетягніть, щоб встановити крутість створюваного відрізка кривої, потім відпустіть кнопку миші.

    Загалом подовжуйте лінію напряму приблизно на третину відстані до наступної опорної точки, що її плануєте поставити. (Ви можете відрегулювати лінію напряму пізніше з одного чи двох боків).

    Утримуйте клавішу Shift, щоб обмежити інструмент кратно 45°.

    Малювання першої точки кривої
    Малювання першої точки кривої

    A. Розміщення інструмента «Перо» B. Початок перетягування (з натиснутою кнопкою миші) C. Перетягування для подовження ліній напряму
  4. Поставте інструмент «Перо» там, де ви бажаєте закінчити відрізок кривої, і зробіть одне з наведеного нижче:
    • Щоб створити криву С-форми, перетягуйте у напрямку, протилежному до попередньої лінії напряму. Потім відпустіть кнопку миші.

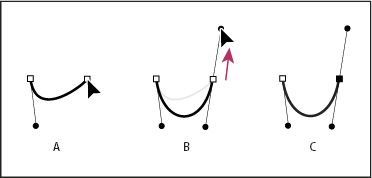

    Малювання другої точки кривої
    Малювання другої точки кривої

    A. Початок перетягування другої точки згладжування. B. Перетягування точки у напрямку, протилежному до попередньої лінії напряму, для створення С-подібної кривої. С. Результат після відпускання кнопки миші

    • Щоб створити S-подібну криву, перетягуйте у тому ж напрямку, що й напрямок попередньої лінії напряму. Потім відпустіть кнопку миші.

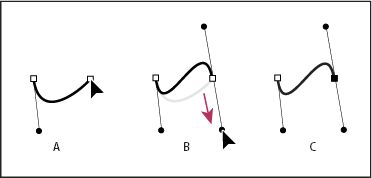

    Малювання S-подібної кривої
    Малювання S-подібної кривої

    A. Початок перетягування нової точки згладжування. B. Перетягування точки у тому ж напрямку, що й попередня лінія напряму, для створення S-подібної кривої. С. Результат після відпускання кнопки миші.

    Примітка.

    (Лише у Photoshop): щоб різко змінити напрямок кривої, відпустіть кнопку миші, а потім, утримуючи Alt (Windows) або Option (Mac OS), перетягніть точку напряму в напрямку кривої. Відпустіть Alt (Windows) або Option (Mac OS) і кнопку миші, поставте вказівник там, де потрібно закінчити відрізок, а потім тягніть вказівник у протилежному напрямку, щоб закінчити відрізок кривої.

  5. Продовжуйте перетягувати вказівник інструменту «Перо» з іншого місця, щоб створити серію згладжених кривих. Зверніть увагу, що ви ставите опорні точки на початку та в кінці кожної кривої, але не на верхівці кривої.

    Примітка.

    Утримуючи Alt (Windows) або Option (Mac OS), перетягуйте лінії напряму, щоб відірвати їх від опорної точки.

  6. Замкніть контур в той чи інший спосіб:
    • Щоб замкнути контур, поставте інструмент «Перо» на першу (порожню) опорну точку. Якщо вказівник інструменту «Перо» розташовано правильно, поряд із ним з’являється маленьке коло . Клацніть або перетягніть вказівник, щоб замкнути контур.

    Примітка.

    Щоб замкнути контур в InDesign, можна також вибрати об’єкт і натиснути «Об’єкт» > «Контури» > «Замкнути контур».

    • Щоб залишити контур відкритим, клацніть, утримуючи Ctrl (Windows) або Command (Mac OS), будь-де поза всіма об’єктами.

      Щоб залишити контур відкритим, можна також взяти інший інструмент або вибрати «Виділити» > «Зняти виділення» у програмі Illustrator або «Правка» > «Зняти все виділення» у програмі InDesign.

Зміна місць опорних точок у ході рисування

  1. Клацнувши мишею, щоб створити опорну точку, не відпускаючи кнопку, натисніть пропуск і перетягніть вказівник, щоб переставити опорну точку.

Закінчення рисування контуру

Закінчуйте контур у той чи інший спосіб:

  1. Щоб закрити контур, поставте інструмент «Перо» на першу (порожню) опорну точку. Якщо вказівник інструменту «Перо» розташовано правильно, поряд із ним з’являється маленьке коло . Клацніть або перетягніть вказівник, щоб замкнути контур.

    Примітка.

    Щоб замкнути контур в InDesign, можна також вибрати об’єкт і натиснути «Об’єкт» > «Контури» > «Замкнути контур».

  2. Щоб залишити контур відкритим, клацніть, утримуючи клавішу Ctrl (Windows) або Command (Mac OS), будь-де поза всіма об’єктами.

Щоб залишити контур відкритим, можна також взяти інший інструмент або вибрати «Виділити» > «Зняти виділення» у програмі Illustrator або «Правка» > «Зняти все виділення» у програмі InDesign. У програмі InDesign також можна просто натиснути клавішу Enter або Return, щоб залишити контур відкритим.

Малювання прямих ліній з переходом у криву

  1. За допомогою інструмента «Перо» клацніть дві кутові точки у двох місцях, щоб створити прямий відрізок.
  2. Помістіть інструмент «Перо» на виділену кінцеву точку. В Illustrator та InDesign поряд із інструментом «Перо» з’являється значок перетворення точки, коли ви ставите його правильно (у Photoshop поряд із інструментом «Перо» з’являється маленька діагональна лінія або коса риска). Щоб встановити нахил кривого відрізка, що його ви створюватимете далі, клацніть точку прив’язки та перетягніть лінію напряму, що з’являється.
    Малювання кривого відрізка після прямого
    Малювання кривого відрізка після прямого (частина 1)

    A. Прямий відрізок завершено B. Встановлення інструменту «Перо» на кінцеву точку (значок перетворення точки з’являється лише в Illustrator та InDesign). C. Перетягування точки напряму
  3. Поставте перо там, де ви бажаєте мати наступну опорну точку, потім клацніть (і перетягніть, якщо треба) на новій опорній точці, щоб закінчити криву.
    Малювання кривого відрізка після прямого
    Малювання кривого відрізка після прямого (частина 2)

    A. Розміщення інструмента «Перо» B. Перетягування лінії напряму C. Новий кривий відрізок закінчено

Малювання кривих з переходом у пряму лінію

  1. Виберіть інструмент «Перо» і перетягніть мишу, щоб створити першу точку згладжування на криволінійному відрізку, після чого відпустіть кнопку миші.
  2. Перемістіть інструмент «Перо» в точку, де повинен закінчуватися відрізок кривої, далі перетягніть курсор, щоб з’єднати кінцеву точку кривої з початковою, і відпустіть кнопку миші.
    Прямий відрізок після кривого
    Малювання прямого відрізка після кривого (частина 1)

    A. Створення першої точки згладжування кривого відрізка завершено, і «Перо» ставиться на кінцеву точку. B. Перетягування для закінчення кривої.
  3. Помістіть інструмент «Перо» на виділену кінцеву точку. Значок перетворення точки з’являється поряд із вказівником інструмента «Перо», якщо його розташовано правильно. Клацніть на опорній точці, щоб перетворити точку згладжування на кутову.
  4. Переставте «Перо» на місце, де має закінчуватися прямий відрізок, і клацніть, щоб закінчити прямий відрізок.
    Прямий відрізок після кривого
    Малювання прямого відрізка після кривого (частина 2)

    A. Встановленя інструменту «Перо» після наявної кінцевої точки B. Клацання на кінцевій точці C. Клацніть на наступній кутовій точці

Малювання двох криволінійних сегментів, поєднаних під кутом

  1. Інструментом «Перо» перетягніть вказівник, щоб створити першу точку згладжування кривого відрізка.
  2. Переставте «Перо» і перетягніть вказівник, щоб створити криву з другою точкою згладжування, потім, натиснувши і тримаючи Alt (Windows) або Option (Mac OS), перетягніть лінію напряму до її протилежного кінця, щоб задати нахил наступної кривої. Відпустіть клавішу і кнопку миші.

    Ця процедура перетворює точку згладжування на кутову, розділяючи лінії напряму.

  3. Переставте «Перо» на те місце, де бажаєте закінчити другий кривий відрізок, і перетягніть вказівник на нову точку згладжування, щоб закінчити другий кривий відрізок.
Малювання двох кривих
Малювання двох кривих

A. Перетягування нової точки згладжування. B. Натискання Alt/Option для розділення лінії напряму під час перетягування, відведення лінії напряму. C. Результат після перенесення і перетягування утретє.
