Виділення контурів, відрізків і опорних точок

Перед тим, як ви зможете змінювати форму та редагувати контур, вам потрібно виділити опорні точки, відрізки шляху, або те і друге.

Виділення опорних точок

  • Якщо ви бачите всі точки, ви можете клацати на них інструментом «Часткове виділення» . Клацайте, утримуючи Shift, щоб виділити декілька точок.
  • Візьміть інструмент «Часткове виділення» і перетягніть вказівник, обводячи опорні точки. Утримуючи Shift, перетягніть вказівник навколо додаткових опорних точок, щоб виділити їх.
  • Ви можете виділяти опорні точки виділених та невиділених контурів. Пересувайте інструмент «Часткове виділення» по опорній точці, доки вказівник не перетвориться на порожній квадратик (для невиділених контурів) або зафарбований квадратик (для виділених контурів) у збільшеному стані, після чого клацніть опорну точку. Утримуючи Shift, клацайте додаткові опорні точки для їх видалення.
  • (Лише Illustrator) Візьміть інструмент «Ласо» і перетягніть вказівник навколо опорних точок. Утримуючи Shift, перетягніть вказівник навколо додаткових опорних точок, щоб виділити їх.

Вибір відрізків контуру

Виконайте одну з описаних нижче дій.

  • Виберіть інструмент «Часткове виділення»  і клацніть на відстані 2 пікселі від сегмента або перетягніть область виділення на частину сегмента. Утримуючи Shift, клацніть або перетягніть вказівник навколо додаткових відрізків контуру, щоб виділити їх.
  • (Лише Illustrator) Візьміть інструмент «Ласо»  і перетягніть вказівник навколо відрізків контура. Утримуючи Shift, перетягніть вказівник навколо додаткових відрізків контуру, щоб виділити їх.

Виділення всіх опорних точок і відрізків на контурі

  1. Візьміть інструмент «Часткове виділення» або в Illustrator – інструмент «Ласо».
  2. Перетягніть вказівник навколо усього контуру.

    Якщо контур залито, ви також можете клацнути всередині нього інструментом «Часткове виділення», щоб виділити всі опорні точки.

Копіювання контуру

  1. Виділіть контур або відрізок інструментом «Виділення» або «Часткове виділення» і зробіть одне з наведеного нижче:
    • Скористайтеся стандартними функціями меню, щоб копіювати й вставляти контури, переносячи їх із однієї програми до іншої.

    • Натиснувши й утримуючи Alt (Windows) або Option (Mac OS), перетягніть контур у потрібне місце, потім відпустіть кнопку миші і клавішу Alt/Option.

Налаштування відрізків контура

Ви можете редагувати відрізок контуру в будь-який час, але редагування наявних відрізків дещо відрізняється від їх рисування. Редагуючи відрізки, зважайте на такі поради:

  • Якщо опорна точка з’єднує два відрізки, переміщення цієї опорної точки завжди змінює обидва відрізки.

  • Рисуючи інструментом «Перо», ви можете тимчасово ввімкнути інструмент «Часткове виділення» (в InDesign або Photoshop), щоб скоригувати вже нарисовані відрізки; рисуючи, натискайте Ctrl (Windows) або Command (Mac OS). В Illustrator натискання Ctrl або Command під час рисування вмикає останній використаний інструмент.

  • Коли ви вперше рисуєте точку згладжування інструментом «Перо», перетягування точки напряму змінює довжину лінії напряму обабіч цієї точки. Проте коли ви редагуєте точку згладжування, що вже існує, інструментом «Часткове виділення», ви змінюєте довжину лінії напряму лише по той бік, на якому ви рисуєте.

Переміщення прямих відрізків

  1. Інструментом «Часткове виділення» виділіть відрізок, який необхідно налаштувати.
  2. Перетягніть відрізок на нове місце.

Налаштування довжини або кута нахилу прямих відрізків

  1. Інструментом «Часткове виділення»  виділіть опорну точку на відрізку, який потрібно налаштувати.
  2. Перетягніть опорну точку у потрібне місце. Перетягуючи, утримуйте Shift, якщо бажаєте зберігати приріст кута 45° під час повороту.

    Примітка.

    В Illustrator та InDesign, якщо ви просто намагаєтеся зробити прямокутник ширшим чи вужчим, легше виділити його інструментом «Виділення» і змінити розміри, скориставшись держаками по боках рамки розміру.

Налаштування положення або форми кривих відрізків

  1. Інструментом «Часткове виділення» виділіть кривий відрізок або опорну точку на одному з кінців кривого відрізка. З’являються лінії напряму, якщо вони є. (Деякі криві відрізки використовують лише одну лінію напряму).
  2. Виконайте одну з описаних нижче дій.
    • Щоб налаштувати положення відрізка, перетягніть його. Перетягуючи, утримуйте Shift, якщо бажаєте зберігати приріст кута 45° під час повороту.

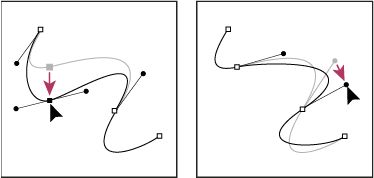

    Налаштування положення відрізку
    Клацніть, щоб виділити кривий відрізок. Потім перетягніть його, щоб налаштувати.

    • Щоб налаштувати форму відрізка з будь-якого боку виділеної опорної точки, перетягніть опорну точку або точку напряму. Перетягуючи, утримуйте Shift, якщо бажаєте зберігати приріст кута 45° під час повороту.

    Налаштування форми відрізку
    Перетягніть опорну точку або точку напряму.

    Примітка.

    Також ви можете застосувати трансформацію, наприклад, масштабування чи обертання, до відрізка або опорної точки.

Вилучення відрізка

  1. Інструментом «Часткове виділення»  виділіть відрізок, який необхідно видалити.
  2. Щоб видалення виділений відрізок, натисніть клавішу Backspace (Windows) або Delete (Mac OS). Повторне натискання Backspace або Delete стирає решту контуру.

Видалення мітки-маніпулятора опорної точки

  • За допомогою інструмента «Перетворити точки прив’язки» (Illustrator) або «Перетворити точку напрямку» (InDesign) клацніть точку прив’язки мітки-маніпулятора.
  • Потягніть точку напрямку та відпустіть у точці прив’язки.

Подовження відкритого контура

  1. Поставте вказівник інструмента «Перо» на кінцеву точку відкритого контуру, що його бажаєте подовжити. Вказівник змінить форму, коли буде розташований точно на кінцевій точці.

  2. Клацніть на кінцевій точці.

  3. Виконайте одну з описаних нижче дій.

    • Щоб створити кутову точку, поставте інструмент «Перо» на місце, де бажаєте закінчити новий відрізок, і клацніть. Якщо ви подовжуєте контур, що закінчується точкою згладжування, новий відрізок буде викривлений наявною лінією напряму

    Примітка.

    В Illustrator, якщо ви подовжуєте контур, що закінчується точкою згладжування, новий відрізок буде прямий.

  4. Щоб створити точку згладжування, поставте інструмент «Перо» на місце, де бажаєте закінчити новий кривий відрізок, і перетягніть вказівник.

З’єднування двох відкритих контурів

  1. Поставте вказівник інструменту «Перо» на кінцеву точку відкритого контуру, що його бажаєте приєднати до іншого контуру. Вказівник змінить форму, коли буде розташований точно на кінцевій точці.
  2. Клацніть на кінцевій точці.
  3. Виконайте одну з описаних нижче дій.
    • Щоб приєднати один контур до другого відкритого контура, клацніть кінцеву точку цього другого контура. Коли інструмент «Перо» знаходитиметься точно на кінцевій точці другого контуру, поряд із вказівником з’явиться маленький символ злиття .

    • Щоб з’єднати новий контур з наявним, нарисуйте новий контур поряд із наявним, потім пересуньте «Перо» на кінцеву точку (невиділену) наявного контура. Клацніть на цій кінцевій точці, коли побачите маленький символ з’єднання поряд із вказівником.

Примітка.

У програмі InDesign для об’єднання контурів можна також використовувати панель «Обробка контурів». Щоб закрити відкритий контур, виберіть необхідний контур за допомогою інструмента виділення і натисніть кнопку «Закрити контур» на панелі «Обробка контурів». Для закриття двох кінцевих точок між двома контурами виберіть контури та натисніть кнопку «Приєднати контур» Кнопку «Приєднати контур» можна використати повторно для приєднання другої кінцевої точки.

Переміщення та підштовхування опорних точок або відрізків за допомогою клавіатури

  1. Виділіть опорну точку або відрізок контуру.

    Примітка.

    У Photoshop ви можете у такий спосіб переміщувати лише опорні точки.

  2. Клацніть або натисніть будь-яку клавішу зі стрілкою на клавіатурі, аби пересунути об’єкт на 1 піксель за напрямком стрілки.

Якщо ви триматимете клавішу Shift, об’єкт пересуватиметься на 10 пікселів за раз.

Примітка.

В Illustrator та InDesign ви можете змінити відстань підштовхування, змінивши уподобання «Крок клавіатури». Якщо ви змінили типовий крок, утримання Shift збільшуватиме пересування вдесятеро.

Додавання або вилучення опорних точок

Додані опорні точки дають вам кращий контроль за контуром або можуть подовжити відкритий контур. Проте краще не добавляти більше точок, ніж треба. Що менше точок, то легше редагувати, показувати й друкувати контур. Ви можете знизити складність контуру, вилучивши непотрібні точки.

Палітра інструментів містить три інструменти для додавання або вилучення точок: інструмент «Перо» , інструмент «Додати точку прив’язки» та інструмент «Видалити опорну точку» .

Типово інструмент «Перо» змінюється на «Додати опорну точку», коли ви ставите його на виділений контур, або на «Вилучити опорну точку», коли ви ставите його на опорну точку. (У Photoshop ви можете вибрати «Автоматичне додавання/вилучення» на панелі параметрів, щоб дозволити інструментові «Перо» автоматично змінюватися на інструмент «Додати опорну точку» або «Вилучити опорну точку»).

У Photoshop та InDesign ви можете виділити й редагувати кілька контурів одночасно, проте в Illustrator ви можете додавати та вилучати точки лише одного контуру за один раз. У Photoshop та InDesign ви можете перерисовувати контур, додаючи опорні точки, клацаючи та перетягуючи вказівник, коли ви їх додаєте.

Примітка.

Не користуйтеся клавішами Delete, Backspace та Clear або командами «Правка» > «Вирізати» або «Правка» > «Очистити» для вилучення опорних точок: ці клавіші і команди вилучають точку і відрізки лінії, що приєднуються до цієї точки.

Додавання або вилучення опорних точок

  1. Виділіть контур, який потрібно змінити.
  2. Візьміть інструмент «Перо», інструмент «Додати опорну точку» або інструмент «Вилучити опорну точку».
  3. Щоб додати опорну точку, поставте курсор на відрізок контуру і клацніть. Щоб вилучити опорну точку, поставте курсор на опорну точку і клацніть.

Примітка.

В Illustrator ви можете додавати опорні точки до контуру, виділяючи об’єкт і вибираючи «Об’єкт» > «Контур» > «Додати опорні точки».

Вимкнення або тимчасове вимкнення автоматичного перемикання інструменту «Перо»

Ви можете вимкнути автоматичне перемикання інструменту «Перо» на «Додати опорну точку» або «Вилучити опорну точку». Це зручно, якщо ви бажаєте розпочати новий контур над наявним.

  • У Photoshop зніміть позначку на «Автоматичне додавання/вилучення» на смузі параметрів.
  • У програмі Illustrator утримуйте Shift, коли ставите «Перо» на виділений контур або опорну точку. (Щоб Shift не обмежував інструмент «Перо», відпустіть клавішу Shift перед тим, як відпустити кнопку миші).
  • В Illustrator виберіть «Правка» > «Уподобання» > «Загальні» (Windows) або «Illustrator» > «Уподобання» > «Загальні» (Mac OS) та виберіть «Вимкнути автоматичне додавання/вилучення».
  • У програмі InDesign натисніть і утримуйте будь-яку гарячу клавішу, зробіть потрібні зміни, а потім відпустіть кнопку миші. Якщо, наприклад, вибрано інструмент «Перо», натисніть і утримуйте клавішу A, щоб відобразити інструмент «Часткове виділення» та змінити точки. Інструмент «Перо» буде вибраний, коли ви відпустите клавішу A.

Перетворення точок згладжування на кутові крапки і навпаки

Контури можуть мати два типи опорних точок — кутові крапки і точки згладжування. У кутовій крапці контур різко змінює напрям. У точці згладжуваннясегменти контуру з’єднуються неперервною кривою. Інструмент «Перетворити точку напрямку» . Дає вам змогу змінювати точку прив’язки з кутової крапки на точку згладжування і навпаки.

  1. Інструментом «Часткове виділення»  виділіть контур, який бажаєте змінити.
  2. Переключіться на інструмент «Перетворити точку напрямку» . (Якщо потрібно, поставте вказівник на інструмент «Перо» і перетягніть, щоб вибрати інструмент «Перетворити точку напрямку»).

    Примітка.

    Щоб тимчасово переключитися з інструмента «Перетворити точку напрямку» на інструмент «Часткове виділення», натисніть Ctrl (Windows) або Command (Mac OS).

  3. Наведіть інструмент «Перетворити точку напрямку» на точку прив’язки, яку потрібно перетворити, і виконайте одну з таких дій:

    Для перетворення кутової крапки на точку згладжування витягніть лінії напрямку з кутової крапки.

    Перетворення кутової точки на точку згладжування
    Витягування ліній напряму з кутової крапки для створення точки згладжування

    Для перетворення точки згладжування на кутову крапку без ліній напряму клацніть на точці згладжування.

    Перетворення точки згладжування на кутову точку
    Клацання на точці згладжування для створення кутової крапки

    • Для перетворення кутової крапки без ліній напряму на кутову точку з незалежними лініями напрями спершу витягніть з кутової крапки лінії напряму (перетворюючи її на точку згладжування). Відпустіть кнопку миші і потім перетягніть одну з ліній напряму.

    • Щоб перетворити точку, відкрийте панель «Обробка контурів» (виберіть «Вікно» > «Об’єкти та макет» > «Обробка контурів»), і натисніть кнопку «Звичайний», «Кут», «Згладжування» або «Симетрично» в розділі «Перетворити точку».

    • Для перетворення точки згладжування на кутову крапку з незалежними лініями напряму перетягніть мишею будь-яку з ліній напряму.

    Перетворення точки згладжування на кутову крапку
    Перетворення точки згладжування на кутову крапку

Примітка.

Щоб перетворити точки, можна також використати інструмент «Часткове виділення», після чого обрати команду «Об’єкт» > меню «Перетворити точку». Наприклад, можна вибрати точку згладжування внизу фігури «U» та вибрати «Об’єкт» > «Перетворити точку» > «Звичайний». Ця дія усуває лінії напрямку фігури «V». Оберіть кут, щоб створити точку з лініями напрямку, що можуть переміщуватися незалежно одна від одної. Оберіть «Згладжування», щоб створити точку з дескрипторами різної довжини. Оберіть «Симетрично», щоб створити точку з дескрипторами однакової довжини.

Розділення контура

Ви можете розділити контур, графічний кадр або порожній текстовий кадр у будь-якій опорній точці або вздовж будь-якого сегмента. Коли ви розділяєте контур, зважайте на таке:

  • Якщо ви бажаєте розділити замкнений контур на два відкриті контури, ви повинні розрізати у двох місцях вздовж контуру. Якщо ви розріжете замкнений контур лише один раз, ви одержите один контур із пропуском.

  • Будь-який контур, одержаний від розділення, зберігає налаштування первинного контуру, такі як товщина лінії і колір заливки. Вам може знадобитися скинути вирівнювання обведення зсередини назовні.

Розділення контурів інструментом «Ножиці»

  1. (За потребою) Виділіть контур, щоб побачити поточні опорні точки.
  2. Візьміть інструмент «Ножиці і клацніть на контурі, який бажаєте розділити. Коли ви розділяєте контур всередині відрізку, нові кінцеві точки з’являються над іншими, і одна кінцева точка виділяється.
  3. Для налаштування нової опорної точки або відрізку контуру скористайтеся інструментом «Часткове виділення».

Відкриття контура через панель «Обробка контурів»

  1. Виділіть закритий контур.
  2. Щоб відкрити панель «Обробка контурів», виберіть «Вікно» > «Об’єкт та формат» > «Обробка контурів».
  3. Клацніть «Відкрити контур» на панелі «Обробка контурів».

Згладжування контурів

Користуйтеся інструментом «Згладжування» для усування надмірних кутів на наявному контурі або виділеному відрізку контуру. Інструмент «Згладжування» найповніше зберігає первинну форму контуру. Згладжені контури загалом містять менше точок, тому їх легше редагувати, показувати і друкувати.

Згладжування контурів
Контур до і після застосуванням інструмента «Згладжування»

  1. Виділіть контур.
  2. Візьміть інструмент «Згладжування».

    Примітка.

    Якщо взято інструмент «Олівець», утримуйте Alt (Windows) або Option (Mac OS), щоб тимчасово замінити олівець інструментом «Згладжування».

  3. Перетягніть інструмент за довжиною відрізка контуру, що його ви бажаєте згладити.
  4. Продовжуйте згладжувати, доки штрих або контур не стануть достатньо згладженими.
  5. Щоб змінити величину згладжування, двічі клацніть на інструменті «Згладжувач» і встановіть такі параметри:

    Точність

    Регулює, наскільки далеко можуть знаходитися криві перед тим, як ви змінюватимете контур. Що нижче точність, то більше крива слідуватиме за рухом вказівника, що дасть різкіші краї. Щоб більше величина точності, то більше контур ігноруватиме дрібні рухи вказівника, що дасть більш згладжені криві. Діапазон у пікселях — від 0,5 до 20 пікселів.

    Плавність

    Регулює величину згладжування, що застосовується під час користування інструментом. Плавність може змінюватися від 0 до 100%, і що вище це значення, то більш згладжений контур.

    Зберігати виділене

    Визначає, чи зберігати контур, виділений після того, як ви його згладили.

Перемалювання замкнених контурів або об’єктів

  1. Інструментом «Часткове виділення»  виконайте те чи інше:
    • Перетягніть вказівник миші навколо опорних точок, які бажаєте виділити.

    • Утримуючи клавішу Shift, клацайте на опорних точках, які бажаєте виділити.

  2. Поставте вказівник на опорній точці або відрізку контуру, який має бути фокальною точкою (себто, на точці, що витягуватиме виділені відрізки контуру), і клацніть на опорній точці або відрізку контуру.
  3. Перетягніть підсвічені опорні точки, щоб налаштувати контур. Величина пересування даного відрізка контуру залежить від його відстані до підсвіченої точки.
    • Виділені точки, що діють як фокальна точка, пересуваються разом з інструментом виділення під час перетягування.

    • Виділені точки, що не є фокальними, пересуваються слідом за фокальною точкою.

    • На невиділені опорні точки зміна форми контуру не впливає.

Про інструмент «Позиція»

В InDesign CS5 немає інструмента «Позиція» . Замість нього можна використовувати інструмент «Виділення», щоб виділяти кадр чи його вміст та маніпулювати ними. Див. розділ Виділення об’єктів.
