Strumenti di disegno: Pennello, Timbro clona e Gomma

Gli strumenti Pennello , Timbro clone  e Gomma  sono tutti strumenti di disegno. Potete utilizzare ciascuno di essi nel pannello Livello per applicare tratti pennello a un livello. Ciascuno strumento di disegno applica tratti pennello che modificano il colore o la trasparenza di un’area di un livello senza modificare la sorgente del livello.

Ogni tratto pennello presenta una barra della durata, proprietà Opzioni tratto e proprietà Trasformazioni che potete visualizzare e modificare nel pannello Timeline. A ogni tratto pennello è, per impostazione predefinita, assegnato il nome corrispondente allo strumento che lo ha creato, con un numero che indica l’ordine nel quale è stato tracciato.

In qualsiasi momento, dopo aver tracciato un tratto pennello, potete modificare e animare ciascuna delle sue proprietà utilizzando le stesse tecniche utilizzate per modificare le proprietà e la durata di un livello. Potete copiare le proprietà del tracciato del tratto pennello in e da proprietà per tracciati maschera, tracciati livello forma e tracciati animati. Per ottenere una maggiore potenza e flessibilità, potete collegare queste proprietà mediante le espressioni. Consultate Creare forme e maschere e Aggiungere, modificare e rimuovere espressioni.

I singoli segni del pennello sono distribuiti lungo ciascun tratto pennello, anche se è possibile che i segni sembrino uniti a formare un tratto continuo con le impostazioni predefinite. Le impostazioni per ciascun pennello nel pannello Pennelli determinano la forma, la spaziatura e altre proprietà dei segni del pennello; inoltre, le proprietà Opzioni tratto possono essere modificate per ciascun tratto nel pannello Timeline.

In After Effects i tratti pennello sono oggetti vettoriali, il che significa che possono essere ridimensionati senza comprometterne la qualità. In alcune applicazioni, i tratti pennello come Photoshop sono oggetti raster. Consultate Panoramica sulla grafica vettoriale e le immagini raster.

Gruppi di tratti pennello sono visualizzati nel pannello Timeline come istanze dell’effetto disegno. Ogni istanza dell’effetto Disegno presenta un’opzione Disegna su trasparente. Se selezionate questa opzione, l’immagine del livello sorgente e tutti gli effetti che precedono quest’istanza dell’effetto Disegno nell’ordine di sovrapposizione dell’effetto vengono ignorati; i tratti pennello vengono applicati su un livello trasparente.

Operazioni comuni per strumenti di disegno e tratti

• Per visualizzare i tratti pennello sui livelli selezionati nel pannello Timeline, premete PP.
• Per selezionare tratti pennello nel pannello Livello, utilizzate lo strumento Selezione per fare clic su un tratto pennello o trascinate un rettangolo di selezione intorno a parti di più tratti pennello.

• Per visualizzare solo i tratti pennello selezionati nel pannello Timeline, selezionate i tratti pennello desiderati e premete SS.
• Per rinominare un tratto pennello, selezionate il tratto nel pannello Timeline e premete Invio sulla tastiera principale (Windows) o Invio (Mac OS); oppure fate clic con il pulsante destro del mouse (Windows) o tenendo premuto il tasto Control (Mac OS) sul nome e scegliete Rinomina.
• Per riordinare tratti pennello all’interno di un’istanza dell’effetto Disegno, trascinate un tratto pennello in una nuova posizione nell’ordine di sovrapposizione nel pannello Timeline.
• Per riordinare un’istanza dell’effetto Disegno interlacciandola con altri effetti, trascinate l’effetto in una nuova posizione nell’ordine di sovrapposizione nel pannello Timeline.
• Per selezionare un’istanza specifica dell’effetto Disegno per l’aggiunta di nuovi tratti pennello, utilizzate il menu Visualizza nella parte inferiore del pannello Livello.
• Per nascondere alla vista (e nell’output di rendering) un tratto pennello, deselezionate lo switch Video  per il tratto pennello.
• Per aprire o chiudere i pannelli Disegno e Pennelli quando è selezionato uno strumento di disegno, fate clic sui pulsanti Attiva/disattiva i pannelli Disegno .

Impostazioni comuni degli strumenti di disegno nel pannello Disegno

Per utilizzare il pannello Disegno, selezionate prima uno strumento di disegno dal pannello Strumenti.

Per i tratti pennello e clone, la quantità massima di copertura del disegno applicata. Per i tratti dello strumento Gomma la quantità massima di copertura del disegno e del colore del livello rimossa.

Per i tratti pennello e clone, quanto rapidamente viene applicato il disegno. Per i tratti dello strumento Gomma, quanto rapidamente vengono rimossi la copertura del disegno e il colore del livello.

Il modo in cui i pixel dell’immagine sottostante vengono uniti con i pixel disegnati sopra dai tratti pennello o clone. Consultate Panoramica dei metodi di fusione.

I canali del livello sui quali agisce il tratto Pennello o Clone. Quando scegliete Alfa, il tratto influisce solo sull’opacità, così i campioni solo le scale di grigio. Se disegnate il canale alfa con nero puro otterrete lo stesso risultato di quando utilizzate lo strumento Gomma.

La durata del tratto pennello. Con Costante, il tratto viene applicato dal fotogramma corrente alla fine della durata del livello. Con Fotogramma singolo, il tratto viene applicato solo al fotogramma corrente. Con Personalizzato, il tratto viene applicato al numero di fotogrammi specificato, a partire dal fotogramma corrente. Con l’opzione Scrivi sopra il tratto viene applicato dal fotogramma corrente alla fine della durata del livello e viene animata la proprietà Fine del tratto perché corrisponda al movimento con il quale è stato tracciato il tratto.

Pennelli e pannello strumenti Pennelli

Per utilizzare il pannello Pennelli, selezionate prima uno strumento di disegno dal pannello Strumenti.

Selezionare una modalità di visualizzazione della galleria di pennelli

Creare e gestire pennelli predefiniti

• Per creare un nuovo pennello predefinito, specificate le impostazioni desiderate nel pannello Pennelli e selezionate Nuovo pennello dal menu del pannello Pennelli oppure fate clic sul pulsante Salva le impostazioni correnti come nuovo pennello .
• Per assegnare un nuovo nome a un pennello predefinito, selezionatelo e scegliete Rinomina pennello dal menu del pannello.
• Per eliminare un pennello predefinito, scegliete Elimina pennello dal menu del pannello o fate clic sul pulsante Elimina pennello .
• Per ripristinare il set predefinito di pennelli predefiniti, selezionate Ripristina punte pennelli dal menu del pannello Pennelli. Per conservare i pennelli personalizzati che avete creato, fate clic su Aggiungi quando la finestra di dialogo richiede di sostituire i pennelli correnti con quelli predefiniti.

Proprietà Pennello

Controlla le dimensioni del pennello.

L’angolo in base al quale l’asse lungo di un pennello ellittico viene ruotato dalla posizione orizzontale.

Nota: le angolazioni dei tratti pennello possono essere espresse sia come valori positivi che come valori negativi. Ad esempio, un tratto pennello con un angolo di 45º equivale a un tratto pennello con un angolo di -135º.

Il rapporto tra gli assi lungo e corto di un pennello. Un valore di 100% indica un pennello circolare, un valore di 0% indica un pennello lineare e i valori intermedi indicano pennelli ellittici.

Controlla la transizione di un tratto pennello dall’opacità al 100% al centro, alla trasparenza al 100% ai bordi. Anche impostando una durezza elevata, soltanto il centro appare totalmente opaco.

La distanza tra i segni del pennello in un tratto, misurati come percentuale del diametro del pennello. Quando questa opzione è deselezionata, la velocità alla quale eseguite il trascinamento per creare il tratto determina la spaziatura.

Queste impostazioni determinano il modo in cui le caratteristiche di una tavoletta grafica sensibile alla pressione, ad esempio una tavoletta grafica Wacom, controllano e agiscono sui segni del pennello. Per ciascun pennello potete selezionare Pressione penna, Inclinazione penna o Rotellina stilo per Dimensione, Angolo, Rotondità, Opacità e Flusso per indicare quali funzioni della tavoletta con penna desiderate utilizzare per controllare i segni del pennello. Potete ad esempio variare lo spessore dei segni del pennello impostando la Dimensione su Pressione penna e premendo in modo più deciso quando tracciate alcune parti del tratto. Se l’opzione Dimensione non è impostata su Disattivata, Dimensioni minime specifica la dimensione del segno del pennello più sottile.

Colorare con lo strumento Pennello

Utilizzate lo strumento Pennello per disegnare su un livello nel pannello Livello con il colore di primo piano corrente.

Selezionare un colore per lo strumento Pennello

Effettuate una delle seguenti operazioni con lo strumento Pennello attivo:

• Per selezionare un colore di primo piano con il Selettore colore, fate clic sul pulsante Imposta colore di primo piano  nel pannello Disegno.
• Per selezionare un colore di primo piano da qualsiasi punto dello schermo con il contagocce, selezionate il contagocce nel pannello Disegno e fate clic per campionare il colore su cui si trova il puntatore. Tenete premuto Ctrl (Windows) o Comando (Mac OS) e fate clic per campionare il colore medio di un quadrato di 3 pixel per 3 pixel.

• Per cambiare il colore di primo piano con il colore di sfondo, premete X o fate clic sul pulsante Scambia colori di primo piano e di sfondo .
• Per ripristinare il colore di primo piano e il colore di sfondo su bianco e nero, premete D.

Colorare con lo strumento Pennello

Disegnare su singoli fotogrammi con lo strumento Pennello

Potete disegnare su singoli fotogrammi consecutivi in modo da creare un’animazione o rimuovere dettagli non desiderati dal metraggio.

Timbro clone, strumento

Potete utilizzare lo strumento Timbro clone per copiare i valori dei pixel da una posizione e un tempo determinati a un’altra posizione e un altro tempo. Potete ad esempio utilizzare lo strumento Tibro clone per rimuovere l’immagine di un cavo effettuando una copia da un’area sgombra del cielo, oppure potete creare una mandria di mucche da un’unica mucca nel metraggio sorgente e scostare le copie nel tempo.

Lo strumento Timbro clone esegue il campionamento dei pixel da un livello sorgente e applica i valori dei pixel campionati a un livello di destinazione; il livello di destinazione può essere lo stesso livello o un livello diverso della stessa composizione. Se i livelli sorgenti e i livelli di destinazione sono gli stessi, lo strumento Timbro clone semplicemente disegna tratti ed effetti nel livello sorgente oltre che nell’immagine sorgente del livello.

Utilizzare lo strumento Timbro clone

Come per tutti gli strumenti di disegno, potete utilizzare Timbro clone nel pannello Livello.

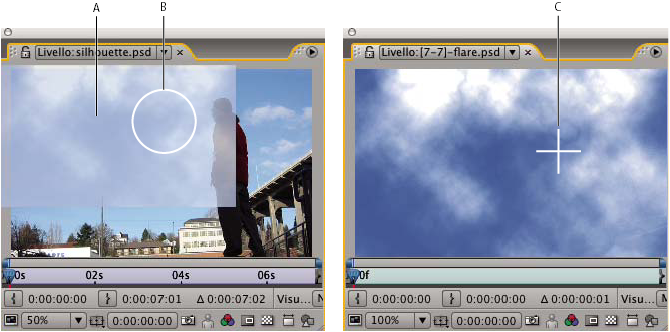

Potete identificare l’effetto di un tratto prima di crearlo utilizzando la sovrapposizione sorgente del clone, un’immagine semitrasparente del livello sorgente.

Selezionate Allineato nel pannello Disegno per cambiare la posizione del punto di campionamento (Posizione clone) per i successivi tratti in modo che corrisponda al movimento dello strumento Timbro clone nel pannello Livello di destinazione. In altre parole, con l’opzione Allineato selezionata, potete utilizzare più tratti per disegnare su un’unica copia dei pixel campionati. Se invece deselezionate l’opzione Allineato, il punto di campionamento resta lo stesso tra i tratti successivi, il che significa che inizierete a disegnare sui pixel dal punto di campionamento originale ogni volta che trascinate di nuovo lo strumento per creare un nuovo tratto clone.

Ad esempio, selezionate Allineato per utilizzare più tratti clone per copiare un’intera mucca, operazione difficile da eseguire con un unico tratto continuo, e deselezionate Allineato per copiare un solo fiore in decine di posizioni nel livello di destinazione per creare un campo di fiori utilizzando un solo tratto clone per copia.

Selezionate Blocca tempo sorgente per clonare un singolo fotogramma sorgente (nel tempo composizione Tempo sorgente); deselezionate Blocca tempo sorgente per clonare fotogrammi successivi con uno scostamento di tempo (Modifica tempo sorgente) tra il fotogramma sorgente e il fotogramma di destinazione. La durata della sorgente del clone riparte automaticamente dal punto di campionamento iniziale quando il punto di campionamento corrente supera la fine della durata del livello sorgente. Questo ciclo continuo si rivela particolarmente utile in presenza di numerosi fotogrammi da regolare nel livello di destinazione, quando nel livello sorgente sono presenti soltanto pochi fotogrammi accettabili.

Ciascun tratto clone include proprietà nel pannello Timeline univoche dello strumento Timbro clone e corrispondenti alle impostazioni effettuate nel pannello Disegno prima che venga creato il tratto clone:

Livello campionato.

Posizione (x,y) del punto di campionamento nel livello sorgente.

Il tempo composizione nel quale viene campionato il livello sorgente. Questa proprietà è disponibile soltanto se è selezionata l’opzione Blocca tempo sorgente.

Lo scostamento temporale tra il fotogramma campionato e il fotogramma di destinazione. Questa proprietà è disponibile soltanto se l’opzione Blocca tempo sorgente non è selezionata.

Una volta creati i tratti clone, potrete modificare e animare le rispettive proprietà nel pannello Timeline. Potete ad esempio clonare un uccello che vola sullo schermo clonandolo in un solo fotogramma, tracciando il movimento dell’uccello e collegando quindi la proprietà Posizione clone alla proprietà Punto di attacco del tracciatore con un’espressione.

Utilizzare i predefiniti clone

Utilizzate i predefiniti clone per salvare e riutilizzare le impostazioni sorgenti del clone: i valori di Livello sorgente, Allineato, Blocca tempo sorgente, Modifica tempo sorgente, Scostamento e Posizione sorgente. I predefiniti clone vengono salvati nel file di preferenze, in modo che possiate riutilizzarli in altri progetti. Per utilizzare i predefiniti clone, selezionate prima lo strumento Timbro clone.

• Per selezionare un predefinito clone, premete 3, 4, 5, 6 o 7 sulla tastiera principale oppure fate clic su un pulsante Predefinito clone nel pannello Disegno.
• Per modificare un predefinito clone, selezionatelo e regolate le impostazioni Opzioni clone in base alle necessità.
• Per copiare le impostazioni da un unico predefinito clone a un altro, selezionate il predefinito clone da copiare, e tenete premuto Alt (Windows) o Opzione (Mac OS) e fate clic sul pulsante Predefinito clone per l’impostazione della quale desiderate incollare le impostazioni.

Strumento Gomma

Se utilizzate lo strumento Gomma in modalità Sorgente livello e Disegno o Solo disegno, verranno creati dei tratti gomma che potrete modificare e animare. Se utilizzate invece lo strumento Gomma in modalità Solo ultimo tratto, influirete solo sull’ultimo tratto tracciato e non verrà creato un tratto gomma.

Animare e modificare tratti pennello

Potete animare un tratto pennello impostando fotogrammi chiave o espressioni per le sue proprietà. After Effects anima le proprietà del tratto pennello, anche la proprietà Tracciato di un tratto pennello, interpolando i valori per tutti i fotogrammi tra i fotogrammi chiave.

Modificando e animando le proprietà Inizio e Fine di un tratto pennello, potete controllare l’entità di un tratto che viene visualizzata in qualsiasi momento. Ad esempio, animando automaticamente la proprietà Fine da 0% a 100% con l’impostazione Scrivi sopra, potete fare sì che un tratto del pennello sembri tracciato nel tempo.

Come con tutte le altre proprietà, potete collegare tratti del pennello ad altre proprietà mediante le espressioni. Potete ad esempio far sì che un tratto pennello segua un elemento in movimento nel metraggio tracciando l’elemento in movimento e collegando quindi la proprietà Posizione del tratto pennello alla proprietà Punto di attacco del tracciatore.

La tecnica rotoscoping è un caso speciale di disegno su singoli fotogrammi in cui viene tracciato qualche elemento del fotogramma. Spesso, il rotoscoping si riferisce al disegno di maschere animate, invece che a tratti pennello. Consultate Introduzione al rotoscoping e relative risorse.

Nel suo sito Web Effects Corner, Scout Squires ha pubblicato una coppia di filmati che mostrano come eseguire il rotoscoping mediante disegni o maschere:

• Rotoscoping - Parte 1

• Rotoscoping - Parte 2

Animare un tratto pennello disegnando con Scrivi sopra

Se scegliete Scrivi sopra dal menu Durata nel pannello Disegno, la proprietà Fine viene animata automaticamente per corrispondere al movimento utilizzato per disegnare il tratto.

Animare una forma tratto pennello
