Зображення з високим динамічним діапазоном

Про зображення з високим динамічним діапазоном

Динамічний діапазон (співвідношення між областями чорного та світлого) у зоні видимості набагато перевищує діапазон, який охоплює людське око, та діапазон зображень, що виводяться на екран монітора або передаються у друк. Але, якщо людське око може пристосуватися до дуже різних рівнів яскравості, то більшість камер та комп'ютерних моніторів можуть відтворити лише певний динамічний діапазон. Фотографи, кінематографи та інші люди, які також працюють з цифровими камерами, повинні вміти обирати, що важливіше у композиції, тому що вони працюють з обмеженим динамічним діапазоном.

Зображення з високим динамічним діапазоном (HDR) відкривають світ необмежених можливостей, тому що вони здатні відтворювати увесь динамічний діапазон видимого світу. Завдяки тому, що всі значення світності картини у реальному світі представлені пропорційно та зберігаються в HDR-зображенні, налаштовування експозиції HDR-зображення подібне до налаштовування експозиції під час фотографування сцени у реальному світі.

Злиття зображень у Photoshop
Злиття зображень із різною експозицією для створення HDR-зображення

A. Зображення з деталізованим затіненням, але обрізаним підсвічуванням B. Зображення з деталізованим підсвічуванням, але обрізаними тінями C. HDR-зображення, що містить динамічний діапазон картини

У Photoshop значення світності HDR-зображення зберігається числовим представленням з плаваючою комою довжиною 32 біти (32 біти на канал). Значення світності у HDR-зображенні напряму пов'язані з кількістю світла у зображенні. Навпаки, файли зображень із цілочисельними 16‑ і 8‑бітовими даними зберігають значення освітлення тільки від чорного до кольору білого паперу, що відображає дуже малий сегмент динамічного діапазону кольорів реального світу.

У Photoshop команда «Об'єднати у HDR Pro» дозволяє створювати зображення HDR шляхом комбінування багатьох знімків, зроблених за різних експозицій. Оскільки зображення HDR містить рівні яскравості, які значно перевищують можливості відображення звичайних 24‑розрядних моніторів, Photoshop дозволяє налаштувати попередній перегляд HDR. Якщо потрібно друкувати зображення HDR, або використовувати інструменти та фільтри, які не працюють із ними, ці зображення можна перетворити на 16- або 8-бітові.

Робіть знімки, щоб отримати зображення HDR

Скільки знімків потрібно для якісного об’єднання в зображення HDR?

Read these guidance notes and tips by Rikk Flohr (Software Quality Engineer for Lightroom ecosystem of apps, Adobe).

HDR photos are used to capture scenes having a large dynamic range. However, using more number of photos can lead to unwanted artifacts from poor alignment or ghosting. For optimal HDR merge, the aim is to capture photos in a manner that each part of the scene is well-exposed, that is neither blown-out nor under-exposed in at least one of the photos.

Use the following guidelines to identify how many photos work best for your case:

  • If your HDR bracketing is less than 3.0 stops in total separation (-1.5, 0, +1.5), use only the darkest and brightest exposures to generate an HDR. Capturing the middle exposure, or zero exposure, is not necessary for generating a quality exposure blend in such cases. If you exceed the 3-stop separation between the darkest and the brightest exposures, an additional exposure offset becomes necessary to process a good quality HDR photo.

Camera Bracket settings

Optimum number of exposures for merging photos to HDR

-1.5 to +1.5

2

-3.0 to +3.0

3

-4.5 to +4.5

4

-6.0 to +6.0

5

  • If you are a photographer using the ± 1.5 exposure bracket, you can ignore the zero or middle exposure. This helps in faster render and improves alignment odds in the resultant HDR by reducing the chances of potential camera movement between the exposures. However, the zero exposure can be useful in scenarios where the capture scene is within the acceptable range of a single exposure and can be developed independently.
  • If you are a standard HDR shooter using a ± 2.0 bracket, you ideally require only three photos to merge into an HDR.
  • If you are a 5 shot ± 4.0 stop shooter, you can now drop from 5 shots to 4 shots for merging and processing HDR. However, if you are a 7 shot ± 6.0 stop shooter, you can now get the optimal HDR blend with only 5 shots (-6.0, –3.0, 0, 3.0, 6.0) provided your camera has three-stop stepping in the exposure bracketing function.

Корисні поради зі зйомки фотографій для застосування команди «Об’єднати в HDR Pro»

  • Закріпіть камеру на штативі.

  • Зробіть достатню кількість фотографій для повного динамічного діапазону сцени. Зробіть, принаймні, від п'яти до семи фотографій, хоча може знадобитися більша кількість експозицій, в залежності від динамічного діапазону сцени. Мінімальна кількість фотографій - три.

  • Змінюйте швидкість затвору для створення різних експозицій. При зміні діафрагми змінюється глибина поля у кожній експозиції, в результаті зображення може мати низьку якість. Зміна значення ISO або діафрагми може також стати причиною появи шуму або віньєтування зображення.

  • Загалом, не використовуйте властивість автокадрування на камері, тому що при цьому зміни в експозиції, як правило, незначні.

  • Різниця між експозиціями фотографій повинна відрізнятися на одне або два значення експозиції (еквівалентно відстані в одну або дві фокусні-зупинки).

  • Не змінюйте освітлення; наприклад, в одній експозиції використовуєте спалах, а в наступній - ні.

  • Перевірте, щоб у кадрі нічого не рухалось. Експозиційне об'єднання працює лише з зображеннями з різною експозицією однієї сцени.

Функції, які підтримують HDR-зображення з 32 бітами на канал.

Для HDR-зображень з 32 бітами на канал можна використовувати наведені нижче інструменти, коригування та фільтри. (Для роботи з деякими функціями програми Photoshop можна конвертувати зображення з 32 бітами на канал у зображення з 16 або 8 бітами на канал. Щоб зберегти початкове зображення, створіть копію за допомогою команди «Зберегти як».)

Коригування

Рівні, Експозиція, Тон/Насиченість, Змішування каналів, Фотофільтр.

Примітка.

Хоча команда «Експозиція» може застосовуватися для зображень із 8 та 16 бітами на канал, вона розроблена для коригування експозиції в HDR-зображеннях із 32 бітами на канал.

Режими накладання

«Звичайний», «Розчинення», «Заміна темним», «Множення», «Заміна світлим», «Темніший колір», «Лінійний освітлювач (додати)», «Світліший колір», «Різниця», «Віднімання», «Ділення», «Тон», «Насиченість», «Колір» і «Свічення».

Створення нових документів 32 біт/канал

У діалоговому вікні «Створити» опція 32-бітності є параметром бітової глибини в спливаючому меню справа від спливаючого меню «Колірний режим».

Команди меню «Редагувати»

Усі команди, включно із заливкою, обведенням, вільним трансформуванням і трансформуванням.

Формати файлів

Photoshop (PSD, PSB), Radiance (HDR), Portable Bit Map (PBM), OpenEXR та TIFF.

Примітка.

Хоча програма Photoshop не може зберегти HDR-зображення у файловому форматі LogLuv TIFF, вона може відкрити та прочитати файл LogLuv TIFF.

Фільтри

«Усереднення», «Розмиття за рамкою», «Розмиття за Гаусом», «Розмиття в русі», «Радіальне розмиття», «Розмиття за фігурою», «Розмиття по поверхні», «Додавання шуму», «Хмари», «Хмари з накладанням», «Відблиски», «Розумна різкість», «Контурна різкість», «Рельєф», «Усунення черезрядкової розгортки», «Кольори NTSC», «Вилучення дрібних деталей», «Максимум», «Мінімум» і «Зсув».

Команди зображення

«Розмір зображення», «Розмір полотна», «Поворот зображення», «Кадрування», «Обрізати», «Дублювати», «Застосувати зображення», «Підрахунки» та «Змінні».

Перегляд

«Піксельна пропорція» («Власна піксельна пропорція», «Вилучити піксельну пропорцію», «Скинути піксельну пропорцію» тощо).

Шари

Нові шари, дублювання шарів, коригуючі шари (рівні, резонанс, тон/насиченість, змішування каналів, фотофільтр та експозиція), шари заливки, шари-маски, стилі шару, підтримувані режими змішування та смарт-об’єкти.

Режими

RGB, градації сірого, перетворення на 8 біт/канал або 16 біт/канал.

Піксельна пропорція

Підтримка квадратних і неквадратних документів.

Виділення

«Інверсія», «Змінити межу», «Трансформувати виділення», «Зберегти виділення» та «Завантажити виділення».

Інструменти

Усі інструменти на панелі інструментів, крім «Магнітне ласо», «Чарівна паличка», «Точковий пензель відновлення», «Пензель відновлення», «Червоні очі», «Заміна кольору», «Архівний художній пензель», «Чарівна гумка», «Фонова гумка», «Заливка», «Освітлювач», «Випалювання» та «Губка». Деякі інструменти працюють лише з підтримуваними режимами накладання.

Злиття зображень в HDR

Команда «Об'єднати у HDR Pro» комбінує у одне зображення HDR кілька зображень одного й того самого об'єкта з різними експозиціями, зберігаючи повний динамічний діапазон. Об'єднане зображення можна зберегти як 32‑, 16- або 8-бітовий файл. Але всі дані зображення HDR можна зберегти лише у 32-бітовому файлі.

Об'єднання у HDR працює найкращим чином, коли фотографії оптимізовано для цього процесу. Рекомендації, див. розділ Робіть знімки, щоб отримати зображення HDR.

  1. Виконайте одну з таких дій:
    • (Photoshop) Виберіть «Файл» > «Автоматизація» > «Об'єднати у HDR Pro».

    • (Bridge) Виділіть потрібні зображення та виберіть пункти меню «Інструменти» > «Photoshop» > «Об'єднати в HDR Pro». Перейдіть до кроку 5.

  2. У діалоговому вікні «Об'єднати в HDR Pro» натисніть кнопку «Огляд», щоб вибрати певні зображення, натисніть кнопку «Додати відкриті файли», або виберіть пункти меню «Використовувати» > «Папка». (Щоб видалити певний об'єкт, виберіть його у списку файлів і клацніть «Видалити».)
  3. (Додатково) Виберіть параметр «Спробувати автоматично вирівняти вихідні зображення», якщо ви тримали камеру в руках під час фотографування зображень.
  4. Натисніть кнопку «OK».
    Примітка.

    Якщо зображення не містять метаданих про експозицію, введіть значення у діалоговому вікні «Установити EV вручну».

    У другому діалоговому вікні «Об'єднати в HDR Pro» відображено мініатюри початкових зображень і попередній перегляд результату об'єднання.

  5. У верхньому правому куті перегляду виберіть бітову глибину об'єднаного зображення.
    Примітка.

    Виберіть «32 біти», якщо в об'єднаному зображенні необхідно зберегти весь динамічний діапазон зображення HDR. Файли 8-бітових та 16-бітових (без плаваючої коми) зображень не можуть містити весь діапазон значень світності HDR-зображення.

  6. Коригування діапазону тонів описано в розділах Параметри 32-бітових зображень або Параметри 16- та 8-бітових зображень.
  7. (Додатково) Щоб зберегти параметри тонування, виберіть пункти меню «Стиль» > «Зберегти стиль». (Щоб потім застосувати параметри повторно, виберіть пункт «Завантажити стиль».)

Параметри 32-бітових зображень

Пересувайте повзунок під гістограмою, щоб налаштувати перегляд точки білого об'єднаного зображення. Пересування повзунка змінює лише попередній перегляд; усі дані зображення HDR залишаються в об'єднаному файлі.

Коригування попереднього перегляду зберігається у файлі HDR file and applied whenever you open the file in Photoshop. Щоб повторно налаштувати перегляд точки білого в будь-який час, виберіть пункти меню «Перегляд» > «32-розрядні параметри перегляду».

Примітка.

Фільтр Camera Raw не працює з 32-розрядними файлами в таких програмах:

  • Adobe Camera Raw 9.10
  • Photoshop CC 2017

Якщо використовуєте одну з указаних вище програм, пошукайте способи вирішення цієї проблеми в розділі Фільтр Camera Raw більше не працює з 32-розрядними файлами.

Параметри 16- та 8-бітових зображень

Зображення HDR містить рівні світності, які значно перевищують динамічний діапазон 16‑ або 8‑бітових зображень. Щоб створити зображення з потрібним динамічним діапазоном, коригуйте експозицію та контрастність під час перетворення зображення з 32-бітового до меншої бітової глибини.

Виберіть один з таких методів зіставлення тонів:

Локальна адаптація

Регулює тони HDR, коригуючи яскраві ділянки по всьому зображенні.

Світіння країв

Радіус вказує на розміри яскравих ділянок. «Сила» вказує, наскільки можуть відрізнятися значення тонів двох пікселів, для того щоб вони не вважалися частиною тієї самої області яскравості.

Відтінки та деталі

Динамічний діапазон максимально збільшено при значенні гами 1,0; менші значення підкреслюють середні тони, а більші значення — світлі тони та тіні. Значення експозиції відображають значення діафрагми. Перетягніть повзунок «Деталі», щоб налаштувати різкість, а повзунки «Тінь» та «Світлі тони», щоб зробити ці ділянки світлішими або темнішими.

Колір

Коливання регулює інтенсивність слабко насичених кольорів, зменшуючи вирізання сильно насичених. Насиченість регулює інтенсивність усіх кольорів від –100 (монохромне зображення) до +100 (подвійна насиченість).

Крива тонування

Відображає регульовану криву поверх гістограми, яка показує значення світності у початковому, 32-бітовому зображенні HDR. Червоні позначки вздовж горизонтальної осі розташовані з кроком у одну одиницю світності (приблизно одиниця діафрагми).

Примітка.

За промовчанням «Крива та гістограма тонування» обмежують і вирівнюють зміни в різних точках. Щоб видалити обмеження та застосувати більш масштабні коригування, виберіть параметр «Кут» після вставлення точки на кривій; після вставлення другої точки крива стає ламаною лінією.

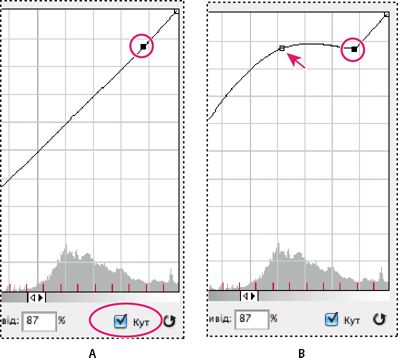

Коригування кривої та гістограми тонування у Photoshop
Коригування тональної кривої та гістограми за допомогою параметра «Кут»

A. Вставлення точки та вибір параметра «Кут». B. Налаштування нової точки загострює криву в точці, де застосовано параметр «Кут».

Вирівняти гістограму

Стискає динамічний діапазон HDR-зображення, намагаючись зберегти контраст. Подальші налаштування не потрібні, цей метод автоматичний.

Експозиція та гамма

Дозволяє вам вручну налаштувати яскравість та контраст HDR-зображення. Пересувайте повзунок «Експозиція», щоб регулювати підсилення, а повзунок «Гама», щоб регулювати контрастність.

Стиснення підсвічування

Стискає значення світлих тонів у HDR-зображенні таким чином, що вони потрапляють у діапазон значень світності файлу 8-бітового або 16-бітового зображення. Подальші налаштування не потрібні, цей метод автоматичний.

Компенсація руху об'єктів

Якщо вміст зображень дещо відрізняється, тому що на них знаходяться машини, люди або листя, встановіть позначку «Видалити ореол» у діалоговому вікні «Об'єднати в HDR Pro».

Photoshop відображає зелений контур навколо мініатюри з найкращим балансом тонів і вибирає основне зображення. Рухомі об'єкти на інших зображеннях будуть видалені. (Якщо об'єкт рухався у дуже світлих або дуже темних ділянках, вибір іншої мініатюри, на якій рухомі об'єкти освітлені краще, може покращити результат).

Збереження або завантаження кривих відгуку камери

Криві відгуку показують, як саме датчики фотокамери реагують на різні рівні освітлення. За промовчанням, у діалоговому вікні «Об'єднати в HDR Pro» крива відгуку фотокамери обчислюється автоматично на основі діапазону тонів зображень, які об'єднуть. Поточну криву відгуку можна зберегти, а потім застосувати до іншої групи об'єднаних зображень.

  • У верхньому правому кутку діалогового вікна «Об'єднати в HDR Pro» клацніть меню кривої відгуку , і потім виберіть пункт «Зберегти криву відгуку». (Щоб потім застосувати криву повторно, виберіть пункт «Завантажити криву відгуку».)

Перетворення 32-бітового зображення на 16- та 8-бітове

Якщо спочатку було створено 32-бітове зображення під час процесу «Об'єднати в HDR Pro», його потім можна буде перетворити на 16- або 8-бітове зображення.

  1. Відкрийте 32-бітове зображення та виберіть пункти меню «Зображення» > «Режим» > «16 біт/канал» або «8 біт/канал».
  2. Регулюйте експозицію та контрастність, щоб створити зображення з потрібним динамічним діапазоном. (Див. Параметри 16- та 8-бітових зображень.)
  3. Натисніть кнопку «OK» щоб перетворити 32-бітове зображення.

Коригування динамічного діапазону, що відображається для 32-бітових зображень HDR

Динамічний діапазон HDR-зображень перевищує можливості відображення стандартного монітора комп'ютера. Якщо відкрити HDR-зображення у Photoshop, воно може бути дуже темним і виглядати розмитим. Photoshop дозволяє налаштувати попередній перегляд таким чином, щоб монітор відображав HDR-зображення так, щоб світлі тони та тіні не були розмитими або дуже темними. Параметри попереднього перегляду зберігаються у файлі HDR-зображення (лише PSD, PSB та TIFF) та застосовуються кожного разу, коли файл відкривається в Photoshop. Коригування попереднього перегляду не змінюють файл HDR-зображення; уся інформація щодо HDR-зображення залишається незмінною. Використовуйте налаштування експозиції («Зображення» > «Коригування» > «Експозиція») для редагування експозиції для 32-бітових зображень HDR.

Примітка.

Щоб відобразити 32-бітові зчитування на панелі «Інформація», клацніть значок «Піпетка» на панелі «Інформація» та виберіть у спливаючому меню «32-бітове».

  1. Відкрийте 32-бітове HDR-зображення у Photoshop та оберіть «Перегляд» > «32-розрядні параметри перегляду».
  2. Виберіть параметр у меню «Метод» у діалоговому вікні «32-розрядні параметри перегляду»:

    Експозиція та гамма

    Коригує яскравість і контраст.

    Стиснення підсвічування

    Стискає значення світлих тонів у HDR-зображенні таким чином, що вони потрапляють у діапазон значень світності файлу 8-бітового або 16-бітового зображення.

  3. Якщо ви обрали «Експозиція і гама», пересуньте повзунки «експозиція» і «гама», щоб налаштувати яскравість та контраст попереднього перегляду зображення.
  4. Натисніть кнопку «OK».
    Примітка.

    Також можна налаштувати попередній перегляд відкритого у Photoshop HDR-зображення, натиснувши на трикутник у рядку стану вікна документа та обравши у спливаючому меню «32-розрядна експозиція». Пересуньте повзунок, щоб налаштувати білу точку для перегляду HDR-зображення. Двічі клацніть на повзунок для повернення типового значення експозиції. Оскільки налаштування застосовуються до одного перегляду, можна відкрити одне й те саме HDR-зображення у декількох вікнах, кожне з різним налаштуванням перегляду. Налаштований таким чином перегляд не зберігається у файлі HDR-зображення.

Про палітру кольорів HDR

Палітра кольорів HDR дає змогу точно переглядати та обирати кольори для 32-бітних зображень HDR. Як і у звичайній палітрі кольорів Adobe, ви можете обирати колір клацанням на полі кольору та настройкою повзунків кольорів. Повзунок інтенсивності дає змогу настроїти яскравість кольору для вибору інтенсивності кольорів зображення HDR, з яким ви працюєте. Область перегляду дає вам змогу бачити зразки обраного кольору, як він виглядає за різних експозиції та інтенсивності.

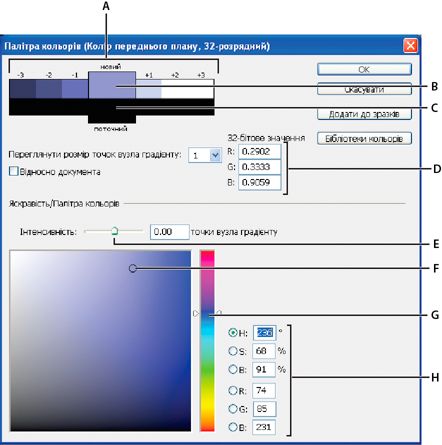

Палітра кольорів HDR у Photoshop
Палітра кольорів HDR

A. Область перегляду B. Налаштований колір C. Початковий колір D. 32-бітне значення з плаваючою точкою E. Повзунок інтенсивності F. Підібраний колір G. Колірний повзунок H. Значення кольорів

Відображення палітри кольорів HDR

Виконайте одну з наступних дій із відкритим 32-бітним файлом:

  • Натисніть вікно вибору кольору для переднього плану і тла у панелі інструментів.

  • На панелі «Колір» установіть прапорець «Установити колір переднього плану» або «Установити фоновий колір».

Палітра кольорів також доступна, коли властивості дозволяють вибирати колір. Наприклад, клацанням на зразку кольору у панелі «Параметри» для деяких інструментів або піпеток у деяких діалогових вікнах коригувань кольору.

Вибір кольорів для зображень HDR (Photoshop Extended)

Нижня частина палітри кольорів HDR працює як звичайна палітра кольорів, що працює з 8- або 16-бітними зображеннями. Натисніть на поле кольору для вибору кольору, рухайте повзунок кольору для зміни тону, або використовуйте поля HSB або RGB для вводу числових значень окремих кольорів. У полі кольору при русі знизу догори яскравість зростає, насиченість зростає при русі зліва направо.

Використовуйте повзунок інтенсивності для настройки яскравості кольору. Значення кольору та значення інтенсивності у вашому документі HDR конвертується до 32-бітного числа з плаваючою точкою.

  1. Оберіть колір натисканням на поле кольору та рухом повзунка кольору, або введенням числових значень HSB або RGB, як у палітрі кольорів Adobe.
  2. Настройте положення повзунка інтенсивності для підвищення або зниження яскравості кольору. Новий зразок кольору на шкалі перегляду у верхній частині палітри кольорів показує вплив зміни позицій обраного кольору.

    Позиції інтенсивності обернено співвідносяться з позиціями експозиції. Якщо ви підвищили експозицію зображення HDR на дві позиції, зменшивши на дві позиції інтенсивність, колір повинен лишитися тим самим, оскільки експозиція та інтенсивність кольору зображення HDR обидві були встановлені у 0.

    Якщо ви знаєте точні числові значення 32-бітного RGB для потрібного кольору, ви можете напряму ввести 32-бітні значення полів RGB.

  3. (Додатково) Настроювання параметрів зони перегляду.

    Переглянути розмір позицій

    Встановити прирости позицій для кожного зразка перегляду. Наприклад, встановлення 3 результатів у зразках -9, -6, -3, +3, +6, +9. Ці зразки дають вам можливість перегляду обраного вами кольору за різних значень експозиції.

    Відносно документа

    Оберіть настройки зразків перегляду для відображення поточних параметрів експозиції зображення. Наприклад, якщо експозиція документу встановлена на більше значення, новий зразок перегляду буде світлішим, ніж колір, обраний у полі кольору палітри кольорів, що відображає вплив більшої експозиції на обраний колір. Якщо поточна експозиція встановлена до 0 (типове значення), вибір або не вибір даної опції не змінить нового зразка.

  4. (Додатково) Натисніть «Додати до зразків» для того, аби додати обраний колір до панелі «Зразки».
  5. Натисніть кнопку «OK».

Малювання на зображеннях HDR

Ви можете редагувати та додавати ефекти до зображень HDR/32 біт/канал за допомогою будь-якого з наступних інструментів Photoshop: «Пензель», «Олівець», «Перо», «Фігура», «Штамп», «Візерунковий штамп», «Гумка», «Градієнт», «Розмиття», «Палець», «Архівний пензель». Ви також можете використовувати текстовий інструмент та додавати 32-бітні текстові шари до зображення HDR.

При редагуванні або малюванні на зображеннях HDR ви можете переглядати вашу роботу за різних значень експозиції за допомогою повзунка 32-бітної Експозиції в інформаційній області документу або діалогового вікна опцій 32-бітного перегляду («Вид» > «Опції перегляду 32 біт»). Палітра кольорів HDR також дає вам змогу переглядати обраний колір переднього плану за різних значень параметрів інтенсивності, для того, аби отримати різні параметри експозиції зображення HDR.

  1. Відкрийте зображення HDR.
  2. (Додатково) Встановіть експозицію для зображення. Див. Коригування динамічного діапазону, що відображається для 32-бітових зображень HDR.
  3. Для інструментів «Пензель» або «Олівець» натисніть на колір переднього плану для відкриття палітри кольорів HDR та вибору кольору. Для інструмента «Текст» натисніть на колірний маркер на панелі опцій тексту для встановлення кольору.

    Область перегляду палітри кольорів HDR допомагає вам обрати та настроїти колір переднього плану по відношенню до різних значень експозиції зображення HDR. Див. Про палітру кольорів HDR.

    Примітка.

    За промовчанням «Крива та гістограма тонування» обмежують і вирівнюють зміни в різних точках. Щоб видалити обмеження та застосувати більш масштабні коригування, виберіть параметр «Кут» після вставлення точки на кривій; після вставлення другої точки крива стає ламаною лінією.
