Cetveller, ızgaralar ve kılavuzlar

Cetveller, nesneleri illüstrasyon penceresinde veya çalışma yüzeyinde doğru olarak yerleştirmenize ve ölçmenize yardımcı olur. Her cetvelde 0'ın bulunduğu noktaya cetvel başlangıcı denir.

Illustrator, belgeler ve çalışma yüzeyleri için ayrı cetveller sunmaktadır. Bu cetvellerden aynı anda yalnızca bir tanesini seçebilirsiniz.

Global cetveller resim penceresinin üst ve sol yanında görüntülenir. Varsayılan cetvel başlangıç noktası resim penceresinin sol alt köşesindedir.

Çalışma yüzeyi cetvelleri etkin çalışma yüzeyinin üst ve sol kenarlarında görüntülenir. Varsayılan çalışma yüzeyi cetveli başlangıç noktası çalışma yüzeyinin sol üst köşesindedir.

Çalışma yüzeyi cetvelleri ile global cetveller arasındaki fark, çalışma yüzeyi cetvelini seçtiğinizde başlangıç noktasının etkin çalışma yüzeyine bağlı olarak değişmesidir. Ayrıca, çalışma yüzeyi cetvelleri için farklı başlangıç noktalarına da sahip olabilirsiniz. Çalışma yüzeyi cetvelinin başlangıç noktasını değiştirdiğinizde, çalışma yüzeyindeki nesnelerin desen dolguları bu değişiklikten etkilenmez.

Global cetveller için varsayılan başlangıç noktası ilk çalışma yüzeyinin sol üst köşesinde, çalışma yüzeyleri için varsayılan başlangıç noktasıysa ilgili çalışma yüzeyinin sol üst köşesindedir.

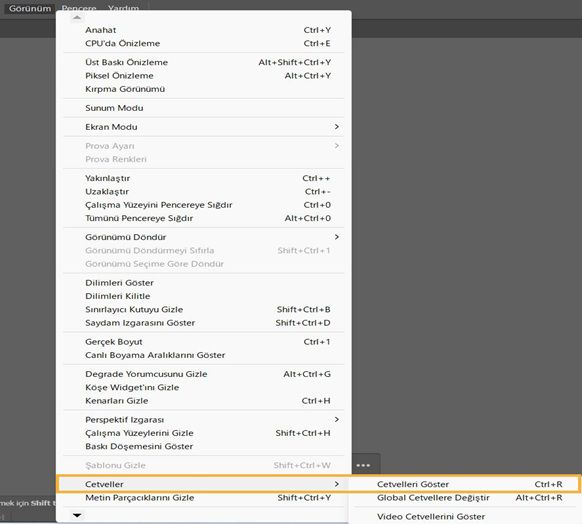

• Cetvelleri göstermek veya gizlemek için Görünüm > Cetveller > Cetvelleri Göster'i veya Görünüm > Cetveller > Cetvelleri Gizle'yi seçin.

• Çalışma yüzeyi cetvelleri ve global cetveller arasında geçiş yapmak için Görünüm > Cetveller > Global Cetvellere Değiştir'i veya Görünüm > Cetveller > Çalışma Yüzeyi Cetvellerine Değiştir'i seçin. Çalışma yüzeyi cetvelleri varsayılan olarak görünür, bu nedenle Cetveller alt menüsünde Global Cetvellere Değiştir seçeneği gösterilir.

• Video cetvellerini göstermek veya gizlemek için Görünüm > Video Cetvellerini Göster veya Görünüm > Video Cetvellerini Gizle'yi seçin.

• Cetvel başlangıcını değiştirmek için imleci cetvellerin kesiştiği yere götürün ve imleci, yeni cetvel başlangıcının olmasını istediğiniz yere sürükleyin.

  Sürüklediğinizde, penceredeki ve cetvellerdeki ince artı işareti global cetvel başlangıç noktasının değiştiğini belirtir.

• Varsayılan cetvel başlangıcına geri dönmek için sol üst köşede cetvellerin kesiştiği yeri çift tıklatın.

Önceden ilk çeyrekte olan koordinat sistemi, dördüncü çeyreğe taşınır. Illustrator CS5 uygulamasında, aşağıya doğru hareket ettiğinizde y ekseninin değeri, sağa doğru hareket ettiğinizde x ekseninin değeri artar.

Illustrator'ın eski sürümlerinde kaydederken, Global cetveller eski belgelerde ayarlandıkları konumda kalır. Başlangıç noktası, sol üst köşeye taşınmaz ancak koordinat sistemi dördüncü çeyrek olarak değişir.

Koordinat sistemindeki veya cetvel başlangıç noktasındaki değişiklik, eski komut dosyalarınızı korumanızı sağlayan komut dosyaları için geçerli değildir. Ancak, komut dosyası kullanarak nesneleri dönüştürdüğünüzde, y koordinat değeri Illustrator kullanıcı arabiriminde ayarladığınız değerlerden farklı olur. Örneğin, Y = +10 puntoluk bir taşıma işlemi uygularsanız komut dosyasıyla aynı hareketi taklit etmek için Y = -10 puntoluk bir dönüşüm uygulayın.

Ölçü birimini değiştirme

Illustrator uygulamasındaki varsayılan ölçü birimi puntodur (bir punto 0,3528 milimetreye karşılık gelir). Illustrator uygulamasının genel ölçümlerde, konturlarda ve yazılarda kullandığı birimi değiştirebilirsiniz. Kutulara değer girerken, varsayılan birimi değiştirebilirsiniz.

• Varsayılan ölçü birimini değiştirmek için Düzen > Tercihler > Birimler'i (Windows) veya Illustrator > Tercihler > Birimler'i (macOS) seçin ve Genel, Kontur ve Yazım seçenekleri için birimleri belirleyin. Yazım tercihlerinde Asya Dillerindeki Seçenekleri Göster seçeneği işaretliyse özellikle Asya dillerindeki yazı için kullanılan bir birim de seçebilirsiniz.

• Yalnızca geçerli belgedeki genel ölçü birimi ayarlamak için önce Dosya > Belge Ayarları'nı, ardından da Birimler menüsünden kullanmak istediğiniz ölçü birimini seçip Tamam'ı tıklatın.
• Kutuya değer girerken ölçü birimini değiştirmek için değeri yazın ve ardından şu kısaltmalardan birini kullanın: inç, in, milimetre, mm, Q (bir Q, 0,25 milimetreye eşittir), santimetre, cm, punto, p, pt, pika, pc, piksel ve pks.

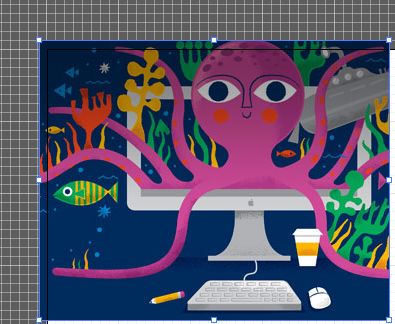

Izgarayı kullanma

Izgara, illüstrasyon penceresinde resminizin arkasında görüntülenir. Yazdırılmaz.

• Izgarayı göstermek veya gizlemek için Görünüm > Izgarayı Göster veya Görünüm > Izgarayı Gizle'yi seçin.


• Nesneleri ızgara çizgilerine yaslamak için Görünüm > Izgaraya Yasla'yı seçin, taşımak istediğiniz nesneyi belirleyin ve istediğiniz konuma sürükleyin.

  Nesnenin sınırları bir ızgara çizgisinin 2 piksel yakınına girdiğinde, noktaya yaslanır.

Görünüm > Piksel Önizleme öğesini seçerseniz Izgaraya Yaslaseçeneği Piksele Yasla olarak değiştirilir.

Izgaraya Yasla seçildiğinde Illustrator net bir görsel gösterge sunar, böylece nesnelerin ızgarayla tam olarak ne zaman hizalandığını bilirsiniz. Izgaraya yaslama seçeneği etkinken bile diğer nesnelere yaslayabilirsiniz, bu sayede yapılandırılmış mizanpajları serbest biçim tasarımla birleştirme işlemi kolaylaşır.

• Izgara çizgileri arasındaki boşluğu, ızgara stilini (çizgiler veya noktalar), ızgara rengini ya da ızgaraların resmin önünde mi arkasında mı görüneceğini belirlemek için Düzenle > Tercihler > Kılavuzlar ve Izgara'yı veya Illustrator > Tercihler > Kılavuzlar ve Izgara'yı (macOS) seçin.

Kılavuzları kullanma

Kılavuzlar, metin ve grafik nesnelerini hizalamanıza yardımcı olur. Cetvel kılavuzları (dikey veya yatay düz çizgiler) ve kılavuz nesneleri (kılavuzlara dönüştürdüğünüz vektör nesneleri) oluşturabilirsiniz. Izgara gibi, kılavuzlar da yazdırılmaz.

İki kılavuz stili (noktalar ve çizgiler) seçim yapabilir ve ya önceden tanımlanmış kılavuz renklerini ya da renk seçici yardımıyla seçeceğiniz renkleri kullanarak kılavuzların renklerini değiştirebilirsiniz. Varsayılan değer olarak, taşıyabilmeniz, silebilmeniz veya eski haline geri döndürebilmeniz için kılavuzlar kilitlenmemiş durumdadır ancak yerlerine kilitlemeyi seçebilirsiniz.

• Kılavuzları göstermek veya gizlemek için Görünüm > Kılavuzlar > Kılavuzları Göster veya Görünüm > Kılavuzlar > Kılavuzları Gizle'yi seçin.
• Kılavuz ayarlarını değiştirmek için, Düzen > Tercihler > Kılavuzlar Ve Izgara (Windows) veya Illustrator > Tercihler > Kılavuzlar Ve Izgara'yı (macOS) seçin.
• Kılavuzları kilitlemek için, Görünüm > Kılavuzlar > Kılavuzları Kilitle'yi seçin.

Kılavuzlar oluşturma

Kılavuzları taşıma, silme veya serbest bırakma

Nesneleri başka bir nesnenin uç noktasına, orta noktasına veya merkezine yaslayın

Akıllı Kılavuzlar ile artık doğrudan başka bir nesnenin önemli noktalarına yaslayabilirsiniz: uç nokta, orta nokta veya merkez. Bu sayede tasarımınız genelinde hizalamayı daha hızlı ve tutarlı hale getirebilirsiniz.

Izgaraya yasla

Nesneleri ızgara çizgilerine veya kesişim noktalarına yaslarken ızgara hücrelerinin içinde serbestçe konumlandırabilirsiniz. Bir nesneyi ızgaraya yasladığınızda noktalı kılavuzlar görünür ve net bir görsel geri bildirim sağlayarak hizalamayı daha kolay ve hassas hale getirir.

Ayrılan nesnelere yaslama

Artık şekilleri ve yolları döndürülmüş herhangi bir nesnenin uç noktasına, orta noktasına veya merkezine hassas bir şekilde hizalayabilirsiniz. Akıllı Kılavuzlar dönüş açılarını otomatik olarak algılar, böylece hizalamanız herhangi bir açıda tutarlı kalır.

Nesneleri bağlantı noktalarına ve kılavuzlara yaslama

Akıllı Kılavuzlar'ı kullanma

Akıllı Kılavuzlar, nesneler veya çalışma yüzeyleri oluşturduğunuzda ya da bunlarla çalıştığınızda geçici olarak görüntülenen kılavuzlara yapışır. Nesneleri veya çalışma yüzeylerini diğer nesnelere, çalışma yüzeylerine (ya da her ikisine birden) göre hizalamanıza, düzenlemenize veya dönüştürmenize yardımcı olurlar; bu işlemler sırasında X, Y konumu ve delta değerlerini yapışarak hizalar veya görüntüler. Akıllı Kılavuzlar tercihlerini ayarlayarak akıllı kılavuzları ve görüntülenen geri bildirim türünü (ölçüm etiketleri, nesne vurguları veya etiketler gibi) belirtebilirsiniz.

Akıllı Kılavuzlar varsayılan olarak açıktır.

Akıllı Kılavuzlar tercihlerini ayarlama

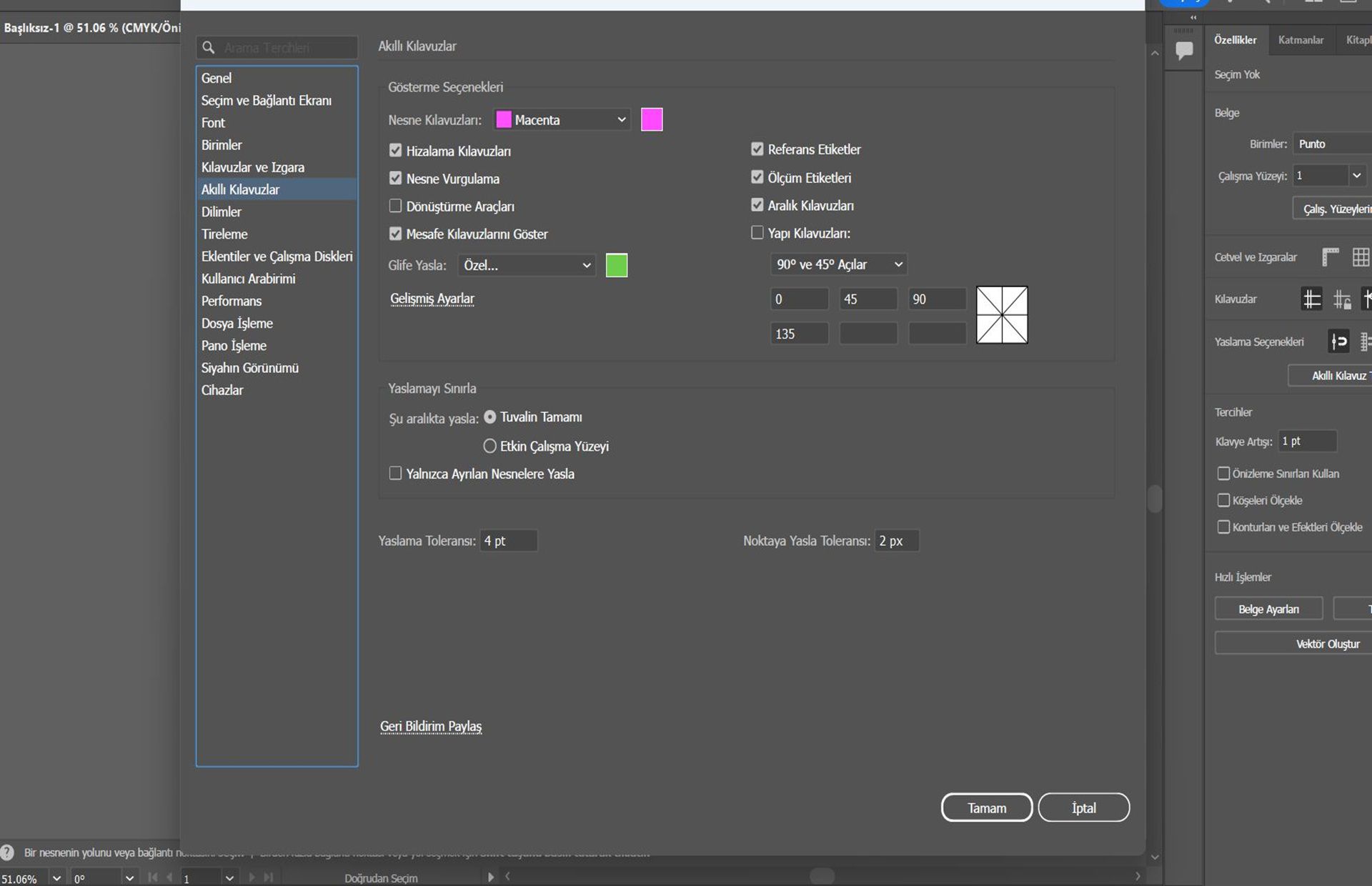

Düzenle > Tercihler > Akıllı Kılavuzlar (Windows) veya Illustrator > Tercihler > Akıllı Kılavuzlar (macOS) seçeneğini belirleyip aşağıdaki tercihleri ayarlayın:

Kılavuzların rengini belirtir.

Geometrik nesnelerin, çalışma yüzeyinin ve taşma payının ortasında ve kenarlarında oluşturulan kılavuz çizgileri görüntüler. Nesneleri taşıdığınızda ve temel şekilleri çizme, Kalem aracını kullanma, nesneleri dönüştürme gibi işlemler gerçekleştirdiğinizde oluşturulur.

Yollar kesiştiğinde ya da bir bağlantı noktasında ortalandıklarında bilgileri görüntüler.

Sürükleme sırasında, imlecin altındaki nesneyi vurgular. Vurgu rengi, nesnenin katman rengiyle aynıdır.

Çoğu araçla ilgili (Çizim araçları ve Metin araçları gibi), imleci bağlantı noktası üzerine getirdiğinizde imlecin konumu hakkında bilgileri görüntüler. Nesneleri oluşturduğunuz, seçtiğiniz, taşıdığınız veya dönüştürdüğünüz sırada nesnenin orijinal konumundan x ve y delta değerini görüntüler. Bir çizim aracı seçiliyken Shift tuşuna bastığınızda başlangıç noktası görüntülenir.

Nesneleri ölçeklediğiniz, döndürdüğünüz ve yamulttuğunuz sırada ilgili bilgileri görüntüler.

İki nesne arasındaki mesafeyi ve bir nesnenin ana çalışma yüzeyine göreli konumunu gösterir.

Yeni nesneleri çizdiğinizde kılavuz çizgileri görüntüler. Kılavuz çizgilerinin, yakındaki bir nesnenin bağlantı noktalarından hangi açıda çizileceğini belirtirsiniz. Altı açı ayarlayabilirsiniz. Seçili Açılar kutusuna bir açı girin, Açılar açılır menüsünden bir açı kümesi seçin veya açılır menüden bir açı kümesi seçip kutulardaki değerlerden birini değiştirerek açı kümesini özelleştirin. Önizleme, ayarlarınızın sonucunu gösterir.

Akıllı Kılavuzlar için yaslama sınırlarını tanımlar:

• Tuvalin Tamamı: Yaslama davranışını tüm tuvale uygular.
• Etkin Çalışma Yüzeyi: Yaslamayı şu anda etkin olan çalışma yüzeyiyle sınırlar.
• Ayrılan Nesnelere Yasla: Daha kontrollü düzenleme için yaslamayı ayırma modundaki nesnelerle sınırlar.

Akıllı Kılavuzlar'ın etkinleştirilmesi için imlecin bir nesneden kaç piksel uzakta olması gerektiğini belirler.

Gelişmiş ayarlarla nesnelerin tuval üzerinde nasıl yaslanacağını kontrol edin

Tuval üzerinde nesnelerin nasıl hizalanacağı ve yaslanacağı ile ilgili ince ayar yapmak için yeni Gelişmiş Ayarlar Tercihlerini kullanın. Nesneleri ızgaraya zorla yaslayabilir, yaslama sırasında görsel kılavuzlar gösterebilir ve daha fazlasını yapabilirsiniz. Bu seçenekler, Illustrator'ün yaslama davranışını iş akışınızla uyumlu tutar.

Yaslamayı geçerli çalışma yüzeyiyle ve ayrılmış nesnelerle sınırlayın

Artık yaslamayı yalnızca etkin çalışma yüzeyindeki nesnelerle sınırlayabilir ve Tercihler panelinden doğrudan ayrılmış nesnelere yaslama uygulayabilirsiniz. Bu, çalışma alanınızın dışındaki çizimlerle istenmeyen hizalamayı önlemeye yardımcı olarak düzenlemelerinizin odaklı kalmasını sağlar.

Yapıştırma Hızlı Erişim paneliyle nesneleri daha hızlı hizalayın

Çalışma alanınızdan çıkmadan yaslama seçenekleri arasında geçiş yapmak için Yaslama Hızlı Erişim panelini kullanın. Bu panel doğrudan Kontrol çubuğundan Izgaraya Yasla, Piksele Yasla, Noktaya Yasla ve Akıllı Kılavuzlar arasında geçiş yapmanızı sağlar. Ayrıca daha hassas yerleştirme için Hizalama Kılavuzları ve Glife Yasla gibi tercihleri de ayarlayabilirsiniz.

Doğru yerleştirme için Mesafe Kılavuzlarını kullanma

Seçim, Doğrudan Seçim veya Grup Seçimi araçlarıyla nesneleri seçtiğinizde, Mesafe Kılavuzları nesneleri doğru yerleştirmenize yardımcı olacak mesafeleri gösterir. Gruplanan nesneler için Mesafe Kılavuzları her zaman grubun tamamı için mesafeleri ölçer.

İki nesne arasındaki mesafeleri görüntüleme

Nesnenin çalışma yüzeyine göreli konumunu görüntüleme

Mesafe Kılavuzları'nı kapatmak isterseniz Illustrator> Tercihler > Akıllı Kılavuzlar (macOS) veya Düzenle > Tercihler > Akıllı Kılavuzlar (Windows) bölümüne gidin ve Mesafe Kılavuzlarını Etkinleştir seçimini kaldırın.

Bilgi panelinde gezinme

Bilgi panelini (Pencere > Bilgi), imlecin altındaki alan ve seçili nesneler hakkında bilgi almak için kullanın.

• Nesne seçili ve bir seçim aracı etkinken, Bilgi panelinde, nesnenin X ve Y koordinatları, genişliği (G) ve yüksekliği (Y) görüntülenir. Genişlik ve yükseklik değerleri, Genel tercihlerdeki Önizleme Sınırları Kullan seçeneği tarafından etkilenir. Önizleme Sınırları Kullan seçeneği işaretliyse, Illustrator uygulaması, kontur genişliğini (ve alt gölge gibi diğer nitelikler) nesnenin boyutlarına dahil eder. Önizleme Sınırları Kullan seçeneği temizlendiğinde, Illustrator sadece nesnenin vektör yolun tarafından tanımlanan boyutları ölçer.

• Kalem aracını veya Degrade aracını kullandığınızda veya bir seçimi taşırken, Bilgi panelinde, sürüklediğiniz sırada X'teki (W) değişim, Y'deki (H) değişim, mesafe (D) ve açı görüntülenir.

• Yakınlaştırma aracını kullandığınızda, Bilgi panelinde, fareyi bıraktıktan sonraki büyütme katsayısı ve X ve Y koordinatları görüntülenir.

• Ölçek aracını kullandığınızda, Bilgi panelinde, genişlik (G) ve yükseklik (Y) değişimi ve ölçekleme işlemi sona erdikten sonra yeni genişlik (G) ve yükseklik (Y) görüntülenir. Döndürme veya yansıtma araçlarını kullandığınızda, Bilgi panelinde, nesnenin ortasının koordinatları ve dönüş açısı veya yansıtma açısı görüntülenir.

• Eğme aracını kullandığınızda, Bilgi panelinde, nesnenin ortasının koordinatları, yamultma ekseninin açısı ve yamultma miktarı görüntülenir.

• Boya Fırçası aracını kullandığınızda, Bilgi panelinde, mevcut fırçanın X ve Y koordinatlarıyla adı görüntülenir.

• Seçili nesnenin dolgu ve kontur renklerinin değerlerini ve seçili nesneye uygulanmış desen, degrade veya renk tonu adlarını göstermek için panel menüsünde Seçenekleri Göster'i seçin veya panel sekmesinin çift okunu tıklatın.
