要开始使用，可通过以下任一方式从工具栏使用网格绘制工具
上次更新日期：
2026年1月21日
了解如何创建和自定义参数化网格，并理解其绘制行为。
参数化网格是形状图层的3D等效物。 使用 After Effects 中的参数化网格工具或图层 > 新建菜单，可在应用程序内直接创建球体、立方体、锥体等参数化形状，并自定义或动态调整其尺寸、形状与外观。 通过调整基于物理的简易素材属性，即可轻松使这些网格呈现塑料或金属质感。
您可以应用可自定义的Substance 3D Materials，为参数化网格和3D模型提供各种视觉风格。
创建参数化网格
-
- 双击按钮可在合成面板中添加默认大小的网格。
- 从下拉菜单中选择一个形状，然后使用光标直接在合成面板中绘制自定义大小的网格。

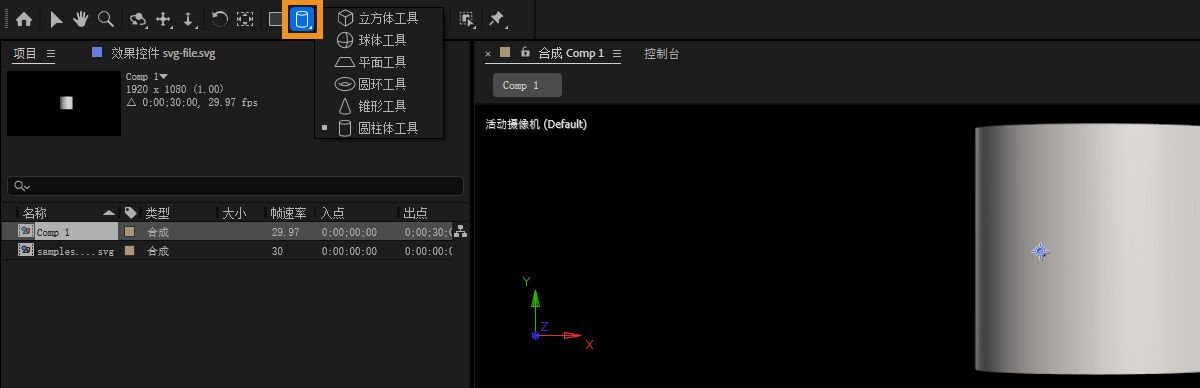

使用网格绘制工具添加默认大小的参数化网格，或直接在合成面板中绘制一个网格。
使用网格绘制工具添加默认大小的参数化网格，或直接在合成面板中绘制一个网格。 或者，转到图层 > 新建并选择一个形状，即可将该参数化网格的默认版本添加到合成中。
-
绘制自定义大小的参数化网格时，使用以下键盘组合：
键
函数
Shift
绘制时保持比例。
Command/Ctrl
从中心绘制。
Shift + Command/Shift + Ctrl
从中心点绘制并保持比例。
激活参数化网格工具时按住 Option/Alt 键
移动摄像机（如果您已为Option/Alt启用摄像机导航）。
空格键
在不退出工具的情况下将网格移动到新位置。
Option/Alt + 拖动形状
在合成面板中创建网格及参数化图层的副本，同时复制参数化图层。
注释- 当您移动相机时，参数化网格将根据场景的XYZ平面在光标位置绘制。
- 您可以使用任何相机视图（包括正交投影）绘制参数化网格。
-

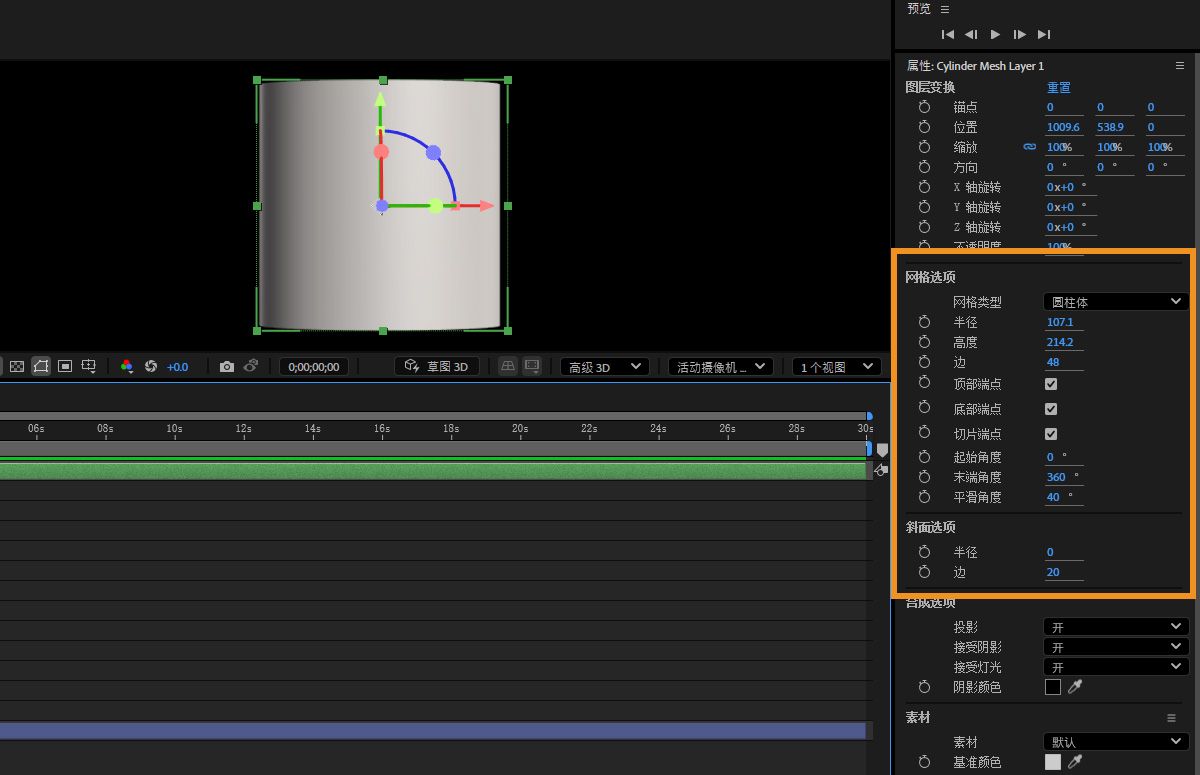

通过调整属性面板中的网格选项与斜角选项来修改形状。
要细化所选的参数化网格，请打开属性面板并使用网格和斜角控件。
要细化所选的参数化网格，请打开属性面板并使用网格和斜角控件。 -

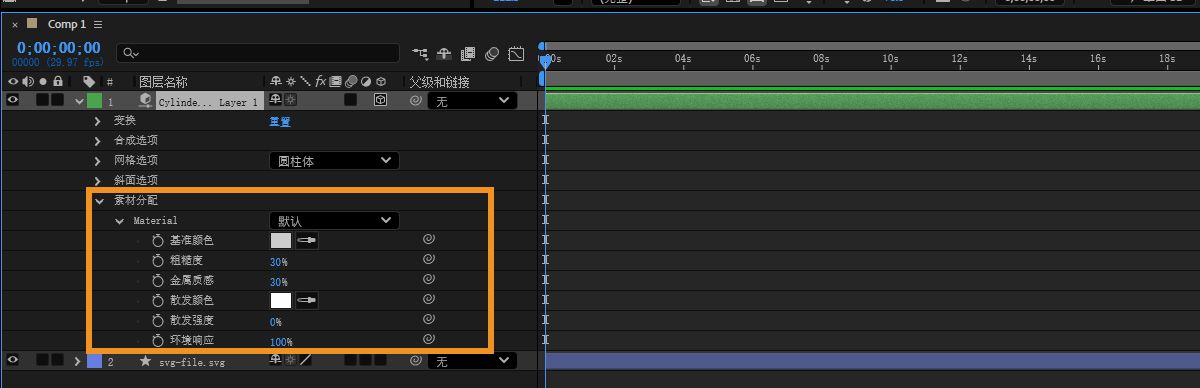

通过属性面板或时间线面板中的素材分配分区，调整参数化网格的默认素材属性。
使用所选图层的素材选项来调整参数化网格的默认素材属性。
使用所选图层的素材选项来调整参数化网格的默认素材属性。 属性
定义
基准颜色
素材的主要颜色属性，使用RGBA值定义。
粗糙度
- 表示表面的粗糙度或平滑度，以0到100%的百分比进行调整。
- 0%表示完全平滑，100%表示完全粗糙。
金属质感
- 表示素材呈现金属光泽的程度，以0到100%的百分比进行调整。
- 0%表示非金属，100%表示完全金属。
散发颜色
素材呈现发光的颜色，使用RGBA值定义。
散发强度
- 表示素材呈现发光的程度，以0到100%的百分比进行调整。
- 0%表示没有可见光发射，100%表示最大光发射，呈现为强光源。
注释调整后的值代表素材发光的视觉外观，但这并不意味着素材实际上在发光。 高级 3D 引擎不支持素材发光功能，因此素材的发射参数不会对场景中的其他物体产生光照效果。
环境响应
- 表示形状的素材对场景整体环境光的响应程度，以0到100%的百分比进行调整。
- 0% 表示环境光无影响，材质在无直射光时呈现暗色；100% 表示完全受环境光影响。
注释调整此属性仅在场景中存在环境光时才会产生效果。
提示您还可使用 Substance 3D 素材 (SBSAR) 对这些参数化网格进行风格化处理，并通过暴露的控件进行自定义调整。
-
使用关键帧为参数化网格或其任何属性制作动画。

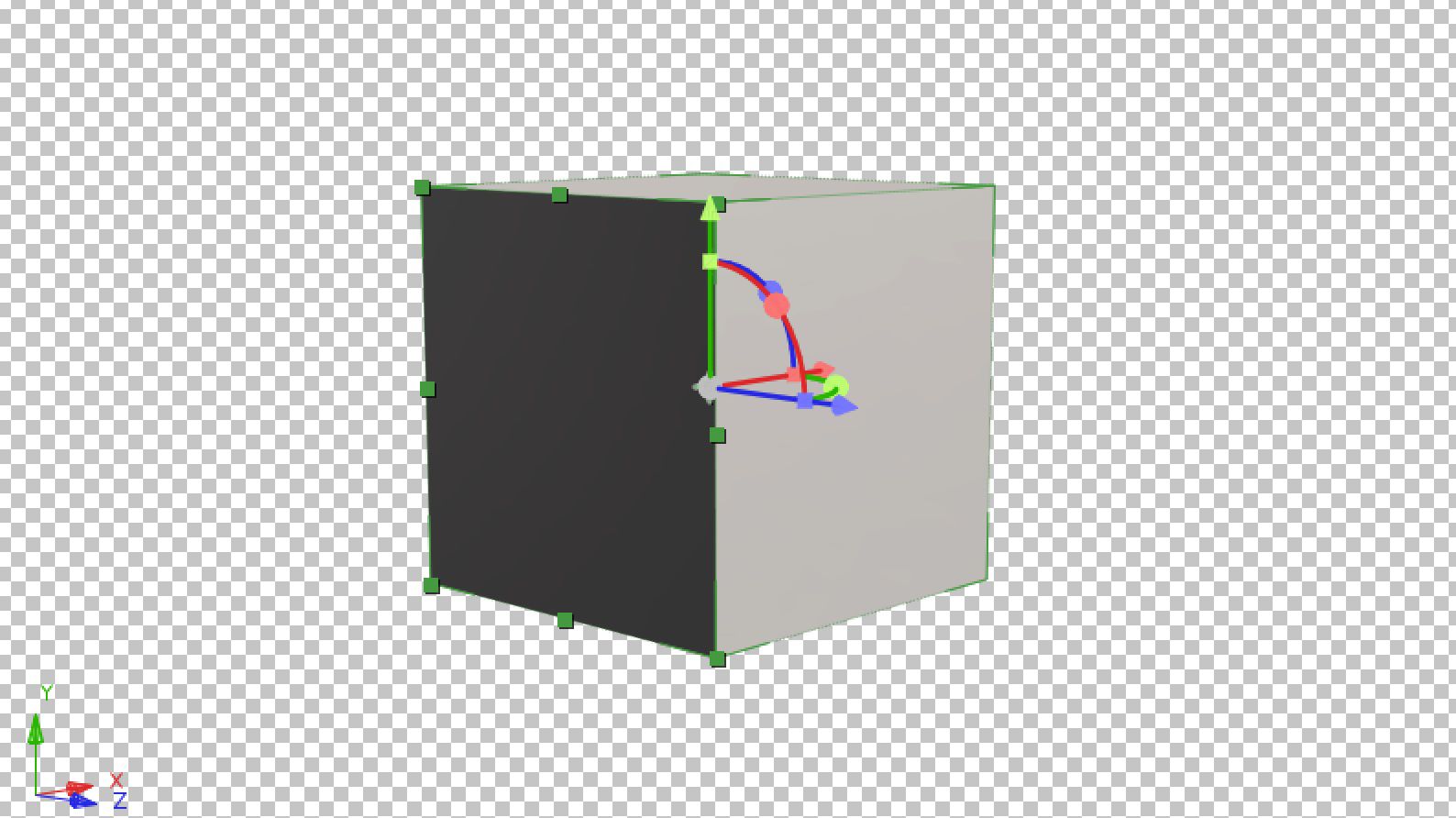

立方体
水平拖动以确定宽度，垂直拖动以设置高度和深度。

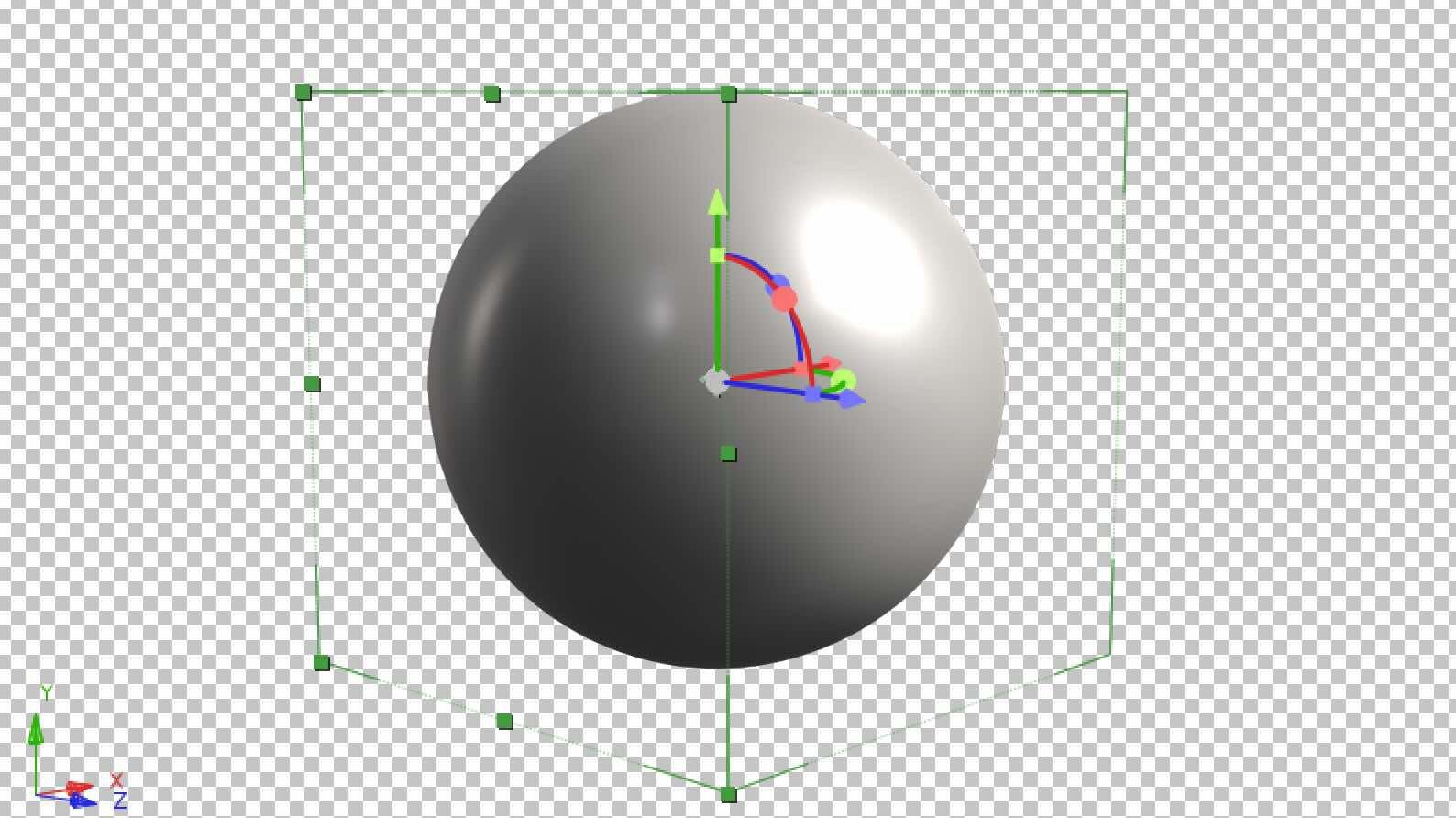

球体
向内或向外拖动以调整球体的半径。

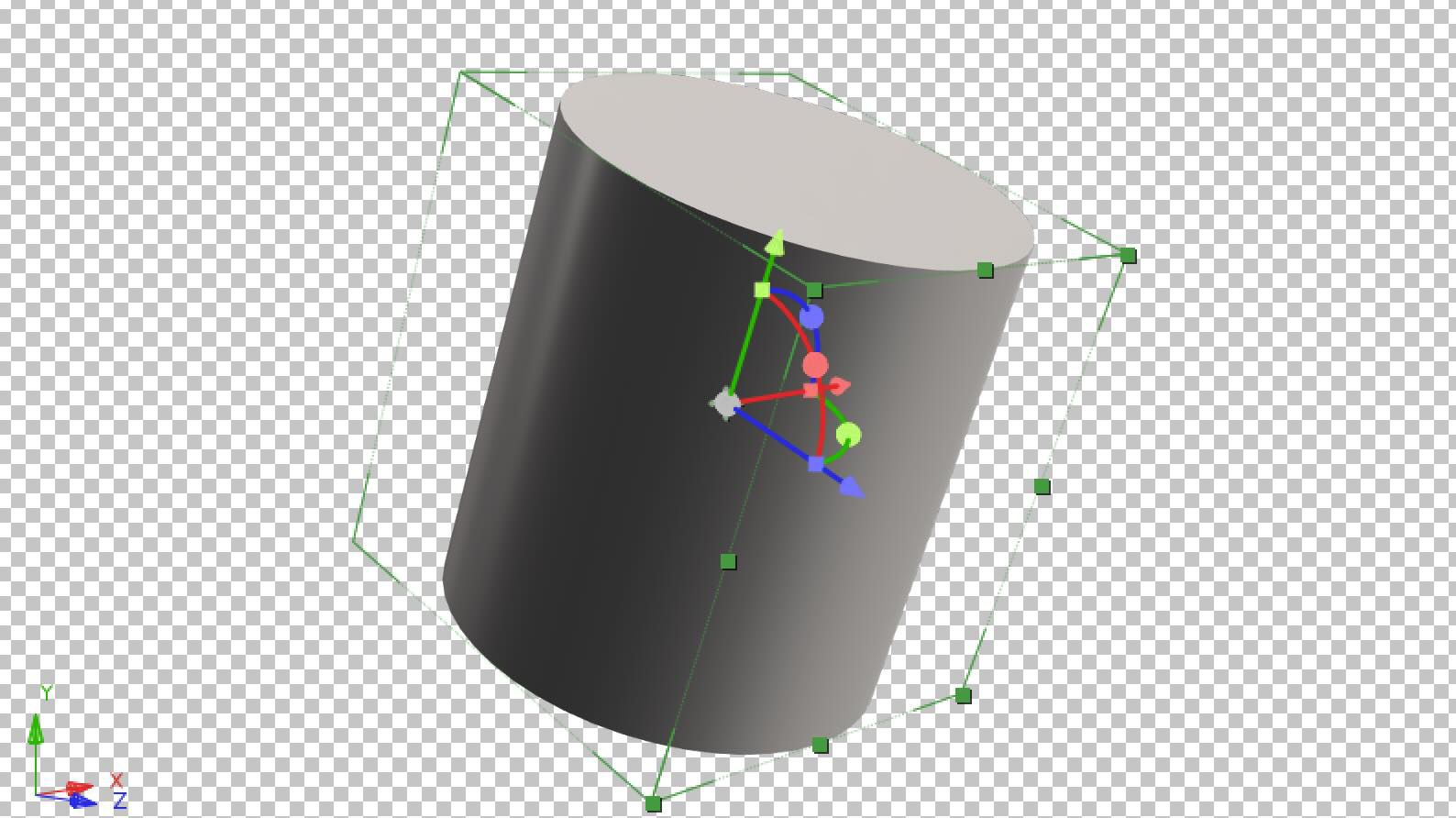

圆柱体
水平拖动以增加圆柱体的半径，垂直拖动以增加高度。

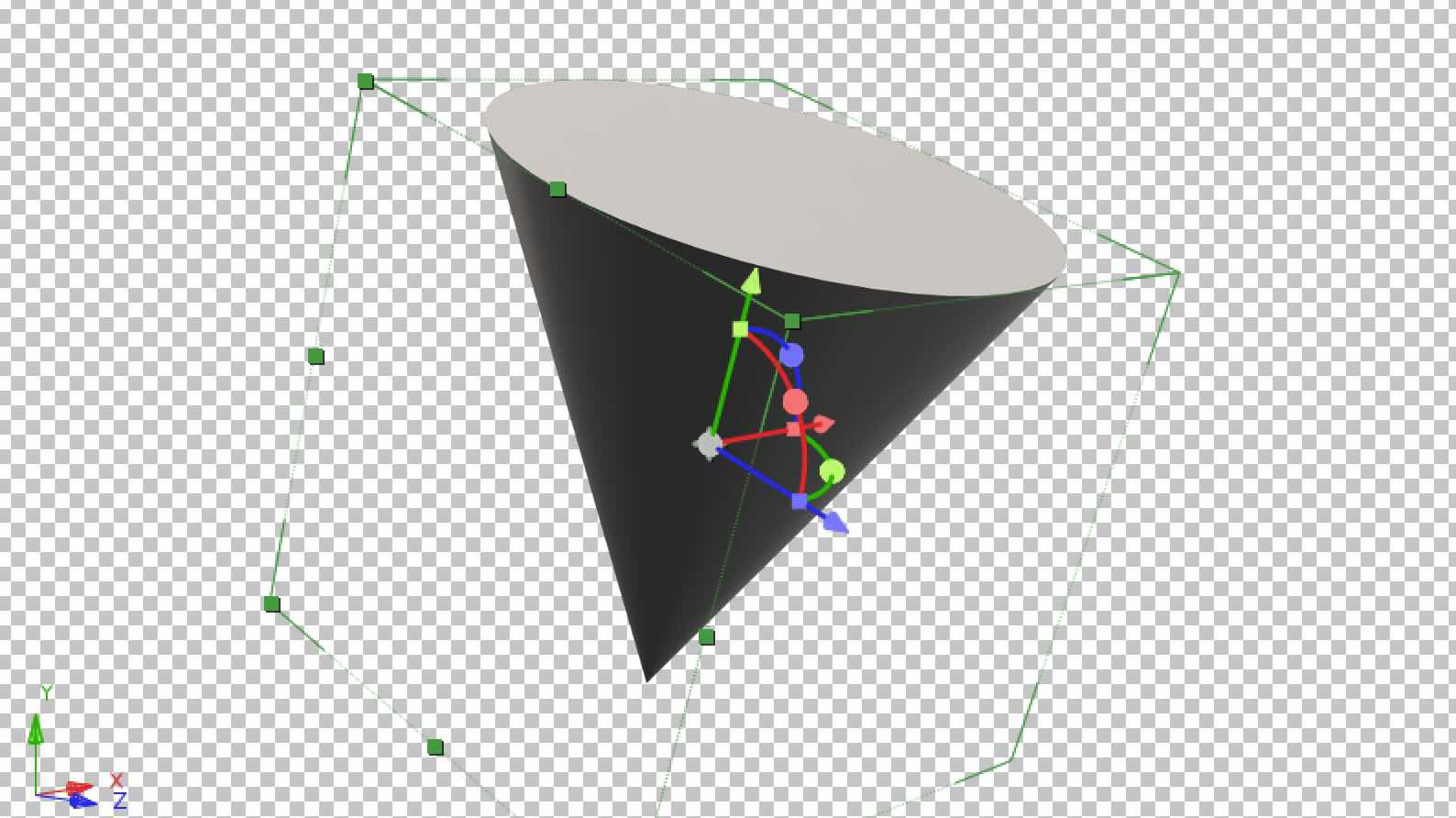

锥形
水平拖拽可增加锥体半径，垂直拖拽可调整锥体高度及指向方向。
请注意，即使圆锥体看起来是向下的，它始终会呈现为竖直状态。 例如，当向上指时，顶部半径参数为0，而底部半径为20。 当圆锥体向下指时，顶部半径为20，底部半径为0。

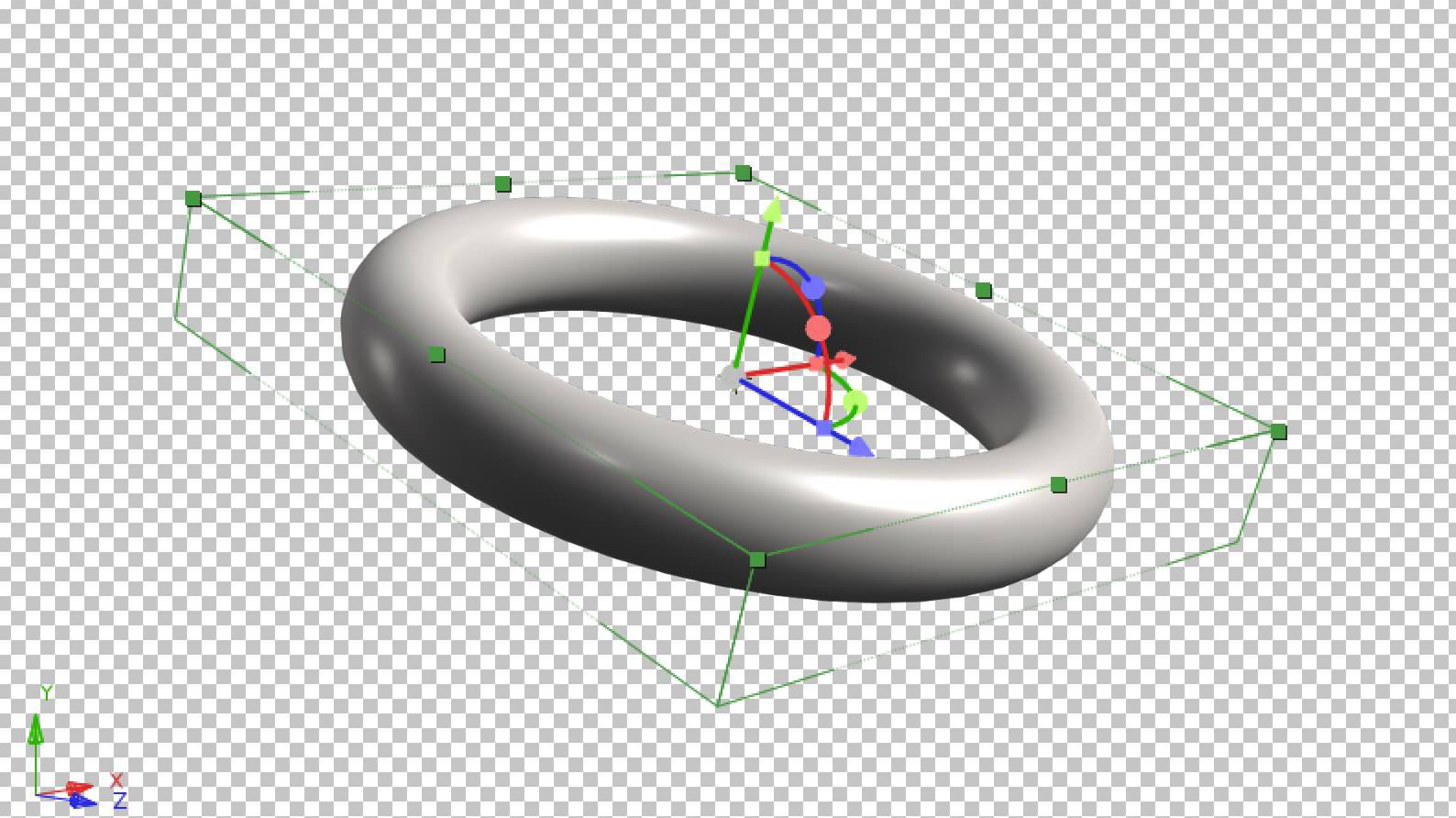

环面
水平拖拽可设定圆环体的整体宽度。 垂直拖动以设置整体高度。 随着管道半径增大，圆环半径将相应收缩，确保圆环体始终位于边界框内。

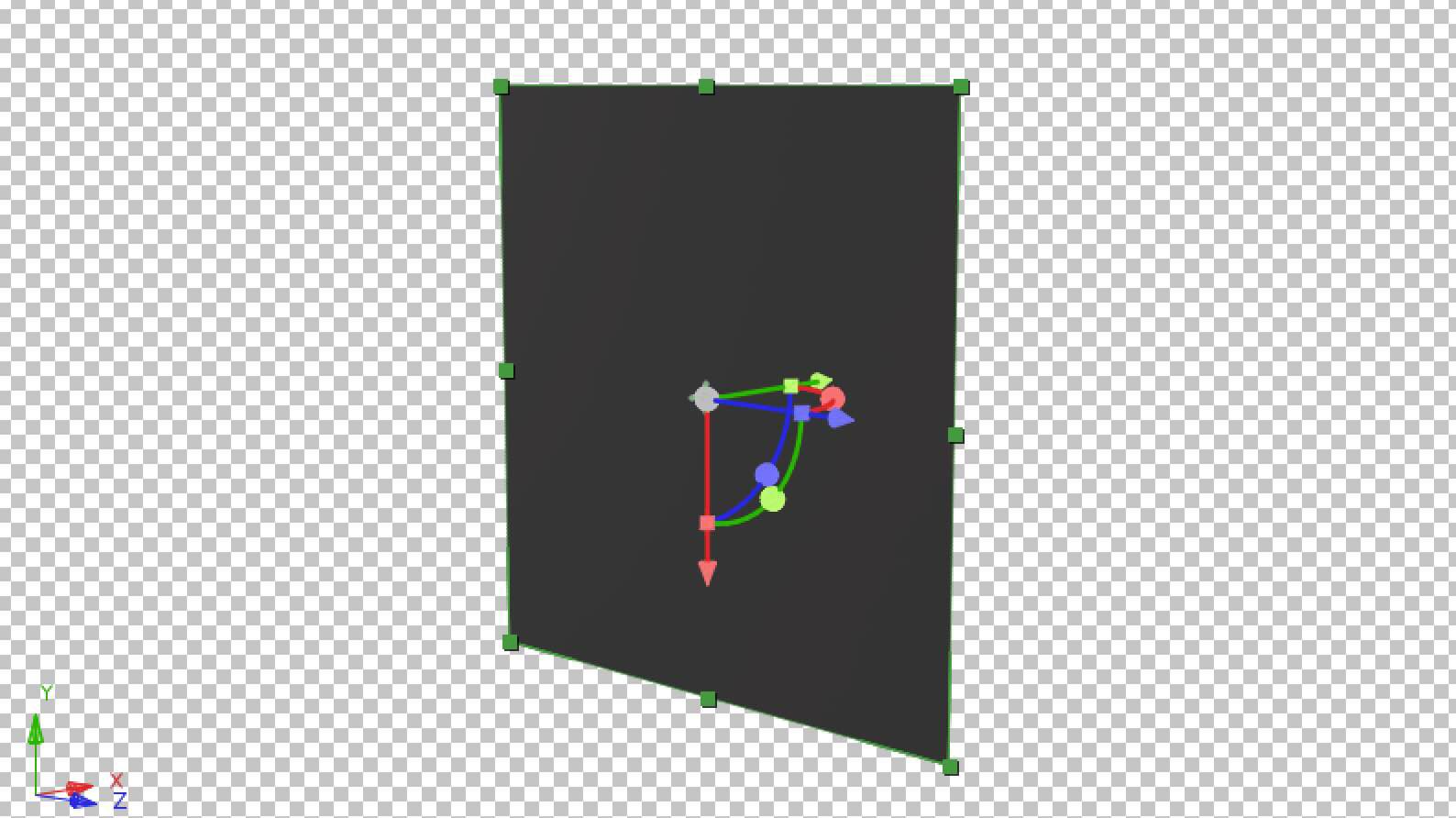

平面
拖动以确定宽度和高度。 平面现在会绘制在最接近面向相机（X、Y 或 Z 轴）的平面上。
