מדריך למשתמש ביטול

אינטראקציה עם דגמי תלת-ממד

צרו אינטראקציה עם דגמי תלת-ממד בקובצי PDF כפי שלא הייתה בעבר. גלו כיצד לשנות את מצב הרינדור, התאורה, ההיטל והרקע בקובצי PDF באמצעות Acrobat.

לפני שתתחיל

אנחנו מפיצים חוויית מוצר חדשה ואינטואיטיבית יותר. אם המסך המוצג כאן אינו תואם את ממשק המוצר שלך, בחר עזרה עבור החוויה הנוכחית שלך.

בחוויה החדשה הכלים מופיעים בצד שמאל של המסך.

שינוי הטלה, מצב רינדור, תאורה ורקע

כלי תלת-ממד של Acrobat מאפשרים לכם לשנות רכיבים מרובים של דגם בתלת-ממד, כמו הטלה אורתוגרפית, מצבי רינדור, תאורה וצבעי רקע. דבר זה יוצר חוויה מעניינת ומושכת מבחינה חזותית המעוררת לחיים דגמי תלת-ממד באופן דינמי.

הטלה

להצגת הטלה אורתוגרפית, בחרו באפשרות Use Orthographic Projection. הטלה אורתוגרפית מסירה ביעילות ממד אחד ושומרת על יחסי הגודל בין עצמים, אך מעניקה לדגם תלת-ממד מראה פחות מציאותי.

בחרו באפשרות Use Orthographic Projection שוב כדי לשנות את ההטלה למצב Perspective Projection.

מצב רינדור

מצב רינדור דגם קובע את תצוגת פני השטח של דגם תלת-ממדי.
בחרו את Model Render Mode מסרגל הכלים 3D. רשימה נפתחת עם כל מצבי הרינדור מופיעה.

מצב רינדור Solid נבחר כברירת מחדל. עם זאת, תוכלו לשנות אותו בהתאם לצורך.

דוגמאות למצבי רינדור דגם

מצבי רינדור דגם כוללים שילוב של מקדמים שמשפיעים על מראה העצם התלת-ממדי. האיור הבא מציג עצם פשוט שעובד בכל אחד מהמצבים הזמינים.

מצבי רינדור דגם
מצבי רינדור דגם

A. Solid B. Transparent Bounding Box C. Transparent D. Solid Wireframe E. Illustration F. Solid Outline G. Shaded Illustration H. Bounding Box I. Transparent Bounding Box Outline J. Wireframe K. Shaded Wireframe L. Transparent Wireframe M. Hidden Wireframe N. Vertices O. Shaded Vertices

תאורה

בחרו את האפשרות Enable Extra Lighting מסרגל הכלים 3D כדי להפעיל, לכבות או לכוונן את התאורה.

תוכלו להשתמש בסוגים שונים של אפשרויות תאורה זמינות.

רקע

בחרו את אפשרות צבע הרקע כדי לשנות את צבע הרקע.

תוכלו לבחור את הצבע המועדף עליכם מלוח הצבעים.

הנה כמה מהייצוגים הגרפיים המראים את הפונקציונליות של סרגל הכלים 3D.

הערה:

תוכלו גם לשנות את ההטלה האורתוגרפית, מצבי רינדור הדגם, סכימות התאורה וצבע הרקע על ידי לחיצה ימנית על דגם תלת-ממד. לחצו לחיצה ימנית על דגם תלת-ממד ולאחר מכן בחרו Viewing Options.

סקירת Model Tree

‏Model Tree מופיע בצד הימני של המסך. כדי לפתוח את M‏Model Tree, תוכלו לבחור את האפשרות Toggle Model Tree בסרגל הכלים 3D או ללחוץ לחיצה ימנית על דגם תלת-ממד ולבחור Show Model Tree.

הערה:

השימוש ב- Model Tree דורש גרסה 7.0.7 ומעלה של Acrobat או של Adobe Reader. משתמשים שברשותם גרסאות קודמות יכול לעבוד עם דגמי תלת-ממד אך לא עם Model Tree.

‏‏Model Tree
‏‏Model Tree

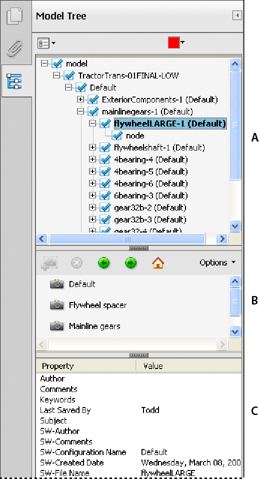

A. היררכיית עצמים תלת-ממדיים B. תצוגות שנשמרו C. נתוני חלק או עצם

ה-Model Tree כולל שלוש חלוניות וכל אחת מהן מציגה מידע או בקר מסוג מסוים.

החלונית Structure

החלונית העליונה מציגה את מבנה העץ של דגם תלת-ממדי. לדוגמה, דגם תלת-ממדי המייצג מכונית כולל קבוצות עצמים נפרדות (הנקראות צמתים) לגוף הרכב, למנוע ולגלגלים. בחלון זה ניתן לנווט במבנה העץ ולבחור, לבודד או להסתיר חלקים שונים.

רכיב Product Manufacturing Information‏ (PMI) מופיע בתור קבוצת פריטים באותה רמה היררכית שבה נמצאים ההרכבה או האובייקט הקשורים אליו.

החלונית View

החלונית האמצעית מציגה תצוגות מוגדרות עבור דגם תלת-ממדי. אם ברצונכם להציג את התצוגה שנשמרה בעבר, בחרו אותה מהרשימה בחלונית View. קבלו מידע נוסף עלהגדרת תצוגות תלת-ממד במסמכי PDF. תוכלו גם להוסיף תצוגות חדשות או לערוך את התצוגות הקיימות בחלונית View. לדוגמה, לאחר בידוד וסיבוב חלק, ניתן לשמור תצוגה מסוימת זו, כולל זווית המצלמה, הרקע, התאורה ותכונות נוספות.

שימו לב שתכונה זו אינה זמינה ב-Adobe Reader.

החלונית Object Data

החלונית התחתונה מציגה נתונים אחרים, כולל מאפיינים ומטא-נתונים, אם קיימים, של העצם או החלק. לא ניתן לערוך מידע זה לעצמים תלת-ממדיים ב- Acrobat.

הערה:

כדי לשנות את התנהגות ברירת המחדל עבור ‏Model Tree, פתחו את תיבת הדו-שיח Preferences (המקשים Ctrl + K עבור Windows והמקשים Command + K עבור macOS). בחרו Multimedia & 3D ולאחר מכן בחרו באחת מהאפשרויות הזמינות מהאפשרות Open Model Tree On 3D Activation.

 המחבר של מסמך ה-PDF יכול להגדיר דגם תלת-ממד בהגדרות ההמרה כך שבחירה בו תגרום להצגה אוטומטית של Model Tree.

החביאו, בודדו ושנו את המראה של חלקים בעזרת ‏Model Tree בתלת-ממד

דגמי תלת-ממד מסוימים מורכבים מחלקים נפרדים. ניתן להשתמש ב-Model Tree כדי להסתיר או לבודד חלקים, להגדיל חלקים ספציפיים או להפוך אותם לשקופים. חלקים המוצגים בדגם התלת-ממד מופיעים בעץ עם סימן תיוג לידם.

טיפול בחלקים
טיפול בחלקים

A. חלק שנבחר B. חלק מוסתר C. חלק מבודד D. חלק שקוף

  1. בדגם תלת-ממד, השתמשו בכלי Hand כדי לבחור את החלק שברצונכם לטפל בו. אם הגדרת העדפה מונעת מכם להשתמש בכלי Hand, בחרו בחלק ברשימת Model Tree.

  2. בחרו את התפריט Options מהפינה הימנית העליונה של כרטיסיית ‏Model Tree.

    הערה:

    הפריטים המוצגים בתפריט Options תלויים בדגם תלת-ממד: אם הוא מורכב מחלק אחד או ממספר חלקים.

    מופיע תפריט נפתח שממנו תוכלו לבחור את הפעולות הבאות עבור דגם תלת-ממד:

    Model Render Mode

    שינוי מראה המשטח של כל דגם התלת-ממד בהתאם לפריט שבחרתם בתפריט: Transparent Bounding Box,‏ Solid,‏ Transparent,‏ Solid Wireframe וכן הלאה.

    Show All Parts

    מציג דגם תלת-ממד שלם.

    Fit Visible

    מציג את כל החלקים הגלויים וממרכז אותם בתצוגה.

    Show Physical Properties

    הצגת אזור המשטח והגוף (אם קיימים) בחלונית Object Data של Model Tree.

    Display Bounding Box

    הצגת התיבה התוחמת של האובייקט התלת-ממדי או החלקים שנבחרו בדגם.

    Set Bounding Box Color

    שינוי צבע התיבה התוחמת. בחרו באפשרות, צבע ולאחר מכן בחרו OK.

    Hide

    הצגת הדגם מבלי להציג את החלקים שנבחרו. ניתן גם לבחור תיבות סימון ולבטל את הסימון בהן בחלונית העליונה ב- Model Tree להסתרה ולהצגה של החלקים השונים.

    Isolate

    הצגת החלק הנבחר בלבד והסתרת כל החלקים האחרים.

    Isolate Part

    הצגת הצורה הגאומטרית, ה-Product Manufacturing Information (PMI) וכל התצוגות (כולל תצוגות PMI) עבור החלק המבודד בלבד. התצוגות והמידע עבור שאר החלקים מוסתרים או שהבחירה בהם מבוטלת. שינויים אלה גלויים בתוך ‏Model Tree גם כן. בחלונית Structure (למעלה), רק החלק המבודד נבחר בזמן שהחלקים האחרים זמינים אך הבחירה בהם מבוטלת.

    החלונית View (באמצע) מפרטת רק את התצוגות שהוגדרו עבור החלק המבודד, לרבות תצוגות PMI. אם תבחרו תצוגה, תוכלו לראות רק את ה-PMI של אותה תצוגה בחלונית המסמך. תצוגות אחרות הקשורות להרכבה לחלקים אחרים, כולל תצוגות מותאמות אישית שנוצרו ב-Acrobat, מוסתרות. תוכלו לבצע פעולות שונות בחלק הנבחר של דגם תלת-ממד על ידי לחיצה ימנית על החלק ושימוש בפונקציונליות הזמינות.

     כדי לבטל את החלק המבודד, נסו את הפעולות הבאות:

    • בחרו חלק אחר באמצעות הפקודה Isolate Part.

    • בחרו באפשרות ההרכבה בתוך Model Tree.

    • בחרו באפשרות Home View.

    Zoom to Part

    משנה את המוקד מכל דגם התלת-ממד לחלקים שנבחרו. קביעה זו שימושית במיוחד לסיבוב חלק, באופן המאפשר לסיבוב להתבצע מסביב למרכז החלק ולא מסביב לכל הדגם.

    Part Render Mode

    מציג את כל מצבי הרינדור הזמינים לחלק. מצב הרינדור משנה את מראה דגם התלת-ממד בהתאם למצב הרינדור שתבחרו.

    Transparent

    הצגת גרסה שקופה של החלק שנבחר.

    Export as XML

    יצירת קובץ XML עבור האפשרות Whole Tree או Current Node של דגם התלת-ממד.

    Export as CSV

    יוצר קובץ נפרד בתבנית CSV הכולל את כל נתוני הדגם. ניתן לייצא את הנתונים מכל עץ הדגם או מהצומת הנוכחי. ניתן לפתוח את הקובץ בכל תוכנית התומכת בתבנית CSV, כגון Microsoft Excel.

    הערה:

    אם דגם התלת-ממד כולל Product Manufacturing Information ‏(PMI), אפשרויות להצגה ולהסתרה של ה- PMI יהיו זמינות בתפריט זה.

יצירת חתכי רוחב

הצגת חתך רוחב של דגם תלת-ממד דומה לחיתוך הדגם לשני חצאים והתבוננות לתוכו. השתמשו בתיבת הדו-שיח Cross Section Controls להתאמת היישור, ההסטה וההטייה של המישור החותך.

before-cross-section

לפני

after-cross-section

אחרי

  1. בחרו את הסמל Toggle Cross Section  בסרגל הכלים ‎3D כדי להפעיל או לבטל את חתך הרוחב.

  2. (אופציונלי) בחרו את החץ באפשרות Toggle Cross Section כדי לפתוח את התפריט הנפתח. בחרו באפשרות Cross Section Properties שפותחת את תיבת הדו-שיח Cross Section Properties. לאחר מכן, בצעו אחת מהפעולות הבאות:

    • שנו את ההגדרות תחת Alignment,‏ Display Settings ו-Position And Orientation.

    • בחרו את הלחצן Save Section View לשמירת התצוגה של חתך הרוחב. (התצוגה שנשמרה תופיע בתפריט Views בסרגל הכלים ‎3D ובחלונית View של Model Tree עם שם המוגדרת כברירת מחדל, SectionView[n]‎‏.)

Cross Section Properties

שינויים שתכניסו כאן יוחלו מיידית. להצגת שינויים אלה, ודאו שתיבת הדו-שיח Cross Section Properties אינה חוסמת את התצוגה של דגם התלת-ממד הפעיל. תיבת הדו-שיח Cross Section Properties נשארת בחלק העליון אם אתם מתמקדים במסמך ה- PDF המופיע מתחתיה או עובדים עמו. כדי לסגור אותו, בחרו בלחצן Close בפינה הימנית העליונה.

Enable Cross Section

כשבוחרים באפשרות זו, היא הופכת את שאר האפשרויות לזמינות.

Alignment

קובע את הציר (x‏, y או z) שאליו מיושר חתך הרוחב.

Align To Face

גוזר את חתך הרוחב במישור המוגדר על-ידי משטח של כל פאה שבוחרים אותה בדגם תלת-ממד. ‏(תיבת הדו-שיח מעומעמת עד שתבחרו את הפאה בחלק של הדגם.)

Align To 3 Points

גוזר את חתך הרוחב במישור המוגדר על-ידי כל אחת משלוש הנקודות שתבחרו בהן מדגם תלת-ממד. ‏‏(תיבת הדו-שיח מעומעמת עד שתבחרו שלוש נקודות של דגם.)

Display Settings

Show Intersections

ציון המקום שבו המישור החותך פורס את דגם התלת-ממד באמצעות הוספת קו מתאר צבעוני. בחרו את דוגמית הצבע אם ברצונכם לבחור צבע שונה.

Show Cutting Plane

מציג את השדה הדו-ממדי שחותך את דגם התלת-ממד. בחרו את דוגמית הצבע כדי לבחור צבע שונה והזינו ערך שונה באחוזים כדי לשנות את האטימות של מישור.

Ignore Selected Parts

מסיר את הרכיבים שנבחרו מתצוגת חתך הרוחב.

Add Section Caps

מסיר את הרכיבים שנבחרו מתצוגת חתך הרוחב.

Show Transparent

מציג חלקים שאינם חלק מחתך הרוחב.

Cutting Plane Opacity

מגדיר את רמת השקיפות של המישור החותך.

Align Camera with Cutting Plane

מסובב דגם תלת-ממד כך שהוא יתיישר עם מישור החיתוך.

Position and Orientation

Offset

קביעת הנפח שייחתך מדגם התלת-ממד. גררו את המחוונים שמאלה או ימינה, או שנו את האחוזים.

הערה:

כדי להבין כיצד כל אחד מהצירים מחלק את דגם התלת-ממד, בחרו ציר, גררו את המחוון Offset קדימה ואחורה והביטו בשינויים שיופיעו בדגם התלת-ממד המוטמע.

Flip

היפוך חתך הרוחב. לדוגמה, אם חצי הדגם העליון הוסר בחתך הרוחב, בחירה באפשרות Flip תציג את חצי הדגם העליון ותסיר את חצי הדגם התחתון.

Tilt sliders

קביעת הזווית בין מישור החיתוך לצירים. גררו את המחוונים שמאלה או ימינה, או שנו את האחוזים.

Save Section View

פתיחת תיבת הדו-שיח View Properties שבה ניתן לבחור את המאפיינים שיישמרו עם התצוגה. לאחר בחירת המאפיינים המיועדים לשמירה, התצוגה של חתך הרוחב נוספת לרשימת התצוגות בסרגל הכלים ‎3D וכן ל- Model Tree. התצוגה שנשמרה מקבלת שם ברירת מחדל, SectionView‎[‎n]‎‏‎‏.

תצוגת מאפיינים שבחרתם שלא לשמור גורמת לחזרה לקביעה של התצוגה הקודמת. לדוגמה, אם לא תשמרו את צבע הרקע, תצוגת חתך הרוחב תשמור על צבע הרקע של התצוגה הקודמת.

Change Camera Properties

מאפייני מצלמה מגדירים את הזווית והמיקום המדויקים לתצוגת עצם. הם יוצרים נקודת מבט של מצלמה, שניתן להשתמש בה במעבר בין תצוגות ובין קבצים.

בחרו את Camera properties מסרגל הכלים 3D.

אם אינכם יכולים לראות את הסמל, בחרו את החץ שליד הכלי Navigation מצד שמאל של סרגל הכלים ‎3D.

Camera Properties

האפשרות Camera Properties של סרגל הכלים 3D מאפשרת לכם לשנות את האופן שבו אתם מציגים דגמי תלת-ממד ומקיימים איתם אינטראקציה.

Camera Preset

Save As (שמירה בשם)

מאפשר לכם להוסיף תצוגת מצלמה חדשה או לבחור תצוגה קיימת מהתפריט.

Alignment

Target

מיישר את מאפייני המצלמה רק למיקום היעד.

Camera and Target

מיישר את מאפייני המצלמה לכיוון המצלמה ולמיקום היעד.

Select Model

לאחר בחירה באפשרות זו, בחרו בדגם תלת-ממד במסמך.

  • אם בוחרים באפשרות Target, המיקום החדש של יעד המצלמה הוא במרכז הדגם שנבחר.

  • אם בוחרים באפשרות Camera And Target, המיקום של יעד המצלמה הוא במרכז הדגם שנבחר.

Select Face

לאחר בחירה באפשרות זו, בחרו בפאה של דגם תלת-ממד במסמך.

  • אם בוחרים באפשרות Target, המיקום החדש של יעד המצלמה הוא במרכז הפאה שנבחרה.

  • אם בוחרים באפשרות Camera And Target, המיקום של יעד המצלמה הוא במרכז הפאה שנבחרה.

Select 3 Points

לאחר בחירה באפשרות זו, בחרו שלוש נקודות באותו דגם או בדגמים שונים במסמך.

  • אם בוחרים באפשרות Target, המיקום החדש של יעד המצלמה הוא במרכז שלוש הנקודות שנבחרו.

  • אם בוחרים באפשרויות Camera ו- Target, יעד המצלמה הוא במרכז שלוש הנקודות שנבחרו. מיקום המצלמה מיושר למישור שנוצר משלוש הנקודות שנבחרו.

Position (מיקום)

Angle units

משנה את הערכים של מצלמה X, מצלמה Y ומצלמה Z לאזימות, לגובה ולמרחק. ערכים אלה מאפשרים לטפל במצלמה לפי אזימות (מרחק) וקו גובה (ציר X), ולבצע זום בעזרת ערך המרחק.

Target

מתייחס לנקודה בדגם תלת-ממדי שהמצלמה מכוונת אליה. הגדרת היעד של המצלמה מאפשרת לכם למקד את המצלמה באזור או ברכיב ספציפיים של דגם תלת-ממדי ולאחר מכן להזיז את המצלמה סביב האזור הזה כדי לקבל תצוגה טובה יותר.

Parameters

Field of View

משנים את זווית המוקד של המצלמה. גררו את מחוון Field Of View כדי לשנות את זווית המוקד למעלות הרצויות.

Roll

משנה את זווית הסרט של המצלמה. גררו את מחוון Roll כדי לשנות את זווית הסרט למעלות הרצויות.

Save Camera View

שומר את ההגדרות ומוסיף את התצוגה אל ‏Model Tree.
