Дізнайтеся, як створювати динамічні фігури в програмі Illustrator і працювати з ними.

Використовуйте ефективні інструменти змінення фігур, щоб швидко створювати векторні фігури. Більшість фігур є динамічними, тобто їх можна динамічно корегувати без змінення інструмента, використовуючи віджети керування на фігурі або елементи керування на панелі «Трансформування».

Динамічні фігури

Створення й змінення динамічних фігур

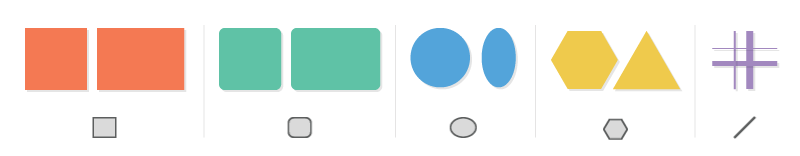

  1. Намалюйте динамічну фігуру за допомогою одного з таких інструментів:

    • Інструмент «Прямокутник» ().
    • Інструмент «Прямокутник із заокругленими кутами» ().
    • Інструмент «Еліпс» ().
    • Інструмент «Багатокутник» ().
    • Інструмент створення фігур ()
    • Інструмент «Відрізок лінії» ().
    Примітка.
    • Для відображення рамки розміру навколо виділеного об’єкта необхідно встановити відповідне значення параметра («Перегляд» > «Показати рамку розміру»).
    • Для перегляду екранних віджетів керування під час вибору будь-якої фігури виберіть будь-який інструмент малювання динамічних фігур і переконайтеся в тому, що на панелі керування вибрано налаштування «Показати віджети трансформування фігури» ().

  2. Для змінення динамічних фігур можна використовувати такі віджети керування на фігурі:

    Масштабування динамічних фігур

    Повертання динамічних фігур

    Щоб масштабувати динамічну фігуру, перетягуйте будь-який із восьми держаків рамки розміру.

    Щоб повернути фігуру, відводьте курсор від кута фігури, доки не з’явиться значок повертання (), а потім перетягуйте його.

    Пересування динамічних фігур

    Створення секторних фігур

    Для пересування динамічної фігури скористайтеся віджетом центральної точки, щоб перетягнути фігуру в потрібне місце.

    Щоб створити секторну фігуру, перетягніть один із віджетів сектора (за використання інструмента «Еліпс»).

    Додавання й видалення сторін багатокутників

    Змінення радіуса заокруглення динамічних фігур

    Щоб змінити число сторін багатокутника, перетягніть його віджет сторін.

    Щоб змінити радіус заокруглення динамічної фігури, перетягніть будь-який з її віджетів створення кутів.

    Примітка.
    • Якщо перетягнути віджет створення кутів у граничне положення, контур фігури попереднього перегляду із заокругленими кутами стає червоним.
    • Для циклічного перебору стилів кутів (заокруглені, угнуті заокруглені й фаска), клацніть віджет створення кутів, утримуючи Alt (Windows) або Option (macOS), або натискайте кнопки зі стрілками вгору та вниз, перетягуючи цей віджет.
    • Щоб відкрити меню кутів для налаштування параметрів зовнішнього вигляду й заокруглення, двічі клацніть цей віджет, використовуючи інструмент «Часткове виділення». Детальну інформацію див. у статті Робота з динамічними кутами.
    • Щоб редагувати один кут окремо, скористайтеся інструментом «Часткове виділення» й клацніть опорну точку кута, який треба змінити.

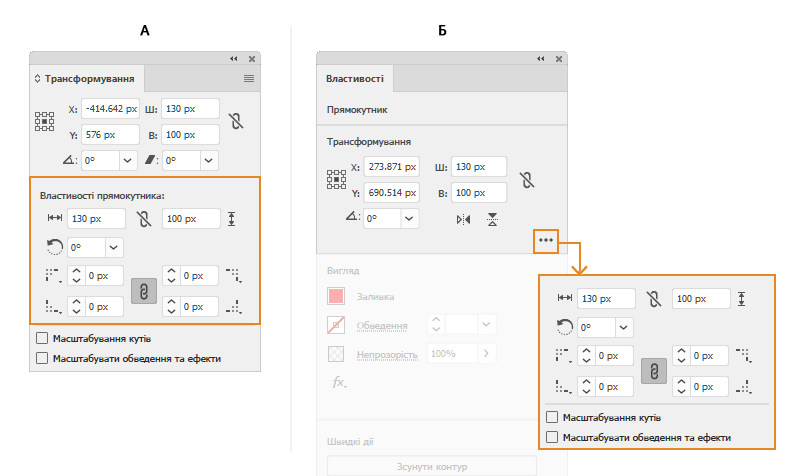

  3. Форми можна змінювати за допомогою панелі керування, панелі «Властивості» або панелі «Трансформування» («Вікно» > «Трансформувати»). Детальну інформацію див. у статті Властивості динамічних фігур.

    Примітка.
    • Панель «Трансформування» можна відкрити, двічі клацнувши будь-який віджет створення кутів.
    • Щоб увімкнути або вимкнути автоматичне відкриття панелі трансформування за створення динамічної фігури, скористайтеся параметром «Показувати за створення фігури» в меню панелі «Трансформування».
    • Редагування властивостей за допомогою панелі «Трансформування» призведе до змінення виділеного об’єкта незалежно від того, який інструмент обрано, якщо було вибрано фігури того ж самого типу.

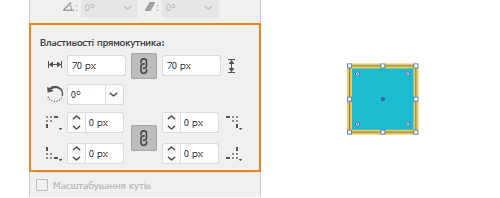

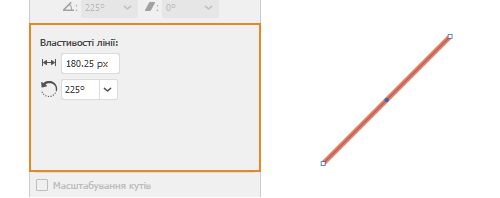

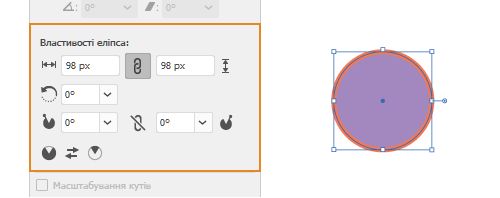

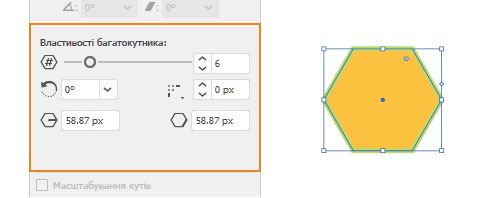

Визначення параметрів динамічних фігур

Для перегляду або редагування властивостей динамічних фігур виконайте одну з таких дій:

  • Відкрийте панель «Трансформування», двічі клацнувши будь-який віджет створення кутів або вибравши «Вікно» > «Трансформувати».
  • У розділі «Трансформування» панелі «Властивості» («Вікно» > «Властивості») натисніть кнопку «Інші параметри» ().
Визначення параметрів динамічних фігур
Визначення параметрів динамічних фігур

A. Панель «Трансформування». B. Панель «Властивості».

Прямокутник і прямокутник із заокругленими кутами

Властивості динамічних фігур | Прямокутник і прямокутник із заокругленими кутами

  • Ширина/висота: дає змогу встановити висоту або ширину прямокутника. Тип і радіус кутів при цьому залишаються незмінними.
  • Кут прямокутника: дозволяє повернути прямокутник за допомогою віджета масштабування/повороту .
  • Тип кута: дозволяє встановити тип будь-якого кута прямокутника.
  • Радіус кута: забезпечує пропорційне змінення або введення абсолютного значення на панелі «Трансформування» для кожного з кутів прямокутника.
  • Зберегти пропорції ширини й висоти: дає змогу встановити прапорець «Масштабування кутів» для пропорційного збільшення або зменшення радіуса кута відповідно до перетворення об’єкта.

Еліпс

Властивості динамічних фігур | Еліпс

  • Ширина/висота: дає змогу встановити ширину й висоту еліпса. Якщо ці параметри однакові, фігура являє собою коло.
  • Кут еліпса: дозволяє вказувати кут розміщення еліпса на полотні.
  • Початковий кут сектора / кінцевий кут сектора: дає змогу створювати секторні діаграми за допомогою віджета сектора (праворуч від створеного еліпса).
  • Обмежити кут сектора: використовується, якщо за змінення значень початкового та кінцевого кутів сектора на панелі «Трансформування» різниця між ними має залишатися незмінною.
  • Перевернути сектор: використовується, якщо значення початкового та кінцевого кутів сектора необхідно замінити. Використовуйте цей параметр, щоб створювати графічні об’єкти у вигляді фрагментів.

Багатокутник

Властивості динамічних фігур | Багатокутник

  • Кількість сторін багатокутника: дає змогу вказувати кількість сторін майбутнього багатокутника.
    • За допомогою екранного віджета  кількість сторін можна змінювати в діапазоні від 3 до 11.
    • За допомогою повзунка кількість сторін можна змінювати від 3 до 20.
    • Якщо необхідно встановити будь-яку кількість від 3 до 1000, це значення необхідно вводити вручну.
  • Кут багатокутника: дає змогу вказувати значення кута, під яким багатокутник буде намальовано або вставлено на полотні.
  • Тип кута: дає змогу вказувати тип кутів майбутнього багатокутника (заокруглені, угнуті заокруглені або фаска).
  • Радіус багатокутника: дає змогу точно вказувати радіус багатокутника. Використовуйте екранний  віджет,   щоб  змінювати радіус.
  • Довжина сторони багатокутника: дає змогу вказувати довжину для кожної сторони багатокутника.
  • Радіус заокруглення: дає змогу вказувати радіуси кутів багатокутника.
  • Зробити сторони однаковими: якщо під час змінення багатокутника динамічна фігура втрачає пропорції або стає несиметричною, скористайтеся кнопкою «Зробити сторони однаковими», щоб збалансувати розмір сторін багатокутника.

Лінія

Властивості динамічних фігур | Лінія

  • Довжина лінії: дає змогу вказувати довжину створюваної лінії.
  • Кут лінії: дозволяє вказувати кут малювання лінії на полотні.

Приховування рамок розміру й віджетів керування

Під час використання інструмента «Фігура» можна приховувати чи відображати рамку розміру. Виконайте одну з таких дій.

  • Для переключення між цими двома налаштуваннями натисніть Shift+Ctrl+B (Windows) або Shift+Cmd+B (macOS).
  • Виберіть «Перегляд» > «Приховати рамку розміру» або «Перегляд» > «Показати рамку розміру».

Ви можете також указати, приховати чи показати екранні віджети керування, вибравши будь-який інструмент малювання динамічних фігур і натиснувши кнопку «Приховати/показати віджети трансформування фігури» () на панелі керування.

Можна ввімкнути функцію Малювання й редагування в режимі реального часу, щоб удосконалити природний вигляд об'єктів під час роботи над ними. Щоб увімкнути цю функцію:

[Windows] Виберіть Редагувати > Параметри > Продуктивність > Малювання та редагування в режимі реального часу.

[macOS] Виберіть Illustrator > Параметри > Продуктивність > Малювання та редагування в режимі реального часу.

Вибір динамічних фігур

Панель «Шари»

Динамічні фігури відображаються як окремі об’єкти на панелі «Шари». Наприклад, за малювання динамічного прямокутника створюється шар із назвою <Прямокутник> на панелі «Шари». Це спрощує процес визначення динамічних фігур із метою їх виділення й змінення.

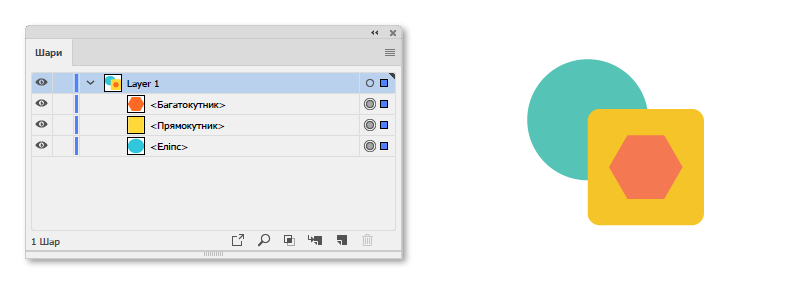

Динамічні фігури прямокутник і еліпс на панелі «Шари».
Приклад: динамічні фігури прямокутник і еліпс на панелі «Шари». Інші динамічні фігури позначаються на панелі «Шари» подібним чином.

Меню «Виділення»

Щоб виділити всі доступні динамічні фігури в документі, виберіть «Виділити» > «Однакове» > «Фігура».

Перетворення фігур

Перетворення контурів на динамічні фігури

  • За відкривання документа, збереженого в попередній версії програми Illustrator, фігури не розпізнаються автоматично для редагування як динамічні. Щоб перетворити контур на динамічну фігуру, виділіть його й виберіть «Об’єкт» > «Фігура» > «Перетворити на фігуру».

Перетворення динамічних фігур на контури

  • Щоб перетворити динамічну фігуру на контур, виділіть динамічну фігуру й виберіть «Об’єкт» > «Фігура» > «Розгорнути фігуру».

Що далі?

Ми розповіли вам, як створювати та змінювати динамічні фігури. Зробіть ще один крок і навчіться перетворювати об’єкти, працювати з динамічними кутами та малювати прості лінії й фігури в Illustrator.

Маєте запитання чи ідею?

Запитайте у спільноти

Якщо у вас є запитання або хочете поділитися ідеєю, беріть участь в обговореннях у Спільноті Adobe Illustrator. Будемо раді почути вашу думку.

Логотип Adobe

Увійдіть до облікового запису

Швидкі посилання

Переглянути всі ваші плани Керування вашими планами

Юридична інформація    |    Політика онлайн-конфіденційності
