Визначення та креслення вимірів

З легкістю визначайте та кресліть лінійні, кутові та радіальні виміри на вашій ілюстрації.

За допомогою інструмента Dimension можна визначити й накреслити на ілюстрації виміри, як-от відстань, кут і радіус. Крім того, можна налаштувати зовнішній вигляд, одиниці вимірювання та масштаб вимірів тощо.

Пряме посилання Adobe Illustrator

Спробуйте в програмі
Визначайте й накреслюйте виміри кількома простими діями.

Ознайомтеся з інструментом Dimension, об’єктом виміру та параметрами інструмента

Інструмент Dimension

Доступ до інструмента Dimension   можна легко отримати на панелі інструментів. Якщо ви не можете знайти його, виберіть Змінити панель інструментів   унизу панелі інструментів, перетягніть інструмент із розділу Змінити на панель інструментів. Після того, як ви отримаєте доступ до інструмента Dimension, відкриється панель завдань. На ній ви зможете легко перемикатися між різними типами інструментів: Лінійний вимір  , Кутовий вимір  і Радіальний вимір  . За допомогою цих типів інструментів можна креслити лінійні, кутові та радіальні виміри відповідно. Перш ніж накреслити певний тип виміру, переконайтеся, що вибрано правильний тип інструмента. Панель завдань також містить параметри інструменту.

Об’єкт виміру

Накресливши вимір, ви отримуєте об’єкт виміру. Об’єкт виміру містить лінію виміру, лінію розширення та текст виміру.

Складові об’єкта виміру
Визначте складові об’єкта виміру, а потім налаштуйте параметри.

A. Лінія розширення B. Зміщення тексту виміру C. Текст виміру D. Лінія виміру E. Розширення лінії розширення F. Зміщення лінії розширення

Налаштування інструмента

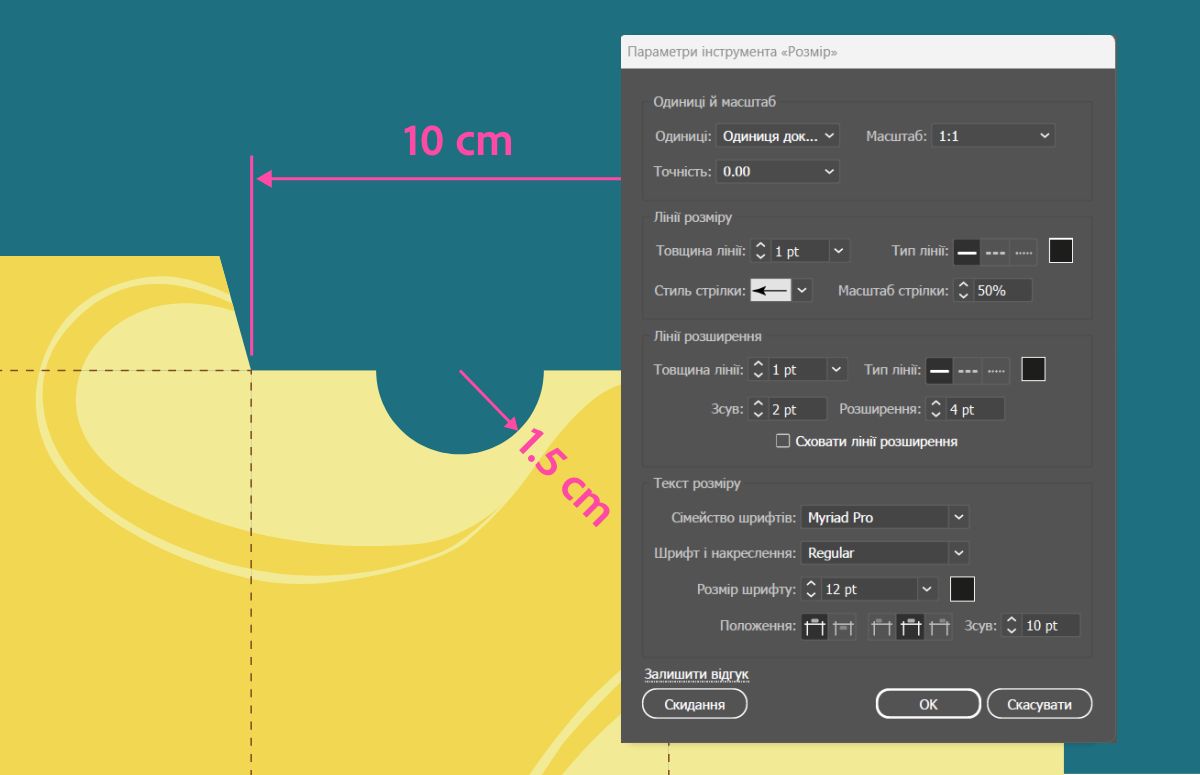

Накреслені виміри на полотні разом із діалоговим вікном «Опції інструмента Dimension»
У діалоговому вікні «Опції інструмента Dimension», щоб налаштувати параметри об’єктів виміру, які ви збираєтесь накреслити.

У діалоговому вікні «Параметри інструмента» або Опції інструмента Dimension можна встановлювати такі параметри об’єктів виміру: одиниця вимірювання, масштабування, точність і вигляд. Ви можете відкрити параметри двома способами: двічі натиснувши значок інструмента на панелі інструментів або вибравши  на панелі завдань інструмента Dimension.

Змінюючи налаштування інструмента, ви встановлюєте параметри для всіх об’єктів виміру, які будете креслити в майбутньому, а не лише для тих, які вже накреслено. Ось що можна вказати перед кресленням вимірів:

  • Одиниці вимірювання та масштаб: вибирайте різні одиниці вимірювання та встановлюйте точність до трьох знаків після коми. Можна вибрати один із попередньо заданих масштабів або створити власний масштаб, указавши співвідношення. Можна створити до 10 власних масштабів. Якщо не потрібно, щоб текст виміру містив одиниці, його можна приховати.
  • Лінії виміру: укажіть товщину та тип лінії, стиль стрілки, масштаб і колір.
  • Лінії розширення: укажіть товщину та тип лінії, зміщення, розширення та колір.
  • Текст виміру: укажіть сімейство шрифтів, стиль, розмір, зміщення, положення та колір.

Щоб відновити початкові параметри, виберіть Скинути.

Креслення лінійних вимірів

За допомогою інструмента Лінійний вимір   можна накреслити довжину лінії та відстань між будь-якими двома точками.

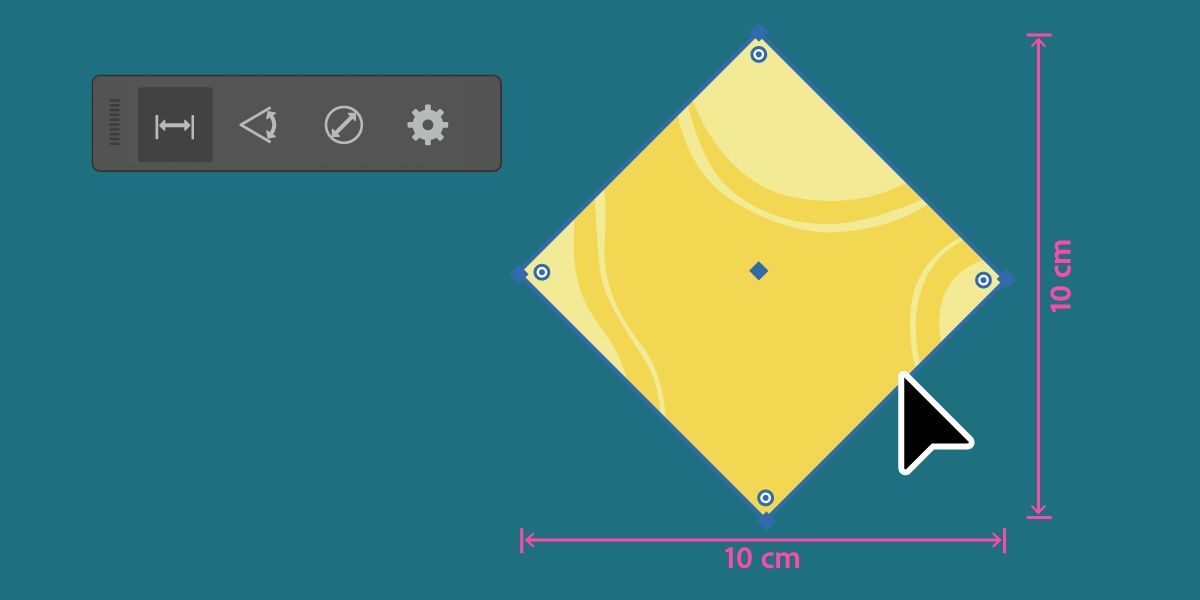

Лінійні виміри, які ви креслите, є вирівняними, вертикальними або горизонтальними вимірами.

Вирівняний вимір

Це пряма відстань між двома точками.

Вертикальний вимір

Це вертикальна відстань між двома точками.

Горизонтальний вимір

Це горизонтальна відстань між двома точками.

Креслення лінійних вимірів базових фігур

Ви можете легко креслити лінійні виміри базових фігур, як-от прямокутники, багатокутники, відрізки ліній і зірки. Візьмемо для прикладу шестикутник:

Будуйте вирівняні, вертикальні й горизонтальні виміри базових фігур, таких як шестикутник.

  1. Виберіть на панелі інструментів Dimension .

  2. Виберіть Лінійний вимір   на панелі завдань, що з’явиться.

  3. Наведіть курсор на сторону шестикутника, доки не з’явиться напрямна лінія рожевого кольору, а потім накресліть виміри.

    • Вирівнювання вимірів: перетягніть, тримаючи напрямну паралельно стороні, а потім відпустіть.
    • Вертикальний вимір: перетягніть, тримаючи напрямну паралельно стороні, змініть напрямок так, щоб напрямна стала вертикальною, а потім відпустіть.
    • Горизонтальний вимір: перетягніть, тримаючи напрямну паралельно стороні, змініть напрямок так, щоб напрямна стала горизонтальною, а потім відпустіть.
Примітка.

Якщо ви хочете змінити параметри вже накресленого об’єкта виміру, виберіть його та внесіть зміни на панелі Властивості.

Креслення лінійних вимірів між будь-якими двома точками

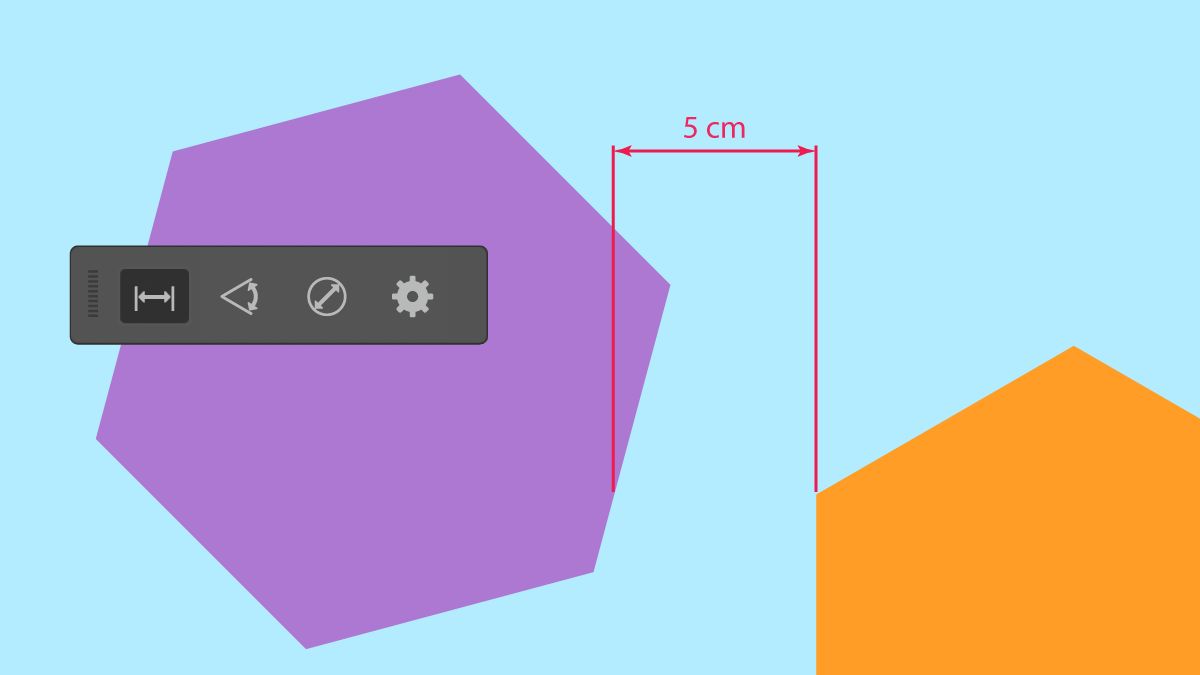

Горизонтальний вимір, накреслений між точками двох шестикутників.
Накресліть вирівняні, вертикальні та горизонтальні виміри між будь-якими двома точками.

  1. Виберіть на панелі інструментів Dimension  .

  2. Виберіть Лінійний вимір   на панелі завдань, що з’явиться.

  3. Натисніть першу точку, а потім – другу. Потім ви можете накреслити зазначені далі виміри.

    • Вирівняний вимір: натисніть ще раз.
    • Вертикальний вимір: проведіть мишею горизонтально, а потім натисніть.
    • Горизонтальний вимір: проведіть мишею вертикально, а потім натисніть.

Креслення лінійних вимірів об’єкта штрихами

Якщо до відрізків контуру застосовано штрихи, ви можете точно виміряти його лінійні виміри через прив’язку до меж його попереднього перегляду. Щоб увімкнути межі попереднього перегляду, виберіть Illustrator > Параметри > Загальні > Використовувати межі попереднього перегляду (macOS) або Редагувати > Параметри > Загальні > Використовувати межі попереднього перегляду (Windows).

Креслення кутових вимірів

За допомогою інструмента типу Кутовий вимір   можна легко накреслити кути фігури або кути між будь-якими двома пересічними лініями.

Креслення кутів базових фігур

Накресліть внутрішні й зовнішні кути базових фігур, таких як трикутник.

  1. Виберіть на панелі інструментів Dimension  .

  2. Виберіть Кутовий вимір   на панелі завдань, що з’явиться.

  3. Наведіть курсор на вершину кута, який потрібно накреслити, доки не з’явиться рожева кутова напрямна. Потім накресліть внутрішній і зовнішній кути.

    • Внутрішній кут: перетягніть усередину від вершини, а потім відпустіть.
    • Зовнішній кут: перетягніть назовні від вершини, а потім відпустіть.

Креслення кутів пересічних ліній

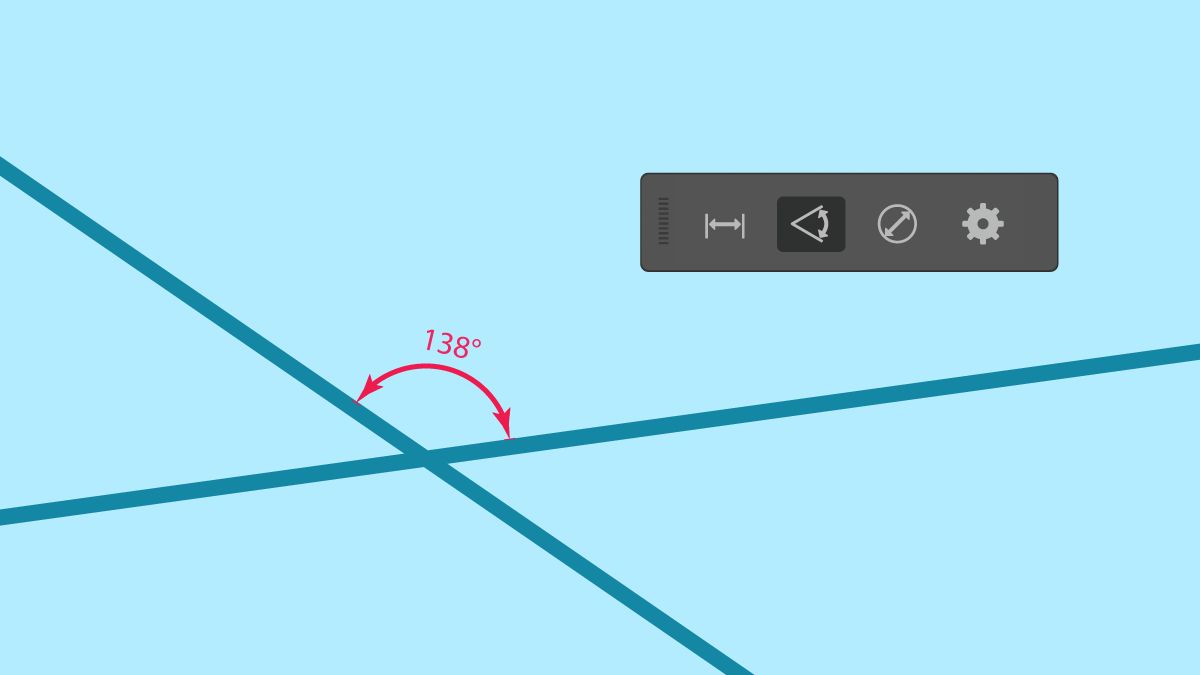

Дві пересічні лінії, між якими накреслено кут.
Накресліть внутрішні та зовнішні кути будь-яких двох пересічних ліній прямих.

  1. Виберіть на панелі інструментів Dimension  .

  2. Виберіть Кутовий вимір   на панелі завдань, що з’явиться.

  3. Натисніть точку на першій ліній, а потім натисніть точку на іншій лінії.

  4. Перетягніть курсор миші в будь-якому напрямку, а потім натисніть на полотні, щоб накреслити внутрішні або зовнішні кути.

Креслення радіальних вимірів

За допомогою інструмента типу Радіальний вимір можна легко накреслити радіус і діаметр кіл та ідеальних дуг (дуг, які є частинами кола).

Креслення радіусів і діаметрів кіл та ідеальних дуг.

  1. Виберіть на панелі інструментів Dimension  .

  2. Виберіть Радіальний вимір   на панелі завдань, що з’явиться.

  3. Наведіть курсор на окружність кола або дуги, доки не з’явиться рожева радіальна напрямна. Потім накресліть радіальні виміри.

    • Радіус: перетягніть назовні та відпустіть.
    • Діаметр: потягніть усередину, а потім відпустіть.

Змінення властивостей наявних вимірів

Хоча ви можете використовувати налаштування інструмента для визначення властивостей майбутніх створених вимірів, змінити властивості наявних вимірів можна лише на панелі «Властивості». Для цього потрібно лише виділити об’єкти виміру й перейти на панель «Властивості». Потім можна застосувати ці нові властивості до вибраних об’єктів виміру або всіх наявних об’єктів виміру. Для цього натисніть «Застосувати до всіх». Крім того, можна вибрати команду «Установити за замовчуванням», щоб змінити параметри для всіх наявних і майбутніх вимірів.

Більше того, якщо ви трансформуєте об’єкти, пов’язані з ними розміри оновлюються автоматично. Наприклад, якщо збільшити ширину прямокутника, об’єкт виміру, що вимірює ширину, автоматично оновиться, щоб відобразити нове вимірювання.

Приховування об’єктів виміру

Усі об’єкти виміру додаються в окремому шарі Виміри на панелі Шари. Ви можете вимкнути видимість шару Виміри, щоб приховати об’єкти вимірів на своїй ілюстрації. Не можна переміщувати елементи з шару Виміри на інші шари та навпаки.

Важливо пам’ятати

  • Використовуйте інструмент Dimension, щоб змінити положення об’єктів виміру. Якщо ви виберете інструмент «Виділення», щоб змінити їхнє положення, вони розширяться як звичайні об’єкти.
  • Під час деформації об’єкта пов’язані з ним виміри не змінюються автоматично.
  • Креслення довжини вигнутого контуру ще не підтримується.
