Посібник користувача Скасувати

Спрощення контуру

Зіткнулися з проблемами під час редагування складного твору мистецтва з багатьма точками прив’язки? Скористайтеся функцією «Спростити контур» в Illustrator, щоб вирішити всі проблеми, пов’язані з редагуванням складних контурів.

Спрощення контуру

За допомогою функції Спрощення контуру можна видалити зайві точки прив’язки та створити спрощений оптимальний контур для складної ілюстрації, не вносячи жодних істотних змін у вихідну форму контуру.

Спрощення контуру надає такі переваги:

  • Легке й точне редагування контуру.
  • Зменшення розміру файлу.
  • Швидше відображення й друк файлів.

Коли потрібно спрощувати контур?

  • Щоб видалити недоліки в трасованому контурі під час використання інструмента Трасування зображення.
  • Щоб змінити лише частину складної ілюстрації та створювати різкі або плавні контури у вибраній області ілюстрації.
  • Щоб зменшити кількість точок прив’язки під час розширення фігури за допомогою інструмента Змінна ширина в Illustrator.
  • Щоб змінити ілюстрацію, створену за допомогою мобільних програм для малювання або створення ескізів, а потім імпортовану в Illustrator.
Sim

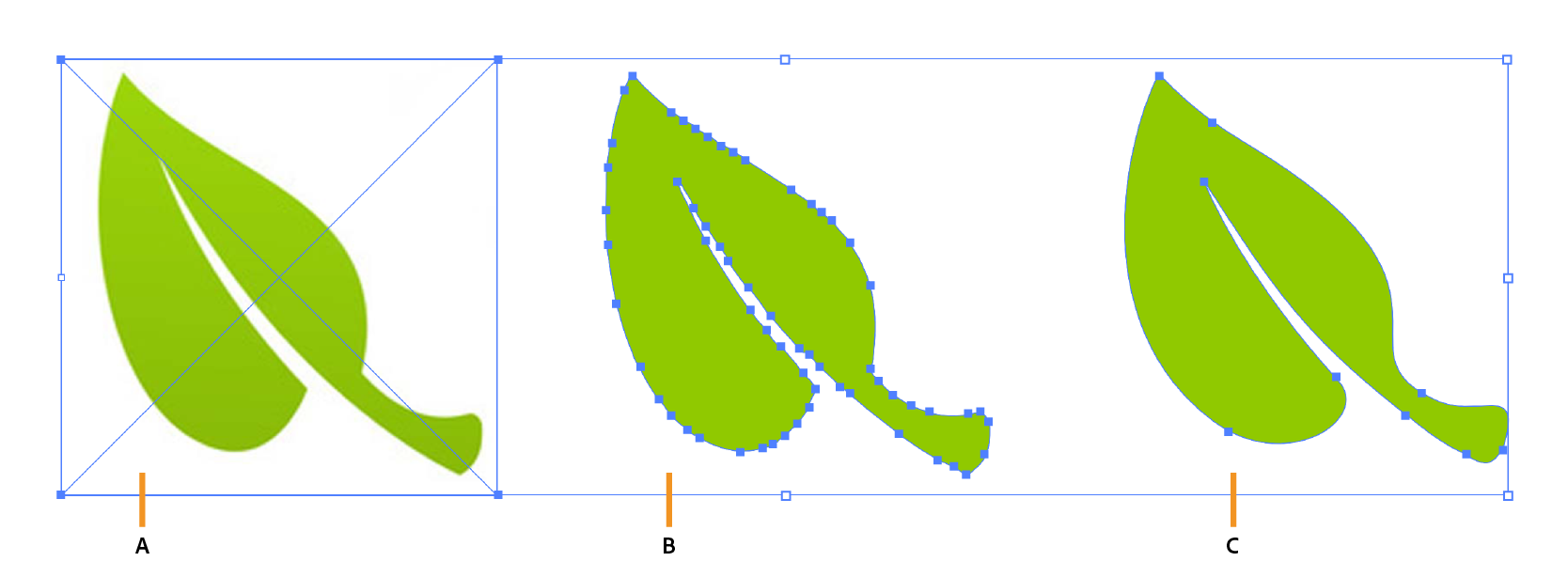

A. Вихідне зображення B. Зображення після трасування чи імпорту (максимальна кількість точок прив’язки) C. Зображення після спрощення контурів (оптимізовані точки прив’язки)

Як автоматично спростити контур?

  1. Виберіть об’єкт або конкретну область контуру.

  2. Виберіть Об’єкт > Контур > Спростити.

    Непотрібні точки прив’язки автоматично видаляються, і розраховується спрощена траєкторія.

Спрощення контуру

A. Повзунок для зменшення кількості точок прив’язки B. Автоматичне спрощення точок прив’язки C. Інші параметри

Як вручну спростити контур?

Щоб ще більше спростити й точно розташувати контур, використовуйте Повзунок зменшення точок прив’язки. За умовчанням повзунок установлюється на значення автоматичного спрощення. Положення й значення повзунка визначає, наскільки точно спрощений контур відповідає кривим вихідного контуру.

  • Мінімальна кількість точок прив’язки (): якщо повзунок установлено близько до мінімального значення або дорівнює йому, точок прив’язки буде менше, однак крива зміненого контуру буде дещо відхилятися від вихідного контуру.
  • Максимальна кількість точок прив’язки (): якщо повзунок установлено близько до максимального значення або дорівнює йому, крива зміненого контуру матиме більше точок і точніше відповідатиме вихідній кривій.
Спрощення контуру

Розширене керування спрощенням

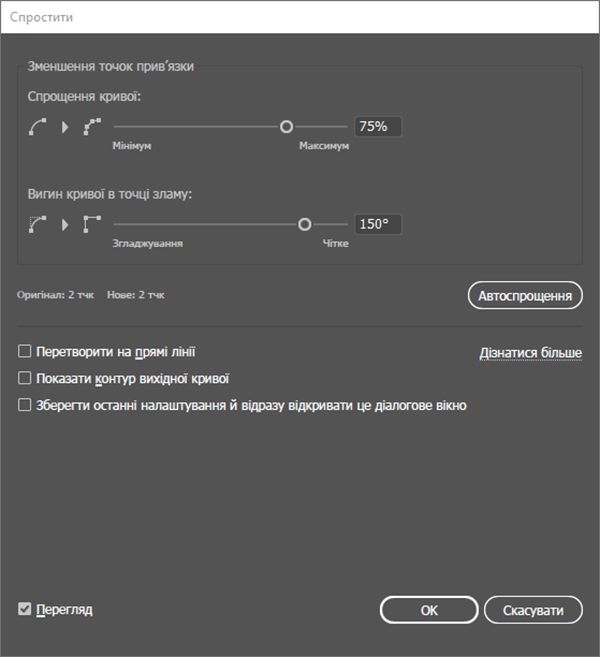

Щоб відкрити діалогове вікно спрощення, натисніть Інші параметри ().

Спрощення контуру

Приклад. Спрощення та зміна контурів за допомогою додаткових налаштувань

У цьому прикладі ми спробуємо внести такі зміни за допомогою діалогового вікна «Спрощення контуру»:

  • Зменшити кількість точок прив’язки вибраної області.
  • Створити різкі кути у вибраній області.
  • Перетворити контур вибраної області в прямі лінії.
додаткові елементи управління
Бажаний контур ілюстрації (вихідний контур позначено червоними лініями)

Кутові точки
Вихідна ілюстрація

Ось так ми отримали потрібну ілюстрацію

додаткові елементи керування

Створення плавних контурів

Для створення плавних контурів можна використовувати інструмент Згладжування або повзунок Згладжування.

Використання інструмента «Згладжування»

Після зменшення кількості точок прив’язки можна скористатись інструментом Згладжування ,щоб видалити ізольовані точки й отримати плавніший контур.

Щоб створити плавний контур, виконайте наведені далі дії.

  1. Виділіть об’єкт.

  2. Виберіть інструмент Згладжування .

  3. Перетягніть інструмент уздовж сегмента контуру, який треба згладити.

  4. Продовжуйте згладжувати, доки штрих або контур не стануть достатньо згладженими.

Використання інструмента «Згладжування»

A. Початковий контур B. Перетягування інструмента «Згладжування» уздовж контуру C. Результат

Створіть плавні криві

Щоб створити плавну криву без зміни протилежних кривих, виконайте наведені далі дії.

  1. Виберіть інструмент Точка прив’язки .

  2. Натисніть клавішу Option або Alt і натисніть на будь-який маркер, щоб поєднати протилежні маркери й згладити точку.

Контроль рівня плавності

Щоб змінити ступінь згладжування, двічі натисніть на інструмент Згладжування і задайте такі параметри:

Точність

Контролює те, як необхідно перемістити мишу або перо, перед тим як Illustrator додасть нову опорну точку до контуру. Наприклад, значення точності 2,5 означає, що рухи інструмента, менші за 2,5 пікселів, не реєструються. Точність може різнитися від 0,5 до 20 пікселів; чим більше значення, тим гладший та менш складний контур.

Плавність

Визначає плавність, якої Illustrator надає контуру під час застосування цього інструмента. Плавність може мати значення від 0 % до 100 %; чим більше її значення, тим плавнішим є контур.

Згладжування контуру
Синхронізація протилежних маркерів за допомогою інструмента «Точка прив’язки»

A. Кутові точки з непарними маркерами B. Протилежні маркери синхронізовані, завдяки чому крива є плавною

Використання повзунка «Згладжування»

Для кращого керування згладжуванням використовуйте повзунок Згладжування. Виберіть контур, перейдіть до пункту Об’єкт > Контур > Згладжування і пересуньте повзунок, щоб досягти потрібного рівня плавності. Ви також можете вибрати значок Автоматичне налаштування   для автоматичного згладжування контуру. Щоб згладити ділянку контуру, виділіть опорні точки в секторі за допомогою інструмента Пряме виділення  , а потім пересуньте повзунок.

Згладжування складних контурів за допомогою повзунка Згладжування.
