Przekształcanie linii i kształtów

Szukaj

Ostatnia aktualizacja 25 maj 2023

Animate

Otwórz aplikację

Wyświetlanie i dopasowywanie punktów za pomocą narzędzia Zaznaczenie cząstkowe

Wybierz narzędzie Zaznaczenie cząstkowe .
Kliknij linię lub kontur kształtu.

Przekształcanie linii lub kształtu

W celu przekształcenia linii lub konturu kształtu należy przeciągnąć dowolny punkt linii lub konturu za pomocą narzędzia Zaznaczanie. Kształt kursora informuje o możliwym do wykonania przekształceniu.

Program Animate dopasowuje kształt krzywej do nowego położenia punktu. Jeśli punkt, którego położenie zostało zmienione, jest punktem końcowym, linia zostanie wydłużona lub skrócona. Jeśli przesuwany punkt jest punktem narożnym, to segmenty tworzące narożnik są skracane lub wydłużane, ale pozostają prostoliniowe.

dr_corner — Jeśli obok kursora jest widoczny symbol narożnika, można przekształcić punkt końcowy. Jeśli obok kursora jest widoczny symbol krzywej, można dopasować krzywą.

Niektóre z obszarów namalowanych pędzlem można przekształcić łatwiej, jeśli są wyświetlane w postaci konturów.

Jeśli złożoność linii utrudnia jej przekształcanie, linię należy wygładzić (to znaczy pozbawić ją pewnych nieistotnych detali). W celu ułatwienia lub zwiększenia precyzji przekształceń można też zwiększyć powiększenie dokumentu.

Wybierz narzędzie Zaznaczenie .
Wykonaj jedną z następujących czynności:
- Aby przekształcić segment, przeciągnij kursor od dowolnego punktu.
- Aby przeciągnąć linię w celu utworzenia nowego punktu narożnego, kliknij z wciśniętym klawiszem Control (Windows) lub Option (macOS).

Prostowanie i wygładzanie linii

Operacja prostowania dotyczy już narysowanych krzywych i linii prostych. Nie ma ona żadnego wpływu na segmenty, które już są proste.

Za pomocą odpowiednich preferencji programu można określić stopień automatycznego prostowania i wygładzania obiektów.

Operacja prostowania, czyli korygowania kształtu obiektów, jest ściśle związana z funkcją rozpoznawania kształtów przez program Animate. Jeśli jest włączona opcja rozpoznawania kształtów, to funkcja prostowania pozwala uzyskiwać podczas rysowania idealne kształty geometryczne, np. owale, prostokąty i trójkąty. Kształty połączone z innymi elementami nie są rozpoznawane.

dr_03shape_recognition — Rozpoznawanie kształtów powoduje zamianę kształtów górnych na kształty dolne.

Wygładzanie polega na usuwaniu nieistotnych detali krzywej, w tym niewielkich guzków i załamań. Powoduje ono zmniejszenie liczby segmentów krzywej. Wygładzanie nie ma żadnego wpływu na segmenty prostoliniowe. Operacja ta jest wyjątkowo przydatna wtedy, kiedy trzeba zmienić kształt wielu bardzo krótkich segmentów krzywej. Aby zmniejszyć złożoność krzywej, a tym samym uczynić ją łatwiejszą do edycji, można zaznaczyć wszystkie takie segmenty i wygładzić je.

Powtarzanie operacji wygładzania lub prostowania wzmacnia uzyskany wcześniej efekt, to znaczy przekształcane obiekty stają się jeszcze bardziej gładkie lub proste.

Aby wygładzić krzywą każdego wybranego pociągnięcia, wybierz narzędzie Zaznaczenie i kliknij modyfikator Wygładzanie w sekcji Opcje panelu Narzędzia. Każde kliknięcie przycisku modyfikatora Wygładzanie sprawia, że wybrane pociągnięcie staje się stopniowo coraz gładsze.
Aby wprowadzić określone parametry dla operacji wygładzania, wybierz opcję Modyfikuj > Kształt > Wygładzanie. W oknie dialogowym Wygładzanie wprowadź wartości dla parametrów Wygładź kąty powyżej, Wygładź kąty poniżej i Intensywność wygładzania.
Aby nieznacznie wyprostować poszczególne kontury wypełnienia lub linię krzywą, wybierz narzędzie Zaznaczenie , a następnie kliknij modyfikator Prostowanie w sekcji Opcje w panelu Narzędzia.
Aby wprowadzić określone parametry dla operacji prostowania, wybierz opcję Modyfikuj > Kształt > Prostowanie. Do okna dialogowego Prostowanie wprowadź parametr Intensywność prostowania.
Aby uaktywnić rozpoznawanie kształtów, wybierz narzędzie Zaznaczenie i kliknij modyfikator Prostowanie albo wybierz polecenie Modyfikuj > Kształt > Prostowanie.

Optymalizacja krzywych

Optymalizacja złożonych krzywych i konturów polega na zmniejszaniu liczby definiujących je krzywych. Optymalizacja zapewnia mniejszy rozmiar dokumentu programu Flash Professional (plik FLA) oraz wyeksportowanej aplikacji Animate (plik SWF). Te same elementy można optymalizować wielokrotnie.

Zaznacz narysowane elementy, które chcesz zoptymalizować, i wybierz polecenie Modyfikuj > Kształt > Optymalizuj.
Aby określić stopień wygładzania, należy przeciągnąć suwak Intensywność optymalizacji. Uzyskany wynik zależy od kształtu zaznaczonych krzywych. Wynik ten zawiera zwykle mniejszą liczbę krzywych składowych, ale też nie jest identyczny (co do wyglądu) z pierwotnym konturem.
Aby wyświetlić komunikat określający liczbę wybranych segmentów przed i po optymalizacji, należy wybrać opcję Pokaż podsumowanie. Program Animate wyświetli komunikat po zakończeniu operacji.
Kliknij przycisk OK.

Modyfikowanie kształtów

Aby przekonwertować linie na wypełnienia, zaznacz linię lub linie, po czym wybierz polecenie Modyfikuj > Kształt > Przekonwertuj linie na wypełnienia. Zaznaczone linie zostaną przekonwertowane na kształty wypełnione, co ułatwi ich wypełnianie gradientami i wymazywanie. Konwersja linii na wypełnienia może zwiększyć rozmiar pliku, ale też może przyspieszyć odtwarzanie niektórych animacji.
Aby rozwinąć kształt obiektu wypełnionego, zaznacz taki obiekt i wybierz polecenie Modyfikuj > Kształt > Rozszerz wypełnienie. W polu Odległość wpisz wybraną wartość (w pikselach), a opcję Kierunek ustaw jako Rozszerz lub Wstawka. Ustawienie Rozszerz powoduje powiększenie kształtu, a ustawienie Wstawka — zmniejszenie.

Funkcja ta sprawdza się najlepiej w przypadku pojedynczych, małych, wypełnionych kolorem, pozbawionych obrysu kształtów, które zawierają stosunkowo mało detali.
Aby zmiękczyć krawędzie obiektu, zaznacz wypełniony kształt i wybierz polecenie Modyfikuj > Kształt > Zmiękcz krawędzie wypełnienia. Ustaw następujące opcje:

Odległość

Szerokość zmiękczanej krawędzi w pikselach.

Liczba kroków

Liczba krzywych używanych podczas zmiękczania krawędzi. Większa liczba kroków (krzywych) zapewnia lepszy wynik wygładzania. Powoduje jednak zwiększenie rozmiaru pliku i spowolnienie rysowania.

Rozszerz lub Wstawka

Pozwala określić, czy przy zmiękczaniu krawędzi kształt ma być powiększany, czy zmniejszany.

Funkcja ta sprawdza się najlepiej w przypadku pojedynczych kształtów wypełnionych; jej uaktywnienie może przyczynić się jednak do zwiększenia rozmiaru dokumentu programu Animate oraz wynikowego pliku SWF.

Usuwanie wszystkich elementów ze stołu montażowego

Kliknij dwukrotnie narzędzie Gumka na pasku narzędzi. Spowoduje to wymazanie wszelkiego rodzaju zawartości na stole montażowym i w obszarze wklejania.

Usuwanie segmentów pociągnięcia lub obszarów wypełnionych

Wybierz narzędzie Gumka i kliknij modyfikator Kran .
Kliknij segment obrysu lub wypełniony obszar do usunięcia.

Wymazywanie metodą przeciągania

Wybierz narzędzie Gumka.
Kliknij modyfikator Tryb gumki i wybierz tryb wymazywania:

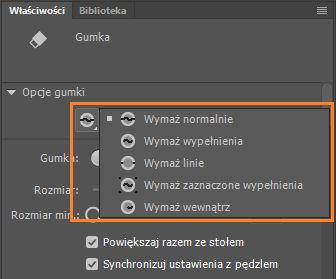

Modyfikatory trybu gumki

Wymaż normalnie

Wymazywanie obrysów i wypełnień na tej samej warstwie.

Wymaż wypełnienia

Wymazywanie samych wypełnień, bez obrysów.

Wymaż linie

Wymazywanie samych obrysów, bez wypełnień.

Wymaż zaznaczone wypełnienia

Wymazywanie tylko aktualnie zaznaczonych wypełnień. Pociągnięcia nie są wymazywane niezależnie od tego, czy są zaznaczone. (Przed uaktywnieniem narzędzia Gumka w tym trybie należy zaznaczyć wypełnienia do wymazania).

Wymaż wewnątrz

Powoduje wymazanie samego wypełnienia, w którym uaktywniono narzędzie Gumka. Jeśli wymazywanie rozpoczęto od punktu pustego, nic nie jest wymazywane. W tym trybie nie są wymazywane żadne pociągnięcia.
Kliknij modyfikator Kształt gumki, po czym wybierz kształt i rozmiar gumki. Upewnij się, że nie jest zaznaczony modyfikator Kran.

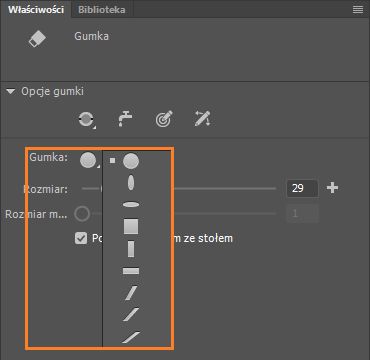

Kształty gumki

Poziomy suwak umożliwia dopasowanie rozmiaru kształtu gumki.
Można dostosowywać, usuwać i edytować własne kształty. Aby utworzyć własny kształt gumki, kliknij ikonę Dodaj własny kształt gumki obok ikony kształtu gumki. Wybierz kształt, kąt i płaskość, aby określić właściwości stalówki. Kliknij przycisk OK, aby utworzyć dostosowany kształt.
Przeciągnij po stole montażowym.

Używanie modyfikatorów nacisku i pochylenia

Narzędzie Gumka obsługuje teraz pochylenie i nacisk, aby ułatwić rysowanie.

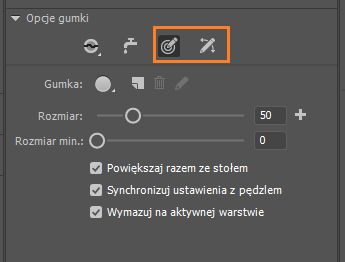

Aby włączyć obsługę czułości nacisku, wybierz narzędzie Gumka i kliknij ikonę . Aby włączyć obsługę czułości pochylenia, kliknij ikonę . Domyślne wartości procentowe odpowiadające minimalnemu i maksymalnemu naciskowi lub pochyleniu są równe odpowiednio 1% i 100%.

Narzędzie Gumka pozwala tworzyć pociągnięcia o zmiennej szerokości wynikającej z nacisku lub pochylenia rysika.

Poniższa ilustracja zawiera przykładowy rysunek wykonany przy użyciu opcji Nacisk i Pochylenie narzędzia Gumka.

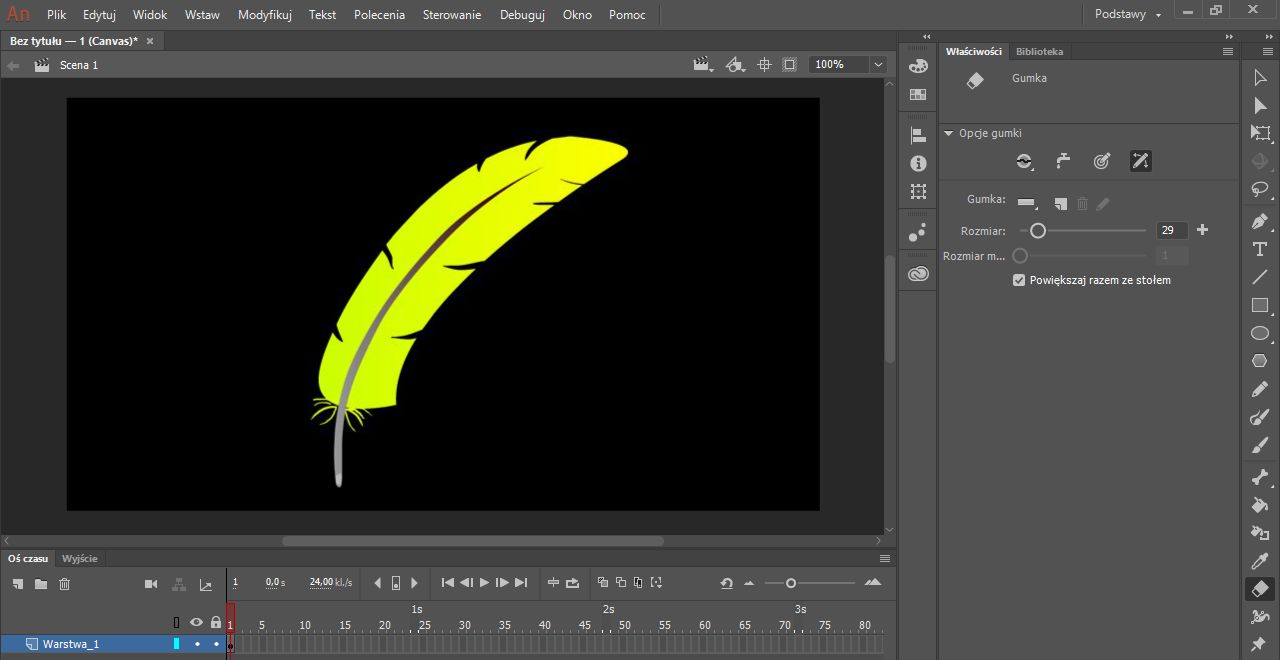

Ilustracja zastosowania opcji Nacisk i Pochylenie

Synchronizacja ustawień w narzędziach Gumka i Pędzel

Wszystkie ustawienia podrzędne, na przykład ustawienia nacisku i pochylenia, rozmiar końcówki i kształty końcówki, można synchronizować między narzędziami Pędzel (B) i Gumka (E). Ustawienia te pozostają zapamiętane nawet po zamknięciu i ponownym uruchomieniu programu Animate.

Zaznacz pole wyboru Synchronizuj ustawienia z narzędziem Pędzel w narzędziu Gumka (E).
Bieżące ustawienia narzędzia Gumka (E) będą używane w narzędziu Pędzel (E) i na odwrót. Pióro Wacom zawsze używa ustawienia wygładzania z narzędzia Pędzel (B). Tylna końcówka pióra Wacom używa ustawień narzędzia Pędzel (B), gdy jest ono wybrane. Jeśli jest wybrane dowolne inne narzędzie, używa ona ustawień narzędzia Gumka.

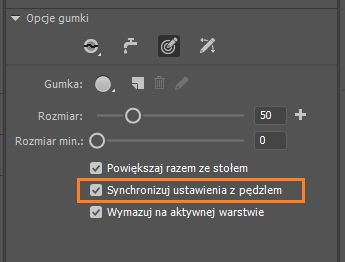

eraser_brush_sync — Synchronizowanie ustawień w narzędziach Gumka i Pędzel

Wymazuj na aktywnej warstwie

Narzędzie Gumka (E) może być teraz używane do wymazywania tylko na aktywnej warstwie.

Zaznacz pole wyboru Wymazuj na aktywnej warstwie w narzędziu Gumka (E).

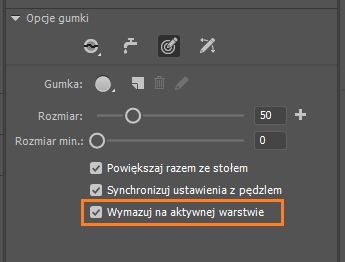

eraser_active — Wymazywanie na aktywnej warstwie
