Rysowanie za pomocą narzędzia Pióro

Narzędzie Pióro umożliwia precyzyjne rysowanie ścieżek prostoliniowych, gładkich i krzywoliniowych. Kiedy narzędzie to jest aktywne, można nim klikać lub je przeciągać — klikanie powoduje powstawanie kolejnych punktów na segmentach prostoliniowych, a przeciąganie powoduje powstawanie segmentów krzywoliniowych. Punkty kontrolne segmentów, prostoliniowych i krzywoliniowych, umożliwiają zmianę ich kształtu.

W poniższym samouczku wideo zademonstrowano użycie narzędzia Pióro w programie Animate:

Bieżący stan narzędzia Pióro jest sygnalizowany przez kształt jego kursora (wskaźnika). Mogą być wyświetlane następujące wskaźniki:

Ten wskaźnik jest widoczny bezpośrednio po uaktywnieniu narzędzia Pióro. Wskazuje on, że kolejne kliknięcie na stole montażowym spowoduje utworzenie początkowego punktu kotwiczenia, który będzie stanowił początek nowej ścieżki. (Wszystkie nowe ścieżki zaczynają się od takich punktów). Wszelkie istniejące ścieżki zostaną zakończone.

Wskazuje on, że kolejne kliknięcie spowoduje utworzenie nowego punktu kotwiczenia i nowej linii łączącej poprzedni punkt kotwiczenia z nowym. Ten wskaźnik jest wyświetlany przy tworzeniu definiowanych przez użytkownika punktów kotwiczenia poza początkowym.

Wskazuje, że kolejne kliknięcie spowoduje dodanie punktu kotwiczenia do istniejącej ścieżki. Punkt zostanie dodany, jeśli ścieżka jest zaznaczona, a kursor narzędzia Pióro nie znajduje się nad żadnym z punktów kotwiczenia. Istniejąca ścieżka zostanie narysowana ponownie, tak aby uwzględnić nowy punkt kotwiczenia. W danej chwili można dodać tylko jeden punkt kotwiczenia.

Wskazuje on, że kolejne kliknięcie na ścieżce spowoduje usunięcie z niej punktu kotwiczenia. Punkt zostanie usunięty, jeśli ścieżka jest zaznaczona, a kursor narzędzia Pióro znajduje się nad punktem. Istniejąca ścieżka zostanie narysowana ponownie, tak aby uwzględnić brak punktu kotwiczenia. W danej chwili można usunąć tylko jeden punkt kotwiczenia.

Wskazuje, że z istniejącego punktu kotwiczenia można poprowadzić nową ścieżkę. Ten wskaźnik można uaktywnić, o ile kursor narzędzia znajduje się nad jednym z punktów kotwiczenia ścieżki. Ten wskaźnik jest dostępny pod warunkiem, że nie jest rysowana ścieżka. Punkt kotwiczenia nie musi być żadnym z punktów końcowych ścieżki; nową ścieżkę można poprowadzić z dowolnego punktu.

Wskazuje, że rysowana ścieżka zostanie zamknięta w punkcie początkowym. Można zamknąć tylko aktualnie rysowaną ścieżkę. Bieżącym punktem kotwiczenia musi być punkt początkowy tej ścieżki. Ścieżka wynikowa nie zostanie wypełniona żadnym z konkretnych kolorów zamykanego kształtu; kolor wypełnienia trzeba wybrać oddzielnie.

Ten wskaźnik ma podobne znaczenie do wskaźnika zamykania ścieżki. W tym wypadku kursor nie musi znajdować się nad początkowym punktem kotwiczenia tej samej ścieżki. Kursor należy ustawić nad jednym z punktów końcowych oddzielnej ścieżki. Segment można zaznaczyć, ale nie jest to konieczne.

Uwaga: W wyniku połączenia ścieżek nie musi powstać kształt zamknięty.

Wskaźnik jest widoczny, gdy kursor znajduje się nad punktem kotwiczenia, przy którym są wyświetlane uchwyty Beziera. Kliknięcie powoduje zniknięcie uchwytów Beziera; ścieżka krzywoliniowa przy punkcie kotwiczenia zostanie przekształcona w ścieżkę prostoliniową.

Wskazuje, że punkt narożny bez linii kierunkowych zostanie przekształcony w punkt narożny z liniami kierunkowymi. W celu uaktywnienia tego wskaźnika należy włączyć narzędzie Pióro, przytrzymując jednocześnie klawisze modyfikujące Shift + C.

Samouczek filmowy dotyczący narzędzia Pióro znajduje się pod adresem http://www.adobe.com/go/vid0120_pl.

Rysowanie linii prostych za pomocą narzędzia Pióro

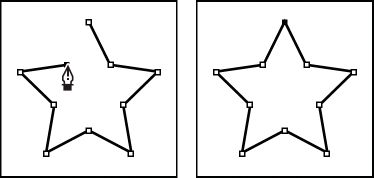

Najprostsza ścieżka, jaką można narysować przy użyciu narzędzia Pióro, to linia prosta. Rysuje się ją, klikając narzędziem Pióro w celu utworzenia dwóch punktów kotwiczenia. Klikanie w kolejnych miejscach powoduje powstawanie kolejnych segmentów połączonych ze sobą w punktach narożnych.

Rysowanie krzywych za pomocą narzędzia Pióro

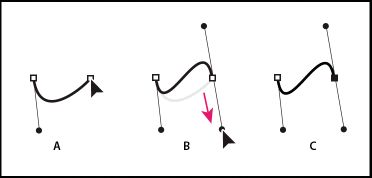

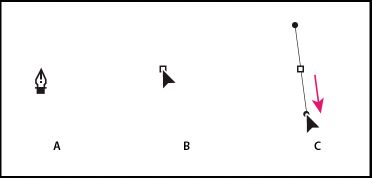

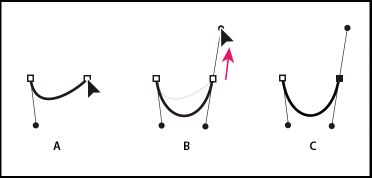

Tworzenie krzywej polega na dodawaniu punktów kotwiczenia w miejscach, gdzie ma ona zmieniać kierunek, oraz przeciąganiu linii kierunkowych określających kształt krzywej. O kształcie krzywej decydują kąty i długości linii kierunkowych.

Krzywe zawierające małą (optymalną) liczbę punktów kontrolnych są łatwiejsze do edycji; są też szybciej drukowane. Zbyt duża liczba punktów kotwiczenia może spowodować wystąpienie na krzywej niepożądanych załamań. Dlatego warto używać małej liczby kotwiczenia i kształtować krzywą za pomocą linii kierunkowych (odpowiednio dobierając ich długości i kąty).

Dodawanie i usuwanie punktów kotwiczenia

Dodając do ścieżki nowe punkty kotwiczenia, można ją inaczej ukształtować lub przedłużyć. Nie zaleca się jednak dodawania większej liczby punktów kotwiczenia niż jest to konieczne. Ścieżki o małej liczbie punktów kotwiczenia są łatwiejsze do edycji, wyświetlania i drukowania. Usuwając ze ścieżki niepotrzebne punkty, zmniejszasz jej złożoność.

W przyborniku znajdują się trzy narzędzia do dodawania i usuwania punktów kotwiczenia: narzędzie Pióro , narzędzie Dodaj punkt kotwiczenia oraz narzędzie Usuń punkt kotwiczenia.

Domyślnie kiedy kursor narzędzia Pióro znajdzie się nad zaznaczoną ścieżką, narzędzie to zmienia się w narzędzie Dodaj punkt kotwiczenia, a kiedy kursor narzędzia Pióro znajdzie się nad punktem kotwiczenia, narzędzie to zmienia się w narzędzie Usuń punkt kotwiczenia.

 Do usuwania punktów kotwiczenia nie należy używać klawiszy Delete, Backspace i Clear ani poleceń Edytuj > Wytnij lub Edytuj > Wyczyść. Te klawisze i polecenia powodują usunięcie punktu wraz z segmentami linii połączonymi z punktem.

Dopasowywanie punktów kotwiczenia na ścieżkach

W trakcie rysowania krzywej za pomocą narzędzia Pióro są tworzone punkty gładkie — punkty kotwiczenia na ciągłej ścieżce krzywoliniowej. Podczas rysowania segmentu prostoliniowego lub segmentu prostoliniowego połączonego z krzywoliniowym tworzone są punkty narożne — punkty kotwiczenia na ścieżce prostoliniowej lub punkty kontrolne łączące linię prostą i krzywą.

Domyślnie zaznaczone punkty gładkie są okrągłe i puste, a zaznaczone punkty narożne są kwadratowe i puste.

Przesuwanie i dodawanie punktów kotwiczenia

• Aby przesunąć punkt kotwiczenia, przeciągnij go za pomocą narzędzia Zaznaczanie cząstkowe .

• Aby nieznacznie przesunąć wybrane punkty kotwiczenia, zaznacz je za pomocą narzędzia Zaznaczanie cząstkowe i skorzystaj z klawiszy strzałek. Aby zaznaczyć wiele punktów, klikaj z wciśniętym klawiszem Shift.

• Aby dodać punkt kotwiczenia, kliknij segment liniowy za pomocą narzędzia Pióro. Jeśli punkt kotwiczenia może zostać dodany do segmentu linii, obok kursora narzędzia Pióro pojawia się znak plusa . Jeśli segment linii nie jest jeszcze zaznaczony, zaznacz go kliknięciem, a następnie dodaj punkt kotwiczenia.

Usuwanie punktów kotwiczenia

Usunięcie niepotrzebnych punktów kotwiczenia pozwala zmniejszyć złożoność ścieżki krzywoliniowej i zmniejszyć rozmiar pliku SWF.

• Aby usunąć punkt narożny, kliknij za pomocą narzędzia Pióro. Jeśli punkt kotwiczenia może zostać usunięty z segmentu liniowego, obok kursora narzędzia Pióro pojawia się znak minusa. Jeśli segment linii nie jest jeszcze zaznaczony, zaznacz go kliknięciem, a następnie usuń punkt kotwiczenia.

• Aby usunąć punkt gładki, kliknij go za pomocą narzędzia Pióro. Jeśli punkt kotwiczenia może zostać usunięty z segmentu liniowego, obok kursora narzędzia Pióro pojawia się znak minusa. Jeśli segment linii nie jest jeszcze zaznaczony, zaznacz go kliknięciem, a następnie usuń punkt narożny. (Kliknij raz, aby przekonwertować punkt na punkt narożny, i drugi raz, aby usunąć punkt).

Konwersja segmentów na proste i krzywe

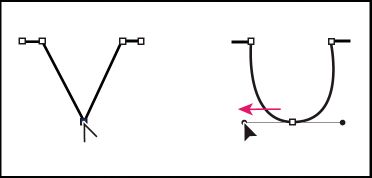

Aby przekonwertować segmenty w linii z prostych na krzywe, przekonwertuj punkty narożne na punkty gładkie. Można również dokonać odwrotnej konwersji.

• Aby przekonwertować punkt narożny na punkt gładki, zaznacz go za pomocą narzędzia Zaznaczanie cząstkowe, a następnie przeciągnij go z wciśniętym klawiszem Alt (Windows) lub Option (macOS). W trakcie przeciągania pojawią się uchwyty stycznych.

• Aby przekonwertować punkt gładki na punkt narożny, kliknij go za pomocą narzędzia Pióro. Kiedy wskaźnik znajduje się nad punktem gładkim, obok wskaźnika pojawia się znak daszka ^.

Dopasowywanie segmentów

Poprzez dopasowywanie segmentów prostych można zmieniać kąt lub długość segmentu, a także dostosowywać segmenty krzywych w celu zmiany nachylenia lub kierunku krzywej.

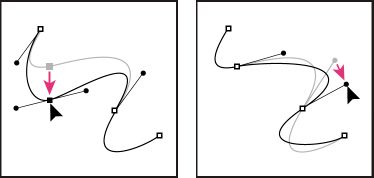

Przesuwanie uchwytu stycznego przy punkcie gładkim powoduje zmiany kształtu krzywej po obu stronach punktu. Przesuwanie uchwytu stycznego przy punkcie narożnym powoduje zmianę kształtu tylko tej krzywej, która znajduje się po tej samej stronie punktu co uchwyt styczny.

• Aby dopasować segment prostoliniowy, wybierz narzędzie Zaznaczanie cząstkowe  i zaznacz segment prostoliniowy. Następnie przeciągnij punkt kotwiczenia segmentu w nowe miejsce.

• Aby dopasować segment krzywoliniowy, wybierz narzędzie Zaznaczanie cząstkowe i przeciągnij segment.

  Uwaga: W przypadku kliknięcia ścieżki program Animate wyświetli punkty kotwiczenia. Dopasowanie segmentu za pomocą narzędzia Zaznaczanie cząstkowe może spowodować dodanie do ścieżki nowych punktów kontrolnych.

• Aby dopasować punkty lub uchwyty styczne krzywej, wybierz narzędzie Zaznaczanie cząstkowe i zaznacz punkt kotwiczenia w segmencie krzywej.

• Aby dopasować kształt krzywej po którejś ze stron punktu kontrolnego, przeciągnij punkt kotwiczenia lub przeciągnij uchwyt styczny. Aby ograniczyć kąty krzywej do wielokrotności 45 stopni, przytrzymuj podczas przeciągania wciśnięty klawisz Shift. Aby przeciągać uchwyty styczne niezależnie, przytrzymuj wciśnięty klawisz Alt (Windows) lub Option (macOS).

Preferencje narzędzia Pióro

Program pozwala ustawić preferencje wyglądu wskaźnika narzędzia Pióro, preferencje podglądu segmentów podczas rysowania oraz preferencje wyglądu zaznaczanych punktów kotwiczenia. Zaznaczane segmenty i punkty kotwiczenia uzyskują kolor warstwy, na której się znajdują.
