Gitre, hjælpelinjer og måleenheder i PDF-filer

Før du går i gang

Vi udruller en ny og mere intuitiv produktoplevelse. Hvis den skærm, der vises her, ikke passer til din produktgrænseflade, skal du vælge hjælp til din nuværende oplevelse.

I den nye oplevelse vises værktøjerne i skærmens venstre side.

Brugergitre

Brug gitre til nøjagtig justering af tekst og objekter i et dokument. Når du aktiverer gitre, vises et skelet af gennemskærende linjer, der hjælper dig med at justere forskellige elementer korrekt.

Valgmuligheden Fastgør til gitter justerer et objekt efter den nærmeste gitterlinje, når du flytter objektet.

For at se eller skjule gitteret skal du øverst til venstre vælge hamburgermenuen (Windows) > Vis eller direkte vælge Vis (macOS) > Vis/skjul > Linealer og gitre > Gitter. Der vises en afkrydsning ud for kommandonavnet, når gitteret vises.

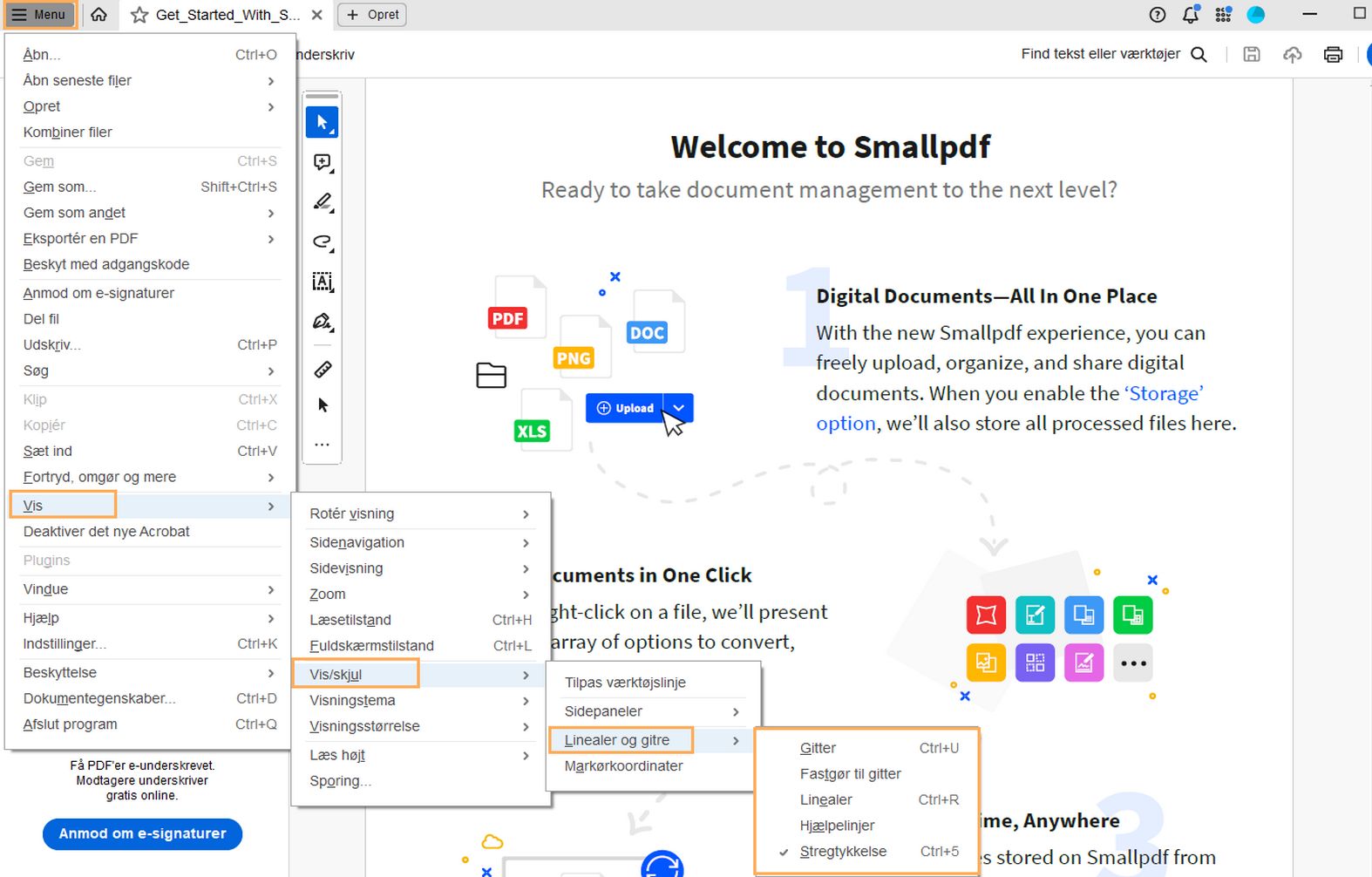

Brug gitre, hjælpelinjer og målinger i Adobe Acrobat PDF-filer.

For at slå Fastgør til gitter til eller fra skal du vælge hamburgermenuen (windows) > Vis eller direkte Vis (macOS) > Vis/skjul > Linealer og gitre > Fastgør til gitter.

Rediger gitterets udseende

  1. (Windows) Vælg menuen > Indstillinger
    (macOS) Vælg Acrobat > Indstillinger.

  2. I panelet til venstre skal du vælge Enheder og hjælpelinjer.

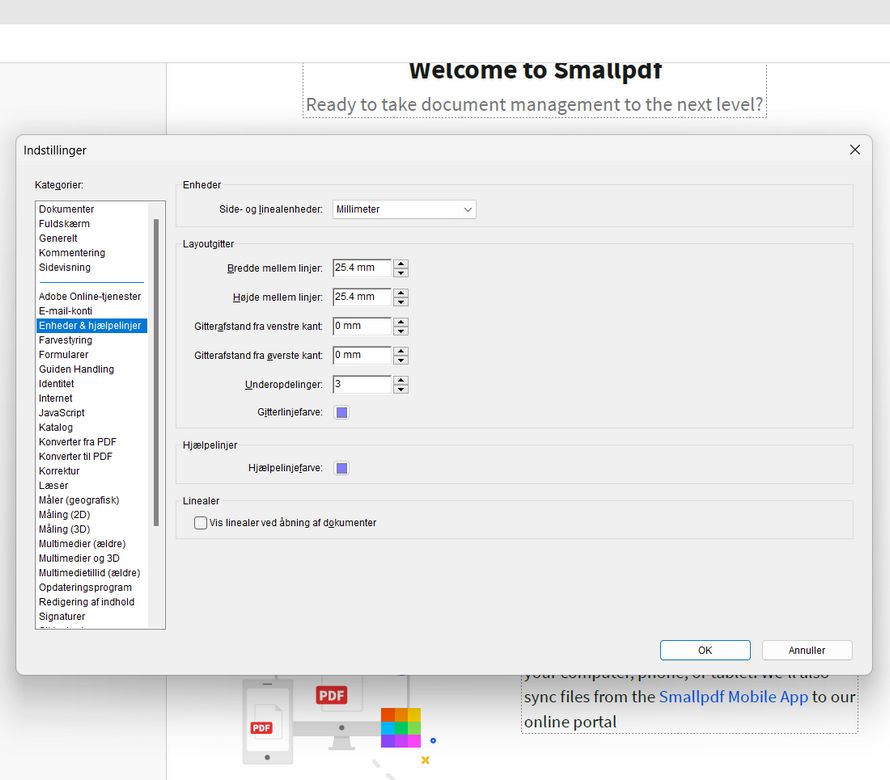

    Rediger gitterindstillinger.

  3. Rediger gitterindstillinger på følgende måde:

    • Du kan ændre mellemrummet mellem gitterlinjer ved at indtaste en værdi for Bredde mellem linjer og Højde mellem linjer.

    • Du kan ændre gitterets oprindelse ved at indtaste en værdi for Gitterets afsætning fra venstre kant og Gitterets afsætning fra øvre kant.

    • Hvis du vil ændre antallet af underopdelinger i hvert gitterkvadrat, skal du indtaste en værdi for Underopdelinger. Underopdelingslinjer er lysere end gitterlinjer.

    • Du kan ændre farven på gitterets linjer ved at klikke på firkanten Farve på gitterets linjer og vælge en ny farve fra indstillingerne.

Bruge linealer og hjælpelinjer

Med vandrette og lodrette linealer kan du kontrollere størrelsen på objekter i dokumentet. Du kan også oprette hjælpelinjer, så objekter, f.eks. formularfelter, nemt kan justeres. Du kan ændre den måleenhed og farve, der bruges på linealen.

  • For at se linealer skal du vælge hamburgermenuen (Windows)> Vis eller Vis (macOS)> Vis/skjul > Linealer og gitre > Linealer.
  • For at se eller skjule hjælpelinjer skal du vælge menuen (Windows) > Vis eller Vis (macOS) > Vis/skjul > Linealer og gitre > Hjælpelinjer.

Sådan bruges linealer og hjælpelinjer

  1. Sådan oprettes en vandret hjælpelinje: Træk nedad fra den vandrette lineal, eller dobbeltklik et sted på den lodrette lineal.

    Hvis du vil oprette en lodret hjælpelinje, skal du trække til højre fra den lodrette lineal eller dobbeltklikke et sted på den vandrette lineal.

  2. Hvis du vil flytte en hjælpelinje, skal du klikke på den for at vælge den og derefter trække den til en ny placering.

  3. Hvis du vil slette en hjælpelinje, skal du klikke på den for at vælge den og derefter trykke på slettetasten.

  4. Hvis du vil slette alle hjælpelinjer, skal du højreklikke på linealområdet og vælge Fjern alle hjælpelinjer eller Fjern hjælpelinjer på siden.

  5. Hvis du vil ændre farver på hjælpelinjer, skal du gå til menuen > Indstillinger (Windows) eller Acrobat > Indstillinger (macOS) og derefter vælge Enheder og hjælpelinjer i panelet til venstre. Vælg derefter Hjælpelinjefarve og vælg en ny farve blandt indstillingerne.

Måling af objekters højde, bredde eller areal

Du kan bruge værktøjerne til måling af objekter til at måle afstande og områder af objekter i PDF-dokumenter. Måleværktøjerne er nyttige til at vise afstande og arealer i forbindelse med objekter i en form for CAD-tegninger (computer-aided design). Du kan også bruge måleværktøjerne til at måle bestemte områder i et dokument, inden du sender det til et trykkeri. Måleværktøjerne er kun tilgængelige for Acrobat Reader-brugere, hvis forfatteren til PDF'en aktiverer målefunktionaliteten.

Når du bruger et måleværktøj, viser panelet Måleoplysninger oplysninger om målingen, herunder den aktuelle måling, deltaværdier og skalaforhold. Acrobat indsætter kommentarer med de værdier, der er beregnet for afstand, omkreds eller område.

Måleværktøjer i Acrobat
Måleværktøjer

A. Måling, værktøjslinje B. Det objekt der måles C. Panelet Målingsoplysninger

  1. Fra menuen Alle værktøjer skal du vælge Måle objekt.

    Værktøjssættet til Måle objekt vises i venstre panel.

  2. Vælg Måle objekt i venstre side Måleværktøj.

    Den viser værktøjslinjen Måling og panelet Målingsoplysninger.

  3. Vælg en af følgende måletyper for at måle områder i PDF'en:
    • Vælg afstandsværktøjet for at måle afstanden mellem to punkter. Klik på det første punkt, flyt markøren til det andet punkt, og klik derefter igen.

    • Vælg perimeterværktøjet for at måle et sæt afstande mellem flere punkter. Klik på hvert punkt, du vil måle. Dobbeltklik derefter på det sidste punkt.

    • Vælg områdeværktøjet for at måle området inden for de linjesegmenter, du tegner. Klik på hvert punkt, du vil måle. Når du har klikket på mindst to punkter, skal du klikke på det første punkt for at afslutte arealmålingen.

  4. Gør et af følgende ved måling af objekter:

    • Du kan fastgøre målingen til slutningen af en linje ved at vælge Fastgør til stier

    • Du kan fastgøre målingen til en linjes slutpunkt ved at vælge Fastgør til slutpunkter

    • Du kan fastgøre målingen til en linjes midtpunkt ved at vælge Fastgør til midtpunkter

    • Du kan fastgøre målingen til skæringspunktet for flere linjer ved at vælge Fastgør til skæringspunkter

    • Hvis du vil begrænse målelinjerne til intervaller på 45º, skal du holde Skift nede.

    • Du kan afbryde en måling ved at højreklikke og klikke for at vælge Annuller måling.

    • Du kan slette en målemarkering ved at klikke på den med Måleværktøjet og trykke på slettetasten.

Indstil indstillinger for måleværktøj

Hvis du vil angive indstillinger for måleværktøj, skal du vælge værktøjet og derefter højreklikke et vilkårligt sted på PDF'en. Den viser følgende muligheder:

  • Skift skaleringsforhold og præcision  - For at ændre skaleringsforholdet (f.eks. 3:2) og måleenheden på tegneområderne.
  • Rediger markeringsetiket - For at tilføje eller ændre den tekst, der vises med målingen.
  • Deaktiver/aktiver målemarkering - Hvis aktiveret, føjes de målelinjer, du tegner, til PDF-filen. Hvis deaktiveret, forsvinder målelinjerne, når du måler et andet objekt eller vælger et andet værktøj.
  • Slå Ortho til/fra - Hvis aktiveret, er målelinjerne kun ortografiske.
  • Vis eller skjul linealer - Vis eller skjul lodrette og vandrette linealer på siden.
  • Fastgør til sideindhold/Fastgør ikke til sideindhold - Slå alle fastgørelsesværktøjer til eller fra.
  • Eksporter målemarkering til Excel - Gem oplysningerne for alle målingerne i PDF-filen i en CSV-fil.
  • Præferencer - Åbn præferencer for mål (2D).

Angive måleindstillinger

Skift præferencerne for 2D-måling for at afgøre, hvordan 2D-data skal måles. Du kan gøre dette på  > Præferencer og derefter vælge Måling (2D) i det venstre panel, og konfigurer derefter følgende indstillinger:

  • Brug skaleringer og enheder fra dokumentet (når de findes) - Hvis aktiveret, bruges de målinger, som er baseret på de enheder, som blev oprettet i det oprindelige dokument, anvendt. Fravælg denne indstilling, hvis du vil angive måleenhederne manuelt.
  • Brug ortografiske linjer - Hvis aktiveret, er målelinjerne kun ortografiske.
  • Måling af linjefarve - Angiver farven på den streg, der vises under tegning.
  • Aktivér opmåling - Hvis aktiveret, bliver de målelinjer, du tegner, føjet til PDF-filen. Hvis deaktiveret, forsvinder målelinjerne, når du måler et andet objekt eller vælger et andet værktøj. Du kan bruge standardmåleetiketter eller angive din egen etiket.
  • Brug standardlængde for fyldtegn (kun afstandsværktøjet) - Hvis indstillingen ikke er markeret, skal du flytte musen, hver gang du tegner en afstandsmåling, for at kunne se fyldtegnlængden.
  • Standardlinjestart - Angiver udseendet af startlinjen i afstandsmålinger.
  • Standardlinjeafslutning - Angiver udseendet af slutlinjen i afstandsmålinger.
  • Typografi for billedtekst (kun afstandsværktøjet) - Angiver, om billedteksten for afstandsmålingen er placeret i eller oven på målelinjen.
  • Standardlængde for fyldtegn (kun afstandsværktøjet) - Angiver længden på det linjefyldtegn, der vises på den ene side af målepunkterne.
  • Standardudvidelse af fyldtegn over linjen (kun afstandsværktøjet) - Angiver længden på den udvidelse af fyldtegn, der vises over målelinjen.
  • Standardforskydning af fyldtegn fra linjepunkter (kun afstandsværktøjet) - Angiver mellemrummet mellem målepunkterne og fyldtegnet.
  • 2D-fastgørelsesindstillinger - Angiv fastgørelsesadfærd. Følsomhed viser, hvor tæt markøren skal være på det element, der skal fastgøres. Tipfarven for fastgørelse angiver farven på fastgørelseslinjen, der vises, når markøren holdes over objektet.
Bemærk:

I Acrobat Reader gælder måleindstillingerne for PDF'er, der kan kommenteres.

Få vist koordinaterne for markøren

Markørkoordinater viser, hvor markøren i dokumentruden er placeret. Positionsnummereringen begynder i øverste venstre hjørne af dokumentet. Markørkoordinater viser også bredden og højden på et markeret objekt, når du ændrer dets størrelse.

Til visning af x- og y-koordinater:

  1. (Windows) Vælg hamburgermenuen > Vis > Vis/skjul > Markørkoordinater.

    (macOS) Vælg Vis > Vis/skjul > Markørkoordinater.

  2. Flyt markøren for at se x- og y-koordinaterne.

For at ændre markørkoordinaternes måleenheder:

  1. (Windows) Vælg hamburgermenuen > Præferencer
    (macOS) Vælg Acrobat > Præferencer.

  2. I panelet til venstre i dialogboksen Præferencer skal du vælge Enhed og hjælpelinjer.

  3. Vælg Side- og linealenheder og vælg derefter en anden måleenhed.

Rediger vandret skalering

  1. Åbn en PDF. Vælg Rediger fra den globale linje øverst til venstre.

  2. Markér den tekst, du vil ændre.

  3. Vælg Vandret skalering i venstre rude under FORMATÉR TEKST.
