Kommentarer til 3D-design i PDF-filer

Se, hvordan du føjer kommentarer til 3D-design i PDF'er med Adobe Acrobat's forskellige kommenteringsværktøjer.

Inden du går i gang

Vi udruller en ny og mere intuitiv produktoplevelse. Hvis den skærm, der vises her, ikke passer til din produktgrænseflade, skal du vælge hjælp til din nuværende oplevelse.

I den nye oplevelse vises værktøjerne i venstre side af skærmen.

Kommentarer, der føjes til et 3D-objekt, knyttes til bestemte visninger, som defineres, når kommentarerne tilføjes. Hvis visningen ændres, hvis du f.eks. roterer eller flytter 3D-objektet, er kommentarerne ikke længere synlige.

Følgende er de tre måder at føje kommentarer til en 3D-model i PDF på:

  • Du kan bruge 3D-kommentarværktøjet på 3D-værktøjslinen til at føje kommentarer til bestemte dele af en 3D-model.
  • Tilføj kommentarer i ruden Alle værktøjer for at føje forskellige kommentartyper til en 3D-visning.
  • Du kan konvertere et 3D-mål til en kommentar.
Bemærk:

At tilføje kommentarer til 3D-modelvisninger kræver Acrobat eller Reader versionen 7.0.7 eller en senere udgave.

Når visningen af et 3D-objekt ændres, vil enhver kommentar knyttet til det objekt forsvinde (højre)
Når visningen af et 3D-objekt ændres, vil enhver kommentar knyttet til det objekt forsvinde (højre).

Bemærk:

Hvis du ikke ønsker, at en kommentar tilknyttes en 3D-visning, kan du tilføje kommentaren uden for 3D-objektets område.

Tilføj kommentarer fra 3D-værktøjslinjen

3D-kommentarværktøjet bruges til at tilføje målinger af forskellige dele af en 3D-model. Disse bemærkninger er knyttet til disse specifikke dele. Tilføjelse af 3D-kommentarer opretter en ny visning kaldet 3D-kommentarvisningog er anført som komponenter i modeltræet. Du kan redigere og fjerne 3D-kommentarer på samme måde som mål.

  1. Klik på værktøjet Tilføj 3D-kommentar på 3D-værktøjslinjen.

    Bemærk:

    Hvis Tilføj 3D-kommentar ikke er synlig på værktøjslinjen, skal du højreklikke på 3D-modellen og derefter vælge Værktøjer > Tilføj 3D-kommentar. Du kan også udvide standard-3D-værktøjslinjen ved at højreklikke på 3D-modellen og vælge Værktøjer > Udvid 3D-værktøjer.

  2. Marker den del fra 3D-modellen, hvor du vil tilføje en 3D-kommentar.

  3. Skriv din kommentar i dialogboksen Angiv kommentarstreng.

Tilføj kommentarer fra Kommentar-værktøjssættet

Når du tilføjer kommentarer ved hjælp af værktøjerne i Kommentar-værktøjssættet, oprettes der en ny visning i Modeltræet med navnet Kommentarvisning.

Bemærk:

Adobe Reader-brugere kan føje kommentarer til et PDF-dokument, hvis dokumentets forfatter aktiverer kommentering for den PDF.

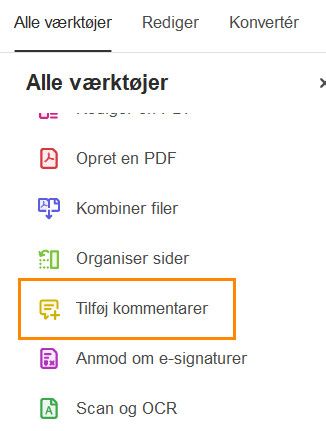

  1. Gå til Alle værktøjer > Tilføj kommentarer.

    Kommentar-værktøjssættet vises i den anden værktøjslinje.

  2. Vælg Tilføj en kommentar fra værktøjslinjen med hurtige handlinger.

  3. Marker det 3D-modelområde, hvor du vil tilføje kommentaren. Din kommentar er tilføjet.

    Der oprettes desuden en ny visningsdefinition i Modeltræet med et standardnavn, f.eks. "Kommentarvisning1".

  4. Tilføj flere kommentarer ved at benytte en af følgende fremgangsmåder:
    • Hvis du vil oprette yderligere en kommentar i en visning, skal du sørge for, at den ønskede kommentarvisning er valgt i Modeltræet. Marker derefter 3D-modelområdet.

    • Hvis du vil oprette en kommentar til i en ny kommentarvisning, skal du sørge for, at der ikke er valgt nogen kommentarvisning i Modeltræet. Marker derefter 3D-modelområdet.

Bemærk:

De tilknyttede kommentarer er stadig tilgængelige, hvis du sletter en af disse automatisk genererede kommenteringsvisninger. Du kan se og vælge dem i Kommenteringspanelet eller i Modeltræet, hvor de står opstillet under visningerne. Når du vælger en kommentar, skifter 3D-modellen til den visningskonfiguration, som den havde, da kommentarer blev tilføjet.

Konvertering af 3D-målinger til kommentarer

Individuelle mål kan konverteres til kommentarer, så de kan gennemgås og anmærkes som andre typer kommentarer.

  1. Højreklik på plustegnet ud for målvisningen i visningsruden i Modeltræet for at få vist listen over de individuelle målinger.

    Bemærk:

    Målevisning er kun tilgængelig, når du har tilføjet målinger ved hjælp af 3D-måleværktøjet .

  2. Højreklik på et målingsnavn, og klik på Konverter til kommentar.

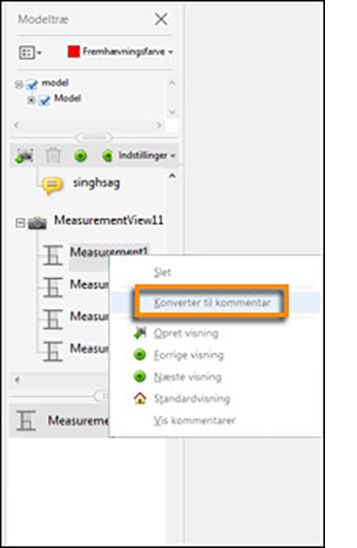

    Konverter måling til kommentarer
    Konverter målinger til kommentarer

Vis kommentarerne et 3D-objekt

  1. Hvis du vil have vist kommentarer til en 3D-model, skal du prøve et af følgende:

    • Vælg en visning, som indeholder kommentarer, i Modeltræet.

    • Vælg Alle værktøjer > Tilføj kommentarer, kommentarerne vises på kommentarlisten i den højre rude.

    • Klik på Indstillinger i Modeltræets visningsrude, og vælg MulighederListe over kommentarer.

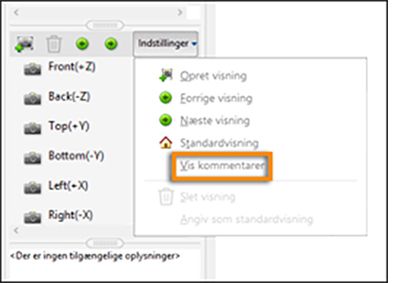

    Vis kommentarer
    Aktivér indstillingen Vis kommentarer i modeltræets visningsrude

  2. Dobbeltklik på en kommentar for at åbne det tilhørende kommentarvindue.
  3. Gentag trin 1 og 2 for at se andre kommentarer, som er knyttet til andre visninger.

Når du vælger en kommentar, vises 3D-modellen i den samme visning, som da kommentaren blev tilføjet.
