Interager med 3D-modeller i PDF-filer som aldrig før. Se, hvordan du ændrer gengivelsestilstand, belysning, projicering og baggrund i PDF-filer med Acrobat.
Inden du går i gang
Vi udruller en ny og mere intuitiv produktoplevelse. Hvis den skærm, der vises her, ikke passer til din produktgrænseflade, skal du vælge hjælp til din nuværende oplevelse.
Med Acrobats 3D-værktøjer kan du ændre flere komponenter i en 3D-model, f.eks. ortografisk projicering, gengivelsestilstande, belysning og baggrundsfarve. Dette skaber en engagerende og visuelt tiltalende oplevelse, der giver dine 3D-modeller liv på en dynamisk måde.
Hvis du vil se en ortografisk projektion, skal du vælge Brug ortografisk projektion . En ortografisk projicering fjerner effektivt en dimension og bevarer størrelsesforholdet mellem objekter, men giver 3D-modellen et mindre realistisk udseende.
Vælg Brug ortografisk projicering igen for at ændre projektionen til Perspektivprojektion.
Modelgengivelsestilstanden bestemmer 3D-modellens overfladeudseende.

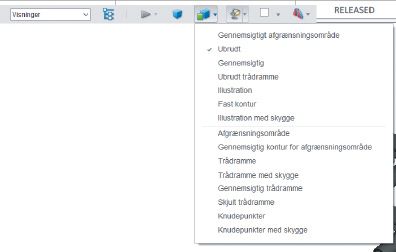

Vælg Modelgengivelsestilstand fra 3D-værktøjslinjen. Der vises en rulleliste med alle gengivelsestilstande.
Som standard Solid gengivelsestilstand er valgt. Du kan dog ændre det efter behov.
Eksempler på modelgengivelsestilstande
Modelrenderingstilstande omfatter kombinationer af faktorer, som påvirker udseendet af 3D-objektet. Illustrationen nedenfor viser et enkelt objekt, der er renderet i hver af de tilgængelige tilstande.
A. Dækkende B. Gennemsigtigt afgrænsningsområde C. Gennemsigtig D. Ubrudt trådramme E. Illustration F. Fast kontur G. Illustration med skygge H. Afgrænsningsramme I. Gennemsigtig kontur for afgrænsningsområde J. Trådramme K. Trådramme med skygge L. Gennemsigtig trådramme M. Skjult trådramme N. Knudepunkter O. Knudepunkter med skygge
Vælg Aktivér ekstra lys i 3D-værktøjslinjen for at slå belysningen til, slå den fra eller justere den.
Du kan bruge forskellige typer belysningsindstillinger.
Vælg baggrundsfarven mulighed for at ændre baggrundsfarven.
Du kan vælge din foretrukne farve fra farvepaletten.
Her er nogle få grafiske repræsentationer, der viser 3D-værktøjslinjens funktioner.
Du kan også ændre ortografisk projicering, modelgengivelsestilstande, lystemaer og baggrundsfarve ved at højreklikke på 3D-modellen. Højreklik på 3D-modellen, og vælg derefter Visningsindstillinger.

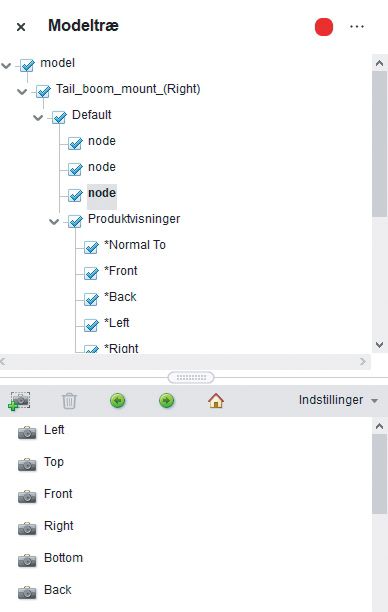

Modeltræet vises i højre side af skærmen. Du kan åbne modeltræet ved enten at markere Skift modeltræ muligheden eller højreklik på 3D-modellen på 3D-værktøjslinjen, og vælg derefter Vis modeltræ.
Brug af Modeltræet kræver version 7.0.7 eller nyere af enten Acrobat eller Adobe Reader. Brugere med tidligere versioner kan arbejde med 3D-modellerne, men ikke med Modeltræet.
A. 3D-objekthierarki B. &Gemte visninger C. Oplysninger om del eller objekt
Modeltræet har tre ruder, der hver især viser en bestemt type oplysninger eller kontrolelementer.
Strukturrude
Den øverste rude viser 3D-objektets træstruktur. Et 3D-objekt, der fx afbilder en bil, har separate grupper af objekter (kaldet noder) for chassis, motor og hjul. I denne rude kan du flytte gennem hierarkiet og vælge, isolere eller skjule forskellige dele.
Produktoplysninger (PMI) vises som en gruppe elementer på samme niveau i hierarkiet som det tilhørende objekt eller den tilhørende samling.
Visningsrude
I den midterste rude vises de definerede visninger for 3D-modellen. Hvis du ønsker den tidligere gemte visning, skal du vælge den på listen i visningsruden. Få mere at vide om indstilling af 3D-visninger i PDF-filer. Du kan også tilføje nye visninger eller redigere de eksisterende i visningsruden. Når du f.eks. har isoleret og roteret en del, kan du gemme den bestemte visning, herunder kameravinkel, baggrund, belysning og andre attributter.
Funktionen er ikke tilgængelig i Adobe Reader.
Objektdatarude
Den nederste rude viser andre oplysninger, herunder eventuelle egenskaber for og metadata om objektet eller delen. Du kan ikke redigere disse oplysninger om 3D-objekter i Acrobat.
Sådan ændres standardadfærden for Modeltræet, åbn dialogboksen Præferencer (Ctrl + K for Windows og Kommando + K for macOS). Vælg Multimedie og 3D, og vælg derefter en af de tilgængelige indstillinger under Åbn Modeltræ Ved indstillingen 3D Activation.
Modeltræet automatisk vises, når der klikkes på det.
PDF-dokumentets forfatter kan oprette en 3D-model i konverteringsindstillingerne, såVisse 3D-modeller er sammensat af enkelte dele. Du kan bruge Modeltræet til at skjule eller isolere dele, zoome ind på dele eller gøre dele gennemsigtige. Dele, der vises i 3D-modellen, vises i træet med en afkrydsning ved siden af.
A. Markeret del B. Skjult del C. Isoleret del D. Gennemsigtig del
Brug Håndværktøjet i 3D-modellen til at klikke på den del, du vil manipulere. Hvis en indstilling forhindrer, at du kan bruge håndværktøjet, skal du markere delen på Modeltræ-listen.

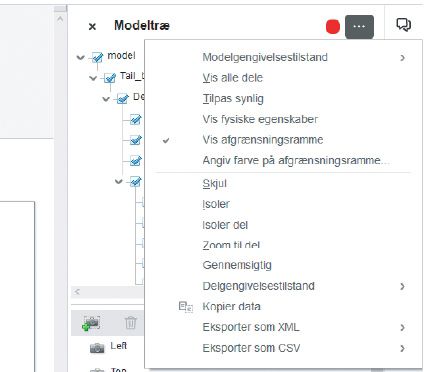

Vælg Muligheder fra øverste højre hjørne af fanen Modeltræ.
Hvilke elementer, der vises i menuen Muligheder, afhænger af, om 3D-modellen består af kun en enkelt del eller flere dele.
Der vises en rullemenu, hvor du kan vælge følgende handlinger for 3D-modellen:
Modelgengivelsestilstand
Ændrer overfladeudseendet af hele 3D-modellen i henhold til det element, du vælger i undermenuen: Gennemsigtigt Afgrænsnings ramme, Solid, Gennemsigtig, Solid trådramme osv.
Vis alle dele
Viser hele 3D-modellen.
Tilpas synlig
Viser alle synlige dele, og centrerer dem i visningen.
Vis fysiske egenskaber
Viser overfladearealet og rumfanget (hvis tilgængeligt) i ruden Objekt data i Modeltræet.
Vis afgrænsningsområde
Viser den boks, der indeholder 3D-objektet eller de markerede dele af modellen.
Angiv farve på afgrænsningsramme
Ændrer farven på afgrænsningsrammen. Vælg muligheden, en farve, og vælg derefter OK.
Skjul
Viser modellen uden at vise de markerede dele. Du kan også vælge og fravælge afkrydsningsfelter i Modeltræets øverste rude for at skjule og vise forskellige dele.
Isoler
Viser kun den markerede del og skjuler alle andre.
Isoler del
Viser geometrien, Produktoplysningerne (PMI) og alle visninger (herunder PMI-visninger) for udelukkende den isolerede del. Visninger og oplysninger for alle andre dele er skjult eller fravalgt. Disse ændringer er også synlige i Modeltræet. I strukturruden (øverst) er det kun den isolerede del, der er markeret, mens de andre dele er tilgængelige, men ikke er markeret.
Ruden Vis (midt) indeholder kun de visninger, der er defineret for den isolerede del, herunder PMI-visninger. Hvis du klikker på en visning, kan du kun se PMI for denne visning i dokumentruden. Andre visninger, der er relateret til samlingen eller andre dele, herunder brugerdefinerede visninger oprettet i Acrobat, er skjulte. Du kan udføre forskellige handlinger på den markerede del af 3D-modellen ved at højreklikke på delen og bruge de tilgængelige funktioner.
Prøv følgende for at annullere den isolerede del:
Vælg en anden del med kommandoen Isoler del.
Markér den øverste samling i Modeltræet.
Vælg knappen til Startsidevisning.
Zoom til del
Ændrer centerfokus fra hele 3D-modellen til de markerede dele. Denne indstilling er især praktisk ved rotation af en del, da rotationen kan foretages omkring delens centerfokus i stedet for hele modellen.
Renderingstilstand for del
Viser alle de renderingstilstande, der er tilgængelige for delen. Gengivelsesmodellen ændrer udseendet af 3D- modellen ifølge den gengivelsestilstand, du vælger.
Gennemsigtig
Viser den markerede del i version, man kan se igennem.
Eksporter som XML
Opretter en separat XML-fil af enten Helt træ eller Aktuel node i 3D-modellen.
Eksporter som CSV
Opretter en separat fil i CSV-format, der indeholder alle modeldata. Du kan eksportere dataene fra hele modeltræet eller vælge en node. Filen kan åbnes i ethvert program, der understøtter CSV-formatering, som f.eks. Microsoft Excel.
Hvis 3D-modellen indeholder Produkt oplysninger (PMI), indeholder denne menu indstillinger til at vise og skjule PMI'erne.
Visning af et tværsnit af en 3D-model er som at skære den over på midten og se ind i den. Brug dialogboksen Kontrolelementer til tværsnit til at ændre beskæringsplanets justering, forskydning og hældning.
Før
Efter
Klik på ikonet Skift tværsnit på 3D-værktøjslinjen for at slå tværsnittet til eller fra.
(Valgfrit) Vælg pilen i muligheden Skift tværsnit for at åbne rullemenuen. Vælg Egenskaber for tværsnit som åbner dialogboksen Egenskaber for tværsnit. Gør derefter et af følgende:
Rediger indstillingerne under Justering, Visningsindstillinger og Placering og papirretning.
Klik på knappen Gem afsnitsvisning for at gemme den aktuelle tværsnitsvisning. (Den gemte visning vises i menuen Visninger på 3D-værktøjslinjen og i visningsruden i Modeltræet med et standardnavn, SectionView[n].)
Ændringer, du foretager her, anvendes straks. Hvis du vil se ændringerne, skal du sørge for, at dialogboksen Egenskaber for tværsnit ikke blokerer for visningen af den aktive 3D-model. Dialogboksen Egenskaber for tværsnit bliver vist øverst, hvis du fokuserer eller arbejder med det underliggende PDF-dokument. Klik på knappen Luk i øverste højre hjørne for at lukke det.
Aktivér tværsnit
Når denne indstilling er markeret, bliver de andre indstillinger tilgængelige.
Justering
Afgør, hvilken akse (x, y eller z) tværsnittet justeres i forhold til.
Juster til forside
Skærer tværsnittet på et plan, der defineres af overfladen af en hvilken som helst forside, du derefter klikker på i 3D-modellen. (Dialogboksen er nedtonet, indtil du klikker på en modeldels flade).
Juster til 3 punkter
Skærer tværsnittet på et plan, der defineres af tre vilkårlige punkter, som du klikker på i 3D-modellen. (Dialogboksen er nedtonet, indtil du klikker på tre punkter på en model).
Visningsindstillinger
Vis gennemskæringer
Angiver, hvor beskæringsplanet gennemskærer 3D-modellen ved at tilføje en farvet kontur. Klik på farveprøven, hvis du vil vælge en anden farve.
Vis beskæringsplan
Viser det todimensionale felt, der gennemskærer 3D-modellen. Klik på farveprøven, hvis du vil vælge en anden farve, og indtast en anden procentdel, hvis du vil ændre planets opacitet.
Ignorer markerede dele
Fjerner de markerede dele fra tværsnitsvisningen.
Tilføj sektionsafslutninger
Fjerner de markerede dele fra tværsnitsvisningen.
Vis gennemsigtig
Viser dele, der ikke er en del af tværsnittet.
Gennemsigtighed for beskæringsplan
Definerer beskæringsplanets gennemsigtighed.
Juster kamera efter beskæringsplan
Roterer 3D-modellen, så den er på niveau med beskæringsplanet.
Placering og papirretning
Forskydning
Afgør, hvor meget af 3D-modellen der skæres. Træk skydekontrollen til venstre eller højre, eller rediger procentdelen.
Du kan få et indtryk af, hvordan hver enkelt akse deler 3D-modellen op, ved at markere en akse og derefter trække forskydningsskyderen frem og tilbage. Se ændringerne i den integrerede 3D-model.
Vip
Vender om på tværsnittet. Hvis f.eks. den øverste halvdel af modellen skæres væk, skal du klikke på Vend for at vise den øverste halvdel og skære den nederste halvdel væk.
Hældningsskydere
Afgør vinklen mellem beskæringsplanet og akserne. Træk skyderne til venstre eller højre, eller rediger procentdelene.
Gem afsnitsvisning
Åbner dialogboksen Visningsegenskaber, hvor du kan vælge de visningsegenskaber, der skal gemmes sammen med visningen. Når du har valgt de egenskaber, der skal gemmes, føjes tværsnitsvisningen til listen over visninger på 3D-værktøjslinjen og i Modeltræet. Den gemte visning får et standardnavn, SectionView[n].
Visningsegenskaber, du vælger ikke at gemme, tildeles indstillingen for den tidligere visning. Hvis du f.eks. ikke gemmer baggrundsfarven, bevarer tværsnitsvisningen baggrundsfarven fra den forrige visning.
I en visning af et objekt angiver kameraegenskaber den nøjagtige vinkel og positionering. Kameraegenskaber udgør en kameravisning, som kan bruges både mellem visninger og mellem filer.

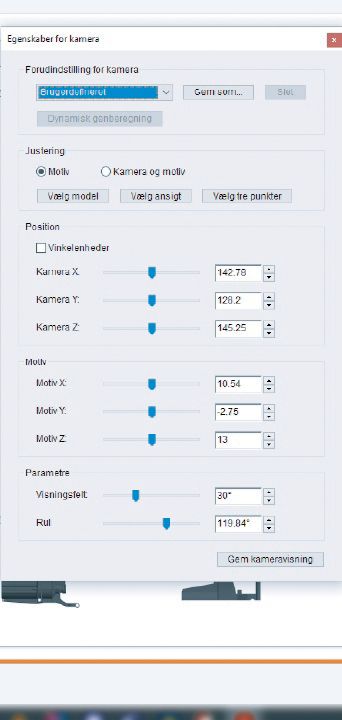

Vælg Egenskaber for kamera fra 3D-værktøjslinjen.
Hvis du ikke kan se ikonet, skal du klikke på pilen ud for navigationsværktøjet til venstre i 3D-værktøjslinjen.
Egenskaber for kamera på 3D-værktøjslinjen giver dig mulighed for at ændre den måde, du ser og interagerer med 3D-modeller på.
Forudindstilling for kamera
Gem som
Gør det muligt at tilføje en ny kameravisning eller vælge en eksisterende visning i menuen.
Justering
Motiv
Justerer kun kameraegenskaberne i forhold til motivets position.
Kamera og motiv
Justerer kameraegenskaberne efter både kameraretningen og motivets position.
Vælg model
Når du har markeret denne indstilling, skal du klikke på en 3D-model i dokumentet.
Hvis du vælger Motiv, er den nye position af kameramotivet i midten af den valgte model.
Hvis Kamera og motiv er valgt, er kameramotivets position midten af den valgte model.
Vælg flade
Når du har markeret denne indstilling, skal du klikke på en flade i 3D-modellen i dokumentet.
Hvis du vælger Motiv, er den nye position af kameramotivet i midten af den valgte flade.
Hvis Kamera og motiv er valgt, er kameramotivets position midten af den valgte flade.
Vælg tre punkter
Når du har valgt denne indstilling, skal du vælge tre punkter i den samme model eller i forskellige modeller i dokumentet.
Hvis du vælger Motiv, er den nye position af kameramotivet i midten af de tre valgte punkter.
Hvis du vælger Kamera og motiv, er kameramotivet i midten af de tre valgte punkter. Kamerapositionen justeres i forhold til den plan, der sammensættes af de tre valgte punkter.
Position
Vinkelenheder
Ændrer værdierne for Kamera X, Kamera Y og Kamera Z til Kompasvinkel, Højde og Afstand. Disse værdier gør det muligt at manipulere kameraet efter kompasvinkel (afstand) og højde (X-akse) og at zoome ved hjælp af afstandsværdien.
Motiv
Henviser til det punkt i 3D-modellen, som kameraet er rettet mod. Når du indstiller et kameramål, kan du fokusere kameraet på et bestemt område eller element i 3D-modellen og derefter flytte kameraet rundt i området for at få en bedre visning.
Parametre
Visningsfelt
Ændrer kameraets brændvidde. Træk skydeknappen Visningsfelt for at ændre brændvidden til den ønskede grad.
Rul
Ændrer kameraets rullevinkel. Træk skydeknappen Rul for at ændre rullevinklen til den ønskede grad.
Gem kameravisning
Gemmer indstillingerne og føjer visningen til Modeltræ.
