Tilføjelse af 3D-modeller til PDF'er (Acrobat Pro)

Se, hvordan du føjer en 3D-model til en PDF-fil i Acrobat Pro

Inden du går i gang

Vi udruller en ny og mere intuitiv produktoplevelse. Hvis den skærm, der vises her, ikke passer til din produktgrænseflade, skal du vælge hjælp til din nuværende oplevelse.

I den nye oplevelse vises værktøjerne i venstre side af skærmen.

Du kan placere en 3D-fil (i formatet U3D 3rd edition eller PRC) på en PDF-side ved hjælp af 3D-værktøjet. Acrobat kan oprette 3D-PDF'er, men kun ud fra U3D ECMA 1-filer.

Føj en 3D-model til en side

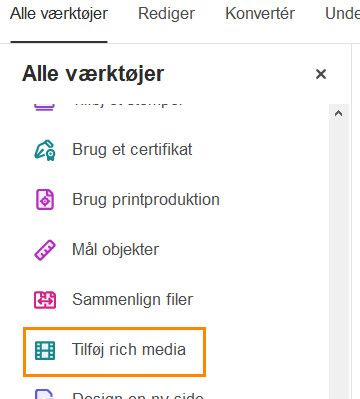

  1. Vælg Alle værktøjer fra øverste venstre hjørne af skærmen.

  2. Gå til Tilføj rich media > 3D-medier.

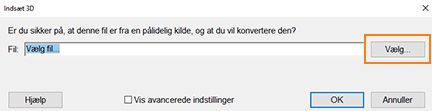

  3. Træk et rektangel på skærmen for at definere lærredsområdet for 3D-modellen. En Indsæt 3D-dialogboks vises.

  4. Brug i dialogboksen skal du bruge Indsæt 3D Gennemse mulighed for at markere 3D-filen.

     Sæt flueben i Vis avancerede muligheder i dialogboksen Indsæt 3D for at indstille de indledende 3D-egenskaber for filen.

  5. Vælg OK.

Når du har placeret 3D-filen, kan du justere området eller lærredet, som 3D-modellen vises på, redigere egenskaberne for præsentation af 3D-værktøjslinjen og -indholdet samt oprette yderligere visninger.

Flytte, slette eller ændre størrelsen på 3D-lærredet

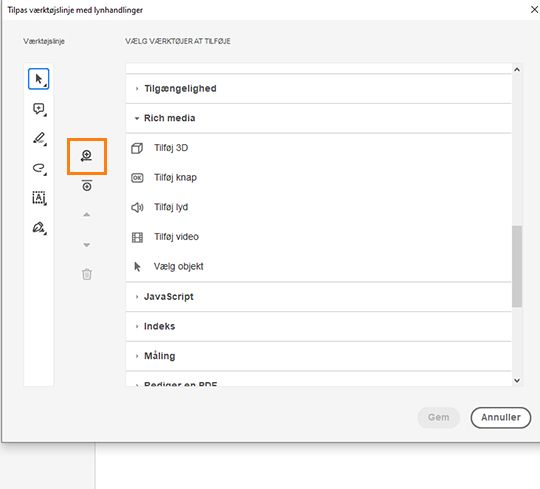

  1. Vælg Tilpas fra Værktøjslinje med hurtige handlinger.

    Værktøjslinjen Tilpas hurtig handling vises.

  2. Gå til Rich media > Vælg objekt værktøj og derefter vælge Føj til værktøjslinje mulighed.

  3. Vælg Gem.

    Den Vælg objekt-værktøjet vises nederst på værktøjslinjen med Hurtige handlinger.

    Bemærk:

    Værktøjet Vælg objekt må ikke forveksles med det almindelige markeringsværktøj. Brug Vælg objekt-værktøjet til justering af et 3D-lærred.

  4. Vælg værktøjet Vælg objekt.

  5. Vælg 3D-modellen. og rediger den efter behov:

    • Hvis du vil flytte lærredet, skal du trække det til en ny placering på siden.

    • Hvis du vil slette lærredet (og 3D-modellen), skal du markere det og trykke på Slet.

    • Hvis du vil ændre størrelsen på lærredet, skal du trække i hjørnerne på rammen. 3D-indholdet bevarer sine proportioner inden for den tilpassede ramme.

Rediger egenskaber for en 3D-model

Du kan kontrollere Egenskaber for 3D-modellen.

Vælg objektværktøjet, og dobbeltklik i den aktiverede model.

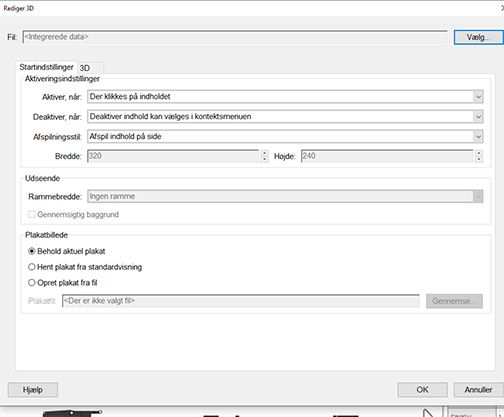

Det åbner dialogboksen Egenskaber for at redigere den valgte 3D-model.

Fanen Startindstillinger

Aktiveringsindstillinger

Aktiver, når

Angiver, hvornår 3D-modellen aktiveres. Når 3D-modellen er aktiveret, kan du interagere med den ved f.eks. at bruge 3D-navigationsværktøjerne.

Deaktiver, når

Angiver, hvordan 3D-modellen kan deaktiveres. Når en 3D-model er deaktiveret, vises 2D-eksempelbilledet eller plakaten i lærredet.

Afspilningsstil

Gør det muligt for dig at vise 3D-modellen i et flydende vindue uden for siden. Hvis du vælger Afspil indhold i flydende vindue, kan du vælge størrelsen på vinduet (i pixel) fra menuerne Højde og Bredde.

Udseende

Rammebredde

Marker for at oprette en ramme omkring 3D-objektet.

Gennemsigtig baggrund

Fjerner eventuelle baggrundsfarver.

Plakatbillede

Hvis du vil erstatte standardvisningen af 3D-modellen, når den ikke er aktiveret, skal du vælge en indstilling for plakatbillede. Klik på Gennemse for at finde det ønskede billede.

Fanen 3D

Indstillingerne under fanen 3D bestemmer, hvordan 3D-modellen vises. I modsætning til indstillingerne under fanen Startindstillinger påvirker 3D-indstillingerne ikke den importerede fil i sig selv.

Indstillingerne under fanen 3D er de samme som indstillingerne på 3D-værktøjslinjen, undtagen følgende:

Standardvisningsindstillinger

Lysskema

Denne indstilling bestemmer lystemaet for animationsdisplayet i Acrobat.

Gengivelsesstil

Lader dig vælge visualiseringsstilen for den tilføjede 3D-model.

Animationsstil

I forbindelse med de modeller, der blev oprettet med animation, bestemmer indstillingen, hvordan animationen kører i Acrobat.

Navigation

Tilføj standardvisninger

Gør det muligt for dig at bruge forskellige modelvisninger. En ortografisk projicering fjerner effektivt en dimension og bevarer størrelsesforholdet mellem objekter, men giver 3D-modellen et mindre realistisk udseende. Ortografisk projicering er særligt nyttigt til visning af visse diagrammer, såsom matematiske 3D-funktioner, der plottes ind på en graf. En perspektiv projicering giver en mere realistisk scene, hvor objekterne i baggrunden virker mindre end objekter med samme størrelse, som forekommer i forgrunden.

Bevar visninger, kommentarer og scripts

Bevarer de visninger, kommentarer og scripts, der er føjet til 3D-modellen.

Vis værktøjslinje

Viser 3D-værktøjslinjen sammen med billedet. Hvis denne indstilling ikke er valgt, kan du højreklikke på 3D-billedet for at få vist 3D-værktøjslinjen.

Åbn modeltræ

Viser modeltræet i ruden Modeltræ. Modeltræet har tre ruder. Hver enkelt rude indeholder en bestemt type oplysninger eller kontrolelementer.

Script

Angiver, hvilken JavaScript-fil der kører, hvis en 3D-model er aktiveret. Klik på Gennemse for at føje en JavaScript-fil til PDF-filen.

Kør et JavaScript

Hvis der er knyttet en separat JavaScript-fil til 3D-modellens PDF, kan du aktivere den.

  1. Åbn PDF-filen i Acrobat.

  2. Marker 3D-modellen med håndværktøjet for at aktivere den.

  3. Højreklik på 3D-modellen, og vælg derefter Kør et JavaScript.

  4. Find den JavaScript-fil, du vil tilføje, og klik på Åbn.
