Indstilling af 3D-visninger i PDF-filer

Se, hvordan du konfigurerer 3D-visninger i PDF'er med Adobe Acrobat. Følg vores trinvise vejledning, og få en bedre oplevelse med dokumentvisualisering.

Inden du går i gang

Vi udruller en ny og mere intuitiv produktoplevelse. Hvis den skærm, der vises her, ikke passer til din produktgrænseflade, skal du vælge hjælp til din nuværende oplevelse.

I den nye oplevelse vises værktøjerne i venstre side af skærmen.

Standardvisning

Standardvisningen af en 3D-model er en nem måde at vende tilbage til startpunktet, hver gang du interagerer med modellen. Bemærk, at standardvisningen er forskellig fra eksemplet, som viser 3D-modellens udseende, når den ikke er aktiveret. Menuen Visninger på 3D-værktøjslinjen og Visningsrude af Modeltræ viser den fulde liste over alle tilgængelige visninger for 3D-modellen. Acrobat genererer en indledende standardvisning, når du opretter en PDF-fil ud fra en 3D-model eller føjer en 3D-fil til en eksisterende PDF-fil. Denne standardvisning er uafhængig af eventuelle andre standardvisninger eller -visninger i 3D-filen.

Standardvisningen har følgende egenskaber:

  • En perspektivprojicering.
  • Synsvinklen er placeret væk fra objektet, således at alle synlige dobbeltpunkter fylder det mest af feltvisningen.
  • Forskydningsretningen og -orienteringen er primært langs den negative X-akse med en mindre negativ Y-akseforskydning og en mindre positiv forskydning på Z-aksen.
  • Kameraet vender mod midten af de synlige dobbeltpunkter, hvor Z-aksen er lodret, og den opadgående retning er positiv i den viste anmærkning.

Hvis du vil tilpasse baggrundsfarven, gengivelsestilstanden og belysningen for standardvisningen, skal du følge disse trin:

  1. Vælg Alle værktøjer i øverste venstre hjørne. Vælg Vis mere i venstre sidepanel, og naviger til Tilføj rich media indstilling. Vælg derefter 3D-medie-værktøjet.

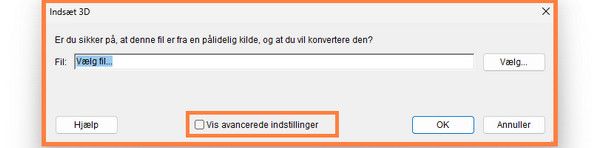

  2. Nu kan du enten trække eller dobbeltklikke på den ønskede placering for at indsætte 3D-medier. Denne handling åbner Indsæt 3D -dialogboksen. Vælg Vis avancerede indstillinger i feltet Indsæt 3D -dialogboksen.

    Vælg Vis avancerede muligheder

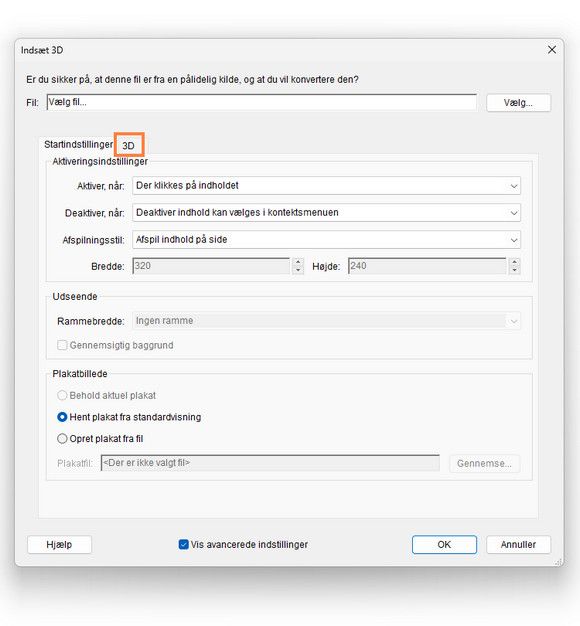

  3. Vælg 3D, og juster de viste parametre og vælg derefter OK.

    Adjust-3d-parameters

Oprettelse af en brugerdefineret visning

Med Acrobat kan du oprette yderligere visninger af 3D-modellen for at lette navigationen i 3D-indholdet. Du kan tilpasse visningerne for at vise forskellige perspektiver såsom top, bund, venstre, højre, inde, udenfor, eksploderet eller samlet. De brugerdefinerede visninger kan også omfatte forskellige indstillinger, f.eks. belysning, kameraposition, gengivelsestilstand, modeltrætilstand og indstillinger for gennemsigtighed og tværsnit. Præcise kameraegenskaber kan medtages i brugerdefinerede visninger.

  1. Brug værktøjet Vælg til at vælge 3D-modellen for at aktivere den.

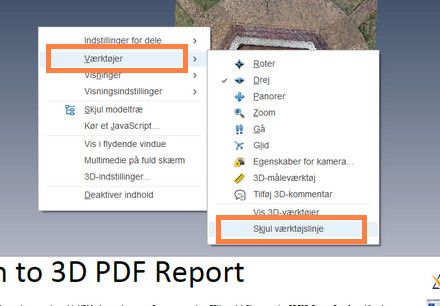

  2. Hvis du vil justere visningen af 3D-modellen, skal du højreklikke på den og navigere til Værktøjer -muligheden. Derfra vælger du Vis værktøjslinje. Når 3D-værktøjslinjen vises, kan du bruge Roter, Panorerog Zoom værktøjer til justering af visningen.

    Vis værktøjslinjer

  3. Vælg de visningsegenskaber, der skal medtages i visningen, i dialog boksen Visningsegenskaber.

    Egenskaber, der ikke er valgt, bruger de senest viste indstillinger. Hvis der f.eks. ikke er valgt Baggrunds farve, bruges den seneste viste baggrundsfarve i denne visning.

    Visningen kaldes Ny visning i visningsruden i Model træet. Marker den for at omdøbe den.

Vise en visning

Hvis du vil have vist en anden visning end standardvisningen, skal du vælge visningen i Visninger -rullemenuen ved hjælp af 3D-værktøjslinjen.

Skift standardvisningen

Hvis du vil indstille den foretrukne visning som standard for 3D-modellen, skal du højreklikke på 3D-modellen. Vælg Visninger og vælg derefter Administrer visninger. Vælg den visning, du vil bruge som standard, og vælg derefter knappen Brug som standard. Vælg OK, når du er tilfreds.

Bemærk:

Hvis du vil oprette en ny visning, skal du vælge Visninger på 3D-værktøjslinjen, og vælg Administrer visninger. I dialogboksen Administrer visninger skal du vælge Ny visning og følge vejledningen på skærmen.

Rediger plakaten, så den stemmer overens med standardvisningen.

Hvis du vil ændre plakaten, så den passer til standardvisningen, skal du følge disse trin:

  1. Vælg menuen Alle værktøjer i øverste venstre hjørne. I venstre sidepanel skal du vælge indstillingen Vis mere og gå til Tilføj Rich Media -muligheden. Vælg derefter 3D-medier -værktøjet.

  2. Nu kan du enten trække eller dobbeltklikke på den ønskede placering for at indsætte 3D-medier. Denne handling åbner Indsæt 3D -dialogboksen. Vælg Vis avancerede indstillinger i dialogboksen Indsæt 3D, og vælg derefter Startindstillinger -fanen.

  3. I afsnittet Plakatbillede skal du vælge Hent plakat fra standardvisning.

  4. Klik på OK, og gem PDF-filen.

Denne fremgangsmåde kræver en 3D-model med en eller flere definerede visninger, som du kan oprette. Du kan knytte visningen til et eksisterende bogmærke ved at følge disse trin:

  1. Hvis du vil oprette et nyt bogmærke, skal du vælge Bogmærke i højre sidepanel for at åbne panelet Bogmærker. Vælg Tilføj et nyt bogmærke -muligheden  øverst i panelet Bogmærker, og skriv et nyt navn til bogmærket. Højreklik derefter på bogmærkenavnet, og vælg Egenskaber.  Hvis du vil kæde en visning sammen med et eksisterende bogmærke eller en eksisterende kæde, skal du højreklikke på bogmærket eller kæden og vælge Egenskaber.

  2. I dialogboksen Egenskaber skal du vælge fanen Handlinger.

  3. I menuen Vælg handling skal du vælge Gå til en 3D-/multimedievisning og derefter vælge Tilføj.

  4. I dialogboksen Vælg en 3D-visning skal du vælge 3D-annotationen for 3D-modellen fra listen til venstre og derefter vælge en visningsmulighed til højre:

    Aktuel visning

    Det link eller bogmærke, der oprettes, kopierer indstillingerne for 3D-rotation, -panorering og -zoom i dokumentet, uanset om denne visning er angivet i modeltræet som en defineret visning.

    Første visning

    Ændringer vil blive foretaget i den visning, der er placeret øverst på listen Modeltræ.

    Sidste visning

    Ændringer vil blive foretaget i visningsdefinitionen, der er placeret nederst på listen Modeltræ.

    Forrige visning

    Flytter op i modeltræets liste over definerede visninger, én visning ad gangen.

    Næste visning

    Bevæger sig ned ad listen over definerede visninger i modeltræet, én visning ad gangen.

    Navngivet visning

    Skifter til den definerede visning, som du vælger på listen, der vises neden for denne indstilling.

    Bemærk:

    For at få et bogmærke eller link til også at hoppe til en bestemt side og sidevisning skal du vælge Gå til en sidevisning i menuen Valghandling og vælge Tilføj. Brug derefter rullebjælkerne og zoomværktøjerne til at justere sidevisningen, før du vælger knappen Sæt link. Når du er færdig, skal du vælge Luk i dialogboksen Egenskaber.

Tilføj en 3D-visning til et link

Du kan tilføje en 3D-visning til et link ved at følge disse trin:

  1. Hvis du vil oprette et nyt link, skal du vælge Alle værktøjerog derefter vælge Rediger PDF. Vælg Link i venstre sidepanel, og vælg derefter Tilføj eller rediger et link. Træk nu for at oprette et rektangel et vilkårligt sted på siden. Denne handling åbner en Opret link -dialogboks. Vælg derefter Brugerdefineret link under Linkhandling, og vælg Næste.

  2. I dialogboksen Linkegenskaber skal du vælge fanen Handlinger. I rullemenuen Vælg handling skal du vælge Gå til en 3D-/multimedievisning og vælge Tilføj.

  3. I dialogboksen Vælg en 3D-visning skal du vælge en 3D-annotation til 3D-modellen fra listen til venstre og derefter vælge en visningsmulighed til højre. Her er listen over visningsmuligheder og deres funktionalitet.

    Aktuel visning

    Det link eller bogmærke, der oprettes, kopierer indstillingerne for 3D-rotation, -panorering og -zoom i dokumentet, uanset om denne visning er angivet i modeltræet som en defineret visning.

    Første visning

    Ændringer vil blive foretaget i den visning, der er placeret øverst på listen Modeltræ.

    Sidste visning

    Ændringer vil blive foretaget i visningsdefinitionen, der er placeret nederst på listen Modeltræ.

    Forrige visning

    Flytter op i modeltræets liste over definerede visninger, én visning ad gangen.

    Næste visning

    Bevæger sig ned ad listen over definerede visninger i modeltræet, én visning ad gangen.

    Navngivet visning

    Skifter til den definerede visning, som du vælger på listen, der vises neden for denne indstilling.

    Bemærk:

    For at få et bogmærke eller link til også at hoppe til en bestemt side og sidevisning skal du vælge Gå til en sidevisning i menuen Valghandling og vælge Tilføj. Brug derefter rullebjælkerne og zoomværktøjerne til at justere sidevisningen, før du vælger knappen Sæt link. Når du er færdig, skal du vælge Luk i dialogboksen Egenskaber.

Slette en 3D-visning.

Hvis du vil slette en visning, skal du gå til 3D-værktøjslinjen og vælge Visninger og vælge Administrer visninger. Markér de visninger, du vil fjerne, og klik på Slet visning.
