Ustawianie widoków 3D w plikach PDF

Szukaj

Ostatnia aktualizacja 17 gru 2023 | Dotyczy również Adobe Acrobat 2017, Adobe Acrobat 2020

Dowiedz się, jak skonfigurować widoki 3D w plikach PDF za pomocą programu Adobe Acrobat. Skorzystaj z naszego szczegółowego przewodnika i popraw wizualizacje dokumentu.

Zanim zaczniesz

Wprowadzamy nową i bardziej intuicyjną obsługę produktu. Jeśli wyświetlony tutaj ekran nie jest zgodny z interfejsem produktu, wybierz opcję pomoc dla bieżącego środowiska.

W nowym środowisku narzędzia są wyświetlane po lewej stronie ekranu.

Widok domyślny

Domyślny widok modelu 3D umożliwia łatwy powrót do punktu początkowego podczas pracy z modelem. Należy pamiętać, że widok domyślny różni się od widoku podglądu, który wyświetla wygląd modelu 3D, gdy nie jest on aktywny. Menu Widoki na pasku narzędziowym 3D oraz Okienko widoku z sekcji Drzewo modelu umożliwia wyświetlenie pełnej listy wszystkich dostępnych widoków modelu 3D. Program Acrobat generuje początkowy widok domyślny podczas tworzenia pliku PDF z modelu 3D lub dodawania pliku 3D do istniejącego pliku PDF. Ten widok domyślny jest niezależny od wszelkich dodatkowych widoków domyślnych lub widoków w pliku 3D.

Widok domyślny ma następujące cechy:

Rzutowanie perspektywiczne.
Punkt widzenia jest umiejscowiony z dala od danego obiektu w taki sposób, aby wszystkie widoczne węzły wypełniały większą część pola widzenia.
Kierunek i orientacja przesunięcia są głównie wzdłuż ujemnej osi X, z mniejszym ujemnym przesunięciem osi Y i mniejszym dodatnim przesunięciem osi Z.
Powierzchnie płaskie kamery pośrodku widocznych węzłów są zorientowane w taki sposób, że oś Z jest pionowa i skierowana ku górze oraz dodatnia w wyświetlonej adnotacji.

Aby dostosować kolor tła, tryb renderowania i oświetlenie widoku domyślnego, wykonaj następujące czynności:

Wybierz Wszystkie narzędzia w lewym górnym rogu. Wybierz Wyświetl więcej z paska bocznego po lewej stronie i przejdź do opcji Dodawanie multimediów. Następnie wybierz narzędzie Multimedia 3D.

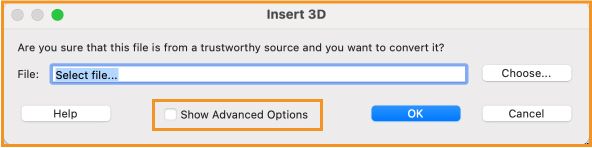

Teraz możesz przeciągnąć lub dwukrotnie kliknąć żądane miejsce, aby wstawić multimedia 3D. Ta akcja spowoduje otwarcie okna dialogowego Wstaw 3D. Wybierz Pokaż opcje zaawansowane w oknie dialogowym Wstaw 3D.

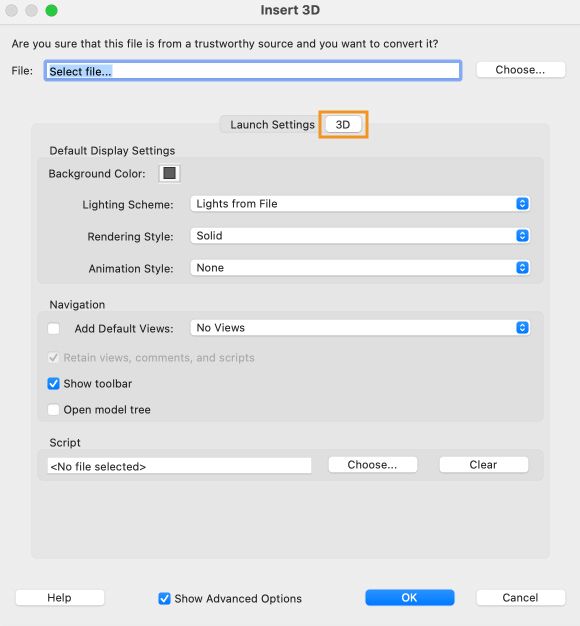

Wybierz kartę 3D, dopasuj wyświetlone parametry, a następnie wybierz OK.

Tworzenie widoku własnego

Program Acrobat umożliwia tworzenie dodatkowych widoków modelu 3D w celu ułatwienia nawigacji w zawartości 3D. Widoki można personalizować, aby pokazywały różne perspektywy — od góry, od dołu, z lewej, z prawej, od środka, na zewnątrz, rozłożone lub złożone. Widok niestandardowy może zawierać również rozmaite ustawienia, takie jak oświetlenie, położenie kamery, tryb renderowania, stan drzewa modelu, przezroczystość oraz ustawienia przecięcia. W widokach niestandardowych można umieszczać precyzyjne właściwości kamery.

Przy użyciu narzędzia Wybierz wybierz model 3D, aby go uaktywnić.

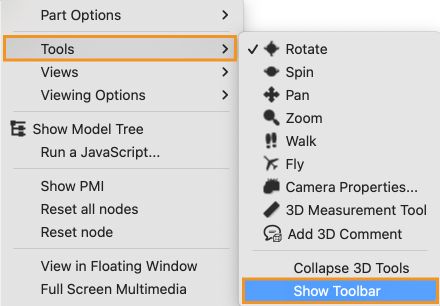

Aby dostosować widok modelu 3D, kliknij go prawym przyciskiem myszy i przejdź do opcji Narzędzia. Stamtąd wybierz Pokaż pasek narzędzi. Po wyświetleniu paska narzędziowego 3D można użyć narzędzi Obróć, Przesuń oraz Powiększ w celu dopasowywania widoku.
W oknie dialogowym Właściwości widoku wybierz ustawienia wyświetlania, które mają być dołączone do widoku.

Dla właściwości, które nie zostaną wybrane, będą używane ostatnio wyświetlane ustawienia. Jeśli na przykład nie zostanie wybrana właściwość Kolor tła, to kolor tła widoku pozostanie taki sam jak kolor ostatnio wyświetlanego tła.

Widok jest oznaczony nazwą NowyWidok w okienku Widok drzewa modelu. Aby zmienić jego nazwę, należy go zaznaczyć.

Wyświetlanie widoku

Aby wyświetlić widok inny niż domyślny, wybierz widok z menu rozwijanego Widoki przy użyciu paska narzędziowego 3D.

Zmiana widoku domyślnego

Aby ustawić preferowany widok jako domyślny dla modelu 3D, kliknij model 3D prawym przyciskiem myszy. Wybierz Widoki, a następnie wybierz Zarządzaj widokami. Wybierz widok, który chcesz ustawić jako domyślny, a następnie wybierz przycisk Użyj jako domyślnego. Po zakończeniu wybierz OK.

Uwaga:

Aby utworzyć nowy widok, wybierz menu rozwijane Widoki na pasku narzędzi 3D i wybierz Zarządzaj widokami. Na karcie Zarządzaj widokami wybierz Nowy widok i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Zmiana afiszu na zgodny z widokiem domyślnym

Aby zmienić plakat w taki sposób, aby był zgodny z widokiem domyślnym, wykonaj następujące czynności:

Wybierz Wszystkie narzędzia w lewym górnym rogu. Na pasku bocznym po lewej stronie wybierz opcję Wyświetl więcej i przejdź do opcji Dodaj multimedia. Następnie wybierz narzędzie Multimedia 3D.
Teraz można wstawić multimedia 3D, przeciągając lub klikając dwukrotnie żądane miejsce. Ta akcja spowoduje otwarcie okna dialogowegoWstaw 3D. Wybierz Pokaż opcje zaawansowane w oknie dialogowym Wstaw 3D, a następnie wybierz Ustawienia uruchamiania.
W sekcji Obraz plakatu wybierz Pobierz plakat z widoku domyślnego.
Wybierz OK, a następnie zapisz dokument PDF.

Dodawanie widoku 3D do karty

Procedura ta wymaga utworzenia co najmniej jednego zdefiniowanego widoku modelu 3D. Widok można skojarzyć z istniejącą kartą, wykonując następujące czynności:

Aby utworzyć nową zakładkę, wybierz polecenie Zakładka z panelu po prawej stronie, aby otworzyć panel Zakładki. Wybierz opcję Dodaj nową zakładkę u góry panelu Zakładki, a następnie wpisz nową nazwę zakładki. Następnie kliknij prawym przyciskiem myszy nazwę zakładki i wybierz Właściwości. Aby skojarzyć widok z istniejącą już zakładką lub istniejącym łączem, kliknij prawym przyciskiem myszy zakładkę lub łącze, a następnie wybierz polecenie Właściwości.
W oknie dialogowym Właściwości wybierz kartę Operacje.
Z menu Wybierz operację wybierz polecenie Przejdź do widoku 3D/zawartości multimedialnej, po czym wybierz przycisk Dodaj.

W oknie dialogowym Wybierz widok 3D wybierz z listy po lewej stronie adnotację modelu 3D, a następnie, tym razem po prawej stronie, zaznacz opcję widoku:

Bieżący widok	Utworzone łącze lub zakładka powiela ustawienia obrotu, przesunięcia i powiększenia 3D dokumentu, niezależnie od tego, czy dany widok występuje na liście skojarzonej z drzewem modelu.
Pierwszy widok	Zmiany zostaną wprowadzone w widoku znajdującym się na górze listy drzewa modelu.
Ostatni widok	Zmiany zostaną wprowadzone w definicji widoku znajdującej się na dole listy drzewa modelu.
Poprzedni widok	Pozwala przejść do zdefiniowanego widoku, który poprzedza widok bieżący na liście skojarzonej z drzewem modelu.
Następny widok	Pozwala przejść do zdefiniowanego widoku, który następuje po widoku bieżącym na liście skojarzonej z drzewem modelu.
Nazwany widok	Pozwala zmienić widok na widok, którego nazwa jest wyświetlana pod tą opcją.

Uwaga:

Aby zakładka lub łącze umożliwiało także przechodzenie do konkretnej strony i konkretnego widoku strony, wybierz Przejdź do widoku strony w menu Operacje wyboru i kliknij przycisk Dodaj. Następnie, przed wyborem przycisku Ustaw łącze, dopasuj widok strony za pomocą pasków przewijania i narzędzi do powiększania/zmniejszania. Po zakończeniu zmian kliknij przycisk Zamknij w oknie dialogowym Właściwości.

Dodawanie widoku 3D do łącza

Aby dodać widok 3D do łącza, wykonaj następujące czynności:

Aby utworzyć nowe łącze, wybierz Wszystkie narzędzia, a następnie wybierz opcję Edytuj plik PDF. Na pasku bocznym po lewej stronie wybierz opcję Łącze, a następnie wybierz Dodaj lub edytuj łącze. Teraz przeciągnij, aby utworzyć prostokąt w dowolnym miejscu na stronie. Ta akcja spowoduje otwarcie okna dialogowego Utwórz łącze. Następnie w sekcji Akcja łącza wybierz Łącze niestandardowe i wybierz Dalej.
W oknie dialogowym Właściwości łącza wybierz kartę Operacje. Z rozwijanego menu Wybierz operację wybierz Przejdź do widoku 3D/zawartości multimedialnej, a następnie wybierz Dodaj.

W oknie dialogowym Wybierz widok 3D wybierz z listy po lewej stronie adnotację modelu 3D, a następnie, tym razem po prawej stronie, zaznacz opcję widoku. Oto lista opcji widoku i ich funkcjonalności.

Bieżący widok	Utworzone łącze lub zakładka powiela ustawienia obrotu, przesunięcia i powiększenia 3D dokumentu, niezależnie od tego, czy dany widok występuje na liście skojarzonej z drzewem modelu.
Pierwszy widok	Zmiany zostaną wprowadzone w widoku znajdującym się na górze listy drzewa modelu.
Ostatni widok	Zmiany zostaną wprowadzone w definicji widoku znajdującej się na dole listy drzewa modelu.
Poprzedni widok	Pozwala przejść do zdefiniowanego widoku, który poprzedza widok bieżący na liście skojarzonej z drzewem modelu.
Następny widok	Pozwala przejść do zdefiniowanego widoku, który następuje po widoku bieżącym na liście skojarzonej z drzewem modelu.
Nazwany widok	Pozwala zmienić widok na widok, którego nazwa jest wyświetlana pod tą opcją.

Uwaga:

Usuwanie widoku 3D

Aby usunąć widok, przejdź na pasek narzędziowy 3D i zaznacz Widoki i wybierz Zarządzaj widokami. Zaznacz widoki do usunięcia i wybierz przycisk Usuń widok.
