Kreslení přímých segmentů čáry nástrojem pero

Nejjednodušší cesta, kterou můžete nástrojem pero nakreslit, je rovná čára. Vytvoříte ji tak, že klepnutím nástrojem pero umístíte dva kotevní body. Dalšími klepnutími vytvoříte cestu složenou z přímých segmentů, které jsou spojené rohovými body.

Kreslení přímých čáry nástrojem pero
Kliknutím nástrojem pero vytvoříte rovné úseky.

  1. Vyberte nástroj pero.
  2. Umístěte kurzor pera tam, kde má přímý úsek začínat, a klepnutím určete první kotevní bod (netáhněte).

    Poznámka:

    První segment se neobjeví, dokud klepnutím nevytvoříte druhý kotevní bod. (V aplikaci Photoshop vyberte volbu Cesta s perem, abyste zobrazili náhled segmentů cesty.) Pokud se objeví směrové úsečky, znamená to, že jste omylem nástrojem pero potáhli; zvolte Úpravy > Zpět a klepněte znovu.

  3. Klepněte znovu na místo, kde má segment končit (klepněte se stisknutou klávesou Shift, chcete-li omezit úhel segmentu na násobky 45°).
  4. Dalšími klepnutími vytvořte kotevní body pro další přímé úseky.

    Poslední přidaný kotevní bod se vždy zobrazí jako plný čtvereček, což označuje, že je vybraný. Dříve definované kotevní body se při přidání dalších kotevních bodů změní na prázdné čtverečky a nebudou již vybrané.

  5. Dokončete cestu jedním z následujících úkonů:
    • Chcete-li cestu uzavřít, umístěte nástroj pero nad první (prázdný) kotevní bod. Když je nástroj pero správně umístěn, zobrazí se vedle jeho ukazatele malý kroužek . Klepnutím nebo tažením cestu uzavřete.

    Poznámka:

    Chcete-li v aplikaci InDesign uzavřít cestu, můžete také vybrat objekt a zvolit možnost Objekt > Cesty > Uzavřít cestu.

    • Chcete-li nechat cestu otevřenou, klepněte se stisknutou klávesou Ctrl (Windows) nebo Command (Mac OS) kdekoliv mimo všechny objekty.

      Chcete-li nechat cestu otevřenou, můžete také vybrat jiný nástroj nebo klepnout na položky Výběr > Odznačit (aplikace Illustrator) nebo Úpravy > Odznačit vše (aplikace InDesign). V aplikaci InDesign nebo Illustrator můžete cestu ponechat otevřenou stisknutím klávesy Enter nebo Return.

Kreslení křivek nástrojem pero

Křivku vytvoříte přidáním kotevního bodu v místě, kde se mění směr křivky a tažením za směrové úsečky křivku vytvarujete. Délka a sklon směrových úseček určuje tvar křivky.

Úpravy křivek budou snadnější a počítač je bude rychleji vykreslovat a tisknout, pokud je nakreslíte s co nejmenším možným počtem kotevních bodů. Použití příliš velkého počtu bodů může způsobit vznik nežádoucích hrbolů na křivce. Místo toho kreslete kotevní body daleko od sebe a naučte se tvarovat křivky nastavením délky a úhlů směrových úseček.

  1. Vyberte nástroj pero.
  2. Umístěte nástroj pero tam, kde má křivka začínat a podržte stisknuté tlačítko myši.

    Objeví se první kotevní bod a ukazatel nástroje pero se změní na šipku. (V aplikaci Photoshop se ukazatel změní až poté, co začnete táhnout.)

  3. Tažením nastavte sklon vytvářeného křivkového segmentu a pak tlačítko myši uvolněte.

    Obvykle se směrová úsečka táhne zhruba do třetiny vzdálenosti k následujícímu kotevnímu bodu, který plánujete nakreslit. (Později můžete upravit směrové úsečky na jedné nebo na obou stranách.)

    Podržte stisknutou klávesu Shift, chcete-li omezit nástroj na násobky 45°.

    Kreslení prvního bodu na křivce
    Kreslení prvního bodu na křivce

    A. Umístění nástroje pero B. Začátek tažení (se stisknutým tlačítkem myši) C. Prodloužení směrových úseček tažením
  4. Umístěte nástroj pero tam, kde má zakřivený segment končit, a proveďte jeden z následujících úkonů:
    • Chcete-li vytvořit křivku tvaru C, táhněte v opačném směru než má předcházející směrová úsečka. Pak uvolněte tlačítko myši.

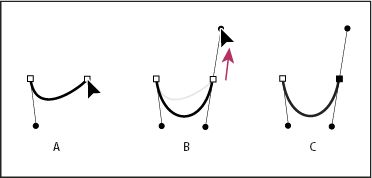

    Kreslení druhého bodu na křivce
    Kreslení druhého bodu na křivce

    A. Začíná přetažení druhého hladkého boduB. Odtažení od předchozí čáry směru a vytvoření křivky ve tvaruCC. Výsledek po uvolnění tlačítka myši

    • Chcete-li vytvořit křivku tvaru S, táhněte stejným směrem, jaký má předcházející směrová úsečka. Pak uvolněte tlačítko myši.

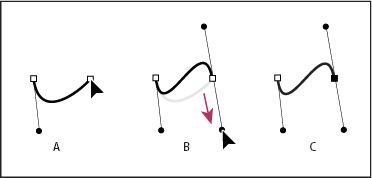

    Kreslení křivky tvaru S
    Kreslení křivky tvaru S

    A. Začíná přetažení nového hladkého boduB. Tažení ve směru předchozí čáry směru a vytvoření křivky ve tvaruSC. Výsledek po uvolnění tlačítka myši

    Poznámka:

    (Pouze Photoshop) Chcete-li ostře změnit směr křivky, uvolněte tlačítko myši, pak stiskněte klávesu Alt a táhněte směrový bod ve směru křivky. Uvolněte klávesu Alt a tlačítko myši, přesuňte ukazatel na místo, kde má segment končit, a tažením v opačném směru segment křivky dokončete.

  5. Pokračujte v tažení nástrojem pero z různých míst a tím vytvořte za sebou jdoucí hladké křivky. Všimněte si, že kotevní body umísťujete na začátek a konec každé křivky, ne na špičku křivky.

    Poznámka:

    Chcete-li rozdělit směrové úsečky kotevního bodu, přetáhněte směrové úsečky se stisknutou klávesu Alt (Windows) nebo Option (Mac OS).

  6. Dokončete cestu jedním z následujících úkonů:
    • Chcete-li cestu uzavřít, umístěte nástroj pero nad první (prázdný) kotevní bod. Když je nástroj pero správně umístěn, zobrazí se vedle jeho ukazatele malý kroužek . Klepnutím nebo tažením cestu uzavřete.

    Poznámka:

    Chcete-li v aplikaci InDesign uzavřít cestu, můžete také vybrat objekt a zvolit možnost Objekt > Cesty > Uzavřít cestu.

    • Chcete-li nechat cestu otevřenou, klepněte se stisknutou klávesou Ctrl (Windows) nebo Command (Mac OS) kdekoliv mimo všechny objekty.

      Chcete-li nechat cestu otevřenou, můžete také vybrat jiný nástroj nebo klepnout na položky Výběr > Odznačit (aplikace Illustrator) nebo Úpravy > Odznačit vše (aplikace InDesign).

Změna umístění kotevních bodů při kreslení

  1. Po klepnutí při vytváření kotevního bodu nechte tlačítko myši stisknuté, podržte mezerník a přetažením přemístěte kotevní bod.

Dokončení kreslení cesty

Cestu dokončete jedním z následujících způsobů:

  1. Chcete-li cestu uzavřít, umístěte nástroj pero nad první (prázdný) kotevní bod. Když je nástroj pero správně umístěn, zobrazí se vedle jeho ukazatele malý kroužek . Klepnutím nebo tažením cestu uzavřete.

    Poznámka:

    Chcete-li v aplikaci InDesign uzavřít cestu, můžete také vybrat objekt a zvolit možnost Objekt > Cesty > Uzavřít cestu.

  2. Chcete-li nechat cestu otevřenou, klikněte s podrženou klávesou Ctrl (Windows) nebo Command (Mac) kamkoli mimo všechny objekty.

Chcete-li nechat cestu otevřenou, můžete také vybrat jiný nástroj nebo klepnout na položky Výběr > Odznačit (aplikace Illustrator) nebo Úpravy > Odznačit vše (aplikace InDesign). V aplikaci InDesign můžete cestu ponechat otevřenou jednoduše stisknutím klávesy Enter nebo Return.

Kreslení přímých čar následovaných křivkami

  1. S použitím nástroje pero vytvořte klepnutím rohové body ve dvou místech a tím vytvořte přímý segment.
  2. Umístěte nástroj pero nad vybraný koncový bod. V aplikacích Illustrator a InDesign se vedle nástroje pero zobrazí ikona nástroje pro změnu bodu, když je umístěný správně (v aplikaci Photoshop se vedle nástroje pero zobrazí malá šikmá čára nebo lomítko). Abyste nastavili sklon zakřiveného segmentu, který budete vytvářet jako další, klepněte na kotevní bod a táhněte směrovou úsečkou, která se objeví.
    Kreslení přímého segmentu následovaného zakřiveným segmentem
    Kreslení přímého segmentu následovaného zakřiveným segmentem (část 1)

    A. Dokončený přímý segment B. Umístění nástroje pero nad koncový bod (ikona nástroje pro změnu bodu se zobrazí pouze v aplikacích Illustrator a InDesign) C. Tažení směrového bodu
  3. Umístěte pero tam, kam chcete umístit následující kotevní bod; pak klepnutím (a v případě potřeby tažením) umístěte nový kotevní bod a tím křivku dokončete.
    Kreslení přímého segmentu následovaného zakřiveným segmentem
    Kreslení přímého segmentu následovaného zakřiveným segmentem (část 2)

    A. Umístění nástroje pero B. Tažení směrové úsečky C. Dokončený nový zakřivený segment

Kreslení křivek následovaných přímými čarami

  1. Táhněte nástrojem pero, abyste vytvořili první hladký bod zakřiveného segmentu, a uvolněte tlačítko myši.
  2. Přemístěte nástroj pero tam, kde chcete zakončit zakřivený segment, tažením dokončete křivku a uvolněte tlačítko myši.
    Zakřivený segment následovaný přímým segmentem
    Kreslení zakřiveného segmentu následovaného přímým segmentem (část 1)

    A. Vytvořený první hladký bod zakřiveného segmentu a nástroj pero umístěný na koncový bod B. Dokončení křivky tažením
  3. Umístěte nástroj pero nad vybraný koncový bod. Když je nástroj pero správně umístěný, objeví se vedle něho ikona nástroje pro změnu kotevního bodu. Klepnutím na kotevní bod změňte hladký bod na rohový bod.
  4. Přemístěte nástroj pero tam, kde chcete ukončit přímý segment, a klepnutím přímý segment dokončete.
    Zakřivený segment následovaný přímým segmentem
    Kreslení zakřiveného segmentu následovaného přímým segmentem (část 2)

    A. Umístění nástroje pero nad existující koncový bod B. Klepnutí na koncový bod C. Klepnutí na další rohový bod

Nakreslení dvou zakřivených segmentů spojených rohem

  1. Tažením nástrojem pero vytvořte první hladký bod zakřiveného segmentu.
  2. Přemístěte nástroj pero a tažením vytvořte křivku s druhým hladkým bodem; pak stiskněte a podržte klávesu Alt (Windows) nebo Option (Mac OS) a tažením směrové úsečky k jejímu opačnému konci nastavte sklon následující křivky. Uvolněte klávesu a tlačítko myši.

    Tento postup převede hladký bod na rohový bod rozdělením směrových úseček.

  3. Přemístěte nástroj pero tam, kde chcete zakončit druhý zakřivený segment a tažením vytvořte nový hladký bod, zakončující druhý zakřivený segment.
Kreslení dvou křivek
Kreslení dvou křivek

A. Tažení nového hladkého bodu B. Rozdělení směrových úseček stisknutím Alt/Option při tažení a obrácení směrové úsečky nahoru C. Výsledek po přemístění ukazatele a třetím tažení

Tato práce podléhá licenci Creative Commons Attribution-Noncommercial-Share Alike 3.0 Unported License.  Na příspěvky ze služeb Twitter™ a Facebook se nevztahují podmínky licence Creative Commons.
