ציור קווים פשוטים וצורות פשוטות

בחרו בכלי מקטע קו .

בצע אחת מהפעולות הבאות:

• מקמו את המצביע בנקודת ההתחלה הרצויה של הקו, וגרור לנקודת הסיום הרצויה של הקו.

• לחץ בנקודת ההתחלה הרצויה של הקו. בתיבת הדו-שיח, ציין את האורך Length והזווית Angle של הקו. אם ברצונך למלא את הקו בצבע המילוי הנוכחי, בחר Fill Line. לאחר מכן לחץ על OK.

לחץ לחיצה ממושכת על הכלי Line Segment (). בחרו בכלי קשת .

בצע אחת מהפעולות הבאות:

• מקמו את המצביע בנקודת ההתחלה הרצויה של הקשת, וגרור לנקודת הסיום הרצויה של הקשת.

לחץ בנקודת ההתחלה הרצויה של הקשת. בתיבת הדו-שיח, לחץ על ריבוע במציין המיקום של נקודת ההתייחסות  כדי לקבוע את הנקודה שממנה תצויר הקשת. לאחר מכן, הגדר אחת מהאפשרויות הבאות ולחץ על OK.

Length X‑Axis: אפשרות זו מציינת את רוחב הקשת.

Length Y‑Axis: אפשרות זו מציינת את גובה הקשת.

Type: אפשרות זו מציינת אם ברצונך להגדיר את האובייקט כנתיב פתוח או כנתיב סגור.

Base Along: אפשרות זו מציינת את כיוון הקשת. בחר X Axis אם תרצה שבסיס הקשת יהיה לאורך הציר האופקי (x). בחר Y Axis אם תרצה שבסיס הקשת יהיה לאורך הציר האנכי (y).

Slope: אפשרות זו מציינת את הכיוון של שיפוע הקשת. הזן ערך שלילי לקבלת שיפוע קעור (פונה פנימה). הזן ערך חיובי לקבלת שיפוע קמור (פונה החוצה). שיפוע 0 יוצר קו ישר.

Fill Arc: האפשרות הזו ממלאת את הקשת בצבע המילוי הנוכחי.

הערה: כדי לראות תצוגה מקדימה ודינמית של הקשת במהלך הגדרת האפשרויות, לחץ לחיצה כפולה על כלי הקשת בחלונית Tools.

לחץ לחיצה ממושכת על הכלי Line Segment (). בחר את הכלי Spiral .

בצע אחת מהפעולות הבאות:

• גרור עד שהספירלה תגיע לגודל הרצוי. גרור את המצביע בקשת כדי לסובב את הספירלה.

• לחץ בנקודת ההתחלה הרצויה של הספירלה. בתיבת הדו-שיח, הגדר אחת מהאפשרויות הבאות ולחץ על OK.

  Radius: האפשרות הזו מציינת את המרחק מהמרכז עד לנקודה החיצונית ביותר בספירלה.

  Decay: האפשרות הזו מציינת את מידת ההפחתה של כל פיתול בספירלה בהשוואה לפיתול הקודם.

  Segments: האפשרות הזו מציינת כמה מקטעים הספירלה כוללת. כל פיתול מלא של הספירלה כולל ארבעה מקטעים.

  Style: האפשרות הזו מציינת את כיוון הספירלה.

לחץ לחיצה ממושכת על הכלי Line Segment (). בחרו בכלי רשת מלבנית .

בצע אחת מהפעולות הבאות:

• גרור עד שהרשת תגיע לגודל הרצוי.

• לחצו כדי לקבוע את נקודת ההתייחסות של הרשת. בתיבת הדו-שיח, לחצו על ריבוע במציין המיקום של נקודת ההתייחסות   כדי לקבוע את הנקודה שממנה תצויר הרשת. לאחר מכן, הגדר אחת מהאפשרויות הבאות ולחץ על OK.

  Default Size: האפשרות הזו מציינת את הרוחב והגובה של הרשת כולה.

  Horizontal Dividers: האפשרות הזו מציינת את המספר הרצוי של חוצצים אופקיים בין החלק העליון לחלק התחתון של הרשת. הערך Skew קובע את מידת ההטיה של החוצצים האופקיים כלפי החלק העליון או התחתון של הרשת.

  Vertical Dividers: האפשרות הזו מציינת את המספר הרצוי של חוצצים אנכיים בין הצד השמאלי לצד הימני של הרשת. הערך Skew קובע את מידת ההטיה של החוצצים האנכיים שמאלה או ימינה.

  Use Outside Rectangle As Frame: מחליף את המקטע העליון, התחתון, השמאלי והימני באובייקט מלבני נפרד.

  Fill Grid: ממלא את הרשת בצבע המילוי הנוכחי (אחרת, המילוי נקבע כ-None).

לחץ לחיצה ממושכת על הכלי Line Segment (). בחרו בכלי רשת קוטבית .

בצע אחת מהפעולות הבאות:

• גרור עד שהרשת תגיע לגודל הרצוי.

• לחצו כדי לקבוע את נקודת ההתייחסות של הרשת. בתיבת הדו-שיח, לחצו על ריבוע במציין המיקום של נקודת ההתייחסות   כדי לקבוע את הנקודה שממנה תצויר הרשת. לאחר מכן, הגדר אחת מהאפשרויות הבאות ולחץ על OK.

  Default Size: האפשרות הזו מציינת את הרוחב והגובה של הרשת כולה.

  Concentric Dividers: האפשרות הזו מציינת את המספר הרצוי של חוצצים קונצנטריים שאמורים להופיע ברשת. הערך Skew קובע את מידת ההטיה של החוצצים הקונצנטריים כלפי החלק הפנימי או החיצוני של הרשת.

  Radial Dividers: מציין את המספר הרצוי של חוצצים רדיאליים בין מרכז הרשת להיקף הרשת. הערך Skew קובע את מידת ההטיה של החוצצים הרדיאליים ברשת עם כיוון השעון או נגד כיוון השעון.

  Create Compound Path From Ellipses: ממיר את המעגלים הקונצנטריים לנתיבים מורכבים ונפרדים, וממלא את העיגולים לסירוגין.

  Fill Grid: ממלא את הרשת בצבע המילוי הנוכחי (אחרת, המילוי נקבע כ-None).

בחר את הכלי Rectangle  או Rounded Rectangle .

בצע אחת מהפעולות הבאות:

• כדי לצייר מלבן, גרור באלכסון עד שהמלבן יגיע לגודל הרצוי.

• כדי לצייר ריבוע, הקש על Shift כדי גרירה באלכסון, עד שהריבוע יגיע לגודל הרצוי.

• כדי ליצור ריבוע או מלבן בעזרת ערכים, לחץ במקום הרצוי של הפינה השמאלית העליונה. ציין רוחב וגובה (וכן רדיוס פינה למלבן מעוגל) ולחץ על OK.

לחץ לחיצה ממושכת על הכלי Rectangle (). בחר את הכלי Ellipse .

למידע נוסף על בחירת כלים, ראה בחירת כלי.

בצע אחת מהפעולות הבאות:

• גרור באלכסון עד שהאליפסה תגיע לגודל הרצוי.

• לחץ במקום הרצוי לפינה השמאלית העליונה של התיבה התוחמת של האליפסה. ציין רוחב וגובה לאליפסה ולחץ על הלחצן OK.

  הערה: כדי ליצור עיגול, לחץ לחיצה ארוכה על המקש Shift תוך כדי גרירה. כדי לציין את המידות, לאחר הזנת ערך הרוחב, לחץ על המילה Height כדי להעתיק את הערך אל תוך התיבה Height.

לחץ לחיצה ממושכת על הכלי Rectangle (). בחר את הכלי Polygon .

בצע אחת מהפעולות הבאות:

• גרור עד שהמצולע יגיע לגודל הרצוי. גרור את המצביע בקשת כדי לסובב את המצולע. הקש חץ למעלה או חץ למטה כדי להוסיף או להוריד צלעות מהמצולע.

• לחץ במקום הרצוי למרכז המצולע. ציין רדיוס ומספר צלעות עבור המצולע, ולחץ על OK.

לחץ לחיצה ממושכת על הכלי Rectangle (). בחר את הכלי Star .

בצע אחת מהפעולות הבאות:

• גרור עד שהכוכב יגיע לגודל הרצוי. גרור את המצביע בקשת כדי לסובב את הכוכב. הקש חץ למעלה או חץ למטה כדי להוסיף או להוריד נקודות מהכוכב.

• לחץ במקום הרצוי למרכז הכוכב. כרדיוס 1, ציין את המרחק ממרכז הכוכב לנקודות הפנימיות ביותר של הכוכב. כרדיוס 2, ציין את המרחק ממרכז הכוכב לנקודות החיצוניות ביותר של הכוכב. כנקודות, ציין את מספר הנקודות הרצוי לכוכב. לאחר מכן לחץ על OK. כדי להגדיל או להקטין את מספר הנקודות בכוכב, תוכל גם להשתמש במקשי החצים למעלה ולמטה בזמן ציור הכוכב.

לסרטון בנושא שימוש בכלי הצורות, ראה כיצד לצייר צורות בסיסיות.

לחץ לחיצה ממושכת על הכלי Rectangle (). בחר את הכלי Flare .

הקש על Alt ‏(Windows) או Option ‏(macOS) ולחץ במקום הרצוי שבו תופיע נקודת האחיזה המרכזית של קרני האור.

טיפ: קרני אור בדרך כלל נראות במיטבן כשמציירים אותן על-גבי אובייקטים קיימים.

בחר בכלי קרני אור.

החזיקו את לחצן העכבר לחוץ כדי למקם את ידית האחיזה של מרכז קרני האור. לאחר מכן גרור כדי לקבוע את גודל המרכז ואת גודל ההילה וכדי לסובב את זווית הקרניים.

לפני השחרור של לחצן העכבר, הקש על Shift כדי להגביל את הקרניים לזווית קבועה. הקש על חץ למעלה או חץ למטה כדי להוסיף או להפחית קרניים. הקש על Ctrl ‏(Windows) או Command ‏(macOS) כדי לשמור על מרכז קרני האור קבוע.

שחררו את לחצן העכבר כשהמרכז, ההילה והקרניים הגיעו למצב הרצוי.

לחץ וגרור שנית כדי להוסיף טבעות לקרני האור ולמקם את נקודת האחיזה של הקצה.

לפני שחרור לחצן העכבר, הקש חץ למעלה או חץ למטה כדי להוסיף או להפחית טבעות. הקש טילדה (~) כדי למקם את הטבעות באופן אקראי.

שחררו את לחצן העכבר כשנקודת האחיזה של הקצה נמצאת במיקום הרצוי.

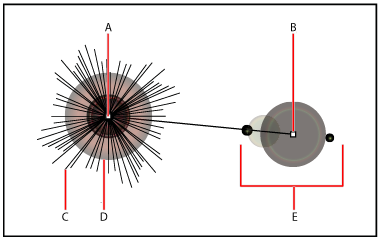

כל רכיב של קרני האור (מרכז, הילה, טבעות וקרניים) מתמלא בצבע בדרגות אטימות שונות.

בחר בכלי קרני אור ולחץ במיקום הרצוי לנקודת האחיזה של מרכז קרני האור.

בתיבת הדו-שיח Flare Tool Options, בצע אחת מהאפשרויות הבאות ולחץ על OK:

• ציין את הקוטר, האטימות והבהירות הכוללים של מרכז קרני האור.
• ציין ערך Growth של ההילה כאחוז מהגודל הכולל, וציין את מידת הערפול של ההילה (0 יהיה חד ו-100 יהיה מעורפל).
• אם תרצה שקרני האור יכילו קרניים, בחר Rays וציין את מספר הקרניים, את הקרן הארוכה ביותר (כאחוז מהקרן הממוצעת) ואת ערפול הקרניים (0 יהיה חד ו-100 יהיה מעורפל).
• אם תרצה שקרני האור יכילו טבעות, בחר Rings וציין את הנתיב שבין נקודת המרכז של ההילה (נקודת האחיזה במרכז) לבין נקודת המרכז של הטבעת הרחוקה ביותר (נקודת האחיזה של הקצה), את מספר הטבעות, את הטבעת הגדולה ביותר (כאחוז מהטבעת הממוצעת) ואת הכיוון או הזווית של הטבעות.
