סרגלים, רשתות וקווי עזר

סרגלים מסייעים למקם ולמדוד במדויק אובייקטים בחלון האיור או בלוח יצירה. הנקודה שבה מוצג 0 בכל סרגל נקראת מקור הסרגל.

Illustrator מספק סרגלים נפרדים למסמכים ולמשטחי יצירה. ניתן לבחור רק סרגל אחד מביניהם בכל פעם.

סרגלים כלליים מופיעים בחלק העליון ובצד שמאל של חלון האיור. ברירת המחדל של מקור הסרגל היא בפינה השמאלית העליונה של חלון האיור.

סרגלי משטח יצירה מופיעים בחלק העליון ובצד שמאל של משטח היצירה הפעיל. ברירת המחדל של מקור הסרגל של משטח היצירה היא בפינה השמאלית העליונה של משטח היצירה.

ההבדל בין סרגלי משטח היצירה והסרגלים הכלליים הוא שאם תבחר את סרגלי משטח היצירה, נקודת המקור תשתנה בהתאם למשטח היצירה הפעיל. בנוסף, יכולות להיות נקודות מקור שונות עבור סרגלי משטח היצירה. אם תשנה את מקור הסרגל של משטח היצירה, דוגמאות המילוי באובייקטים במשטחי היצירה לא יושפעו.

ברירת המחדל של נקודת המקור של הסרגלים הכלליים היא בפינה השמאלית העליונה של לוח היצירה הראשון, וברירת המחדל של המקור של סרגלי לוחות היצירה היא בפינה השמאלית העליונה של לוח היצירה התואם.

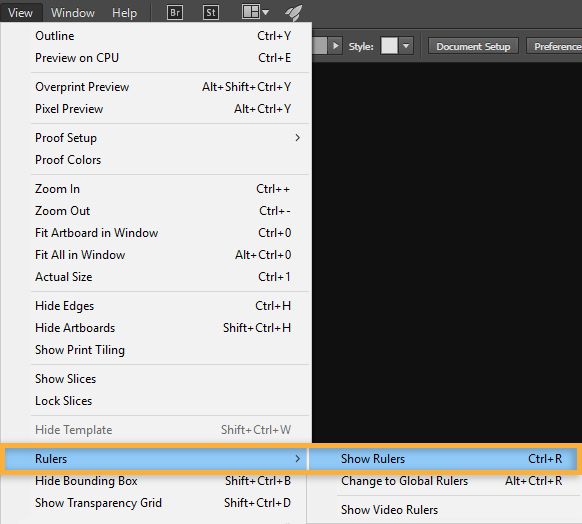

• כדי להציג או להסתיר סרגלים, בחר View > ‏Rulers > ‏Show Rulers או View > ‏Rulers > ‏Hide Rulers.

• כדי לעבור בין סרגלי משטח היצירה והסרגלים הכלליים, בחר View > ‏Rulers > ‏Change to Global Rulers או View > ‏Rulers > ‏Change to Artboard Rulers. סרגלי משטח היצירה מופיעים כברירת מחדל, ולכן האפשרות Change to Global Rulers מופיעה בתת-התפריט Rulers.

• כדי להציג או להסתיר סרגלי וידאו, יש לבחור View > ‏Show Video Rulers או View > ‏Hide Video Rulers.

• כדי לשנות את נקודת ההתחלה של הסרגל, הזיזו את המצביע לפינה השמאלית העליונה שבה נפגשים הסרגלים, וגררו לנקודת ההתחלה החדשה הרצויה של הסרגל.

  בעת הגרירה, צלב דק בחלון ובסרגלים מציין את שינוי מקור הסרגל הכללי.

• כדי לחזור לברירת המחדל של נקודת ההתחלה של הסרגל, יש ללחוץ לחיצה כפולה על הפינה השמאלית העליונה, בנקודת המפגש של הסרגלים.

מערכת הקואורדינטות עוברת לרביע הרביעי, שקודם לכן היה הרביע הראשון. כשעוברים כלפי מטה ב-Illustrator CS5, הערך של ציר y עולה, וכשעוברים ימינה, הערך של ציר x עולה.

כדי לשמור בגרסאות ישנות של Illustrator, הסרגלים הכלליים נשארים במיקום שהוגדר במסמך הישן. עם זאת, אם נקודת המקור לא זזה לפינה השמאלית העליונה, מערכת הקואורדינטות עוברת לרביע הרביעי.

השינוי במערכת הקואורדינטות ובמקור הסרגל אינו משפיע על כתיבת תסריטים, המאפשרת לשמור סקריפטים ישנים. עם זאת, בעת שינוי צורה של אובייקטים באמצעות כתיבת תסריטים, ערכי קואורדינטת y שונים מהערכים שהגדרת בממשק המשתמש של Illustrator. לדוגמה, אם מחילים פעולת תזוזה של Y= +10 נקודות, כדי לחקות את אותה תזוזה בעזרת כתיבת תסריטים יש להחיל שינוי צורה של Y= -10 נקודות.

שינוי יחידת המידה

ברירת המחדל של יחידת מידה ב-Illustrator היא נקודות (נקודה שווה ל- 0.3528 מילימטר). ניתן לשנות את היחידה ש-Illustrator משתמש בה למדידות כלליות, לקווים ולכתב. ניתן לדרוס את יחידת ברירת המחדל בעת הזנת ערכים בתיבות.

• כדי לשנות את יחידת המידה המוגדרת כברירת מחדל, בחרו Edit ‏> Preferences ‏> Units ב-Windows או Illustrator >‏ Preferences >‏ Units ב-macOS ולאחר מכן בחרו יחידות עבור האפשרויות General‏, Stroke ו-Type. אם האפשרות Show Asian Options נבחרה בהעדפות Type, ניתן גם לבחור יחידה מיוחדת לכתב האסייתי.

• כדי להגדיר את יחידת המידה הכללית עבור המסמך הנוכחי בלבד, בחרו File ‏> Document Setup, בחרו File ‏> Document Setup, בחרו את יחידת המידה שבה ברצונך להשתמש מתוך התפריט Units ולחצו על OK.
• כדי לשנות את יחידת המידה בעת הזנת ערך בתיבה, הקלידו אחרי הערך את אחד מהערכים או מהקיצורים הבאים: אינץ', אינצ'ים, מילימטרים, מ"מ, Q, (‏Q אחד שווה ל- 0.25 מ"מ), סנטימטרים, ס"מ, נקודות, p, נק', פיקות, פיקה, פיקסל, פיקסלים ופיקס'.

שימוש ברשת

הרשת מופיעה מאחורי הגרפיקה בחלון ה-illustration. זה לא מודפס.

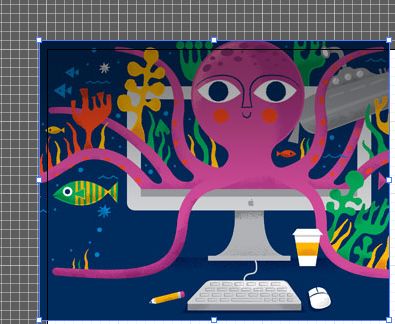

• כדי להציג או להסתיר את הרשת, בחרו View >‏ Show Grid או View >‏ Hide Grid.


• כדי להצמיד עצמים לקווי הרשת, בחרו View >‏ Snap To Grid, בחרו באובייקט שברצונכם להזיז וגררו אותו למיקום הרצוי.

  כשגבולות האובייקט מתקרבים ל-2 פיקסלים מקו רשת, האובייקט נצמד לנקודה.

אם בוחרים View >‏ Pixel Preview,‏ Snap to Grid משתנה ל-Snap to Pixel.

כאשר האפשרות הצמד לרשת מסומנת, Illustrator מציג חיווי חזותי ברור כדי שתדעו בדיוק מתי אובייקטים מיושרים עם הרשת. אתם יכולים גם להצמיד לאובייקטים אחרים גם כאשר ההצמדה לרשת פעילה, מה שמקל על שילוב פריסות מובנות עם עיצוב חופשי.

• כדי לציין את המרווחים בין קווי הרשת, את סגנון הרשת (קווים או נקודות), את צבע הרשת או אם הרשתות יוצגו בחזית הגרפיקה או מאחוריה, בחרו Edit ‏> Preferences ‏> Guides & Grid ב-Windows או Illustrator ‏> Preferences >‏ Guides & Grid ב-macOS.

שימוש בקווי עזר

קווי עזר מסייעים ליישר עצמי גרפיקה וטקסט. ניתן ליצור קווי עזר בסרגל (קווים ישרים אנכיים או אופקיים) ועצמי קווי עזר (אובייקטים וקטוריים שממירים לקווי עזר). בדומה לרשת, גם קווי העזר אינם מודפסים.

ניתן לבחור בין שני סגנונות של קווי עזר – מנוקד ומקווקו – וכן לשנות את צבע קווי העזר לצבעים מוגדרים מראש של קווי עזר או לצבעים שתבחר באמצעות דוגם צבע. כברירת מחדל, קווי עזר אינם נעולים כדי שתוכלו להזיז, לשנות, למחוק או להפוך אותם, אך ניתן לנעול אותם למקומם.

• כדי להציג או להסתיר קווי עזר, בחרו View >‏ Guides >‏ Show Guides או View >‏ Guides >‏ Hide Guides.
• כדי לשנות את ההגדרות של קווי העזר, בחרו Edit >‏ Preferences >‏ Guides & Grid ב-Windows או Illustrator ‏> Preferences >‏ Guides & Grid ב-macOS.
• כדי לנעול קווי עזר, בחרו View ‏> Guides ‏> Lock Guides.

יצירת קווי עזר

הזזה, מחיקה או שחרור של קווי עזר

הצמידו אובייקטים לנקודת קצה, נקודת אמצע או מרכז של אובייקט אחר

בעזרת Smart Guides תוכלו כעת להצמיד ישירות לנקודות מפתח של אובייקט אחר – נקודת קצה, נקודת אמצע, או מרכז. מעכשיו היישור יהיה מהיר ועקבי יותר לאורך כל תהליך העיצוב.

הצמדה לרשת

תוכלו למקם אובייקטים באופן חופשי בתוך תאי הרשת תוך הצמדה לקווי הרשת או לנקודות ההצטלבות. כאשר מצמידים אובייקט לרשת, מופיעים קווי עזר מקווקווים המספקים משוב חזותי ברור. כך היישור הופך לקל ומדויק יותר.

הצמדה לאובייקטים מסובבים

כעת תוכלו ליישר צורות ונתיבים באופן מדויק עםנקודת קצה, נקודת אמצע, או מרכז של כל אובייקט מסובב. Smart Guides מזהים אוטומטית זוויות סיבוב, כך שהיישור שלכם יישאר עקבי בכל זווית.

הצמדת אובייקטים לנקודות עיגון ולקווי עזר

שימוש בקווי עזר חכמים

קווי עזר חכמים הם קווי עזר זמניים לצורכי הצמדה המופיעים כשיוצרים אובייקטים או לוחות יצירה או מטפלים בהם. הם מסייעים ליישר, לערוך ולשנות צורה של אובייקטים או משטחי יצירה יחסית לאובייקטים או משטחי יצירה אחרים, או יחסית לשניהם, בעזרת הצמדה ותצוגת מיקום על ציר X וציר Y וערכי דלתא. ניתן לציין את סוג קווי העזר החכמים והמשוב שמופיעים (כגון תוויות מדידה, סימון עצם או תוויות) בעזרת הגדרת העדפות קווי העזר החכמים.

קווי עזר חכמים מופעלים כברירת מחדל.

הגדרת העדפות של קווי עזר חכמים

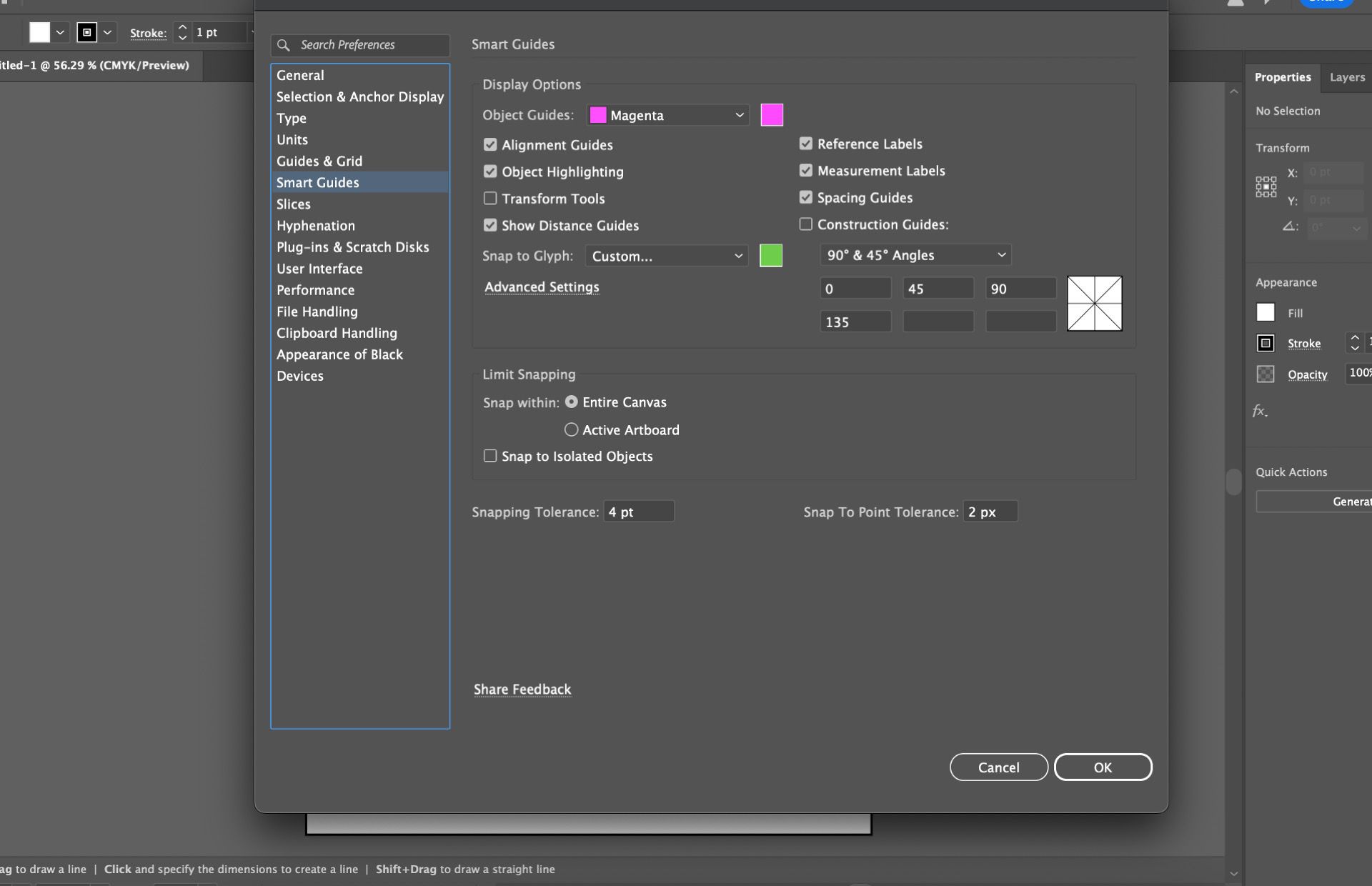

בחרו Edit >‏ Preferences >‏ Smart Guides ‏ב-Windows או Illustrator ‏> Preferences ‏> Smart Guides ב-macOS כדי להגדיר את ההעדפות הבאות:

מציין את צבע קווי העזר.

מציג קווי עזר שנוצרים לאורך המרכז והקצוות של אובייקטים גאומטריים, משטחי יצירה וגלישות. הם נוצרים כשמזיזים אובייקטים או כשמבצעים פעולות כגון ציור צורות בסיסיות, שימוש בכלי Pen ושינוי צורה של אובייקטים.

מציג מידע כשנתיבים מצטלבים וכשהם ממורכזים בנקודת עיגון.

מסמן את האובייקט שמתחת למצביע כשגוררים סביבו. צבע הסימון תואם את צבע השכבה של האובייקט.

מציג מידע עבור כלים רבים (כגון כלי ציור וכלי טקסט) לגבי המיקום של הסמן כשמציבים אותו על נקודת עיגון. בעת יצירה, בחירה, הזזה או שינוי צורה של אובייקטים, מוצג ערך דלתא של X ו-Y מהמיקום המקורי של האובייקט. בעת הקשת Shift כאשר כלי ציור נבחר, מוצג מיקום נקודת ההתחלה.

מציג מידע בעת שינוי גודל, סיבוב והטיה של אובייקטים.

מציג את המרחק בין שני אובייקטים ואת המיקום של אובייקט ביחס ללוח היצירה שלו המוגדר כאב.

מציג קווי עזר המוצגים בעת ציור אובייקטים חדשים. ניתן לציין זוויות רצויות לציור קווי העזר מנקודות העיגון של אובייקט סמוך. ניתן להגדיר עד שש זוויות. הזן זווית בתיבה Angles שנבחרה, או בחר קבוצת זוויות מהתפריט הנפתח Angles. לחלופין, בחר קבוצת זוויות מהתפריט הנפתח ושנה אחד מהערכים בתיבה כדי להתאים אישית קבוצת זוויות. התצוגה המקדימה משקפת את ההגדרות.

האפשרות מגדירה את ההצמדה לגבולות של Smart Guide (קווי עזר חכמים):

• Entire Canvas: האפשרות מחילה את התנהגות ההצמדה בכל בד הציור.
• Active Artboard: האפשרות מגבילה את ההצמדה ללוח היצירה שפעיל כרגע.
• Snap to Isolated Objects: האפשרות מגבילה את ההצמדה לאובייקטים שבמצב בידוד, כדי להבטיח עריכה קפדנית יותר.

מציין במספר נקודות את המרחק שבו יימצא המצביע מאובייקט אחר כדי שקווי עזר חכמים יוכלו לפעול.

בעזרת הגדרות מתקדמות תוכלו לשלוט באופן ההצמדה של האובייקטים על בד הציור

השתמשו בהגדרות מתקדמות החדשות בהעדפות כדי לכוונן בדיוק כיצד אובייקטים מיושרים ונצמדים על בד הציור. תוכלו לאלץ אובייקטים להיצמד לרשת, להציג מדריכים חזותיים בעת הצמדה ועוד. אפשרויות אלה מתאימות את התנהגות ההצמדה של Illustrator לתהליך העבודה שלכם.

הגבלת הצמדה ללוח היצירה הנוכחי ולאובייקטים מבודדים

כעת תוכלו להגביל את ההצמדה לאובייקטים בתוך לוח היצירה הראשי בלבד ולהחיל הצמדה על אובייקטים מבודדים ישירות מלוח Preferences. זה עוזר למנוע יישור בלתי רצוי עם עבודות מחוץ לאזור העבודה שלכם וממקד את העריכות שלכם.

ישרו אובייקטים מהר יותר בעזרת לוח Snapping Quick Access

השתמשו בלוח Snapping Quick Access כדי להפעיל ולהשבית אפשרויות הצמדה מבלי לעזוב את סביבת העבודה שלכם. לוח זה מאפשר לעבור בין Snap to Grid‏, Snap to Pixel‏, Snap to Point‏ ו- Smart Guides ישירות מסרגל ה-Control. תוכלו גם להתאים העדפות כמו Alignment Guides ו-Snap to Glyph לקבלת מיקום מדויק יותר.

שימוש ב-Distance Guides למיקום מדויק

כאשר אתם בוחרים אובייקטים עם הכלים Selection,‏ Direct Selection או Group Selection‏, Distance Guides מציגים מרחקים כדי לעזור לכם למקם אובייקטים במדויק. עבור אובייקטים מקובצים, Distance Guides תמיד מודדים מרחקים עבור הקבוצה כמכלול.

הצגת מרחקים בין שני אובייקטים

הצגת המיקום של אובייקט ביחס ללוח היצירה שלו

אם אתם רוצים לכבות את Distance Guides, נווטו אל Illustrator>‏ Preferences >‏ Smart Guides ‏(ב-macOS) או Edit >‏ Preferences >‏ Smart Guides ‏(ב-Windows) ובטלו את הבחירה של האפשרות Invoke Distance Guides.

ניווט בחלונית Info

השתמש בחלונית Info‏ (Window‏ >‏ Info) לקבלת מידע על האזור שמתחת למצביע ועל אובייקטים שנבחרו.

• כשאובייקט נבחר וכלי הבחירה פעיל, החלונית Info מציגה את קואורדינטות x ו- y של האובייקט, את הרוחב (ר), והגובה (ג) שלו. ערכי הרוחב והגובה מושפעים מהאפשרות Use Preview Bounds בכרטיסייה General בתיבת הדו-שיח Preferences. כשבוחרים את האפשרות Use Preview Bounds‏, Illustrator כולל את רוחב הקו (ותכונות אחרות, כגון הצללות) במידות האובייקט. כשמבטלים את הסימון באפשרות Use Preview Bounds‏, Illustrator מודד רק את המידות שמגדיר הנתיב הווקטורי של האובייקט.

• כשמשתמשים בכלי Pen או בכלי Gradient, או כשמזיזים בחירה, החלונית Info מציגה את השינוי ב- x (ר), את השינוי ב- y (ג), את המרחק (מ), ואת הזווית  במהלך הגרירה.

• כשמשתמשים בכלי Zoom, החלונית Info מציגה את מקדם ההגדלה ואת הקואורדינטות x ו- y לאחר שחרור לחצן העכבר.

• כשמשתמשים בכלי Scale, החלונית Info מציגה את אחוז השינוי ברוחב (ר) ובגובה (ג) ואת הרוחב (ר) והגובה (ג) החדשים בתום שינוי הגודל. כשמשתמשים בכלים Rotate או Reflect, החלונית Info מציגה את הקואורדינטות של מרכז העצם ואת זווית הסיבוב  או השיקוף .

• כשמשתמשים בכלי Shear, החלונית Info מציגה את הקואורדינטות של מרכז העצם, את זווית ציר ההטיה , ואת דרגת ההטיה .

• כשמשתמשים בכלי Paintbrush, החלונית Info מציגה את קואורדינטות x ו- y ואת שם המברשת הנוכחית.

• בחרו Show Options מתפריט הלוח או לחצו על החץ הכפול בכרטיסיית הלוח, כדי להציג ערכים לצבעי המילוי והקו של האובייקט שנבחר ואת השם של דוגמת המילוי, מעבר הצבע או רשת הצבע שהוחלו על האובייקט שנבחר.
