החלונית Stroke ‏(Window > Stroke) משמשת לקביעה של צורת הקו (אחיד או מקווקו), סדר הקווקווים והתאמות אחרות שלהם (אם יש קווקו), את משקלו, את היישור שלו, את גבול החידוד, את ראשי החץ, את פרופילי הרוחב, את הסגנונות של חיבורי הקו והכיפות שלו.

ניתן להחיל אפשרויות קו על אובייקט שלם, או להשתמש בקבוצות Live Paint ולהחיל קווים שונים על קצוות שונים של האובייקט.

המדריך דייב קרוס של Layers Magazine‏ מראה לך כיצד להחיל מילוי ומשיחה ב-Illustrator, וכמה קיצורי דרך שימושיים לעבודה עם מילוי ומשיחות בערכת הלימוד הזו.

יצירת משיחות בעלות רוחב משתנה

הכלי Width שנמצא בסרגל הכלים מאפשר לך ליצור משיחה בעלת רוחב משתנה, ושמירת הרוחב המשתנה כפרופיל שניתן להחיל על משיחות אחרות. כעת תוכל להתאים או להרחיב את משיכות הרוחב המשתנה בקלות עם פחות נקודות עוגן שכן Illustrator מחיל נתיבים פשוטים על משיכות.

כאשר אתה מרחף עם העכבר מעל משיחה בעזרת הכלי Width, יהלום חלול מופיע בנתיב עם ידיות אחיזה. באפשרותך להתאים את רוחב הקו, להזיז את נקודת הרוחב, להכפיל את נקודת הרוחב ולמחוק אותה. עבור משיחות מרובות, הכלי Width מתאים רק את המשיחה הפעילה. אם ברצונך להתאים משיחה, ודא שאתה בוחר אותה כמשיחה הפעילה בחלונית Appearance.

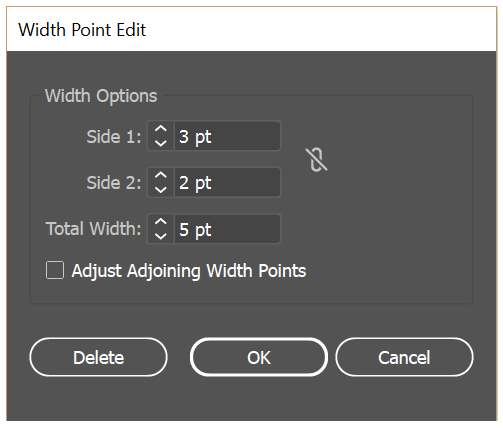

כדי ליצור או לשנות נקודת רוחב באמצעות תיבת הדו-שיח Width Point Edit, יש ללחוץ פעמיים על המשיחה באמצעות הכלי Width ולשנות את הערכים עבור נקודת הרוחב. במקרה של סימון התיבה Adjust Adjoining Width Points, השינויים בנקודת הרוחב שנבחרה ישפיעו גם על נקודות הרוחב הסמוכות.

לבחירה אוטומטית של תיבת הסימון Adjust Adjoining Width Points, יש להחזיק את Shift וללחוץ פעמיים על נקודת הרוחב. הכלי Width מבחין בין נקודות רוחב רציפות ולא רציפות תוך התאמת הרוחב המשתנה.

ליצירת נקודת רוחב בלתי רציפה, יש לבצע את הפעולות הבאות:

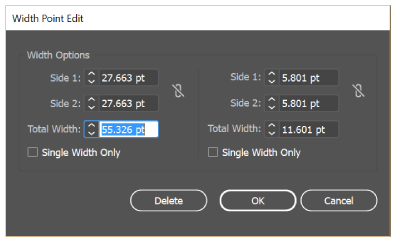

עבור נקודות בלתי רציפות, תיבת הדו-שיח Width Point Edit מציגה את שתי הקבוצות של ערכי הרוחב הצדדי.

פקדי הכלי Width

יש לבצע אחת מהפעולות הבאות:

• לגרור את ידיות האחיזה כלפי חוץ או כלפי פנים, כדי להתאים את רוחב המשיחה במיקום זה בנתיב. נקודות רוחב שנוצרות בפינה או בנקודת עיגון שנבחרה באופן ישיר, נשארות צמודות לנקודת העיגון במהלך עריכה רגילה של הנתיב.
• כדי לשנות את מיקום נקודת הרוחב, גרור את הנקודה לאורך הנתיב.
• לבחירת נקודות רוחב מרובות, הקש Shift תוך כדי לחיצה. בתיבת הדו-שיח Width Point Edit, ציין ערכים עבור Side 1 ו-Side 2 של נקודות מרובות. כל התאמה שמתבצעת בנקודות הרוחב משפיעה על כל נקודות הרוחב שנבחרו.
• להתאמה גורפת של משקל המשיחה עבור כל נקודות הרוחב, יש לציין את משקל המשיחה ברשימה הנפתחת Weight של החלונית Stroke.

שמירת פרופילי רוחב

לאחר הגדרת רוחב המשיחה, יש לשמור את פרופיל הרוחב המשתנה דרך החלונית Stroke, החלונית Control או החלונית Properties.

יש לבצע אחת מהפעולות הבאות:

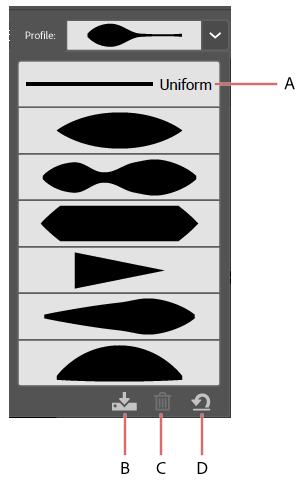

• כדי להחיל פרופילי רוחב על נתיבים נבחרים, בחר בהם מהרשימה הנפתחת Width Profile בחלונית Control או בחלונית Stroke. כאשר משיחה ללא רוחב משתנה נבחרת, הרשימה מציגה את האפשרות Uniform. לבחור באפשרות Uniform להסרת פרופיל הרוחב המשתנה מאובייקט.
• לשחזור פרופיל הרוחב שהוגדר כברירת מחדל, יש ללחוץ על הלחצן Reset Profiles בתחתית הרשימה הנפתחת Profile.

החלת פרופיל רוחב משתנה על משיחה תציין אותה בכוכבית (*) בחלונית Appearance.

עבור מברשות Art ו-Pattern, האפשרות Width Points/Profile נבחרת אוטומטית עבור גודל בתיבת הדו-שיח Stroke Options לאחר עריכת נתיב מברשת בעזרת הכלי Variable Width או החלת קביעה מוגדרת מראש של Width Profile. להסרת שינויים של פרופיל רוחב, יש לבחור את האפשרות Fixed עבור גודל או את אחד מערוצי הנתונים של הלוח הגרפי, כגון Pressure, כדי לשחזר את האפשרויות של נתוני הלוח הגרפי.

יצירת קווים מנוקדים או מקווקווים

ניתן ליצור קו מנוקד או מקווקו באמצעות עריכת תכונות המשיחה של אובייקט.

שינוי כיפות או חיבורים של קו

כיפה היא קצה של קו פתוח; חיבור הוא נקודה שבה קו ישר משנה את כיוונו (יוצר פינה). ניתן לשנות את הכיפות והחיבורים של קו באמצעות שינוי תכונות הקו של האובייקט.

הוספת ראשי חצים

ב-Illustrator, באפשרותך לגשת לראשי חצים דרך החלונית Stroke ולשייך פקדים כדי להתאים את הגודל. ראשי חצים המוגדרים כברירת מחדל זמינים מהרשימה הנפתחת Arrowheads בחלונית Stroke. באמצעות החלונית Stroke, באפשרותך גם להחליף בקלות ראשי חצים.

באפשרותך לשנות את גודל הקצה העליון והתחתון של ראשי החצים באופן עצמאי, באמצעות האפשרות Scale. אם ברצונך לקשר את ההתחלה והסיום של קנה המידה של ראשי החצים, לחץ על הסמל Link Start and End of Arrowheads Scales, הסמוך לאפשרות Scale.

באפשרותך גם להתאים את הנתיב כדי ליישר את החלק העליון או התחתון של ראש החץ, באמצעות אפשרויות Align. האפשרויות הן:

• הרחבת קצה עליון של חץ מעבר לסוף הנתיב

• הצבת קצה עליון של חץ בסוף הנתיב

  הערה: להסרת ראשי חצים מאובייקטים, יש לבחור את אפשרות ראש החץ None מהרשימה הנפתחת.

התאמה אישית של ראשי חצים

כדי להגדיר ראשי חצים מותאמים אישית, יש לפתוח את הקובץ Arrowheads.ai שנמצא תחת ShowPackageContent\Required\Resources\<אזור>\‎‎ (עבור Mac) ותחת ‎\Support Files\Required\Resources\<אזור>‎\‎‎ (עבור Windows). יש לבצע את ההוראות בקובץ ליצירת ראשי חצים מותאמים אישית.

יש לשים את הקובץ Arrowheads.ai המעודכן כאן: <Illustrator home>\Plug-ins\ ולהימנע מהחלפת הקובץ Arrowheads.ai הקיים.
