Rysowanie segmentów linii prostych przy pomocy narzędzia Pióro

Najprostsza ścieżka, jaką można narysować przy pomocy narzędzia Pióro, to linia prosta. Rysuje się ją klikając narzędzie Pióro w celu utworzenia dwóch punktów kontrolnych. Każde kolejne kliknięcie powoduje tworzenie ścieżki złożonej z kolejnych segmentów linii prostych, połączonych z punktem narożnym.

Rysowanie linii prostych narzędziem Pióro
Klikanie narzędzia Pióro tworzy segmenty prostych.

  1. Wybierz narzędzie Pióro.
  2. Umieść kursor narzędzia Pióro w punkcie początku segmentu prostej i kliknij, aby zdefiniować pierwszy punkt kontrolny (nie przeciągaj).

    Uwaga:

    Pierwszy rysowany segment nie będzie widoczny, dopóki nie kliknie się drugiego punktu kontrolnego. (Wybierz opcję Gumowa nić w programie Photoshop, aby wstępnie zapoznać się z segmentami ścieżki). Pojawienie się linii kierunkowych oznacza, że przypadkowo przeciągnięto narzędziem Pióro; wybierz polecenie Edycja > Cofnij i kliknij jeszcze raz.

  3. Kliknij ponownie punkt, który ma być punktem końcowym segmentu (aby ograniczyć kąt segmentu do wielokrotności 45°, należy kliknąć klawisz Shift).
  4. Kontynuując klikanie można wskazać punkty kontrolne dla kolejnych segmentów prostych.

    Ostatni dodany punkt kontrolny ma zawsze postać wypełnionego kwadratu, co oznacza, że jest zaznaczony. Dodanie nowych punktów kontrolnych powoduje, że dotychczasowe punkty kontrolne stają się puste i odznaczone.

  5. Aby zakończyć rysowanie ścieżki, wykonaj jedną z następujących czynności:
    • Aby zamknąć ścieżkę, umieść kursor narzędzia Pióro nad pierwszym (pustym) punktem kontrolnym. Obok poprawnie ustawionego kursora narzędzia Pióro  pojawia się małe kółko. Kliknij lub przeciągnij, aby zamknąć ścieżkę.

    Uwaga:

    Aby zamknąć ścieżkę w programie InDesign, można także zaznaczyć obiekt i wybrać polecenie Obiekt > Ścieżki > Zamknij ścieżkę.

    • Aby pozostawić ścieżkę otwartą, kliknij z wciśniętym klawiszem Ctrl (Windows) lub Command (Mac OS) gdziekolwiek poza obiektami.

      Aby pozostawić ścieżkę otwartą, można także wybrać inne narzędzie. Inna metoda to wybranie polecenia Zaznacz > Odznacz w programie Illustrator lub polecenia Edytuj > Odznacz wszystko w programie InDesign. W programie InDesign lub Illustrator można po prostu nacisnąć klawisz Enter lub Return, aby pozostawić ścieżkę otwartą.

Rysowanie krzywych przy pomocy narzędzia Pióro

Krzywą tworzy się poprzez dodanie punktu kontrolnego w miejsce, gdzie krzywa zmienia kierunek i przeciągnięcie linii kierunkowych, które nadają jej kształt. Długość i kąt linii kierunkowych określa kształt krzywej.

Krzywe łatwiej będzie edytować, a system szybciej będzie je wyświetlać i drukować, jeżeli zostaną narysowane przy użyciu jak najmniejszej liczby punktów kontrolnych. Użycie zbyt wielkiej liczby punktów może również wprowadzić na krzywej niepożądane wybrzuszenia. Należy raczej korzystać ze znacznie od siebie oddalonych punktów kontrolnych, a kształt krzywej kontrolować poprzez dostosowywanie długości i kąta linii kierunkowych.

  1. Wybierz narzędzie Pióro.
  2. Umieść kursor narzędzia Pióro w miejscu, w którym chcesz rozpocząć rysowanie krzywej i przytrzymaj przycisk myszy.

    Pojawi się pierwszy punkt kontrolny, a kursor narzędzia Pióro zmieni kształt na grot strzałki. (W programie Photoshop kursor zmienia się tylko wtedy, gdy rozpocznie się przeciąganie).

  3. Przeciągnij kursor, aby określić pochylenie tworzonego segmentu krzywej i zwolnij przycisk myszy.

    Zwykle linię kierunkową przedłuża się o jedną trzecią odległości do następnego punktu kierunkowego, który planujemy narysować. (Dopasowanie jednej lub dwóch stron linii kierunkowych może być przeprowadzone później).

    Aby ograniczyć pracę narzędzia do wielokrotności kąta 45°, przytrzymaj klawisz Shift.

    Rysowanie pierwszego punktu krzywej
    Rysowanie pierwszego punktu krzywej

    A. Wybieranie pozycji narzędzia Pióro B. Rozpoczęcie przeciągania (wciśnięty przycisk myszy) C. Przeciąganie w celu wydłużenia linii kierunkowych
  4. Umieść narzędzie Pióro w miejscu, gdzie segment krzywej ma się kończyć, a następnie wykonaj jedną z następujących czynności:
    • Aby utworzyć krzywą w kształcie litery „C”, należy przeciągnąć kursor w kierunku przeciwnym do poprzedniej linii kierunkowej. Następnie trzeba zwolnić przycisk myszy.

    Rysowanie drugiego punktu krzywej
    Rysowanie drugiego punktu krzywej

    A. Rozpoczynanie przesuwania drugiego punktu gładkiego B. Odsuwanie od poprzedniej linii kierunkowej, tworzenie krzywej w kształcie litery C C. Efekt po zwolnieniu przycisku myszy

    • Aby utworzyć krzywą w kształcie S, należy przeciągnąć w tym samym kierunku, co poprzednia linia kierunkowa. Następnie trzeba zwolnić przycisk myszy.

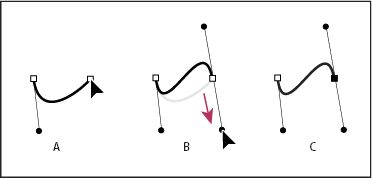

    Rysowanie krzywej w kształcie litery S
    Rysowanie krzywej w kształcie litery S

    A. Rozpoczynanie przesuwania nowego punktu gładkiego B. Przesuwanie w tym samym kierunku co poprzednia linia kierunkowa, tworzenie krzywej w kształcie litery S C. Efekt po zwolnieniu przycisku myszy

    Uwaga:

    (Tylko Photoshop) Aby ostro zmienić kierunek krzywej, należy zwolnić przycisk myszy, nacisnąć klawisz Alt (Windows) lub Option (Mac OS) i przeciągnąć punkt kierunkowy w kierunku krzywej. Następnie zwolnij klawisz Alt (Windows) lub Option (Mac OS) i przycisk myszki, przesuń kursor w miejsce planowanego zakończenia segmentu i przeciągnij go w przeciwnym kierunku, aby zakończyć segment krzywej.

  5. Kontynuowanie przeciągania narzędzia Pióro z różnych miejsc pozwoli utworzyć serię punktów gładkich. Należy zauważyć, że punkty kontrolne umieszcza się na początku i na końcu każdej krzywej, a nie na czubku krzywej.

    Uwaga:

    Aby oddzielić linie kierunkowe od punktu kontrolnego, należy przeciągać je z wciśniętym klawiszem Alt (Windows) lub Option (Mac OS).

  6. Aby zakończyć rysowanie ścieżki, wykonaj jedną z następujących czynności:
    • Aby zamknąć ścieżkę, umieść kursor narzędzia Pióro nad pierwszym (pustym) punktem kontrolnym. Obok poprawnie ustawionego kursora narzędzia Pióro  pojawia się małe kółko. Kliknij lub przeciągnij, aby zamknąć ścieżkę.

    Uwaga:

    Aby zamknąć ścieżkę w programie InDesign, można także zaznaczyć obiekt i wybrać polecenie Obiekt > Ścieżki > Zamknij ścieżkę.

    • Aby pozostawić ścieżkę otwartą, kliknij z wciśniętym klawiszem Ctrl (Windows) lub Command (Mac OS) gdziekolwiek poza obiektami.

      Aby pozostawić ścieżkę otwartą, można także wybrać inne narzędzie. Inna metoda to wybranie polecenia Zaznacz > Odznacz w programie Illustrator lub polecenia Edytuj > Odznacz wszystko w programie InDesign.

Zmiana położenia punktów kontrolnych podczas rysowania

  1. Aby zmienić położenie punktu kontrolnego, należy kliknąć punkt kontrolny i, trzymając wciśnięty przycisk myszy oraz przytrzymując klawisz spacji, przeciągnąć go.

Kończenie rysowania ścieżki

Zakończ rysowanie ścieżki na jeden z następujących sposobów:

  1. Aby zamknąć ścieżkę, należy umieścić kursor narzędzia Pióro nad pierwszym (pustym) punktem kontrolnym. Obok poprawnie ustawionego kursora narzędzia Pióro  pojawia się małe kółko. Kliknij lub przeciągnij, aby zamknąć ścieżkę.

    Uwaga:

    Aby zamknąć ścieżkę w programie InDesign, można także zaznaczyć obiekt i wybrać polecenie Obiekt > Ścieżki > Zamknij ścieżkę.

  2. Aby pozostawić ścieżkę otwartą, kliknij z wciśniętym klawiszem Ctrl (Windows) lub Command (Mac OS) gdziekolwiek poza obiektami.

Aby pozostawić ścieżkę otwartą, można także wybrać inne narzędzie. Inna metoda to wybranie polecenia Zaznacz > Odznacz w programie Illustrator lub polecenia Edytuj > Odznacz wszystko w programie InDesign. W programie InDesign można po prostu nacisnąć klawisz Enter lub Return, aby pozostawić ścieżkę otwartą.

Rysowanie linii prostych i krzywych

  1. Aby utworzyć segment prostej przy pomocy narzędzia Pióro, kliknij punkty narożne w dwóch miejscach.
  2. Umieść narzędzie Pióro nad wybranym punktem końcowym. W programach Illustrator i InDesign pojawia się ikona konwersji punktu kontrolnego obok znajdującego się we właściwym położeniu narzędzia Pióro (w programie Photoshop, obok narzędzia Pióro pojawia się mała linia przekątna lub ukośnik). Aby ustawić pochylenie segmentu krzywej, który zostanie za moment narysowany, kliknij punkt kontrolny i przeciągnij pojawiającą się linię kierunkową.
    Rysowanie segmentu prostej, za którym następuje segment krzywej
    Rysowanie segmentu prostej, za którym następuje segment krzywej (część 1)

    A. Zakończenie tworzenia segmentu prostej B. Umieszczenie narzędzia Pióro nad punktem końcowym (ikona Konwersji punktu pojawia się tylko w programach Illustrator i InDesign) C. Przeciąganie punktu kierunkowego
  3. Umieść końcówkę pióra w miejscu, gdzie ma się znaleźć następny punkt kontrolny. Następnie kliknij (i przeciągnij, w razie potrzeby) nowy punkt kontrolny, aby zakończyć rysowanie krzywej.
    Rysowanie segmentu prostej, za którym następuje segment krzywej
    Rysowanie segmentu prostej, za którym następuje segment krzywej (część 2)

    A. Wybieranie pozycji narzędzia Pióro B. Przeciąganie linii kierunkowej C. Nowy segment krzywej został zakończony

Rysowanie krzywych i linii prostych

  1. Używając narzędzia Pióro przeciągnij kursorem, aby utworzyć pierwszy punkt gładki segmentu krzywej, a następnie zwolnij przycisk myszy.
  2. Przemieść narzędzie Pióro do miejsca, gdzie ma się kończyć segment krzywej. Przeciągnij w celu zakończenia krzywej, a następnie zwolnij przycisk myszy.
    Segment krzywej, za którym następuje segment prostej
    Rysowanie segmentu krzywej, za którym następuje segment prostej (część 1)

    A. Zakończono tworzenie pierwszego punktu gładkiego segmentu krzywej; narzędzie Pióro znajduje się nad punktem końcowym B. Przeciąganie w celu zakończenia rysowania krzywej
  3. Umieść narzędzie Pióro nad wybranym punktem końcowym. Jeżeli narzędzie Pióro zostało umieszczone prawidłowo, obok jego kursora pojawi się ikona konwersji punktu kontrolnego. Kliknij punkt kontrolny, aby dokonać konwersji punktu gładkiego na punkt narożny.
  4. Ustaw kursor narzędzia Pióro w miejscu planowanego zakończenia segmentu prostej i kliknij, aby zakończyć jego tworzenie.
    Segment krzywej, za którym następuje segment prostej
    Rysowanie segmentu krzywej, za którym następuje segment prostej (część 2)

    A. Umieszczenie narzędzia Pióro nad punktem końcowym B. Kliknięcie punktu końcowego C. Kliknięcie następnego punktu narożnego

Rysowanie dwóch segmentów krzywych połączonych punktem narożnym

  1. Wybierz narzędzie Pióro i przeciągnij, aby utworzyć pierwszy punkt gładki segmentu krzywej.
  2. Zmień położenie narzędzia Pióro i przeciągnij, aby utworzyć krzywą z drugim punktem gładkim. Następnie, naciśnij i przytrzymaj klawisz Alt (Windows) lub Option (Mac OS), a potem przeciągnij linię kierunkową w kierunku jej przeciwnego końca, aby ustawić pochylenie kolejnej krzywej. Zwolnij klawisz i przycisk myszy.

    Nastąpi proces konwersji punktu gładkiego na punkt narożny przez rozdzielenie linii kierunkowych.

  3. Przenieś narzędzie Pióro w miejsce, gdzie ma się kończyć drugi segment krzywej, a następnie przeciągnij nowy punkt gładki, aby zakończyć rysowanie drugiego segmentu krzywej.
Rysowanie dwóch krzywych
Rysowanie dwóch krzywych

A. Przeciąganie nowego punktu gładkiego B. Naciskanie klawisza Alt/Option, aby rozdzielić linie kierunkowe podczas przeciągania i przemieszczania linii kierunkowej w górę C. Rezultat po zmianie położenia i przeciągnięciu po raz trzeci
