Mäta 3D-objekt i PDF-filer

Lär dig hur du använder 3D-mätningsverktyget för att mäta 3D-modeller i PDF-filer genom att skapa mått mellan punkter eller kanter på modellen.

Innan du börjar

Vi lanserar en ny, mer intuitiv produktupplevelse. Om skärmen som visas här inte matchar produktgränssnittet väljer du hjälp för din nuvarande upplevelse.

I den nya upplevelsen visas verktygen till vänster på skärmen.

Mät 3D-objekt

3D-mätningsverktyget har stöd för fyra olika typer av mätningar: vinkelrätt avstånd mellan två raka kanter, linjärt avstånd mellan två punkter, radien för cirkulära kanter samt vinkeln mellan två kanter (eller tre punkter).

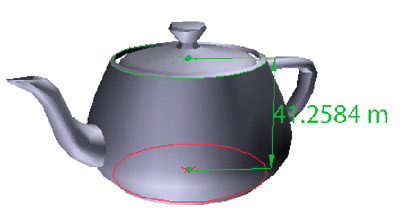

3D-mätning, visa
3D-mätning, visa

  1. För att mäta en 3D-modell i en PDF-fil måste du välja 3D-modellen för att återge den till verktyg.

  2. Öppna 3D-verktygsfältet genom att högerklicka på 3D-objektet och välj Visa verktygsfält. Om verktygsfältet 3D har ställts in för konsoliderade verktyg välj 3D-mätningsverktyget på popup-menyn intill Navigeringsverktyget.

  3. Välj 3D-mätningsverktyg ikonen som dyker upp på 3D-verktygsfältet. Detta aktiverar Fästfunktioner och Mätningstyper.

  4. Välj de alternativ du vill ha i verktygsfältet Fästfunktioner och Mätningstyper.

  5. Högerklicka på modellbakgrunden och ändra alternativen efter behov. Håll paletten 3D-mätningsverktyg öppen.

  6. Mät 3D-modellen.
    • För att mäta avståndet mellan två positioner på 3D-modellen väljer du startpunkten och flyttar sedan pekaren till antingen en annan plats eller en kant.
    • Om du vill mäta omkretsen för en rund form placerar du pekaren över formens kant tills en cirkel dyker upp och klicka sedan en gång.
    • För att skapa och tillämpa en kommentar på mätningen högerklickar du på objektbakgrunden och välj Ändra markeringsetikett. Ange en markeringsetikett och mät sedan 3D-modellen enligt beskrivningen ovan. Klicka en gång för att ange slutpunkten och klicka sedan igen för att ange platsen för mätning och etikett.
    • Om du vill spara en mätning som en kommentar väljer du Handverktyget, högerklickar på mätningen och välj sedan Konvertera till kommentar.
    • FöR ATT stoppa en mätning högerklicka på 3D-modellen och välj Avbryt mätning.
    • Om du vill radera en mätningsmarkering välj den med 3D-mätningsverktyget och tryck sedan på Radera.
    Obs!

    För att lära dig hur du roterar, panorerar, zoomar och fäster medan du mäter högerklickar du på modellen och väljer Navigeringstips för 3D-mätningar.

Alternativ för Fäst aktiverar på paletten 3D- mätningsverktyg

3D-fäste mot kantslutpunkter

Fäster mot hela kanten.

3D fäste mot linjära kanter

Fäster mot ett rakt linjesegment i en kant.

3D fäste mot radiella kanter

Fäster mot en omkrets.

3D fäste mot siluetter

Fäster mot den synliga kanten hos en del, till exempel sidan på en cylinder.

3D-fäste mot plana ytor

Fäster mot det geometriska planet som utgör en yta hos delen.

Alternativ för Mätningstyper på paletten 3D-mätningsverktyg

3D-mätning från punkt till punkt



Mäter avståndet mellan två positioner i 3D-modellen. Klicka för att ange en startpunkt och klicka sedan på en annan plats för att ange en slutpunkt eller kant.

vinkelrät 3D-dimension

Mäter avståndet mellan två kanter vinkelrätt mot startkanten.

3D radiell dimension



Mäter radien på den plats där du klickar.

3D-vinkelmätning

Mäter vinkeln mellan två kanter.

Inställningar för enheter och markeringar

För att använda mätningsverktygen Enheter och Markering välj 3D-mätningsverktyget och högerklicka sedan inuti 3D-modellen. Gå sedan till Preferenser för att hitta följande:

Definiera modellenheter

Väljs för att ändra måttenheter.

Aktivera visning av koordinat

Visar eller döljer koordinaterna för musmarkörens plats i fönstret Mätningsinformation Windows.

Ändra markeringsetikett

Skriv texten som ska visas tillsammans med mätningen, både i 3D-modellområdet och på panelen Kommentarer. (Inte tillgänglig om Mätningsmarkering inte har valts.)

Inaktivera måttmarkeringar

Väljs när du vill ta mått i en modell men inte lägga till dem i dokumentet. Måtten är bara synliga medan den aktuella mätningen är aktiv. Om du börjar en ny mätning eller byter verktyg försvinner markeringen.

Fäst inte till 3D-innehåll

Inaktiverar möjligheten att fästa insättningspunkten mot ett förmodat mål. Välj detta alternativ om du vill förbättra prestanda när du arbetar med en stor modell. Gå tillbaka till Fäst till 3D-innehåll för att få en exakt mätning i 3D-objekt.

Navigeringstips för 3D-mätning

Öppnar en dialogruta som visar kortkommandon för flera navigeringskommandon. Du kan använda kortkommandona medan du mäter.

Inställningar

Öppnar dialogrutan med inställningar för 3D-mätning.

Dölj/visa fönstret för mätningsinformation

Window fönstret Mätningsinformation visar modellens inställningar för Enheter och Markeringar. Väljs för att ta bort fönstret från modellfönstret.

Dölj/visa mätningsverktygsfält

Tar bort/visar paletten 3D-mätningsverktyg.

Mätningsinställningar

Ändra inställningarna för 3D-mätningar för att ange hur 3D-data ska mätas. För att komma åt dessa alternativ tryck på Kommando + K för att öppna Preferenser och gå till panelen Mätning (3D).

Obs!

I Adobe Acrobat Reader gäller dessa inställningar PDF-filer där kommentarer är aktiverade.

Använd skala och enheter från modell (när det finns)

Använder modellenheterna (om det finns några) som genereras från original-3D-modellen vid mätningen. Avmarkera det här alternativet om du vill ange måttenheter manuellt. Inställningen kan ändras på paletten 3D-mätningsverktyg.

Använd standard visningsenheten

Använder måttenheter som du anger här i stället för måttenheterna i 3D-modellen.

Signifikanta siffror att visa

Anger maximalt antal siffror i mätvärdet.

3D-mätning – linjefärg

Anger färgen för den linje som visas när du klickar eller drar för att mäta ett objekt.

Mät feedbackstorlek

Anger textstorlek för visning av mätning.

Vinkelräta mätningar visas i

Anger enheter som antingen grader eller radianer.

Cirkelmätningar visade som

Anger om diametern eller radien mäts för cirkulära delar.

Visa cirkel för radiell mätning

Visar den omkrets som kopplats till den radiella mätningen.

Inställningar för Fäst mot 3D-innehåll

Aktiverar fästfunktionen och anger om den ska fästa mot punkter, bågar, silhuettkanter eller ytor. Känslighet anger hur nära ett objekt pekaren måste vara för att mätlinjen ska fästa. För fästtipsfärg, ange färgen för fästlinjen som visas när du håller pekaren över 3D-objektet.
