Pravítka, mřížky a vodítka

Pravítka umožňují přesně umístit a změřit objekty v okně ilustrace nebo na kreslicím plátně. Místo, kde je na pravítkách 0 (nula), se nazývá počátek pravítek (nebo také počátek souřadnic).

Aplikace Illustrator nabízí samostatná pravítka pro dokumenty a kreslicí plátna. Současně lze vybrat pouze jedno z těchto pravítek.

Globální pravítka se zobrazují na horní a levé straně okna ilustrace. Výchozí počátek pravítek je v levém horním rohu okna ilustrace.

Pravítka kreslicího plátna se zobrazí v horní a levé části aktivního kreslicího plátna. Výchozí počátek pravítek kreslicího plátna je v levém horním rohu kreslicího plátna.

Rozdíl mezi pravítky kreslicího plátna a globálními pravítky spočívá v tom, že zvolíte-li pravítka kreslicího plátna, změní se počáteční bod podle aktivního kreslicího plátna. Navíc lze pro pravítka kreslicích pláten používat rozdílné počáteční body. Pokud nyní změníte počáteční bod pravítka kreslicího plátna, výplně objektu vzorkem na kreslicím plátnu se nezmění.

Výchozí původní bod globálního pravítka se nachází v levém horním rohu prvního kreslicího plátna a výchozí původní bod pro pravítka kreslicího plátna v levém horním rohu odpovídajícího kreslicího plátna.

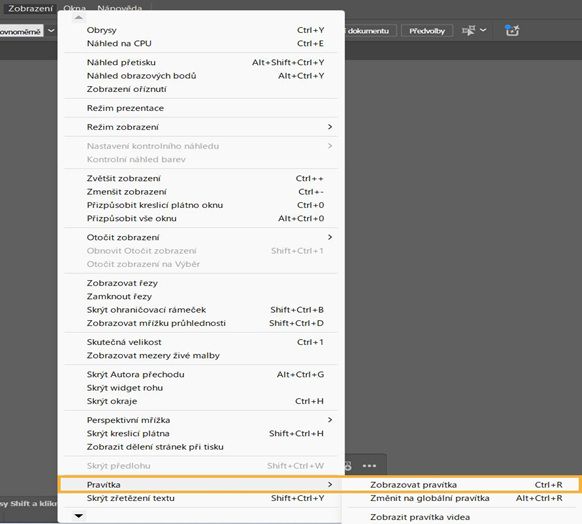

• Pokud budete chtít pravítka zobrazit nebo skrýt, vyberte možnost Zobrazení > Pravítka > Zobrazovat pravítka nebo Zobrazení > Pravítka > Skrýt pravítka.

• K přepínání mezi pravítky kreslicího plátna a globálními pravítky slouží nabídka Zobrazení > Pravítka > Změnit na globální pravítka nebo Zobrazení > Pravítka > Změnit na pravítka kreslicího plátna. Pravítka kreslicího plátna jsou ve výchozím nastavení viditelná a možnost Změnit na globální pravítka je proto uvedena v dílčí nabídce Pravítka.

• Chcete-li zobrazit nebo skrýt pravítka videa, zvolte položky Zobrazení > Zobrazovat pravítka videa nebo Zobrazení > Skrýt pravítka videa.

• Chcete-li změnit počátek pravítek, přesuňte ukazatel do levého horního rohu, kde se protínají pravítka, a pak táhněte ukazatel do místa, kam chcete umístit nový počátek pravítek.

  Při tažení se v okně a na pravítkách objeví zaměřovací kříž, který označuje měnící se počátek globálního pravítka.

• Chcete-li obnovit výchozí počátek pravítek, poklepejte na levý horní roh, kde se pravítka protínají.

Systém souřadnic byl přesunut do čtvrtého kvadrantu, přičemž dříve byl v prvním kvadrantu. Pokud se tedy v aplikaci Illustrator CS5 posunujete směrem dolů, hodnota na ose Y stoupá. Pokud se posunujete směrem doprava, hodnota na ose X stoupá.

Chcete-li uložit soubor pro starší verze aplikace Illustrator, globální pravítka zůstanou v poloze nastavené ve starém dokumentu. I když se počáteční bod nepřesune doleva nahoru, systém souřadnic se přesune do čtvrtého kvadrantu.

Změna systému souřadnic a počátku pravítka nebude uplatněna ve skriptech. Tak zůstanou staré skripty zachovány. Pokud však transformujete objekty pomocí skriptů, budou se souřadnice osy Y lišit od hodnot nastavených v rozhraní aplikace Illustrator. Pokud například použijete operaci přesunutí Y = + 10 bodů, za účelem napodobení stejného pohybu se skriptem použijte transformaci Y = − 10 bodů.

Změna jednotek měření

Výchozí jednotkou měření v aplikaci Illustrator jsou body (jeden bod se rovná 0,3528 milimetru). Můžete změnit jednotky, které Illustrator používá pro všeobecná měření, tahy a text. Při zadávání hodnot do polí můžete použít jiné než výchozí jednotky.

• Chcete-li změnit výchozí jednotky měření, zvolte položky Úpravy > Předvolby > Jednotky (Windows) nebo Illustrator > Předvolby > Jednotky (MacOS), a pak vyberte jednotky pro možnosti Všeobecné, Tahy a Text. Pokud je v předvolbách Text vybraná možnost Zobrazit asijské volby, můžete také vybrat specifické jednotky pro asijský text.

• Chcete-li nastavit obecnou měrnou jednotku pouze pro aktuální dokument, zvolte Soubor > Nastavení dokumentu, v nabídce jednotek vyberte měrnou jednotku, kterou chcete používat, a klikněte na tlačítko OK.
• Chcete-li při zadávání hodnoty do pole změnit jednotky, přidejte za hodnotu některou z následujících zkratek: ", palec, palce, palců, milimetr, milimetry, milimetrů, mm, Q (jeden Q se rovná 0,25 mm), centimetr, centimetry, centimetrů, cm, body, bodů, b, p, pica, pc, pixel, pixelů a ob.

Používání mřížky

Mřížka se zobrazuje za kresbou v okně ilustrace. Netiskne se.

• Pokud budete chtít mřížku zobrazit nebo skrýt, vyberte možnost Zobrazení > Zobrazovat mřížku nebo Zobrazení > Skrýt mřížku.

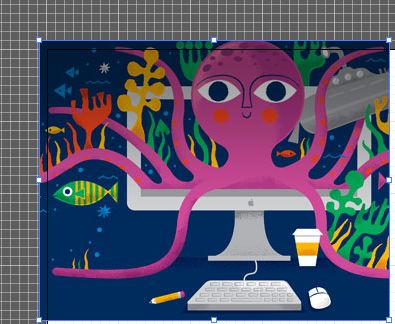

• Chcete-li objekty přitahovat k čárám mřížky, zvolte Zobrazení > Přichytit na mřížku, vyberte objekt, který chcete přesunout, a přetáhněte jej do požadovaného umístění.

  Když se okraje objektu dostanou do vzdálenosti do 2 obrazových bodů od čáry mřížky, přitáhnou se k ní.

Pokud vyberete možnost Zobrazení > Náhled obrazových bodů, možnost Přichytit na mřížku se změní na Přitahovat na obrazové body.

Když je vybrána možnost Přichytit k mřížce, Illustrator zobrazí jasný vizuální indikátor, abyste přesně věděli, kdy jsou objekty zarovnány s mřížkou. Můžete také přitahovat k jiným objektům, i když je aktivní přichycení k mřížce, což usnadňuje kombinování strukturovaných rozvržení s návrhy od ruky.

• Chcete-li určit rozestupy mezi čárami mřížky, styl mřížky (čáry nebo body), barvu mřížky, nebo zda se mřížka objeví před kresbou nebo za kresbou, zvolte Úpravy > Předvolby > Vodítka a mřížka (Windows) nebo Illustrator > Předvolby > Vodítka a mřížka (MacOS).

Používání vodítek

Vodítka pomáhají zarovnat text a grafické objekty. Můžete vytvořit vodítka (rovné svislé nebo vodorovné čáry) a vodicí objekty (vektorové objekty, které převedete na vodítka). Vodítka se podobně jako mřížka netisknou.

Můžete zvolit jeden ze dvou stylů vodítek – tečky nebo čáry – a můžete změnit barvu vodítek, buď na předdefinovanou barvu nebo na barvu, kterou vyberete v dialogu pro výběr barvy. Standardně jsou vodítka odemknutá, takže je můžete přemístit, změnit, odstranit nebo převést zpět na objekt, ale můžete je také zamknout na místě.

• Chcete-li vodítka zobrazit nebo skrýt, zvolte Zobrazení > Vodítka > Zobrazovat vodítka nebo Zobrazení > Vodítka > Skrýt vodítka.
• Chcete-li změnit nastavení vodítek, zvolte Úpravy > Předvolby > Vodítka a mřížka (Windows) nebo Illustrator > Předvolby > Vodítka a mřížka (MacOS).
• Chcete-li vodítka zamknout, zvolte Zobrazení > Vodítka > Zamknout vodítka.

Vytváření vodítek

Přemístění, odstranění nebo uvolnění vodítek

Přichyťte objekty ke koncovému bodu, středovému bodu nebo středu jiného objektu

S automatickými vodítky nyní můžete přitahovat přímo ke klíčovým bodům jiného objektu – koncovému bodu, středovému bodu nebo středu, což umožňuje rychlejší a konzistentnější zarovnání v rámci celého návrhu.

Přitahovat na mřížku

Objekty můžete volně umísťovat uvnitř buněk mřížky a zároveň je přitahovat k čarám nebo průsečíkům mřížky. Když přichytíte objekt na mřížku, objeví se tečkovaná vodítka, která poskytují jasnou vizuální zpětnou vazbu a usnadňují přesnější zarovnání.

Přichycení k otočeným objektům

Nyní můžete přesně zarovnat tvary a cesty ke koncovému bodu, středovému bodu nebo středu jakýchkoli otočených objektů. Automatická vodítka automaticky detekují úhly otočení, a vaše zarovnání tak zůstává konzistentní v jakémkoli úhlu.

Přitahování objektů na kotevní body a vodítka

Používání automatických vodítek

Automatická vodítka jsou dočasná příchytná vodítka, která se zobrazí při manipulaci s objekty nebo kreslicími plátny nebo při jejich vytváření. Tato vodítka usnadňují zarovnání, úpravy a transformaci objektů či kreslicích pláten vzhledem k jiným objektům nebo kreslicím plátnům pomocí příchytného zarovnání, zobrazení umístění X, Y a rozdílových hodnot. Zadáním předvoleb automatických vodítek je možné zadat typ automatických vodítek a informací, které se zobrazí (například označení měření, zvýraznění objektů nebo štítky).

Automatická vodítka jsou ve výchozím nastavení zapnuta.

Nastavení předvoleb automatických vodítek

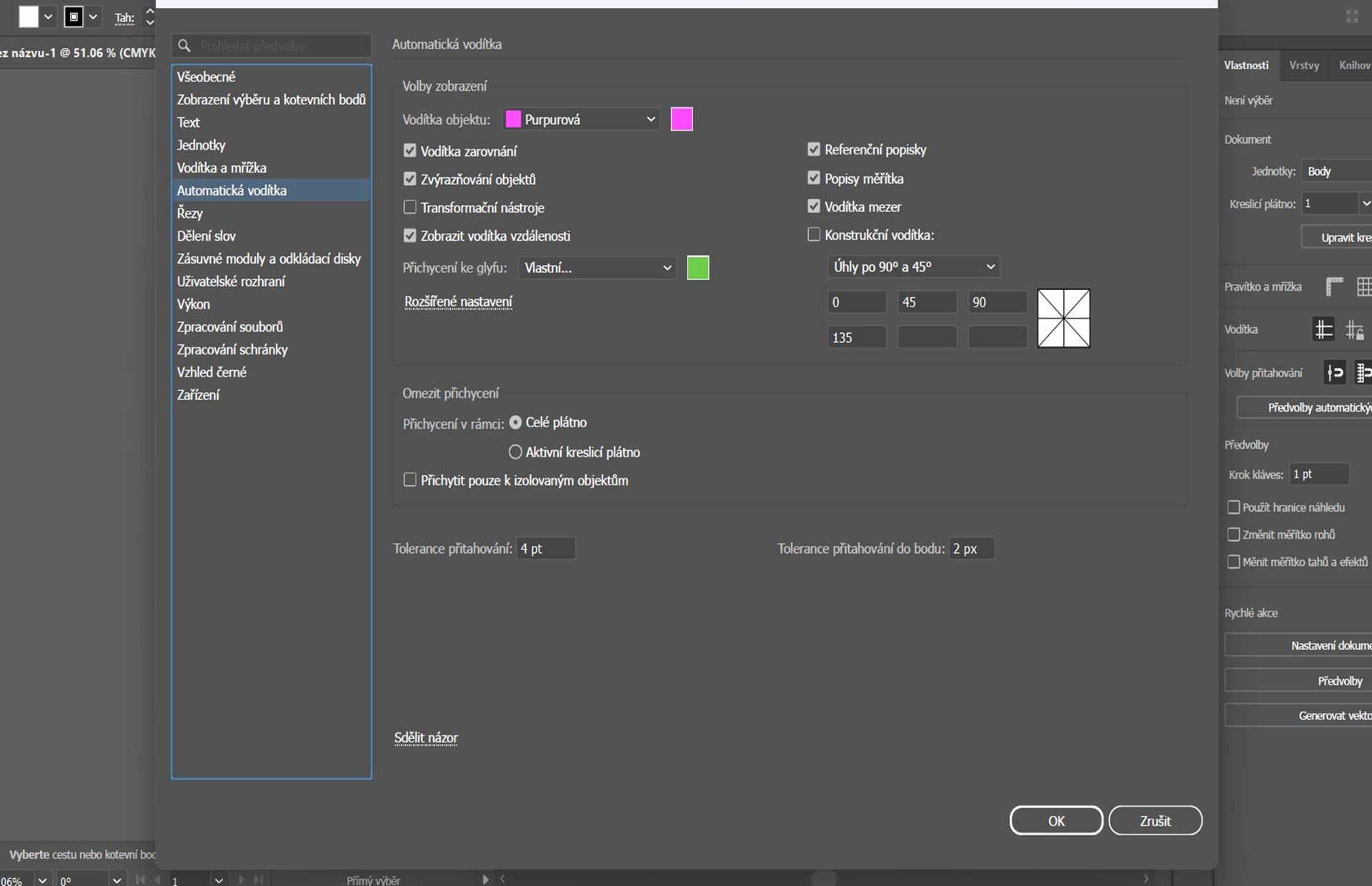

Vyberte možnost Upravit > Předvolby > Automatická vodítka (Windows) nebo Illustrator > Předvolby > Automatická vodítka (MacOS) a nastavte následující předvolby:

Určuje barvu vodítek.

Zobrazí vodicí čáry vytvořené podél středu a okrajů geometrických objektů, kreslicího plátna a přesahů. Generují se při přesunu objektů a při provedení operací, jako je nakreslení základních tvarů, použití nástroje Pero a transformace objektů.

Zobrazuje informace, když se cesty protínají a když jsou vystředěné v kotevním bodě.

Zvýrazní objekt pod ukazatelem, když kolem něj táhnete. Barva zvýraznění odpovídá barvě vrstvy objektu.

Zobrazuje informace pro většinu nástrojů (například nástroje Kreslení a Text) o pozici kurzoru při umístění kurzoru nad kotevní bod. Při vytváření, výběru, přesunování nebo transformaci objektů tento popisek zobrazuje rozdílové hodnoty x a y od původního umístění daného objektu. Pokud při vybraném nástroji kreslení stisknete klávesu Shift, zobrazí se počáteční místo.

Zobrazí informace při změně měřítka, otáčení a zkosení objektů.

Zobrazuje vzdálenost mezi dvěma objekty a polohu objektu vzhledem k jeho nadřazenému kreslicímu plátnu.

Zobrazí při kreslení nových objektů vodicí čáry. Nastavte úhly, pod kterými chcete kreslit vodicí čáry z kotevních bodů blízkého objektu. Můžete nastavit až šest úhlů. Zadejte úhel do vybraného pole Úhly, vyberte sadu úhlů z rozbalovací nabídky Úhly, nebo vyberte sadu úhlů z rozbalovací nabídky a změňte některé z hodnot v polích, abyste sadu úhlů přizpůsobili. V náhledu se odráží vaše nastavení.

Definuje hranice přichytávání pro automatická vodítka:

• Celé plátno: Aplikuje chování přichytávání na celé plátno.
• Aktivní plátno: Omezuje přichytávání na aktuální plátno.
• Přichytávat k izolovaným objektům: Omezuje přichytávání na objekty v režimu izolace pro přesnější úpravy.

Určuje vzdálenost v obrazových bodech, ve které musí být ukazatel od jiného objektu, aby se automatická vodítka uplatnila.

Ovládejte přichytávání objektů na plátně pomocí rozšířeného nastavení.

Použijte nové Rozšířené nastavení v předvolbách pro jemné doladění způsobu zarovnávání a přichytávání objektů na plátně. Můžete vynutit přitahování objektů na mřížku, zobrazit vizuální vodítka při přitahování a další. Tyto možnosti udržují chování přichytávání v aplikaci Illustrator v souladu s vašimi pracovními postupy.

Omezit přichytávání na aktuální kreslicí plátno a izolované objekty

Nyní můžete omezit přichytávání pouze na objekty v rámci aktivního kreslicího plátna a aplikovat přitahování na izolované objekty přímo z panelu Předvolby. To pomáhá vyhnout se nežádoucímu zarovnání s kresbou mimo vaši pracovní oblast a udržuje vaše úpravy soustředěné.

Rychlejší zarovnávání objektů pomocí panelu rychlého přístupu pro přichycení

Použijte panel rychlého přístupu pro přichycení pro přepínání možností přichytávání bez opuštění pracovní plochy. Tento panel vám umožňuje přepínat mezi možnostmi Přitahovat na mřížku, Přichytit na pixely, Přitahovat do bodu a Automatická vodítka přímo z ovládacího panelu. Můžete také upravit předvolby jako Vodítka zarovnání a Přichytit ke glyfu pro přesnější umístění.

Přesné umístění dosáhnete pomocí vodítek vzdálenosti

Když vybíráte objekty pomocí nástrojů Výběr, Přímý výběr nebo Výběr skupiny, Vodítka vzdálenosti zobrazují vzdálenosti, které vám pomohou umístit objekty přesně. U seskupených objektů Vodítka vzdálenosti vždy měří vzdálenost pro skupinu jako celek.

Zobrazení vzdáleností mezi dvěma objekty

Zobrazení polohy objektu vzhledem k jeho kreslicímu plátnu

Chcete-li vypnout Vodítka vzdálenosti, přejděte do aplikace Illustrator > Předvolby > Automatická vodítka (macOS) nebo Upravit > Předvolby > Automatická vodítka (Windows) a zrušte výběr možnosti Vyvolat vodítka vzdálenosti.

Zobrazení panelu Navigace

Panel Informace (Okno > Informace) se používá k získání informací o oblasti pod ukazatelem a o vybraných objektech.

• Když je vybraný objekt a je aktivní nástroj pro výběr, v panelu Informace se zobrazují souřadnice x a y objektu, a jeho šířka (Š) a výška (V). Hodnoty pro šířku a výšku jsou ovlivněny možností Použít hranice náhledu ve všeobecných předvolbách. Když je vybraná možnost Použít hranice náhledu, Illustrator zahrne tloušťku tahu (a další atributy, jako jsou vržené stíny) do rozměrů objektu. Bez použití možnosti Použít hranice náhledu měří aplikace Illustrator pouze rozměry určené vektorovou cestou objektu.

• Při používání nástroje Pero nebo přechod nebo při přesouvání výběru se v panelu Informace v průběhu tažení zobrazuje změna x (Š), změna y (V), vzdálenost (D) a úhel .

• Při používání nástroje lupa se v panelu Informace zobrazuje faktor zvětšení a souřadnice x a y po uvolnění tlačítka myši.

• Při používání nástroje změna velikosti se po provedení změny v panelu Informace zobrazí změna šířky (Š) a výšky (V) v procentech a nová šířka (Š) a výška (V). Při používání nástrojů otáčení nebo zrcadlení se v panelu Informace zobrazují souřadnice středu objektu a úhel natočení  nebo zrcadlení .

• Při používání nástroje zkosení se v panelu Informace zobrazují souřadnice středu objektu, úhel osy zkosení  a míra zkosení .

• Při používání nástroje štětec se v panelu Informace zobrazují souřadnice x a y a název právě používané stopy štětce.

• Z nabídky panelu vyberte možnost Zobrazit volby nebo kliknutím na dvojitou šipku na štítku panelu zobrazte hodnoty pro barvu výplně a tahu vybraného objektu a název případného vzorku, přechodu nebo odstínu aplikovaného na vybraný objekt.
