Zjednodušení cesty

Máte při úpravách složité kresby s mnoha kotevními body problémy? K řešení problémů s úpravami složitých cest slouží v aplikaci Illustrator funkce zjednodušení cesty.

Zjednodušení cesty

Funkce Zjednodušení cesty pomáhá odstranit nepotřebné kotevní body a vygenerovat pro složitou kresbu optimální zjednodušenou cestu, a to bez podstatných změn ve tvaru původní cesty.

Zjednodušení cesty přináší následující výhody:

  • Snadné a přesné úpravy cesty
  • Menší soubory
  • Rychlejší zobrazování a tisk souborů

Kdy je třeba zjednodušit cestu?

  • Když chcete odstranit nedokonalosti ve vektorizované cestě pomocí funkce Vektorizace obrázku.
  • K úpravě pouze části složité kresby a vytvoření ostré nebo hladké cesty ve vybrané oblasti kresby.
  • Když chcete zmenšit počet kotevních bodů při rozbalení tvaru pomocí nástroje s proměnnou šířkou v aplikaci Illustrator.
  • Pokud chcete upravit kresbu vytvořenou pomocí mobilních aplikací pro kreslení nebo malování a následně importovanou do aplikace Illustrator.

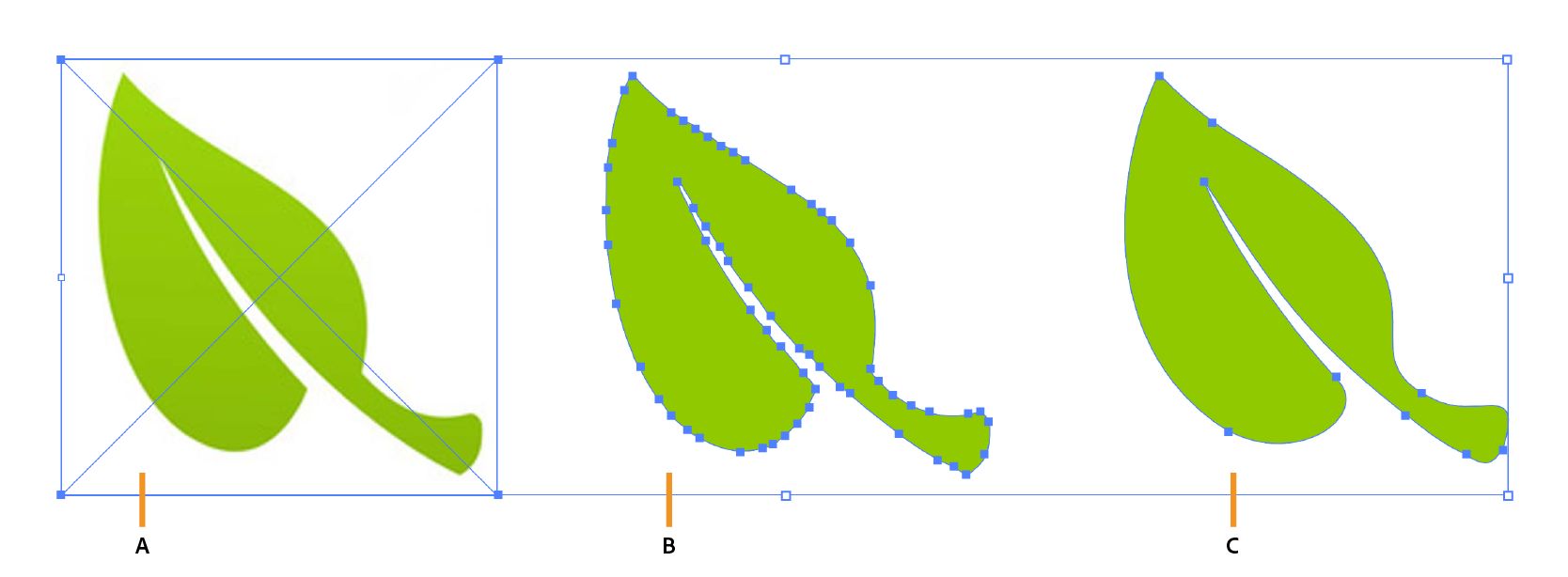

Simulace

A. Původní obraz B. Obraz po vektorizaci nebo importu (maximální počet kotevních bodů) C. Obraz po zjednodušení cesty (optimalizované kotevní body)

Automatické zjednodušení cesty

  1. Vyberte objekt nebo určitou oblast cesty.

  2. Vyberte možnosti Objekt > Cesta > Zjednodušit.

    Nepotřebné kotevní body se automaticky odeberou a vypočítá se zjednodušená cesta.

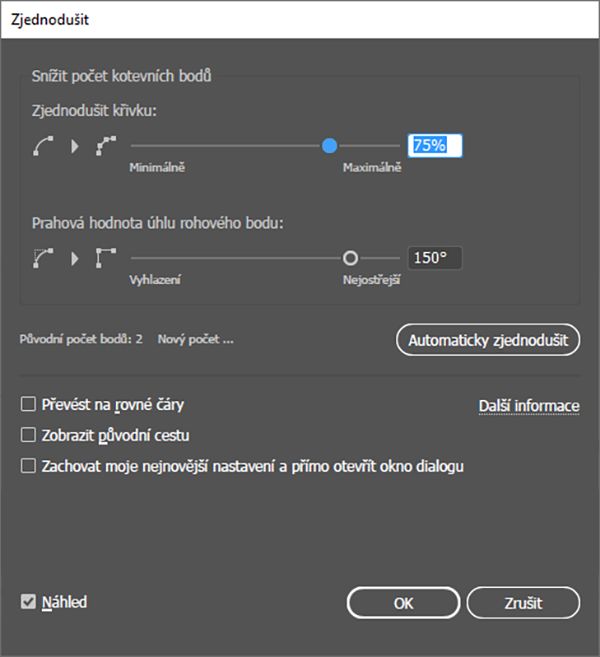

Zjednodušení cesty

A. Posuvník ke snížení počtu kotevních bodů B. Automatické zjednodušení kotevních bodů C. Další možnosti

Ruční zjednodušení cesty

Chcete‑li cestu dále zjednodušit a doladit, použijte posuvník Snížit počet kotevních bodů. Ve výchozím nastavení je hodnota tohoto posuvníku nastavena do polohy automatického zjednodušení. Poloha a hodnota posuvníku udává, do jaké míry se zjednodušená cesta shoduje s křivkami původní cesty.

  • Minimum kotevních bodů (): Když je posuvník blízko minimální hodnoty nebo přímo na ní, kotevních bodů je méně, ale křivka změněné cesty bude mít několik drobných odchylek od původní cesty.
  • Maximum kotevních bodů (): Když je posuvník blízko maximální hodnoty nebo přímo na ní, křivka upravené cesty bude mít více bodů a bude se přesněji shodovat s původní křivkou.
Zjednodušení cesty

Ovládací prvky pro pokročilé zjednodušení

Kliknutím na tlačítko Další možnosti () otevřete dialogové okno zjednodušení s pokročilými možnostmi.

Zjednodušení cesty

Příklad: Zjednodušení a úprava cesty pomocí pokročilých možností

V tomto příkladu se pokusíme pomocí dialogového okna Zjednodušit cestu dosáhnout následujícího efektu:

  • Zmenšení kotevních bodů ve vybrané oblasti.
  • Vytvoření ostrých rohových úhlů ve vybrané oblasti.
  • Převedení cesty na rovné čáry ve vybrané oblasti.
další ovládací prvky
Kresba, které chceme dosáhnout (původní cesta zobrazená červenými čarami)

Rohové body
Původní kresba

Takto jsme dosáhli požadované kresby

další ovládací prvky

Vytváření hladkých cest

Pro vyhlazení cest můžete použít nástroj Vyhlazení nebo posuvník Vyhladit.

Používání nástroje Vyhlazení

Po zmenšení počtu kotevních bodů můžete pomocí nástroje pro vyhlazení odstranit osamocené body a dosáhnout hladší cesty.

Chcete-li vytvořit hladkou cestu, postupujte takto:

  1. Vyberte objekt.

  2. Vyberte nástroj Vyhlazení  .

  3. Táhněte nástrojem podél segmentu cesty, který chcete vyhladit.

  4. Pokračujte ve vyhlazování, až je cesta požadovaným způsobem hladká.

Používání nástroje Vyhlazení

A. Původní cesta B. Tažení podél cesty nástrojem Vyhlazení C. Výsledek

Vytváření hladkých křivek

Chcete-li dosáhnout hladké křivky a zachovat přitom protilehlé křivky beze změny, postupujte následovně:

  1. Vyberte nástroj Kotevní bod.

  2. Stiskněte klávesu Option nebo Alt a klikněte na kterékoli táhlo, abyste spárovali protější táhla a vytvořili hladký bod.

Ovládání úrovně hladkosti

Chcete‑li změnit míru vyhlazení, klikněte dvakrát na nástroj Vyhlazení a nastavte následující možnosti:

Věrnost

Určuje, jak daleko musíte posunout myš nebo Pero, aby Illustrator přidal k cestě nový kotevní bod. Například hodnota věrnosti 2,5 znamená, že pohyby nástroje o méně než 2,5 obrazového bodu se nezaznamenají. Věrnost může být v rozsahu 0,5 až 20 obrazových bodů; čím vyšší hodnota, tím bude cesta hladší a jednodušší.

Hladkost

Určuje míru vyhlazení, které Illustrator aplikuje při používání nástroje. Hladkost může být v rozsahu od 0 % do 100 %; čím vyšší hodnota, tím bude cesta hladší.

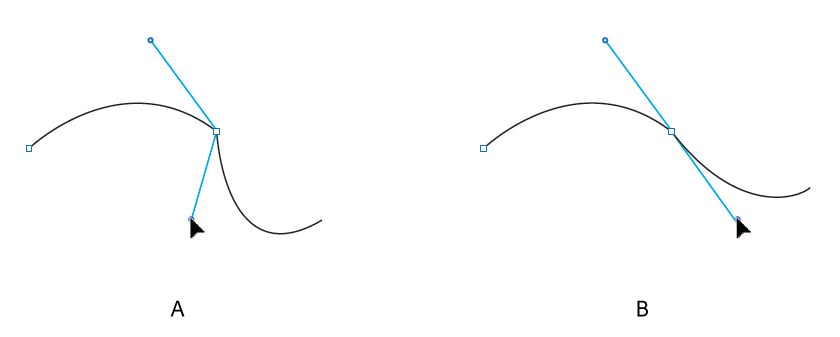

Vyhlazení cesty
Spárování protilehlých táhel pomocí nástroje Kotevní bod

A. Rohové body s nespárovanými táhly B. Protilehlá táhla jsou spárována, výsledkem je hladká křivka

Používání posuvníku pro vyhlazení

Pokud chcete mít nad funkcí vyhlazení větší kontrolu, použijte posuvník Vyhladit. Nejprve vyberte cestu, přejděte do části Objekt > Cesta > Vyhladit, a následně posuňte jezdcem posuvníku tak, dokud nedosáhnete požadované úrovně vyhlazení. Můžete také vybrat ikonu automatické nastavení a vyhladit cestu automaticky. Chcete-li vyhladit pouze část cesty, vyberte v této části pomocí Nástroje pro přímý výběr   kotevní body a poté posuňte jezdcem posuvníku.

Složité cesty lze vyhladit pomocí posuvníku Vyhladit.
