Používanie mriežok, vodidiel a meraní v dokumentoch PDF

Pomocou mriežky môžete presne zarovnať text a objekty v dokumente. Keď povolíte funkciu Mriežky, zobrazí sa rámec pretínajúcich sa čiar, ktorý vám pomôže správne zarovnať rôzne prvky.

So zapnutou voľbou Priťahovať na mriežku sa objekt pri presune zarovná na najbližšej čiare mriežky.

Ak chcete zobraziť alebo skryť mriežku, v ľavom hornom rohu vyberte ponuku s vodorovnými čiarami (Windows) > Zobrazenie alebo priamo Zobrazenie (macOS) > Zobraziť/skryť > Pravítka a mriežky > Mriežka. Keď je mriežka zobrazená, zobrazuje sa vedľa tohto príkazu symbol zaškrtnutia.

Na zapnutie alebo vypnutie možnosti Priťahovať na mriežku vyberte ponuku s vodorovnými čiarami (Windows)  > Zobraziť alebo priamo Zobraziť (macOS) > Zobraziť/skryť > Pravítka a mriežky > Priťahovať na mriežku.

Zmena vzhľadu mriežky

Používanie pravítok a vodidiel

Vodorovné a zvislé pravítka umožňujú kontrolu veľkosti objektov v dokumente. Môžete tiež vytvoriť vodidlá na jednoduché zarovnanie objektov, napríklad polí formulára. Môžete zmeniť jednotky merania a farbu pravítok.

• Na zobrazenie pravítok vyberte ponuku s vodorovnými čiarami  (Windows)> Zobraziť alebo Zobraziť (macOS)> Zobraziť/skryť > Pravítka a mriežky > Pravítka.
• Na zobrazenie vodidiel vyberte ponuku s vodorovnými čiarami  (Windows)> Zobraziť alebo Zobraziť (macOS)> Zobraziť/skryť > Pravítka a mriežky > Vodidlá.


Používanie pravítok a vodidiel

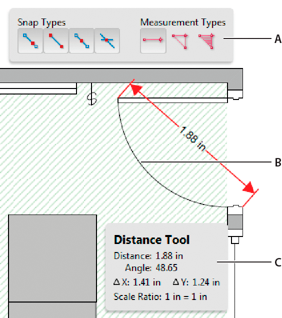

Meranie výšky, šírky alebo plochy objektov

Pomocou „Nástrojov na meranie objedktov“ môžete merať vzdialenosti a plochy objektov v dokumentoch PDF. Nástroje na meranie sú vhodné na zobrazenie vzdialeností a plôch, ktoré sa vzťahujú k objektom vo formulároch alebo kresbách CAD. Tieto nástroje môžete použiť aj na meranie určitých plôch v dokumente pred jeho odoslaním do profesionálnej tlačiarne. Pre používateľov aplikácie Acrobat Reader sú nástroje na meranie dostupné len vtedy, ak autor dokumentu PDF povolí funkcie merania.

Pri používaní nástrojov na meranie sa na paneli informácií o meraní zobrazujú informácie o meraní, ako sú napríklad aktuálne meranie, hodnoty rozdielu a mierka. Aplikácia Acrobat vkladá poznámky s vypočítanými hodnotami vzdialenosti, obvodu či plochy.

Nastavenie možností nástroja na meranie

Ak chcete nastaviť možnosti Nástroja na meranie, vyberte nástroj a potom kliknite pravým tlačidlom myši kdekoľvek v PDF. Zobrazia sa nasledujúce možnosti:

• Zmena pomeru mierky a presnosti - Zmení mierku zväčšenia (napríklad 3:2) a jednotku merania v oblasti kreslenia.
• Zmeniť štítok značky - Pridá alebo zmení text, ktorý sa zobrazí pri meraní.
• Zakázať/Povoliť značky merania - Ak je táto funkcia povolená, nakreslené čiary merania sa pridajú do dokumentu PDF. Ak je táto funkcia zakázaná, čiary merania sa stratia pri začatí merania iného objektu alebo výbere iného nástroja.
• Zapnúť/Vypnúť kolmé - Ak je táto funkcia povolená, môžete použiť len kolmé čiary merania.
• Zobraziť/Skryť pravítka - Zobrazí alebo skryje zvislé a vodorovné pravítko na strane.
• Priťahovať/Nepriťahovať k obsahu strany - Zapne alebo vypne všetky povolené priťahovania.
• Export merania do aplikácie Excel - Uloží informácie všetkých meraní v dokumente PDF do súboru .CSV.
• Predvoľby - Otvorí predvoľby merania 2D.

Nastavenie predvolieb merania

Predvoľby 2D merania môžete nastaviť tak, aby ste určili spôsob merania 2D údajov. Ak to chcete urobiť, prejdite na  > Predvoľby, potom vyberte položku Meranie (2D) a na ľavom paneli a nakonfigurujte nasledujúce možnosti:

• Použiť mierku a jednotky z dokumentu (keď existujú) - Ak je povolená táto voľba, aplikujú sa merania používajúce jednotky odvodené z pôvodného dokumentu, ak existujú. Zrušte výber tejto voľby, ak chcete určiť jednotky meraní ručne.
• Použiť pravouhlé čiary - Ak je táto funkcia povolená, môžete použiť len kolmé čiary merania.
• Farba čiary meraní - Určuje farbu alebo čiaru, ktorá sa zobrazí pri kreslení.
• Povoliť značkovanie merania - Ak je táto funkcia povolená, nakreslené čiary merania sa pridajú do dokumentu PDF. Ak je táto funkcia zakázaná, čiary merania sa stratia pri začatí merania iného objektu alebo výbere iného nástroja. Môžete použiť predvolené štítky merania alebo definovať vlastné štítky.
• Použiť predvolenú dĺžku vodiča (len pre Nástroj vzdialenosť) - Ak je táto možnosť zrušená, pri každom kreslení merania vzdialenosti sa pohybom myši určí dĺžka vodiča.
• Predvolený začiatok riadka - Určuje vzhľad počiatočného riadka pri meraní vzdialenosti.
• Predvolený koniec riadka - Určuje vzhľad konečného riadka pri meraní vzdialenosti.
• Štýl štítku (len pre Nástroj vzdialenosť) - Určuje, či sa štítok merania vzdialenosti nachádza vo vnútri alebo nad čiarou merania.
• Predvolená dĺžka začiatku (len pre Nástroj vzdialenosť) - Určuje dĺžku vodiča čiary, ktorý sa zobrazuje na jednej strane bodov merania.
• Predvolené rozšírenie začiatku nad čiarou (len pre Nástroj vzdialenosť) - Určuje dĺžku rozšírenia vodiča, ktorý sa nachádza nad čiarou merania.
• Predvolený posun začiatku od bodov čiary (len pre Nástroj vzdialenosť) - Určuje veľkosť medzery medzi bodmi merania a začiatkom.
• Nastavenie priťahovaní pre 2D - Určuje správanie priťahovania. Citlivosť udáva, ako blízko musí byť ukazovateľ k snímanému prvku. Voľba Farba tipov priťahovania určuje farbu čiary priťahovania, ktorá sa zobrazí, keď podržíte ukazovateľ nad objektom.

Zobrazenie súradníc kurzora

Súradnice kurzora zobrazujú polohu ukazovateľa v súradnicovej sústave tably dokumentu. Počiatok súradníc je v ľavom hornom rohu dokumentu. V rámci súradníc kurzora sa zobrazuje aj šírka a výška vybratého objektu pri zmene jeho veľkosti.

Zobrazenie súradníc X a Y:

Zmena jednotiek merania súradníc kurzora:

Úprava vodorovnej mierky
