Nastavenie 3D zobrazenia v súboroch PDF

Vyhľadať

Posledná aktualizácia dňa 17. 12. 2023 | Vzťahuje sa tiež na Adobe Acrobat 2017, Adobe Acrobat 2020

Zistite, ako pomocou aplikácie Adobe Acrobat môžete v súboroch PDF nastaviť 3D zobrazenia. Vylepšite si vizualizáciu dokumentov tak, že budete postupovať podľa krokov našej príručky

Skôr než začnete

Zavádzame nové, intuitívnejšie prostredie produktu. Ak sa zobrazená obrazovka nezhoduje s rozhraním vášho produktu, vyberte pomocníka pre vaše aktuálne prostredie.

V novom prostredí sa nástroje zobrazujú na ľavej strane obrazovky.

Predvolené zobrazenie

Predvolené zobrazenie 3D modelu poskytuje jednoduchý spôsob návratu do počiatočného bodu pri každej interakcii s modelom. Upozorňujeme, že predvolené zobrazenie sa líši od náhľadu, ktorý zobrazuje vzhľad 3D modelu, keď nie je aktivovaný. Menu Zobrazenia na paneli nástrojov 3D a paneli Zobraziť v časti Strom modelu zobrazuje úplný zoznam všetkých dostupných zobrazení pre daný 3D model. Aplikácia Acrobat vygeneruje počiatočné predvolené zobrazenie pri vytváraní dokumentu PDF z 3D modelu alebo pridávaní 3D súboru do existujúceho dokumentu PDF. Toto predvolené zobrazenie je nezávislé od akýchkoľvek ďalších predvolených zobrazení alebo zobrazení v rámci súboru 3D.

Toto predvolené zobrazenie má nasledujúce vlastnosti:

Perspektívna projekcia.
Pozorovací bod sa nachádza ďalej od objektu, aby sa väčšina viditeľných uzlov nachádzala vo väčšine poľa zobrazenia.
Smer a orientácia posunu sú hlavne pozdĺž zápornej osi X, s menším posunom na negatívnej osi Y a menším posunom na pozitívnej osi Z.
Kamera smeruje do stredu viditeľných uzlov a os Z je zvislá a v zobrazenej anotácii je smer nahor kladný.

Ak chcete prispôsobiť farbu pozadia, režim vykresľovania a osvetlenie pre predvolené zobrazenie, postupujte podľa nasledujúcich krokov:

V ľavom hornom rohu vyberte ponuku Všetky nástroje. Na ľavom bočnom paneli vyberte možnosť Zobraziť viac a prejdite na možnosť Pridať multimediálny obsah. Potom vyberte nástroj 3D médiá.

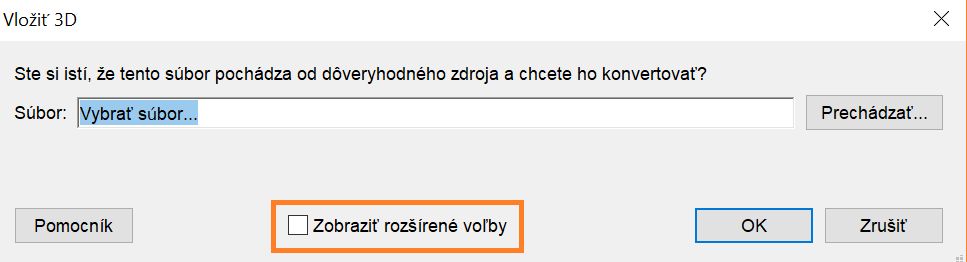

Teraz môžete potiahnuť alebo dvakrát kliknúť na požadované miesto na vloženie 3D média. Táto činnosť otvorí dialógové okno Vložiť 3D. Vyberte pole Zobraziť rozšírené voľby v dialógovom okne Vložiť 3D.

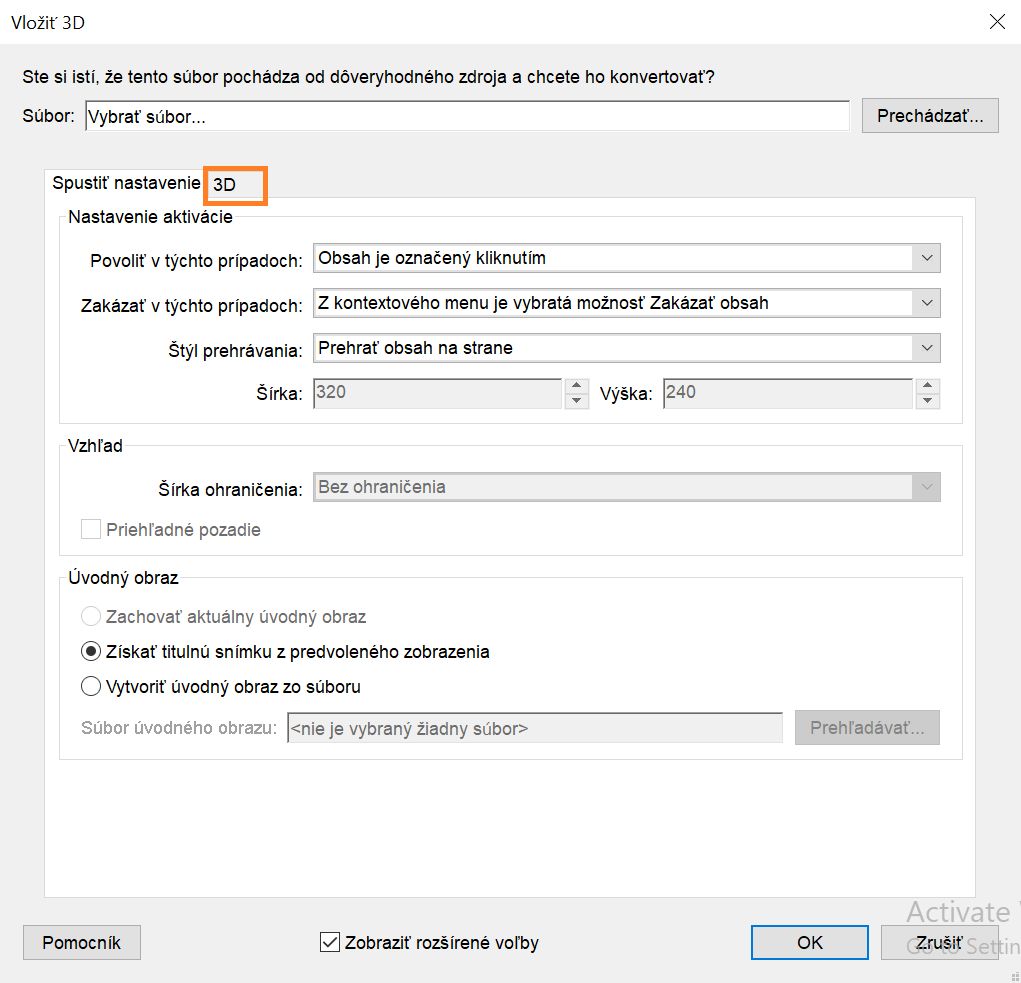

Vyberte kartu 3D, upravte zobrazené parametre a potom vyberte položku OK.

Vytvorenie vlastného pohľadu

Aplikácia Acrobat vám umožňuje vytvárať ďalšie zobrazenia 3D modelu na uľahčenie navigácie v 3D obsahu. Môžete personalizovať zobrazenia tak, aby zobrazovali rôzne perspektívy, ako je horná, spodná, ľavá, pravá, vnútorná, vonkajšia, rozložená alebo zostavená. Tieto prispôsobené zobrazenia môžu zahŕňať aj rôzne nastavenia, ako je osvetlenie, poloha kamery, režim vykresľovania, stav stromu modelu a nastavenie priehľadnosti a prierezu. Vo vlastných zobrazeniach môžu byť zahrnuté presné vlastnosti kamery.

Pomocou nástroja Vybrať vyberte 3D model, čím ho aktivujete.

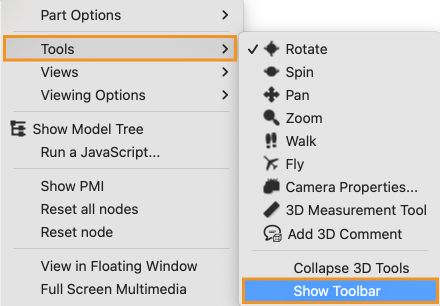

Ak chcete upraviť zobrazenie 3D modelu, kliknite naň pravým tlačidlom myši a prejdite na možnosť Nástroje. Potom vyberte položku Zobraziť panel s nástrojmi. Keď sa zobrazí panel s nástrojmi 3D, môžete použiť nástroje Otočiť, Posunúť a Zväčšiť na úpravu zobrazenia.
V dialógovom okne Vlastnosti zobrazenia vyberte nastavenia zobrazenia, ktoré sa majú zahrnúť do pohľadu.

Vlastnosti, ktoré nie sú vybraté, budú používať naposledy zobrazené nastavenia. Ak napríklad nie je vybratá vlastnosť Farba pozadia, farba pozadia pohľadu zostane rovnaká ako pozadie, ktoré sa zobrazovalo predtým.

Pohľad sa zobrazí pod názvom NovýPohľad na table Zobraziť v strome modelu. Ak ho chcete premenovať, vyberte ho.

Zobrazenie pohľadu

Ak chcete zobraziť iné zobrazenie ako predvolené, vyberte zobrazenie z rozbaľovacej ponuky Zobrazenia pomocou panela s nástrojmi 3D.

Zmena predvoleného pohľadu

Ak chcete nastaviť preferované zobrazenie ako predvolené pre váš 3D model, kliknite pravým tlačidlom myši na 3D model. Vyberte položku Zobrazenia a potom vyberte položku Správa zobrazení. Vyberte zobrazenie, ktoré chcete nastaviť ako predvolené, a potom vyberte tlačidlo Použiť ako predvolené. Po dokončení vyberte položku OK.

Poznámka:

Ak chcete vytvoriť nové zobrazenie, vyberte rozbaľovaciu ponuku Zobrazenia na paneli s nástrojmi 3D a vyberte položku Správa zobrazení. V dialógovom okne Správa zobrazení vyberte položku Nové zobrazenie a postupujte podľa pokynov na obrazovke.

Zmena úvodného obrazu podľa predvoleného zobrazenia

Ak chcete zmeniť úvodný obraz tak, aby zodpovedal predvolenému zobrazeniu, postupujte pomocou nasledujúcich krokov:

V ľavom hornom rohu vyberte ponuku Všetky nástroje. Na ľavom bočnom paneli vyberte možnosť Zobraziť viac a prejdite na možnosť Pridať multimediálny obsah. Potom vyberte nástroj 3D médiá.
Teraz môžete potiahnuť alebo dvakrát kliknúť na požadované miesto na vloženie 3D média. Táto činnosť otvorí dialógové okno Vložiť 3D. Vyberte pole Zobraziť rozšírené možnosti v dialógovom okne Vložiť 3D a potom vyberte kartu Nastavenie spustenia.
V oblasti Úvodný obraz vyberte položku Získať úvodný obraz z predvoleného zobrazenia.
Vyberte položku OK a potom uložte dokument PDF.

Pridanie 3D pohľadu k záložke

Na tento postup je potrebný 3D model s jedným alebo viacerými definovanými pohľadmi, ktoré môžete vytvoriť. Pomocou týchto krokov môžete priradiť zobrazenie k existujúcej záložke:

Na vytvorenie novej záložky vyberte položku Záložka na pravom bočnom paneli a otvorte panel Záložky. Vyberte možnosť Pridať novú záložku v hornej časti panela Záložky a zadajte názov novej záložky. Potom kliknite pravým tlačidlom myši na názov záložky a vyberte položku Vlastnosti. Ak chcete naviazať pohľad na existujúcu záložku alebo odkaz, kliknite pravým tlačidlom myši na záložku alebo odkaz a vyberte položku Vlastnosti.
V dialógovom okne Vlastnosti vyberte kartu Akcie.
V menu Vybrať akciu vyberte položku Prejsť na pohľad 3D/multimédiá a potom kliknite vyberte položku Pridať.

V dialógovom okne Vybrať 3D pohľad vyberte pre 3D model zo zoznamu vľavo 3D anotáciu a potom vyberte vpravo voľbu pohľadu:

Súčasné zobrazenie	Vytvorený odkaz alebo záložka bude replikovať nastavenia 3D otáčania, posúvania a zväčšenia vášho dokumentu bez ohľadu na to, či je toto zobrazenie uvedené v strome modelu ako definované zobrazenie.
Prvé zobrazenie	Zmeny sa vykonajú v zobrazení na začiatku zoznamu Strom modelu.
Posledné zobrazenie	Zmeny sa vykonajú v definícii zobrazenia na konci zoznamu Strom modelu.
Predchádzajúce zobrazenie	Posunie sa hore v zozname definovaných pohľadov v strome modelu, vždy o jeden pohľad.
Nasledujúce zobrazenie	Posunie sa dole v zozname definovaných pohľadov v strome modelu, vždy o jeden pohľad.
Pomenované zobrazenie	Zmení zobrazenie na definovaný pohľad, ktorý vyberiete zo zoznamu pod touto voľbou.

Poznámka:

Ak chcete, aby záložka alebo odkaz zároveň prešli na určitú stranu a zobrazenie strany, vyberte položku Prejsť na zobrazenie strany v menu Výber akcie a vyberte položku Pridať. Potom pomocou posúvačov a nástrojov na zväčšenie nastavte zobrazenie strany skôr, ako vyberiete tlačidlo Nastaviť odkaz. Po dokončení kliknite na položku Zatvoriť v dialógovom okne Vlastnosti.

Pridanie 3D pohľadu k odkazu

Pomocou týchto krokov môžete pridať 3D zobrazenie k odkazu:

Ak chcete vytvoriť nový odkaze, vyberte položku Všetky nástroje a potom vyberte položku Upraviť PDF. Na ľavom bočnom paneli vyberte položku Odkaz a potom vyberte položku Pridať alebo upraviť odkaz. Teraz potiahnutím vytvorte obdĺžnik kdekoľvek na strane. Táto činnosť otvorí dialógové okno Vytvoriť odkaz. Potom v časti Akcia odkazu vyberte položku Vlastný odkaz a vyberte položku Ďalšie.
V dialógovom okne Vlastnosti odkazu vyberte kartu Akcie. V rozbaľovacej ponuke Vybrať akciu vyberte položku Prejsť na pohľad 3D/multimédiá a vyberte položku Pridať.

V dialógovom okne Vybrať 3D pohľad vyberte pre 3D model zo zoznamu vľavo 3D anotáciu a potom vyberte vpravo voľbu pohľadu. Nižšie nájdete zoznam možností zobrazenia a ich funkcií.

Súčasné zobrazenie	Vytvorený odkaz alebo záložka bude replikovať nastavenia 3D otáčania, posúvania a zväčšenia vášho dokumentu bez ohľadu na to, či je toto zobrazenie uvedené v strome modelu ako definované zobrazenie.
Prvé zobrazenie	Zmeny sa vykonajú v zobrazení na začiatku zoznamu Strom modelu.
Posledné zobrazenie	Zmeny sa vykonajú v definícii zobrazenia na konci zoznamu Strom modelu.
Predchádzajúce zobrazenie	Posunie sa hore v zozname definovaných pohľadov v strome modelu, vždy o jeden pohľad.
Nasledujúce zobrazenie	Posunie sa dole v zozname definovaných pohľadov v strome modelu, vždy o jeden pohľad.
Pomenované zobrazenie	Zmení zobrazenie na definovaný pohľad, ktorý vyberiete zo zoznamu pod touto voľbou.

Poznámka:

Odstránenie 3D pohľadu

Ak chcete odstrániť zobrazenie, prejdite na panel s nástrojmi 3D, vyberte rozbaľovaciu ponuku Zobrazenia a vyberte položku Správa zobrazení. Vyberte pohľady, ktoré chcete odstrániť, a vyberte položku Odstrániť zobrazenie.
