Wyrównywanie, układanie i przesuwanie obiektów na ścieżce

Narzędzie Obiekty na ścieżce umożliwia dołączanie i wyrównywanie obiektów do zakrzywionej lub prostej ścieżki, a następnie łatwe zmienianie ich położenia i przenoszenie bez utraty wyrównania.

Odtwórz ten film, aby zobaczyć przykład działania narzędzia Obiekty na ścieżce.

Głębokie łącze programu Adobe Illustrator

Wypróbuj w aplikacji
Postępuj zgodnie z przykładowym plikiem, aby dowiedzieć się, jak korzystać z narzędzia Obiekty na ścieżce w kilku prostych krokach.

Dołączanie i wyrównywanie obiektów do ścieżki

  1. Wybierz narzędzie Zaznaczenie  z paska narzędzi, a następnie zaznacz obiekty, które chcesz dołączyć.

  2. Wybierz narzędzie Obiekty na ścieżce  z paska narzędzi.

    Jeśli nie możesz znaleźć narzędzia Obiekty na ścieżce  na pasku narzędzi, wybierz Edytuj pasek narzędzi , a następnie wybierz je z sekcji Modyfikacja.

  3. Zaznacz ścieżkę. Obiekty dołączają i wyrównują się do ścieżki, tworząc grupę Obiekty na ścieżce.

    Upewnij się, że ścieżka jest obsługiwana. Po najechaniu kursorem na obsługiwaną ścieżkę zostaje ona podświetlona, a wskaźnik pokazuje ikonę narzędzia Obiekty na ścieżce .

Uwaga:
  • Ścieżka może być otwarta lub zamknięta, zakrzywiona lub prostoliniowa.
  • Jako ścieżki można użyć jednego z wybranych obiektów.
  • Można dołączyć większość typów obiektów z wyjątkiem niektórych, takich jak wykresy i grupy Obiekty na ścieżce.
  • Dostęp do narzędzia Obiekty na ścieżce  można także uzyskać z pozycji Obiekty > Obiekty na ścieżce > Dołącz oraz z menu prawego przycisku myszy po zaznaczeniu dwóch lub więcej obiektów.
  • W przeciwieństwie do narzędzia Tekst na ścieżce , ścieżka pozostaje widoczna po dołączeniu obiektów.

Domyślne ułożenie obiektów na ścieżce

  • Kolejność: kolejność obiektów na ścieżce jest uzależniona od ich położenia na obszarze roboczym. Po wybraniu obiektów są one wybierane kolumna po kolumnie od lewej do prawej. W każdej kolumnie obiekty są wybierane od góry do dołu. Następnie są one umieszczane wzdłuż ścieżki, zaczynając od jej punktu początkowego. Punkt początkowy jest wstępnie ustalony dla podstawowych kształtów utworzonych za pomocą narzędzi takich jak Prostokąt Gwiazda .
  • Punkt załączania: punkt środkowy każdego obiektu dołącza do obrysu ścieżki, ignorując wagę obrysu.
  • Rozkład i odstępy: pierwszy obiekt dołącza do punktu początkowego ścieżki zarówno na ścieżkach otwartych, jak i zamkniętych, podczas gdy ostatni obiekt dołącza do punktu końcowego ścieżki na ścieżce otwartej. Obiekty są rozmieszczone równomiernie w oparciu o odległość między ich punktami załączania.
  • Wyrównanie każdego obiektu względem ścieżki: obiekty są załączane pionowo lub poziomo do ścieżki, zaokrąglając ich oryginalny kąt obrotu. W rezultacie sekcja Opcje obiektów na ścieżce w panelu Właściwości pokazuje obrót netto równy zero.

Zmiana domyślnego punktu mocowania i obrotu

  1. Dwukrotnie kliknij narzędzie Obiekty na ścieżce  na pasku narzędzi.

  2. W oknie Opcje narzędzia Obiekty na ścieżce wybierz jeden z dziewięciu punktów w Obrót, aby zmienić punkt załączania.

  3. Dostosuj kąt obrotu z listy rozwijanej Obróć zgodnie z wymaganiami, a następnie wybierz Zapisz.

Nowe ustawienia będą miały zastosowanie tylko do tych obiektów, które zostaną dołączone do ścieżki w przyszłości. Te już dołączone pozostają bez zmian.

W dowolnym momencie można przywrócić oryginalne ustawienia:

  1. Dwukrotnie kliknij narzędzie Obiekty na ścieżce  na pasku narzędzi.

  2. Wybierz Resetuj, a następnie Zapisz.

Zmiana układu obiektów po dołączeniu do ścieżki

Po dołączeniu obiektów do ścieżki można je obracać, zmieniać ich punkty dołączenia i odstępy oraz przesuwać je wzdłuż ścieżki. Zmiany te dotyczą wszystkich obiektów w grupie i nie można ich wprowadzać w pojedynczych obiektach.

Można także tasować obiekty, odłączać je od ścieżki i dołączać do niej kolejne obiekty.

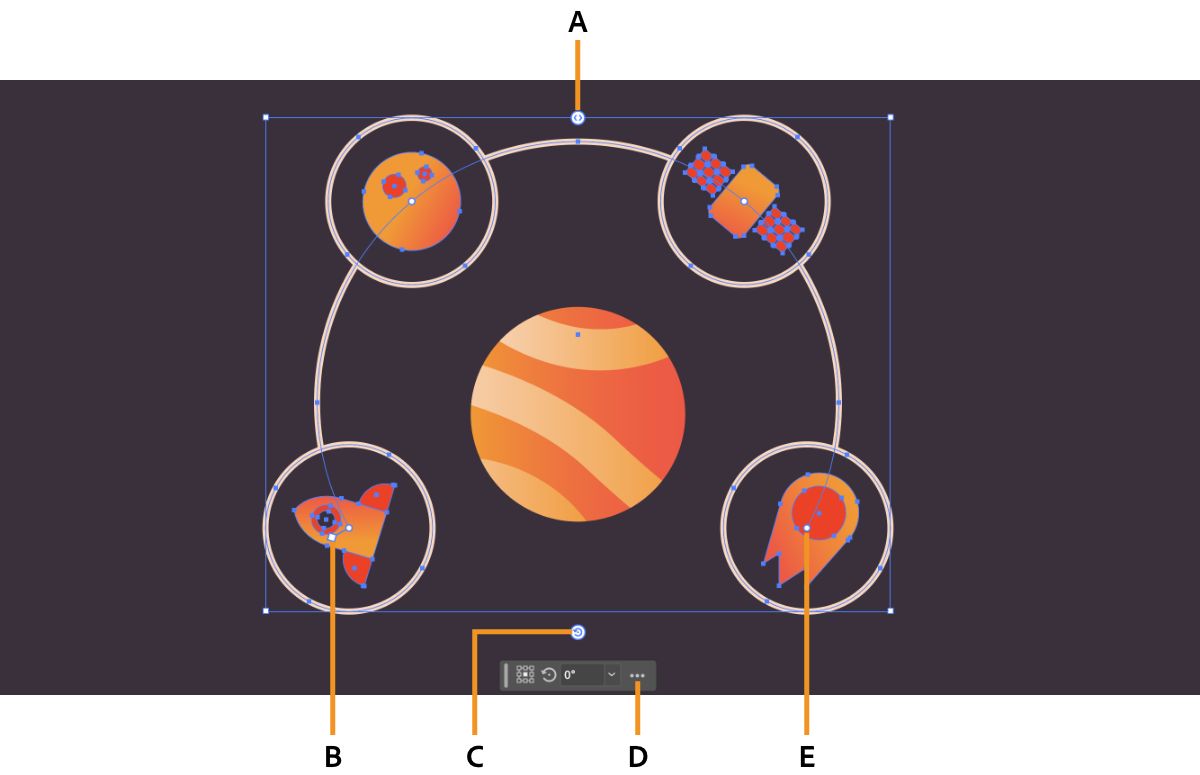

Rakieta, Księżyc, satelita i kometa ustawione w jednej linii, aby okrążyć Słońce.
Zmiana rozmieszczenia obiektów na ścieżce za pomocą widżetów bez utraty wyrównania.

A. Widżet Przestrzeń B. Widżet Przenieś wszystko C. Widżet Obróć wszystko D. Kontekstowy pasek zadań E. Widżet Zaznacz/Przesuń

Obracanie obiektów

  1. Wybierz grupę Obiekty na ścieżce na obszarze roboczym.

  2. Użyj widżetu Obróć wszystko , aby obrócić obiekty. Obiekty obracają się w swoich punktach załączania.

    Aby obracać obiekty w krokach co 15 stopni, naciśnij klawisz Shift podczas korzystania z widżetu Obróć wszystko .

  3. Aby uzyskać precyzyjny obrót, wprowadź kąt w menu rozwijanym Obróć w sekcji Obiekty na ścieżce Opcje panelu Właściwości.

    Kąt obrotu podany w panelu Właściwości określa, jak bardzo obiekt jest przechylony w stosunku do wyimaginowanej linii prostopadłej do ścieżki w punkcie załączania.

Zmiana punktu załączania obiektów

  1. Wybierz grupę Obiekty na ścieżce w obszarze roboczym.

  2. W sekcji Opcje obiektów na ścieżce panelu Właściwości wybierz jeden z dziewięciu punktów w panelu Wysokość, aby zmienić punkt załączania obiektów.

    Po zmianie punktu załączania obiekty mogą się obracać, ale ich kąt obrotu pozostaje taki sam. Kąt obrotu zmienia się tylko w przypadku użycia widżetu Obróć wszystko  lub listy rozwijanej Obróć.

Zmiana odstępów i rozmieszczenia obiektów

  1. Wybierz grupę Obiekty na ścieżce w obszarze roboczym.

  2. Użyj widżetu Przestrzeń  na obwiedni, aby dostosować odstępy i rozmieszczenie obiektów:

    • Sam widżet Przestrzeń: pierwszy obiekt na ścieżce pozostaje zakotwiczony, a pozostałe obiekty poruszają się w jego kierunku lub od niego.
    • Widżet Przestrzeń z klawiszem Option (macOS) lub Alt (Windows): żaden z obiektów nie jest zakotwiczony, a obiekty poruszają się w kierunku środka ścieżki lub od niej z obu końców.

    Podczas dostosowywania odstępu obok widżetu wyświetlany jest pomiar, co pozwala wybrać precyzyjne wartości.

Przesuwanie wszystkich obiektów wzdłuż ścieżki

  1. Wybierz grupę Obiekty na ścieżce w obszarze roboczym.

  2. Użyj widżetu Przesuń wszystko na pierwszym obiekcie, aby przesunąć wszystkie obiekty wzdłuż ścieżki.

    Można użyć Przesuń wszystko na otwartej ścieżce tylko wtedy, gdy rozmieszczenie obiektów jest krótsze niż długość ścieżki.

Tasowanie obiektów

  1. Wybierz grupę Obiekty na ścieżce w obszarze roboczym.

  2. Najedź kursorem na punkt załączenia obiektu, który chcesz przenieść w inne położenie. Znajdziesz widżet Zaznacz/Przesuń.

  3. Przeciągnij widżet w kierunku innego obiektu, którego pozycję zajmie wybrany obiekt, i zwolnij go. Gdy wybrany obiekt dołącza do ścieżki, obiekty znajdujące się przed lub za nim przesuwają się w górę lub w dół ścieżki.

Kolejność obiektów na ścieżce nie zmieni się, jeśli zmienisz ich kolejność w grupie Obiekty na ścieżce w panelu Warstwy.

Rozłączanie obiektu od ścieżki

  1. Wybierz grupę Obiekty na ścieżce w obszarze roboczym.

  2. Najedź kursorem na punkt załączania obiektu i wybierz widżet Zaznacz/Przesuń. Widżet zmieni kolor na jednolity niebieski.

  3. Wybierz opcję Rozłącz w sekcji Opcje obiektów na ścieżce panelu Właściwości, a następnie przesuń oddzielony obiekt poza grupę.

    Za pomocą widżetu Zaznacz/Przesuń można odłączyć tylko jeden obiekt naraz. Aby odłączyć wiele obiektów, na panelu Warstwy zaznacz je, przytrzymując klawisz Shift i przesuń je poza grupę Obiekty na ścieżce.

Automatyczna zmiana układu obiektów po rozłączeniu obiektu

Po rozłączeniu obiektu od ścieżki:

  • Obiekty podążające za odłączonym obiektem przesuwają się w górę kolejności, ale niekoniecznie przesuwają się w górę ścieżki. Jeśli pierwszy obiekt zostanie rozłączony, drugi obiekt przesunie się w górę ścieżki, aby zająć jego miejsce.
  • Jeśli nie zmieniono domyślnych odstępów/rozkładu, domyślny rozkład zostanie zachowany, ale odstępy ulegną zmianie. Na otwartej ścieżce, dopóki pozostają dwa obiekty, punkt początkowy i końcowy ścieżki będą zawsze zajęte.
  • Jeśli zmieniono domyślne odstępy/rozkład, nowe odstępy zostaną zachowane, ale rozkład ulegnie zmianie.

Dodawanie większej liczby obiektów do ścieżki

W panelu Warstwy przeciągnij obiekty do grupy Obiekty na ścieżce. Są one automatycznie dołączane do końca ścieżki na kanwie. Aby załączyć obiekty do ścieżki w trybie izolacji, wykonaj następujące czynności:

  1. Skopiuj obiekty, które chcesz dołączyć.

  2. Kliknij dwukrotnie grupę Obiekty na ścieżce na obszarze roboczym, aby przejść do trybu izolacji, a następnie wklej. Obiekty zostaną automatycznie załączone do końca ścieżki.

    Uwaga:

    Jeśli utworzysz obiekty w trybie izolacji, zostaną one automatycznie załączone do końca ścieżki.

Tworzenie kopii załączonego obiektu

  1. Na panelu Warstwy zaznacz obiekt w grupie Obiekty na ścieżce.

  2. Na obszarze dokumentu naciśnij klawisz Option (macOS) lub Alt (Windows) i przeciągnij obiekt, aby utworzyć jego kopię. Kopia zostanie automatycznie załączona do końca ścieżki.

    Uwaga:

    Kopia utworzona przy użyciu Ctrl/Cmd + C i Ctrl/Cmd + V zostanie automatycznie załączona do ścieżki tylko w trybie izolacji.

Modyfikowanie ścieżki i obiektów

Obiekty i ścieżkę można modyfikować, zaznaczając je na panelu Warstwy lub w trybie izolacji:

  • Niektóre narzędzia, takie jak Generator kształtów  Stwórz przejście Aktywne wiaderko z farbą  działają tylko w trybie izolowanym.
  • Niektóre narzędzia, takie jak Siatka perspektywy Zaznaczanie perspektywy  nie są obsługiwane.
  • Niektóre narzędzia, takie jak narzędzie Gumka , narzędzie Gumka ścieżki , narzędzie Nożyczki  i narzędzie Nóż  działają, ale grupa Obiekty na ścieżce automatycznie przekształca się w zwykłą grupę.

Po zmodyfikowaniu ścieżki obiekty są wyrównywane i przestawiane zgodnie z nowym kształtem ścieżki.

Rozwijanie grupy Obiekty na ścieżce

Użyj funkcji Rozwiń, aby przekonwertować grupę Obiekty na ścieżce na zwykłą grupę:

  1. Wybierz grupę Obiekty na ścieżce w obszarze roboczym.

  2. Wybierz polecenie Obiekt > Obiekty na ścieżce > Rozwiń.
