Dowiedz się, jak używać miarek, siatek i linii pomocniczych w programie Illustrator.
Używanie miarek
Miarki pomagają w dokładnym umieszczeniu i mierzeniu obiektów w oknie ilustracji lub na obszarze roboczym. Miejsce, w którym jest punkt 0 jest nazywany punktem początkowym miarki.
Program Illustrator udostępnia osobne miarki dokumentów oraz miarki obszarów roboczych. Można korzystać tylko z jednej takiej miarki naraz.
Miarki ogólne są wyświetlane na górze i po lewej stronie okna ilustracji. Domyślny punkt zerowy miarki znajduje się w lewym górnym rogu okna ilustracji.
Miarki obszaru roboczego są wyświetlane na górze i po lewej stronie aktywnego okna ilustracji. Domyślny punkt zerowy miarki obszaru roboczego znajduje się w lewym górnym rogu obszaru ilustracji.
Różnica pomiędzy miarkami obszaru roboczego a miarkami ogólnymi polega na tym, że po wybraniu miarek obszaru roboczego punkt początkowy zmienia się w zależności od aktywnego obszaru roboczego. Ponadto, istnieje możliwość ustawienia różnych punktów początkowych dla poszczególnych miarek obszarów roboczych. W przypadku zmiany punktu początkowego miarki obszaru roboczego wypełnienia wzorkiem w obiektach znajdujących się na obszarze roboczym nie ulegają zmianie.
Domyślny punkt początkowy miarki ogólnej znajduje się w prawym górnym rogu pierwszego obszaru roboczego. Natomiast domyślny punkt początkowy miarek obszarów roboczych znajduje się w lewym górnym rogu danego obszaru roboczego.

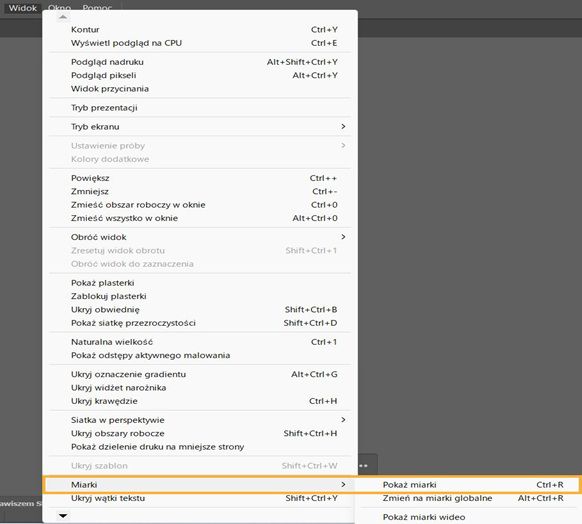

- Aby pokazać lub ukryć miarki, wybierz polecenie Widok > Miarki > Pokaż miarki lub Widok > Miarki > Ukryj miarki.
Aby przełączać między miarkami obszaru roboczego a miarkami ogólnymi, wybierz polecenie Widok > Miarki > Zmień na miarki ogólne lub Widok > Miarki > Zmień na miarki obszaru roboczego. Miarki obszaru roboczego są wyświetlane domyślnie, dlatego w podmenu Miarki będzie widoczna opcja Zmień na miarki ogólne.
Aby pokazać lub ukryć miarki wideo, wybierz polecenie Widok > Pokaż miarki wideo lub Widok > Ukryj miarki wideo.
Aby zmienić punkt zerowy miarki, przenieś kursor w lewy górny róg, w miejsce przecięcia miarek i przeciągnij punkt na nowe miejsce.
Podczas przeciągania krzyżyk w oknie oraz miarki wskazują zmianę położenia punktu zerowego miarki ogólnej.
Aby przywrócić domyślny punkt zerowy miarki, dwukrotnie kliknij lewy górny róg w miejscu przecięcia się miarek.
Zmiana ogólnego punktu początkowego miarki wpływa na dzielenie wzorków na mniejsze fragmenty.
Poprzedni jednokwadrantowy układ współrzędnych został zmieniony na czterokwadrantowy. W programie Illustrator CS5 w miarę przesuwania w dół wzrasta wartość na osi y, natomiast w miarę przesuwania w prawo wzrasta wartość na osi x.
Aby umożliwić zapisywanie na potrzeby starszych wersji programu Illustrator, miarki ogólne pozostają w miejscu określonym w dokumencie starszego typu. Chociaż punkt początkowy nie zostaje przesunięty do lewego górnego rogu, układ współrzędnych jest przekształcany w czterokwadrantowy.
Zmiana dotycząca układu współrzędnych i punktu początkowego miarki nie odnosi się do tworzenia skryptów, co pozwala na wykorzystywanie starych skryptów w najnowszej wersji. Jednak w przypadku przekształcania obiektów przy pomocy skryptów wartości współrzędnych z osi y będą różnić się od wartości ustawionych w interfejsie programu Illustrator. Na przykład, jeśli zastosujesz operację przenoszenia o 10 punktów wzdłuż osi Y, zastosuj transformację osi Y = -10 punktów, aby przeprowadzić to samo przeniesienie za pomocą skryptu.
Zmiana jednostki miary
Domyślną jednostką miary programu Illustrator są punkty (1 punkt = 0,3528 milimetra). Możesz zmienić jednostkę używaną przez program Illustrator do mierzenia, pociągnięć i tekstu. Wpisanie wartości w polach nadpisuje domyślną jednostkę miary.
- Aby zmienić domyślną jednostkę miary, wybierz polecenie Edytuj > Preferencje > Jednostki (Windows) lub Illustrator > Preferencje > Jednostki (macOS) i zaznacz jednostki w opcjach Ogólne, Pociągnięcie i Tekst. Jeśli w preferencjach Tekst zaznaczona jest opcja Pokaż opcje azjatyckie, to można wybrać też jednostkę specjalnie dla tekstu zapisanego w językach azjatyckich.
Wybrana przez użytkownika ogólna jednostka jest używana w takich operacjach, jak pomiary za pomocą miarek, mierzenie odległości między punktami, przesuwanie i przekształcanie obiektów, określanie odstępów między liniami pomocniczymi i liniami siatki oraz tworzenie kształtów.
- Aby ustawić ogólną jednostkę miary dla bieżącego dokumentu, wybierz polecenie Plik > Ustawienia dokumentu, w menu Jednostki wskaż żądaną jednostkę miary, a następnie kliknij OK.
- Aby zmienić jednostkę miary podczas wpisywania wartości w polu, umieść za nią jeden z następujących skrótów: cal, cale, cali, cala, milimetr, milimetry, milimetrów, milimetra, mm, Q (jedno Q = 0,25 milimetra), centymetr, centymetry, centymetrów, centymetra, cm, punkt, punkty, punktów, punktu, pkt, p, pica, pi, PC, piksel, piksele i px.
Przy stosowaniu łącznym pica i punktów, można wpisywać wartości w postaci XpY, gdzie X oraz Y to liczba pica i liczba punktów (na przykład 12p6 oznacza 12 pica i 6 punktów).

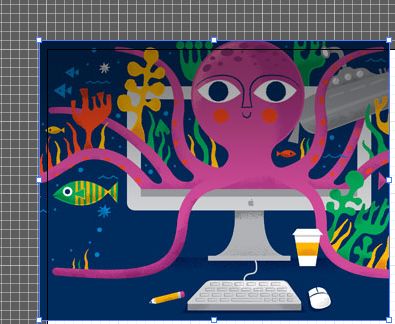

Siatka jest wyświetlana za kompozycją w oknie ilustracji i nie jest drukowana.
- Aby wyświetlić lub ukryć siatkę, wybierz polecenie Widok > Pokaż siatkę lub Widok > Ukryj siatkę.
- Aby zastosować przyciąganie obiektów na linie siatki, wybierz polecenie Widok > Przyciągaj do siatki, zaznacz obiekt, który ma być przeniesiony i przeciągnij go w wybrane miejsce.
Umieszczenie krawędzi obiektu w odległości nie większej niż 2 piksele od linii siatki powoduje przeskoczenie do danego punktu.
Po wybraniu polecenia Widok > Podgląd pikseli opcja „Przyciągaj do siatki” zmieni się w opcję „Przyciągaj do pikseli”.
- Aby określić odstępy pomiędzy liniami siatki, styl siatki (linie lub kropki), kolor siatki albo sposób wyświetlania siatki na wierzchu lub pod spodem kompozycji, wybierz polecenie Edytuj > Preferencje > Linie pomocnicze i siatki (Windows) lub Illustrator > Preferencje > Linie pomocnicze i siatki (macOS).
Używanie linii pomocniczych
Linie pomocnicze ułatwiają wyrównywanie tekstu i obiektów graficznych. W dokumencie można tworzyć linie pomocnicze miarki (proste pionowe lub poziome linie) oraz obiekty pomocnicze (obiekty wektorowe, konwertowane na linie pomocnicze). Podobnie jak linie siatki, linie pomocnicze nie są drukowane.
Istnieją dwa style linii pomocniczych (przerywana - kropki i przerywana - kreski), które mogą być kolorowane jednym z gotowych kolorów siatki lub kolorem pobranym przy pomocy próbnika kolorów. Domyślnie, linie pomocnicze są odblokowane, co oznacza, że można je przenieść, zmienić, usunąć lub odwrócić oraz zablokować w wybranym miejscu.
- Aby wyświetlić lub ukryć linie pomocnicze, wybierz polecenie Widok > Linie pomocnicze > Pokaż linie pomocnicze lub Widok > Linie pomocnicze > Ukryj linie pomocnicze.
- Aby zmienić ustawienia linii pomocniczych, wybierz polecenie Edytuj > Preferencje > Linie pomocnicze i siatka (Windows) lub Illustrator > Preferencje > Linie pomocnicze i siatka (macOS).
- Aby zablokować linie pomocnicze, wybierz polecenie Widok > Linie pomocnicze > Zablokuj linie pomocnicze.
Tworzenie linii pomocniczych
-
-
Umieść kursor nad miarką po lewej stronie (pionowa linia pomocnicza) lub nad miarką na górze okna (pozioma linia pomocnicza).
-
Przeciągnij linię pomocniczą w odpowiednie miejsce.
Aby przekonwertować obiekty wektorowe na linie pomocnicze, zaznacz je i wybierz polecenie Wyświetl > Linie pomocnicze > Utwórz linie pomocnicze.
Uwaga:Aby ułatwić sobie pracę z wieloma liniami pomocniczymi, można je przenieść na oddzielną warstwę.
-
Aby ograniczyć linie pomocnicze do obszaru roboczego, a nie do całego obszaru dokumentu, wybierz narzędzie Obszar kompozycji i przeciągnij linie pomocnicze na obszar kompozycji.
Przesuwanie, usuwanie lub zwalnianie linii pomocniczych
-
Jeśli linie pomocnicze są zablokowane, wybierz polecenie Widok > Linie pomocnicze > Zablokuj linie pomocnicze.
-
Wykonaj jedną z następujących czynności:
Aby przenieść linię pomocniczą, przeciągnij ją lub skopiuj.
Aby usunąć linię pomocniczą, naciśnij klawisz Backspace (Windows) lub Delete (macOS) albo wybierz polecenie Edytuj > Wytnij lub Edytuj > Wyczyść.
Aby usunąć wszystkie linie pomocnicze naraz, wybierz polecenie Widok > Linie pomocnicze > Wyczyść linie pomocnicze.
Aby zwolnić linię pomocniczą i zmienić ją z powrotem w zwykły obiekt graficzny, zaznacz tę linię i wybierz polecenie Widok > Linie pomocnicze > Zwolnij linie pomocnicze.
Przyciąganie obiektów do punktów kontrolnych i linii pomocniczych
-
Wybierz polecenie Widok > Przyciągaj do punktu.
-
Zaznacz obiekt, który ma zostać przeniesiony, i umieść kursor w miejscu, do którego mają być wyrównane punkty kontrolne i linie pomocnicze.
Uwaga:Wyrównywanie przyciągania do punktu jest uzależnione od położenia kursora, a nie krawędzi przeciąganego obiektu.
-
Przeciągnij obiekt w wybrane miejsce.
Kursor umieszczony w odległości nie większej niż 2 piksele od punktu kontrolnego lub linii pomocniczej, zostanie przyciągnięty do tego elementu. W czasie przyciągania, kursor zmienia się ze strzałki wypełnionej w strzałkę pustą.
Inteligentne linie pomocnicze to tymczasowe linie wyświetlane podczas tworzenia lub modyfikowania obiektów i obszarów roboczych. Są one pomocne przy wyrównywaniu, edycji i przekształcaniu jednych obiektów i obszarów roboczych względem innych, umożliwiając zarówno automatyczne wyrównywanie, jak i wyświetlanie współrzędnych X, Y i wartości delta. Typ linii pomocniczych i wyświetlanych informacji (takich jak etykiety pomiaru, podświetlenie obiektu, etykiety) można określić, ustawiając preferencje inteligentnych linii pomocniczych.
Domyślnie Inteligentne linie pomocnicze są włączone.
-
Aby włączyć lub wyłączyć inteligentne linie pomocnicze, wybierz polecenie Widok > Inteligentne linie pomocnicze.
-
Inteligentne linie pomocnicze można dostosować w następujący sposób.
Przy tworzeniu obiektu narzędziem Pióro lub Kształt, funkcja Inteligentne linie pomocnicze może służyć do rozmieszczenia punktów kontrolnych nowego obiektu względem istniejącego. Albo, gdy tworzysz nowy obszar roboczy, użyj Inteligentnej linii pomocniczej, by umieścić go obok innego obszaru roboczego lub obiektu.
Tworząc obiekt za pomocą narzędzi Pióro lub Kształt albo przekształcając obiekt, można wykorzystać linie konstrukcyjne inteligentnych linii pomocniczych, aby umieścić punkty kontrolne pod określonymi, predefiniowanymi kątami takimi, jak 45 lub 90 stopni. Kąty te określa się w preferencjach inteligentnych linii pomocniczych.
Gdy przesuwasz obiekt lub obszar roboczy, użyj Inteligentne linie pomocnicze, aby wyrównać zaznaczony obiekt lub obszar roboczy względem innych obiektów lub obszarów roboczych. Wyrównanie bazuje na geometrii obiektów i obszarów roboczych. Linia pomocnicza pojawia się, gdy obiekt zbliża się do krawędzi lub środkowego punktu innego obiektu.
Inteligentne linie pomocnicze są automatycznie wyświetlane podczas przekształcania obiektu.
Aby zmienić zasady wyświetlania Inteligentnych linii pomocniczych, dostosuj ich preferencje.
Uwaga:Jeśli włączono przyciąganie do siatki lub wybrano polecenie Widok pikseli, nie można używać inteligentnych linii pomocniczych (nawet w sytuacji, gdy odpowiadające im polecenie zostało wybrane).
Ustawianie preferencji inteligentnych linii pomocniczych

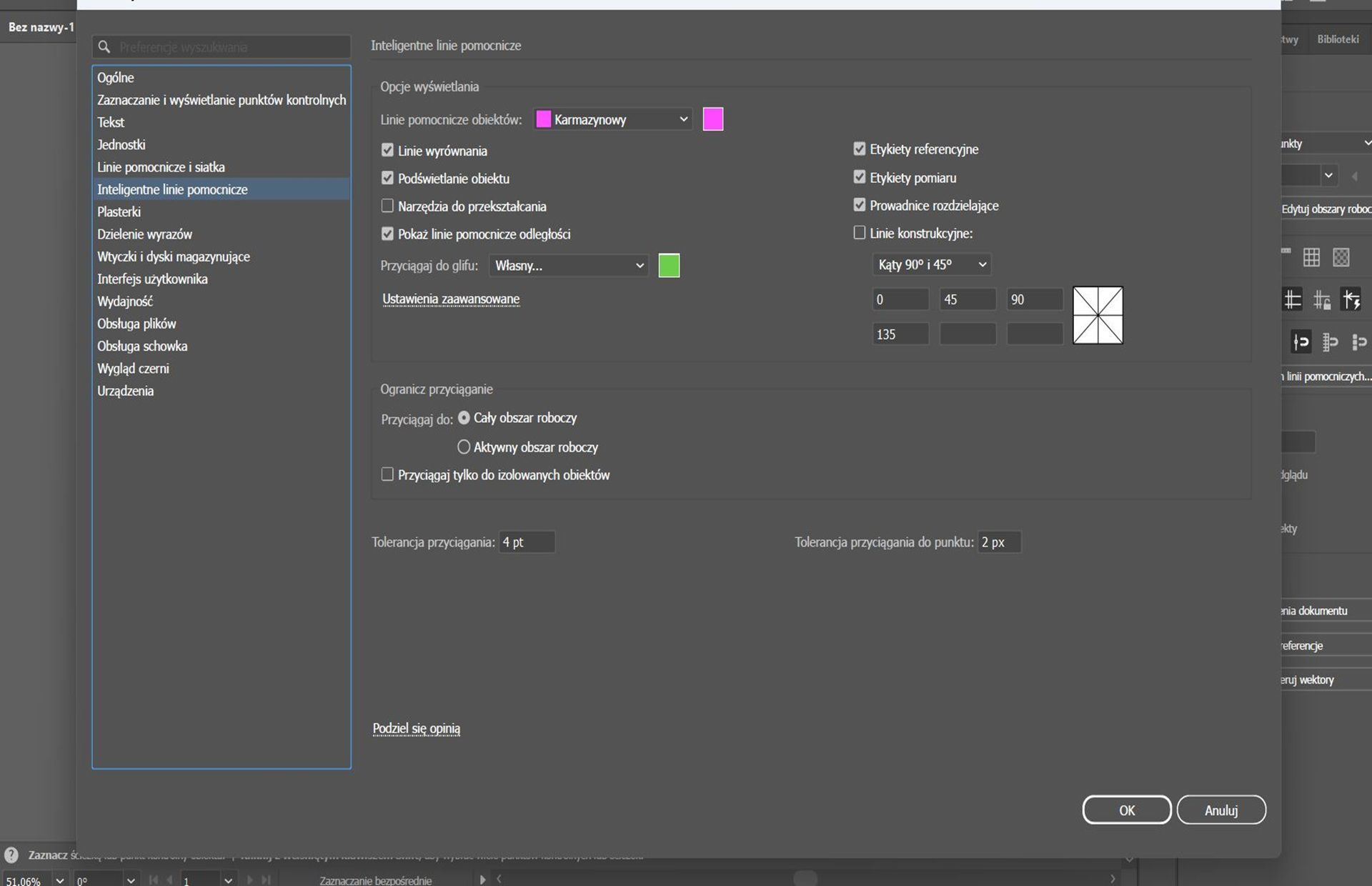

Wybierz polecenie Edytuj > Preferencje > Inteligentne linie pomocnicze (Windows) lub Illustrator > Preferencje > Inteligentne linie pomocnicze (macOS), by określić następujące preferencje:
Kolor
Określa kolor linii pomocniczych.
Linie pomocnicze wyrównania
Wyświetla linie pomocnicze tworzone wzdłuż środka i krawędzi obiektów geometrycznych, obszaru roboczego i spadów. Są one generowane podczas przesuwania obiektów i wykonywania takich czynności, jak rysowanie podstawowych kształtów przy użyciu narzędzia Pióro oraz przekształcanie obiektów.
Etykiety zakotwiczeń/ścieżek
Ta opcja umożliwia wyświetlanie informacji wówczas, gdy ścieżki przecinają się oraz gdy są wyśrodkowane na punkcie kontrolnym.
Podświetlanie obiektu
Podświetla obiekt pod kursorem przeciąganym wokół tego obiektu. Kolor podświetlenia jest taki sam, jak kolor warstwy obiektu.
Etykiety pomiaru
Opcja ta jest obsługiwana przez wiele narzędzi (takich jak narzędzia Rysowanie i Tekst) i podaje aktualną pozycję kursora zatrzymanego nad punktem kontrolnym. Podczas tworzenia, zaznaczania, przesuwania lub przekształcania obiektów wyświetlana jest wartość delta x i y w stosunku do oryginalnego położenia danego obiektu. Po naciśnięciu klawisza Shift przy wybranym narzędziu rysowania zostanie wyświetlona lokalizacja początkowa.
Narzędzia do przekształcania
Wyświetla informacje podczas skalowania, obracania i pochylania obiektów.
Wywołaj linie pomocnicze odległości
Wyświetla odległość między dwoma obiektami oraz położenie obiektu względem nadrzędnego obszaru roboczego.
Linie konstrukcyjne
Wyświetla linie pomocnicze, gdy rysujesz nowe obiekty. Określasz kąty, pod jakimi będą rysowane linie pomocnicze od punktów kontrolnych pobliskiego obiektu. Możesz zdefiniować do sześciu kątów. Zaznacz pole Kąty i wpisz wartość kąta, wybierz zestaw kątów z wyskakującego menu Kąty, albo wybierz zestaw kątów z menu i dostosuj go, zmieniając jedną z wartości w polu. Efekty wprowadzonych ustawień zostaną odwzorowane w polu podglądu.
Tolerancja przyciągania
Określa odległość wyrażoną w punktach, jaka musi być zachowana pomiędzy kursorem a innym obiektem, aby zadziałał efekt Inteligentne linie pomocnicze.
Podczas zaznaczania obiektów za pomocą narzędzi Zaznaczanie, Zaznaczanie bezpośrednie lub Zaznaczanie grupowe Linie pomocnicze odległości wyświetlają odległości, aby ułatwić dokładne rozmieszczanie obiektów. W przypadku zgrupowanych obiektów Linie pomocnicze odległości zawsze mierzą odległości dla całej grupy.
Wyświetlanie odległości między dwoma obiektami
-
Zaznacz obiekt i umieść wskaźnik myszy nad drugim obiektem.
-
Naciśnij i przytrzymaj klawisz Option (macOS) lub Alt (Windows).
Wyświetlanie położenia obiektu względem nadrzędnego obszaru roboczego
-
Zaznacz obiekt i najedź kursorem na pusty fragment nadrzędnego obszaru roboczego.
-
Naciśnij i przytrzymaj klawisz Option (macOS) lub Alt (Windows).
Jeśli chcesz wyłączyć opcję Linie pomocnicze odległości, otwórz kolejno Illustrator> Preferencje > Inteligentne linie pomocnicze (macOS) lub Edytuj > Preferencje > Inteligentne linie pomocnicze (Windows) i usuń zaznaczenie opcji Wywołaj linie pomocnicze odległości.
Narzędzie Pomiar umożliwia obliczanie odległości pomiędzy dowolnymi dwoma punktami i wyświetlanie jej na panelu Informacje.
-
Wybierz narzędzie Pomiar . (Wybierz i przytrzymaj narzędzie Kroplomierz, aby wyświetlić je na panelu Narzędzia).
-
Wykonaj jedną z następujących czynności:
- Kliknij dwa punkty, aby zmierzyć odległość między nimi.
- Kliknij pierwszy punkt i przeciągnij do drugiego. Przeciąganie kursora z wciśniętym klawiszem Shift ogranicza działanie narzędzia do wielokrotności 45°.
Panel Informacje pokazuje odległości w poziomie i w pionie od osi x i y, bezwzględne odległości w poziomie i w pionie, odległości łączne, łączny obszar zaznaczonych obiektów, a także zmierzony kąt.
Wyświetlanie panelu Informacje
Panel Informacje (Okno > Informacje) zawiera informacje o obszarze pod kursorem i zaznaczonych obiektach.
Po zaznaczeniu obiektu i wybraniu narzędzia Zaznaczanie, na panelu Informacje są wyświetlane: współrzędne x i y obiektu oraz jego szerokość (Sz) i wysokość (W). Wyświetlane wartości szerokości i wysokości obiektów zależą od tego, czy zaznaczono opcję Podgląd obwiedni (dostępną w preferencjach ogólnych). Jeśli zaznaczona jest opcja Podgląd obwiedni, to program Illustrator dołącza szerokość pociągnięcia (i inne atrybuty, np. cień) do wymiarów obiektu. Jeśli opcja Podgląd obwiedni nie jest zaznaczona, to program Illustrator mierzy tylko wymiary zdefiniowane przez ścieżkę wektorową obiektu.
Dla narzędzi Pióro lub Gradient oraz przy przesuwaniu zaznaczenia w panelu Informacje są wyświetlane: zmiana współrzędnej x (Sz), zmiana współrzędnej y (W), odległość (D) i kąt .
Jeśli używane jest narzędzie Lupka, na panelu Informacje są wyświetlane: współczynnik powiększenia oraz współrzędne x i y (po zwolnieniu przycisku myszy).
Dla narzędzia Skalowanie po zakończeniu skalowania są wyświetlane: procentowy współczynnik zmiany szerokości (Sz) i wysokości (W) oraz nowa szerokość (Sz) i wysokość (W). Podczas używania narzędzi Obrót i Odbicie wyświetlane są współrzędne środka obiektu i kąt obrotu lub odbicia .
Podczas używania narzędzia Pochylenie, w panelu Informacje wyświetlane są: współrzędne środka obiektu, kąt względem osi pochylenia i stopień pochylenia .
W trakcie używania narzędzia Pędzel, na panelu Informacje są wyświetlane: współrzędne x i y oraz nazwa aktualnego pędzla.
Aby wyświetlić wartości kolorów wypełnienia i pociągnięcia zaznaczonego obiektu oraz nazwę zastosowanego do niego wzoru, gradientu lub tinty, wybierz polecenie Pokaż opcje z menu panelu lub kliknij podwójną strzałkę na zakładce panelu.
Jeśli zaznaczenie obejmuje kilka obiektów, to w panelu Informacje są umieszczane tylko te informacje, które są prawdziwe dla wszystkich zaznaczonych obiektów.
Więcej materiałów tego typu
Masz pytanie lub pomysł?
Jeśli masz pytanie lub chcesz się podzielić pomysłem, dołącz do nas na forum użytkowników programu Adobe Illustrator. Chętnie poznamy Twoje opinie i zobaczymy utworzone przez Ciebie dzieła.
