Tworzenie nowych kształtów za pomocą narzędzi Shaper i Generator kształtów

Nauka tworzenia nowych kształtów za pomocą narzędzi Shaper i Generator kształtów w programie Illustrator.

Informacje o narzędziu Shaper

Narzędzie Shaper ułatwia tworzenie złożonych i atrakcyjnych wizualnie kształtów za pomocą funkcji rysowania, układania w stosy i rozmieszczania kształtów, a następnie ich łączenia, scalania, usuwania i przesuwania. Za pomocą prostych i intuicyjnych gestów wykonywać operacje wymagające wcześniej wielu działań.

Narzędzie Shaper umożliwia tworzenie kształtów wektorowych przy użyciu gestów. Za pomocą myszki lub urządzenia dotykowego można tworzyć wielokąty, prostokąty lub okręgi. Rysowane kształty są kształtami aktywnymi. Ta funkcja jest włączona w tradycyjnych przestrzeniach roboczych, dotykowej przestrzeni roboczej oraz w mobilnej aplikacji Adobe Fresco.

Korzystanie z narzędzia Shaper (rysowanie kształtów)

  1. W przyborniku programu Illustrator kliknij narzędzie Shaper (Shift+N).

  2. Narysuj kształt w dokumencie. Może to być surowy prostokąt, okrąg, elipsa, trójkąt lub inny wielokąt.

  3. Geometria narysowanego kształtu zostanie automatycznie skorygowana. Narysowany kształt jest aktywny i w pełni edytowalny.

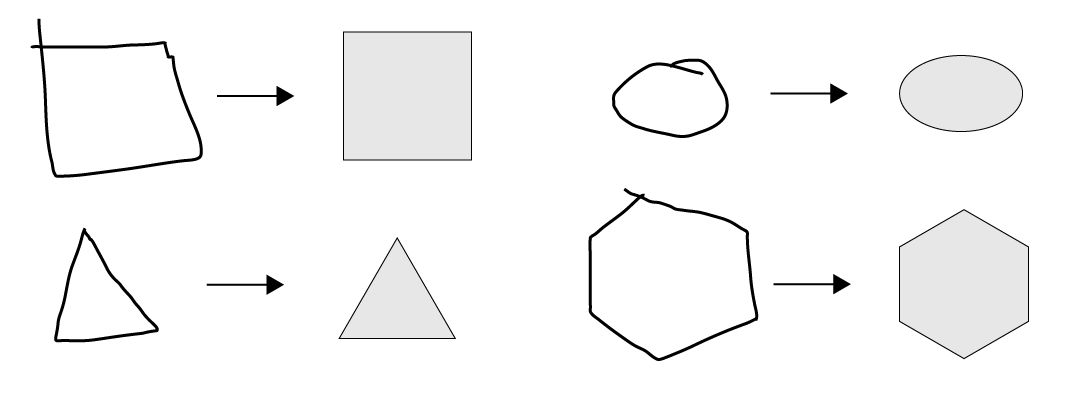

    Konwertowanie swobodnych gestów na kształty wektorowe
    Konwertowanie swobodnych gestów na kształty wektorowe

Korzystanie z narzędzia Shaper (tworzenie kształtów)

  1. Wykonaj jedną z następujących czynności:

    • Zaznacz w dokumencie kilka nachodzących na siebie kształtów.
    • Za pomocą jednego z narzędzi narysuj nachodzące na siebie kształty.
    • Za pomocą narzędzia Shaper (Shift + N) możesz szybko narysować prostokąt, okrąg lub wielokąt.
  2. Wybierz narzędzie Shaper (Shift + N), jeśli nie jest aktywne.

  3. Przy użyciu myszy (podłączonej do urządzenia bez interfejsu dotykowego) lub palca rysuj odręcznie na obszarze, który chcesz scalić, usunąć lub wykroić.

    Następujące zasady dotyczą wykrawania lub scalania kształtów i decydują o ich kolorze:

    • Jeśli zygzak mieści się w całości w jednym kształcie, to zostanie wykrojony ten obszar.
    • Jeśli zygzak nachodzi na dwa lub więcej przecinających się kształtów, zostaną wykrojone przecinające się obszary.
    • Jeśli zygzak zaczyna się od kształtu znajdującego się na wierzchu...
      • ... i przechodzi z obszaru nienakładającego się na obszar nakładających się kształtów, wówczas kształt na wierzchu zostanie wykrojony;
      • ... i przechodzi z obszaru nakładającego się na obszar, który się nie nakłada na inny kształt, wówczas kształty zostaną połączone, a scalony obszar będzie mieć kolor punktu wyjściowego zygzaka.
    • Jeśli zygzak zaczyna się od kształtu znajdującego się na spodzie...
      • ... i przechodzi z obszaru nienakładającego się na obszar, w którym kształty się nakładają, wówczas kształty zostaną połączone, a scalony obszar będzie mieć kolor punktu wyjściowego zygzaka.

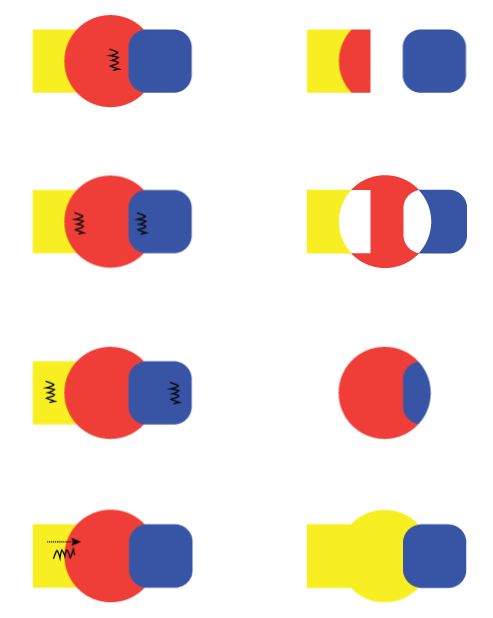

      Przykłady efektów gestu zygzaka w narzędziu Shaper
      Rysowanie (z lewej) Shaper Groups (z prawej)

    Zaznaczanie kształtów w Shaper Group

    Kształty należące do obiektu Shaper Group pozostają edytowalne, nawet jeśli ich fragmenty zostały wykrojone lub scalone. Następujące działania umożliwiają zaznaczenie poszczególnych kształtów lub całej grupy:

    Tryb wyboru frontu

    1. Wybierz narzędzie Shaper.

    2. Wybierz lub kliknij obiekt Shaper Group. Shaper Group zostanie zaznaczona i pojawi się obwiednia z widżetem Strzałka .

    3. Dotknij kształtu ponownie (także pojedynczego, jeśli istniej). Zostanie włączony tryb wyboru frontu.

    4. Jeśli Shaper Group zawiera kształty scalone, front kształtu jest matowy. Użytkownik może zmienić kolor wypełnienia kształtów.

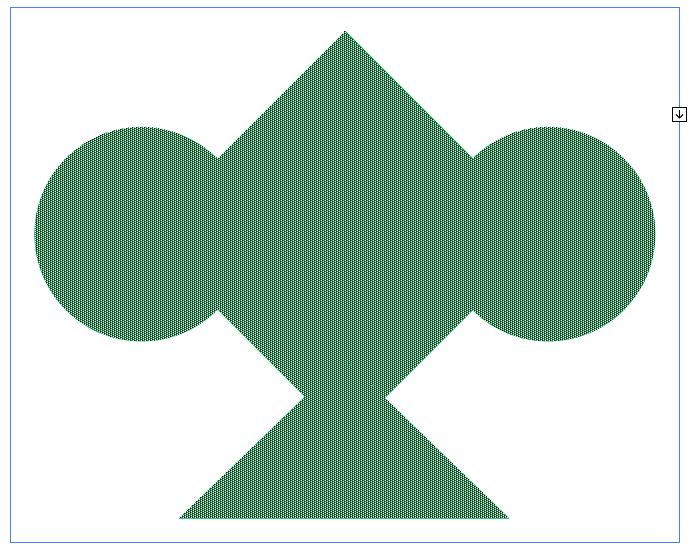

      Tryb wyboru frontu
      Tryb wyboru frontu

    Tryb konstruowania

    1. Po zaznaczeniu Shaper Group wykonaj jedną z następujących czynności:

      • Wybierz lub kliknij widżet Strzałka, aby wskazywał kierunek do góry .
      • Kliknij dwukrotnie kształt.
      • Kliknij raz obrys kształtu.
    2. Po zaznaczeniu obiektu składowego można zmodyfikować dowolną z właściwości jego wyglądu.

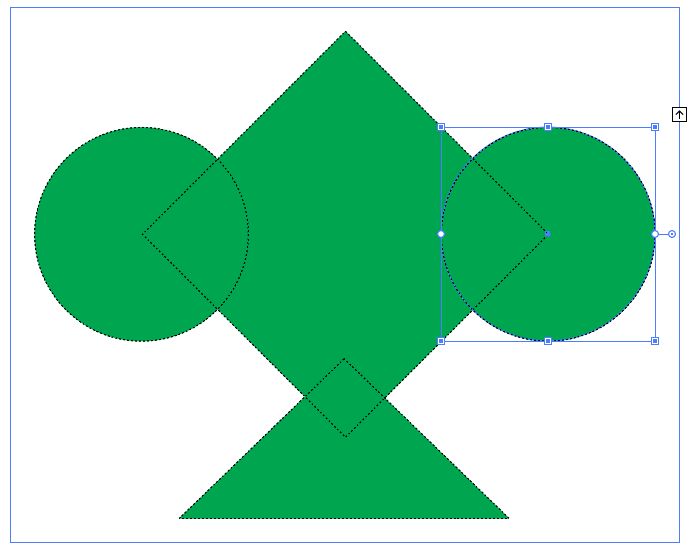

      Tryb konstruowania w programie Illustrator
      Tryb konstruowania

    Usuwanie kształtu z obiektu Shaper Group

    1. Wykonaj kroki niezbędne do włączenia trybu konstruowania.
    2. Przeciągnij kształt poza obwiednię.

    Informacje o narzędziu Generator kształtów

    Generator kształtów to interaktywne narzędzie, służące do tworzenia złożonych kształtów przez łączenie i wymazywanie prostszych figur. Narzędzie to działa zarówno na prostych, jak i na złożonych ścieżkach.

    W intuicyjny sposób podświetla krawędzie i strefy wybranej kompozycji, które można scalić w celu utworzenia nowego kształtu. Krawędź definiowana jest jako sekcja ścieżki, która nie krzyżuje się z żadną inną ścieżką zaznaczonych obiektów. Strefa to zamknięty obszar otoczony krawędziami.

    Domyślnie narzędzie to działa w trybie scalania, co pozwala łączyć ścieżki i strefy. Naciskając klawisz Alt (Windows) lub Option (Mac) można włączyć tryb wymazywania, aby usunąć wszelkie niepożądane krawędzie lub strefy.

    Ustawianie opcji narzędzia Generator kształtów

    Narzędzie to udostępnia wiele opcji, które można dostosowywać, aby uzyskać lepsze parametry łączenia kształtów i bardziej precyzyjne wskazówki wizualne. Są to np. opcje wykrywania odstępów, oznaczania źródła kolorem i podświetlania.

    Aby ustawić te opcje w oknie dialogowym Opcje narzędzia Generator kształtów, na panelu Narzędzia dwukrotnie kliknij ikonę narzędzia Generator kształtów.

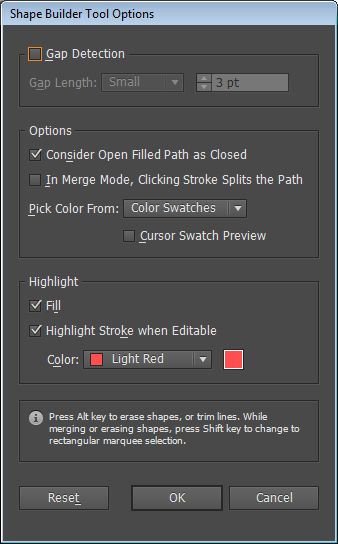

    Okno dialogowe opcji narzędzia Generator kształtów
    Okno dialogowe opcji narzędzia Generator kształtów

    Wyszukiwanie odstępów

    Ustaw długość odstępu, korzystając z wysuwanego menu Długość odstępu. Dostępne wartości to Mała (3 punkty), Średnia (6 punktów) i Duża (12 punktów).

    Zaznacz pole wyboru Własne, jeśli chcesz podać dokładną długość odstępu.

    Po zaznaczeniu danej długości odstępu program Illustrator wyszukuje tylko odstępy o wartości zbliżonej do podanej. Upewnij się, że wartość długości odstępu jest mniej więcej zbliżona do faktycznej długości odstępu w kompozycji. Aby sprawdzić, czy odstępy w kompozycji są prawidłowo wykrywane, możesz eksperymentować, podając różne wartości długości odstępu tak długo, aż funkcja ta zacznie działać prawidłowo.

    Przykład: Jeśli opcję długości odstępu ustawiono na 12 punktów, a scalany kształt zawiera odstępy 3-punktowe, to program Illustrator może ich nie wykryć.

    Podświetlony obszar wskazuje, że odstęp został zlokalizowany i że uważany jest za strefę
    Podświetlony obszar wskazuje, że odstęp został zlokalizowany i że uważany jest za strefę

    Otwarte, wypełnione ścieżki traktuj jako zamknięte

    Jeśli opcja ta jest zaznaczona, to dla otwartej ścieżki tworzona jest niewidzialna krawędź, tworząca pewną strefę. Po kliknięciu wewnątrz strefy tworzony jest kształt.

    W trybie łączenia kliknięcie opcji Obrys powoduje rozdzielenie ścieżki

    Zaznacz pole wyboru „W trybie łączenia kliknięcie opcji Obrys powoduje rozdzielenie ścieżki”. Opcja ta pozwala podzielić ścieżkę nadrzędną na dwie ścieżki. Pierwsza ścieżka tworzona z klikniętej przez Ciebie krawędzi, a na drugą składa się pozostała część ścieżki nadrzędnej po odjęciu pierwszej ścieżki. Jeśli opcja ta jest zaznaczona, to podczas podziału ścieżki wskaźnik zmienia kształt na .

    Pobierz kolor z

    Kolor obiektów można określić za pomocą próbek kolorów albo pobrać go z kolorów już użytych w kompozycji. Otwórz rozwijaną listę „Wybierz kolor z” i wybierz opcję Próbki kolorów albo Kompozycja.

    Jeśli wybierzesz opcję Próbki kolorów, dostępna będzie również opcja Podgląd próbki kursora. Aby wyświetlić podgląd i wybierać kolory, można zaznaczyć pole wyboru Podgląd próbki kursora. Wybranie tej opcji aktywuje dostęp do kursora aktywnego malowania. Taki kursor umożliwia stosowanie iteracji (służą do tego klawisze strzałek) i wybieranie koloru z panelu Próbki.

    Uwaga: Iterację można wykonywać za pomocą klawiszy strzałek nawet wtedy, gdy opcja Podgląd próbki kursora jest wyłączona.

    Aby zmienić kolor obrysu, przesuń wskaźnik nad krawędź obiektu. Umożliwi to podświetlenie obrysu i zmianę jego koloru. Opcja ta działa tylko wtedy, jeśli zaznaczono opcję „W trybie łączenia kliknięcie opcji Obrys powoduje rozdzielenie ścieżki”.

    Kolor wypełnienia strefy można wybrać, klikając dowolne miejsce w dokumencie.

    Uwaga: Podgląd próbki kursora nie jest wyświetlany podczas scalania, co zapewnia dobrą widoczność kształtów.

    Jeśli wybierzesz opcję Kompozycja, program Illustrator użyje tych samych reguł, których użyto w innych stylach kompozycji w scalanych obiektach. Więcej informacji można znaleźć w kroku 6 w sekcji Tworzenie kształtów przy użyciu narzędzia Generator kształtów.

    Wypełnienie

    Pole wyboru Wypełnienie jest domyślnie zaznaczone. Jeśli opcja ta jest zaznaczona, ścieżka lub strefa, które można scalić, są podświetlane na szaro po przesunięciu wskaźnika nad wybraną ścieżkę. Jeśli opcja ta nie jest zaznaczona, wygląd wybranej strefy lub ścieżki pozostaje bez zmian.

    Podświetl edytowalny obrys

    Jeśli opcja ta jest zaznaczona, program Illustrator podświetla obrysy, które można edytować. Edytowalny obrys zaznaczany jest kolorem wybranym z wysuwanego menu Kolor.
