Upraszczanie ścieżki

Masz problemy z edycją złożonej ilustracji, zawierającej wiele punktów kontrolnych? W ich rozwiązaniu pomoże opcja Uprość ścieżkę, dostępna w programie Illustrator.

Upraszczanie ścieżek

Opcja Uprość ścieżkę umożliwia usuwanie niepotrzebnych punktów kontrolnych i generowanie uproszczonej, optymalnej ścieżki bez istotnych zmian jej oryginalnego kształtu.

Uproszczenie ścieżki wiąże się z następującymi korzyściami:

  • Możliwość łatwego i precyzyjnego edytowania ścieżek
  • Zmniejszony rozmiar pliku
  • Szybsze wyświetlanie i drukowanie plików

Sytuacje wymagające uproszczenia ścieżki

  • Usuwanie niedoskonałości ścieżki wygenerowanej za pomocą funkcji śledzenia obrazu.
  • Edytowanie tylko część złożonej kompozycji, a także tworzenie ścieżek o segmentach prostych lub gładkich w zaznaczonym regionie ilustracji.
  • Zmniejszenie liczby punktów kontrolnych powstałych podczas rozwijania kształtu za pomocą narzędzia Zmienna szerokość w programie Illustrator.
  • Podczas edycji grafiki utworzonej w aplikacji mobilnej do rysowania, malowania lub szkicowania, którą zaimportowano do programu Illustrator.
Sim

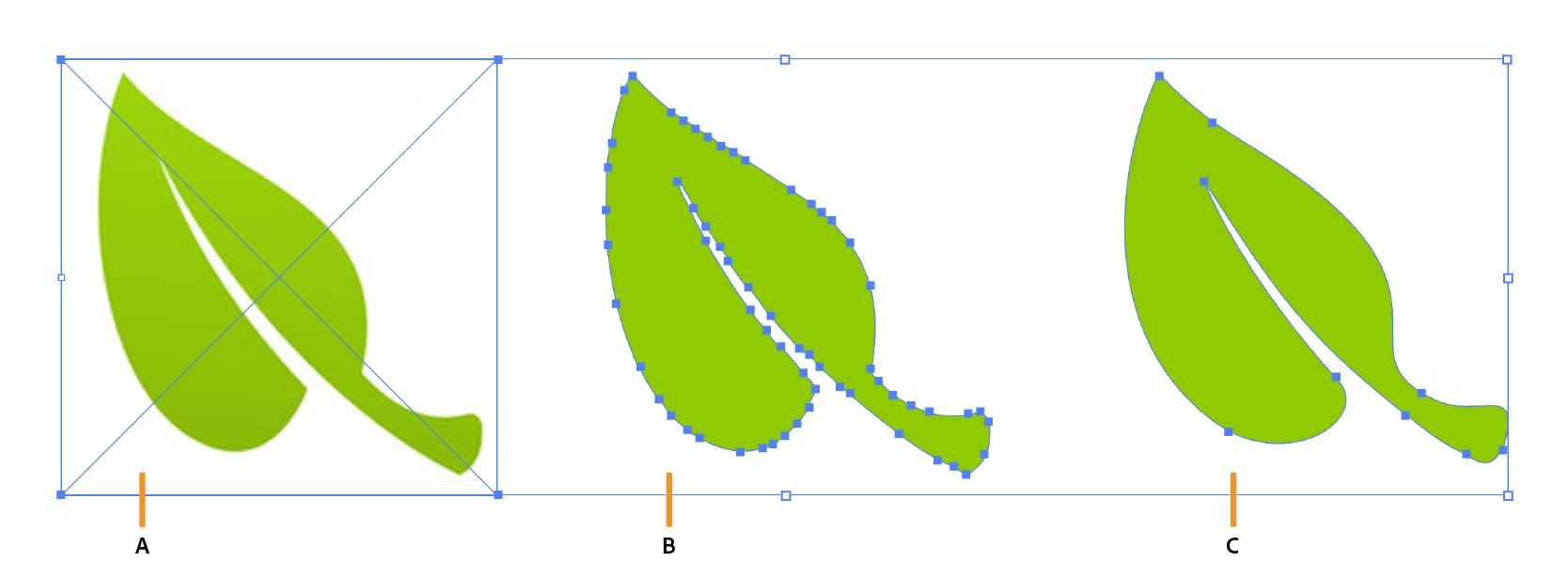

A. Oryginalny obraz B. Obraz po śledzeniu lub importowaniu (maksymalna liczba punktów kontrolnych) C. Obraz po uproszczeniu ścieżki (zoptymalizowana liczba punktów kontrolnych)

Automatyczne upraszczanie ścieżki

  1. Zaznacz obiekt lub konkretny region ścieżki.

  2. Wybierz kolejno Obiekt > Ścieżka > Uprość.

    Niepotrzebne punkty kontrolne są automatycznie usuwane i obliczana jest uproszczona ścieżka.

Upraszczanie ścieżek

A. Suwak zmniejszający liczbę punktów kontrolnych B. Automatyczne upraszczanie punktów kontrolnych C. Więcej opcji

Ręczne upraszczanie ścieżki

Suwak Zmniejsz liczbę punktów kontrolnych umożliwia dalsze upraszczanie i optymalizowanie ścieżki. Suwak ten jest domyślnie ustawiony na automatycznie wyliczoną wartość uproszczenia. Położenie i wartość suwaka decyduje o tym, jak bardzo uproszczona ścieżka jest zbliżona do krzywych ścieżki oryginalnej.

  • Minimalna liczba punktów kontrolnych (): gdy suwak znajduje się na wartości minimalnej lub w jej pobliżu, wynikowa ścieżka ma mniej punktów kontrolnych, ale jej kształt będzie nieco odbiegać od ścieżki oryginalnej.
  • Maksymalna liczba punktów kontrolnych (): gdy suwak znajduje się na wartości maksymalnej lub w jej pobliżu, wynikowa ścieżka będzie miała więcej punktów kontrolnych i kształt bardziej zbliżony do ścieżki oryginalnej.
Upraszczanie ścieżek

Zaawansowane mechanizmy upraszczania

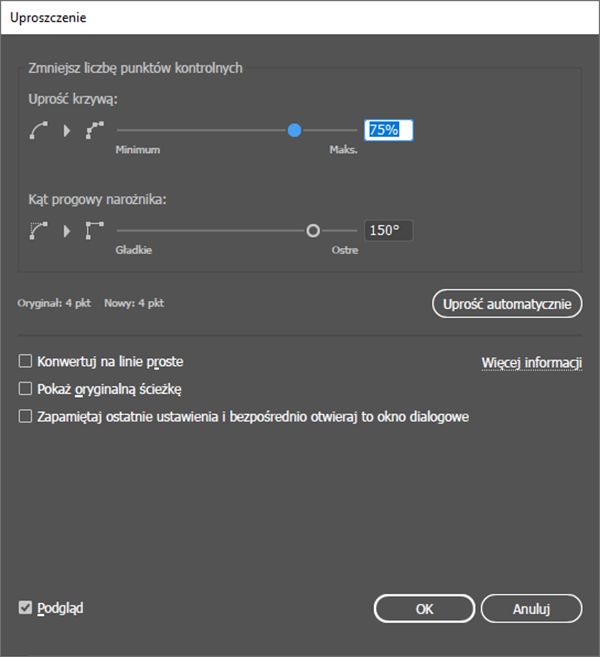

Kliknij przycisk Więcej opcji (), jeśli chcesz otworzyć okno dialogowe Uprość z wyświetlonymi opcjami zaawansowanymi.

Upraszczanie ścieżek

Przykład: uproszczenie i edycja ścieżki za pomocą opcji zaawansowanych

W tym przykładzie będziemy próbować osiągnąć następujące cele za pomocą okna dialogowego Uprość ścieżkę:

  • zmniejszenie liczby punktów kontrolnych w wybranym regionie,
  • uzyskanie ostrych narożników w wybranym regionie,
  • przekształcenie ścieżki na linie proste w wybranym regionie.
Zaawansowane elementy sterowania
Wygląd, który chcemy osiągnąć (oryginalna ścieżka pokazana na czerwono)

Narożniki
Oryginalna kompozycja

Pożądany efekt osiągniemy w następujący sposób

Zaawansowane elementy sterowania

Tworzenie gładkich ścieżek

Do wygładzania ścieżek można użyć narzędzia Gładzik lub suwaka Gładzik.

Korzystanie z narzędzia Gładzik

Po zmniejszeniu liczby punktów kontrolnych można użyć narzędzia Gładzik  , aby usunąć zbłąkane punkty i uzyskać płynniejszą ścieżkę.

Aby utworzyć gładką ścieżkę, wykonaj następujące czynności:

  1. Zaznacz obiekt.

  2. Wybierz narzędzie Gładzik  .

  3. Przeciągnij kursor wzdłuż segmentu ścieżki, która ma być wygładzona.

  4. Kontynuuj wygładzanie aż obrys lub ścieżka osiągnie pożądaną gładkość.

Korzystanie z narzędzia Gładzik

A. Oryginalna ścieżka B. Przeciąganie po ścieżce narzędziem Gładzik C. Wynik

Tworzenie gładkich krzywych

Aby uzyskać gładką krzywą przy zachowaniu krzywych po przeciwnej stronie, wykonaj następujące czynności:

  1. Wybierz narzędzie Punkt kontrolny  .

  2. Naciśnij klawisz Option lub Alt i kliknij dowolny uchwyt, aby sparować przeciwległe uchwyty i wyrównać punkt.

Sterowanie poziomem gładkości

Aby zmienić stopień wygładzenia, kliknij dwukrotnie narzędzie Gładzik   i ustaw następujące opcje:

Dokładność

Opcja określająca odległość, na jaką trzeba przesunąć mysz lub pisak, aby program Illustrator dodał do ścieżki nowy punkt kontrolny. Na przykład, jeśli Dokładność wynosi 2,5, przesunięcie narzędzia na odległość mniejszą niż 2,5 piksela nie jest w ogóle rejestrowane. Dokładność może przyjmować wartości od 0,5 do 20 pikseli; im wyższa jest jej wartość, tym gładsza i mniej złożona jest ścieżka.

Gładkość

Opcja decydująca o stopniu wygładzania ścieżki. Gładkość może przyjmować wartości od 0% do 100%; im wyższa jej wartość, tym gładsze są wynikowe ścieżki.

Wygładzanie ścieżek

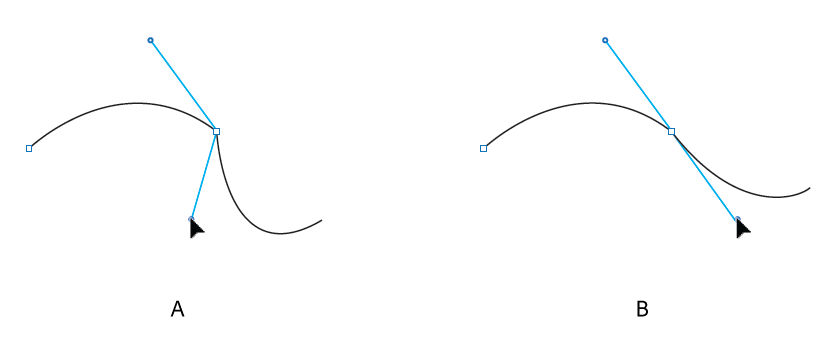

Parowanie przeciwnych uchwytów za pomocą narzędzia Punkt kontrolny

A. Punkty narożne z niesparowanymi uchwytami B. Uchwyty przeciwległe są sparowane, co pozwala utworzyć gładką krzywą

Korzystanie z suwaka Gładzik

Aby uzyskać lepszą kontrolę nad wygładzaniem, użyj suwaka Gładzik. Zaznacz ścieżkę, otwórz kolejno Obiekt > Ścieżka > Gładzik i przesuń suwak, aby uzyskać wymagany poziom wygładzenia. Możesz także wybrać ikonę automatycznego ustawiania   w celu automatycznego wygładzenia ścieżki. Aby wygładzić część ścieżki, wybierz punkty zakotwiczenia w tej sekcji za pomocą narzędzia Zaznaczanie bezpośrednie , a następnie przesuń suwak.

Wygładzanie ścieżek za pomocą suwaka Gładzik.
